SISTEMA DE RIEL PARA USO HORIZONTAL EN PARED

H-RAIL ON WALL

New

Los trabajos en altura requieren un anclaje seguro, que, sin embargo, puede tener un impacto visual considerable o imponer unos límites de uso excesivos. El sistema de riel H-RAIL es seguro y versátil, con un impacto visual mínimo. Permite crear líneas de anclaje rígidas horizontales, tanto curvas como rectas, utilizando pocas fijaciones gracias a los componentes del sistema. H-RAIL está indicado para los trabajos en altura, tanto en retención como en suspensión.

Video

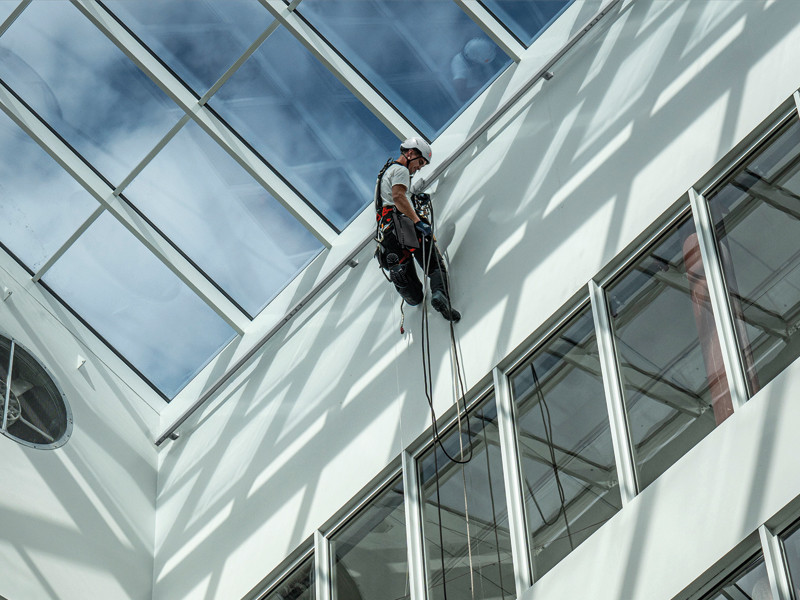

Los trabajos en altura con H-RAIL ON WALL

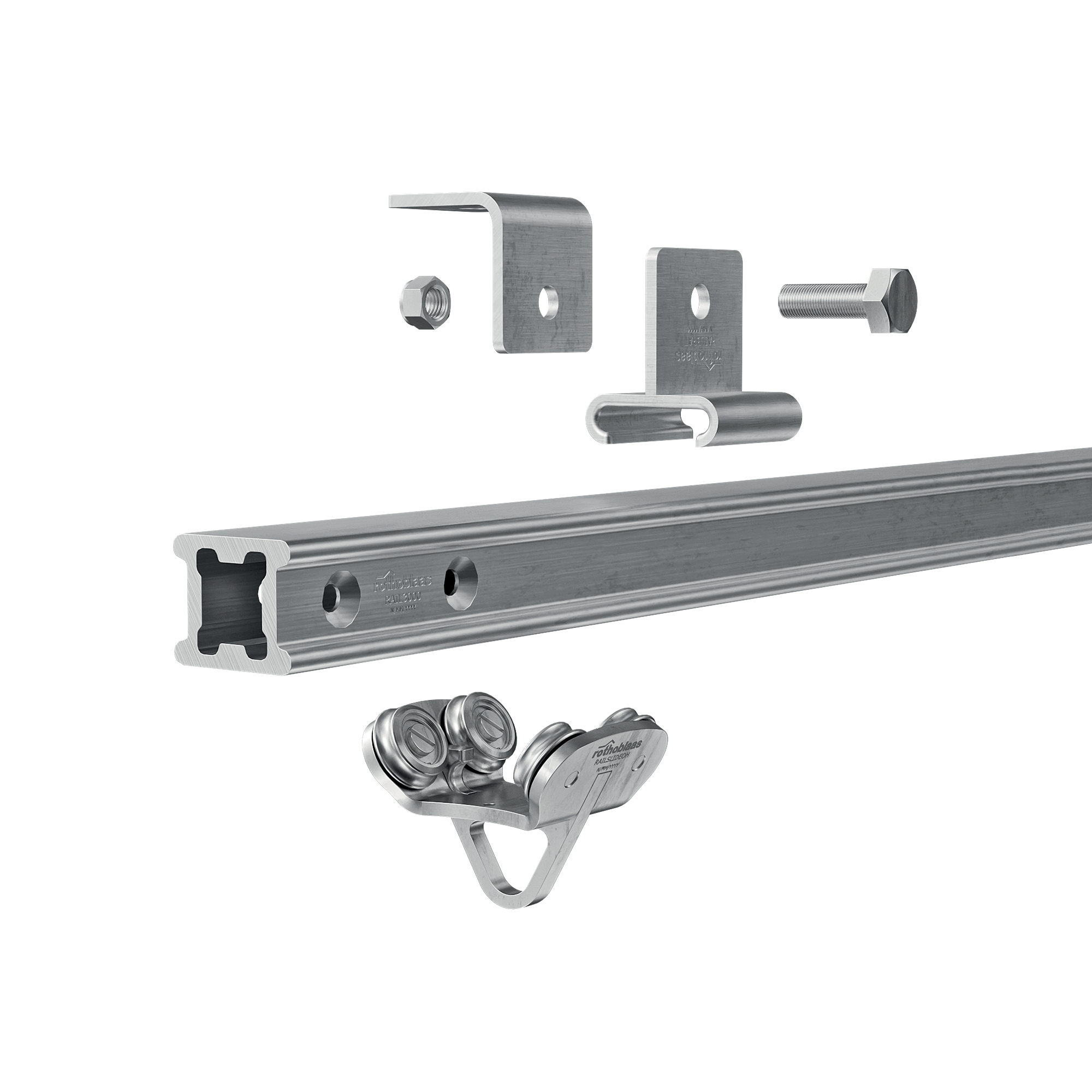

H-RAIL ha sido diseñado para utilizarse con un dispositivo deslizable específico, dotado de cuatro ruedas, que permite trabajar en altura, también en suspensión.

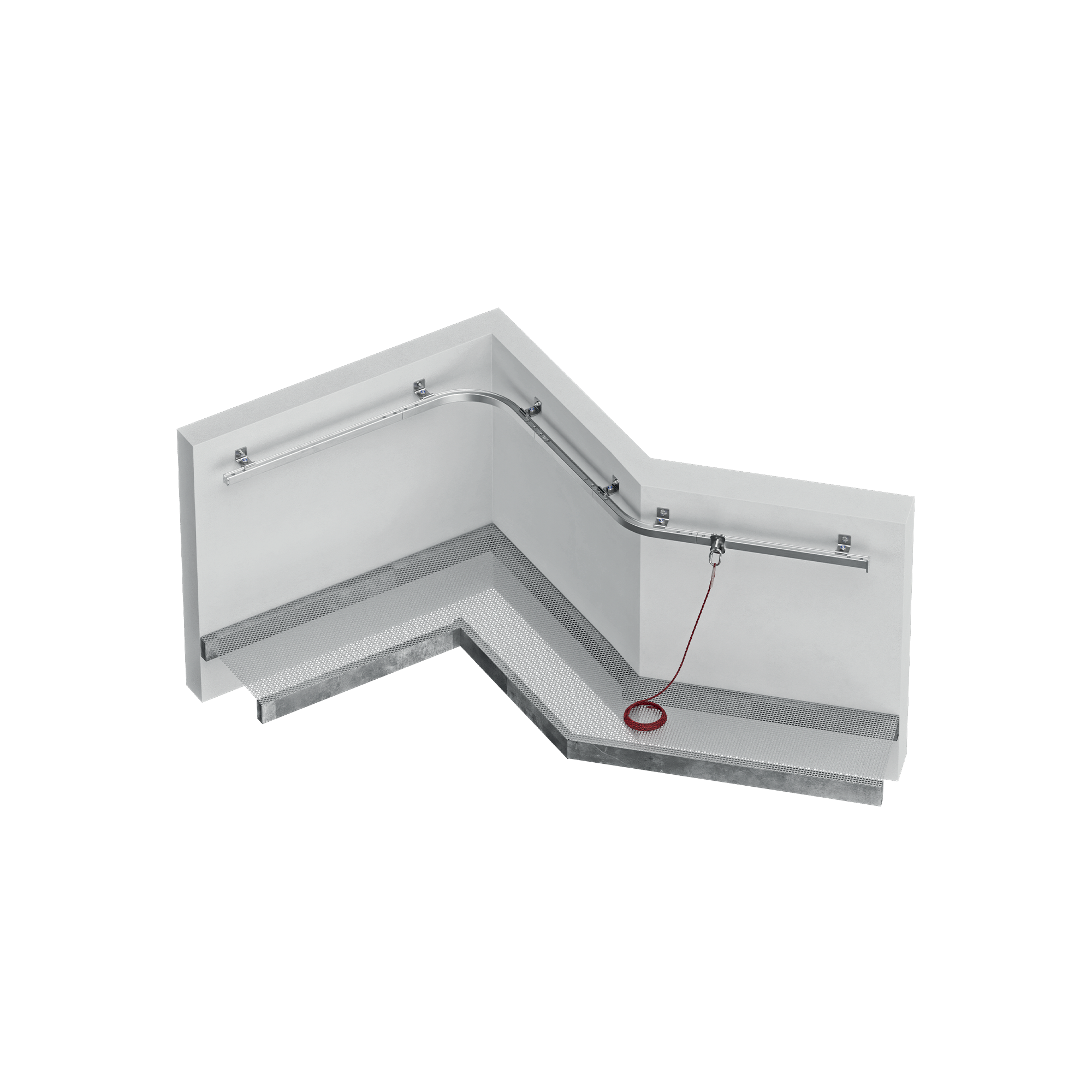

H-RAIL ofrece la posibilidad de montaje en diferentes estructuras (madera, hormigón y acero) para satisfacer todas las exigencias de instalación. A diferencia de los otros modelos, H-RAIL ON WALL se instala en la pared, mientras que H-RAIL ON FLOOR se instala en la cubierta y H-RAIL OVERHEAD, debajo de la estructura portante.

Gracias al intereje de hasta 6 m entre los soportes, el montaje requiere un número limitado de puntos de fijación.

La seguridad por definición del trabajo en altura

¿Qué se entiende por trabajar en altura? Se define como trabajo en altura cualquier trabajo en el que exista el riesgo de caer desde una altura superior a 2 metros y que, por lo tanto, requiere siempre un anclaje seguro. Sin embargo, para algunos tipos de trabajo, como los de mantenimiento de las fachadas, sobre todo en edificios grandes, se tiende a adoptar soluciones de seguridad que ocupan mucho espacio, como las BMU, también conocidas como cestas. Para su instalación, se requiere espacio para alojar una máquina con un brazo mecánico de grandes dimensiones, cuyo peso y tamaño se deben tener en cuenta cuando se proyecta el edificio. En cambio, H-RAIL, gracias a su simplicidad y ligereza, se puede instalar siempre más tarde, con lo cual ofrece un rendimiento superior.

El sistema de anclaje H-RAIL ON WALL de Rothoblaas representa lo último en términos de seguridad en los trabajos en altura y en el mantenimiento de cubiertas y fachadas. Diseñado con el objetivo de garantizar la máxima protección de los operarios, este innovador sistema de línea de vida ofrece una solución fiable y resistente para cualquier tipo de estructura. Su sistema de montaje es inmejorable, ya que se instala de manera fácil y rápida directamente en la pared, sin requerir obras de albañilería complejas. Gracias a su diseño ergonómico y compacto, el sistema se integra armoniosamente en el edificio en el que se instala, sin alterar su estética. Fabricado con materiales de muy alta calidad y resistencia, ofrece una protección duradera en el tiempo y asegura la máxima tranquilidad y seguridad tanto a los operarios como a los usuarios de las estructuras implicadas. La versatilidad y la fiabilidad de H-RAIL lo convierten en la opción ideal para una amplia gama de aplicaciones, desde el mantenimiento industrial hasta las intervenciones en edificios residenciales, y contribuye a mejorar los niveles de seguridad y a proteger la vida de quienes trabajan en altura.

Documentación

Ficha técnica
Declaración de conformidad
Normas de seguridad, instrucciones de uso e instalación
BIM.ifc File
BIM.rfa File
Declaración de colocación e inspección

Instrucciones de colocación

Manual de instalación

RIEL

CÓDIGO descripción material B
[mm]
H
[mm]
L
[mm]
unid.
RAIL3000 3m aluminium rail EN AW 6063 (T6) 49 41 3000 1
RAILVC90 90° curved rail EN AW 6063 (T6) 506 49 506 1
RAILVC135 135° curved rail EN AW 6063 (T6) 260 49 558 1

SOPORTE

CÓDIGO descripción material B
[mm]
H
[mm]
L
[mm]
unid.
RAILBRAT rail bracket AISI 304 stainless steel grade 1.4301 60 74 60 1
RAILBRATA4 New rail bracket AISI 316 stainless steel grade 1.4401 60 74 60 1
RAILBRAT90 New rail bracket AISI 304 stainless steel grade 1.4301 60 74 60 1
RAILBRAT90A4 New rail bracket AISI 316 stainless steel grade 1.4401 60 74 60 1
RAILBRAT12 rail bracket AISI 304 stainless steel grade 1.4301 60 63 60 1
RAILBRAT12A4 New rail bracket - 60 63 60 1
RAILBRAT16 rail bracket AISI 304 stainless steel grade 1.4301 60 63 60 1
RAILBRAT16A4 New rail bracket AISI 316 stainless steel grade 1.4401 60 63 60 1
RAILBRATW rail bracket AISI 304 stainless steel grade 1.4301 103 63 60 1
RAILBRATWA4 New rail bracket AISI 316 stainless steel grade 1.4401 103 63 60 1
RAILBRAS rail bracket AISI 304 stainless steel grade 1.4301 60 22 60 1
RAILBRASA4 New rail bracket AISI 316 stainless steel grade 1.4401 60 22 60 1
RAILBRAW rail bracket AISI 304 stainless steel grade 1.4301 120 22 60 1
RAILBRAWA4 New rail bracket AISI 316 stainless steel grade 1.4401 120 22 60 1

TERMINAL

CÓDIGO descripción material B
[mm]
H
[mm]
L
[mm]
unid.
RAILEND rail terminal element AISI 304 stainless steel grade 1.4301 84.5 48.6 55 1
RAILENDA4 New rail terminal element AISI 316 stainless steel grade 1.4401 - 48.6 55 1
RAILENDOPEN rail terminal element AISI 304 stainless steel grade 1.4301 49 49 60 1
RAILENDOPENA4 New rail terminal element AISI 316 stainless steel grade 1.4401 - 49 60 1

DISPOSITIVO DESLIZABLE

CÓDIGO descripción material B
[mm]
H
[mm]
L
[mm]
unid.
RAILSLIDE sliding device AISI 304 stainless steel grade 1.4301 50 51 70 1
RAILSLIDEA4 New sliding device AISI 316 stainless steel grade 1.4401 50 51 70 1
RAILSLIDEOH sliding device AISI 304 stainless steel grade 1.4301 72 72 95 1
RAILSLIDEOHA4 New sliding device AISI 316 stainless steel grade 1.4401 72 72 95 1

UNIÓN

CÓDIGO descripción material B
[mm]
H
[mm]
L
[mm]
unid.
RAILJUN rail junction element EN AW 6082 28.7 32.7 340 1

TOOL

CÓDIGO descripción material B
[mm]
H
[mm]
L
[mm]
unid.
RAILJUNTOOL rail tool EN AW 6082 - 1.1191 (C45E) aluminium 92 116 132 1
RAILPLATE rail id plate - - 40 140 1

FIJACIÓN

CÓDIGO descripción material unid.
RAILOCKSCREW lock screw A2-70 250
RAILSCREW DIN 7991 A2-70 A2-70 50
RAILSCREWA4 New DIN 7991 A4-70 A4-70 50

TARGAHORxy

CÓDIGO descripción unid.
TARGAHORIT Label plate for PATROL and H-RAIL systems IT 1
TARGAHORDE Label plate for PATROL and H-RAIL systems DE 1
TARGAHOREN Label plate for PATROL and H-RAIL systems EN 1
TARGAHORES Label plate for PATROL and H-RAIL systems ES 1
TARGAHORFR Label plate for PATROL and H-RAIL systems FR 1
TARGAHORPT Label plate for PATROL and H-RAIL systems PT 1
TARGAHORRU Label plate for PATROL and H-RAIL systems RU 1
TARGAHORCS Label plate for PATROL and H-RAIL systems CS 1
TARGAHORDA Label plate for PATROL and H-RAIL systems DA 1
TARGAHOREL Label plate for PATROL and H-RAIL systems EL 1
TARGAHORET Label plate for PATROL and H-RAIL systems ET 1
TARGAHORFI Label plate for PATROL and H-RAIL systems FI 1
TARGAHORHR Label plate for PATROL and H-RAIL systems HR 1
TARGAHORHU Label plate for PATROL and H-RAIL systems HU 1
TARGAHORIS Label plate for PATROL and H-RAIL systems IS 1
TARGAHORJA Label plate for PATROL and H-RAIL systems JA 1
TARGAHORLT Label plate for PATROL and H-RAIL systems LT 1
TARGAHORLV Label plate for PATROL and H-RAIL systems LV 1
TARGAHORNL Label plate for PATROL and H-RAIL systems NL 1
TARGAHORNO Label plate for PATROL and H-RAIL systems NO 1
TARGAHORPL Label plate for PATROL and H-RAIL systems PL 1
TARGAHORRO Label plate for PATROL and H-RAIL systems RO 1
TARGAHORSK Label plate for PATROL and H-RAIL systems SK 1
TARGAHORSL Label plate for PATROL and H-RAIL systems SL 1
TARGAHORSV Label plate for PATROL and H-RAIL systems SV 1
TARGAHORTR Label plate for PATROL and H-RAIL systems TR 1
TARGAHORZH Label plate for PATROL and H-RAIL systems ZH 1
TARGAHORAR Label plate for PATROL and H-RAIL systems AR 1

Compuesto de
