H-RAIL OVERHEAD

SISTEMA DE RIEL SOBRE CABEZA

El trabajo en altura requiere un método de anclaje fiable, pero, a menudo, las soluciones tradicionales pueden ser estéticamente poco atractivas o limitar el área de trabajo disponible. El sistema de riel H-RAIL es una solución flexible y segura, caracterizada por un impacto visual mínimo. Gracias a su estructura, H-RAIL requiere pocos puntos de fijación y permite crear líneas de anclaje rígidas con diferentes configuraciones. H-RAIL es la opción ideal para los trabajos en altura, tanto en modalidad de retención como en suspensión.

Contactar con el agente

Descripción
Documentación
Códigos y dimensiones

Descripción

Los trabajos en altura con H-RAIL OVERHEAD

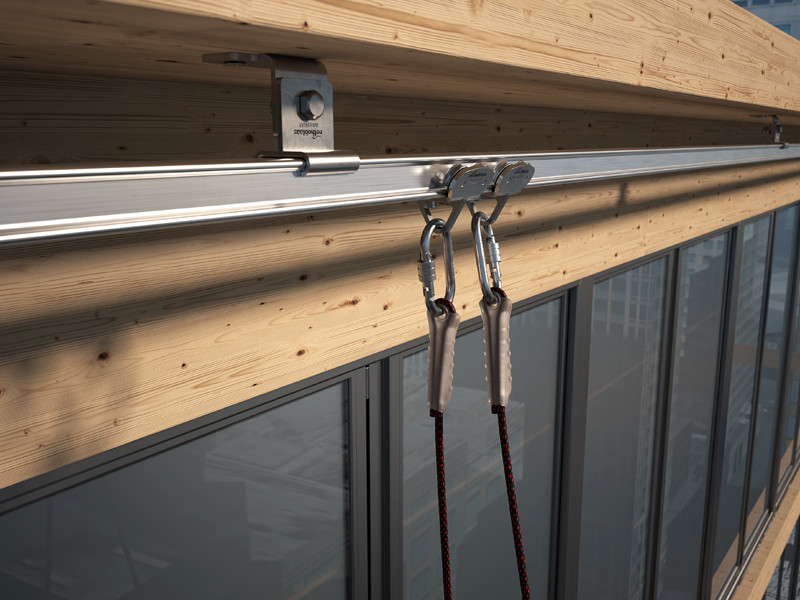

El sistema H-RAIL ha sido especialmente diseñado para utilizarse con una unidad deslizante específica, dotada de cuatro ruedas, lo que lo hace ideal para trabajos en altura, tanto en modo anticaída como en suspensión.

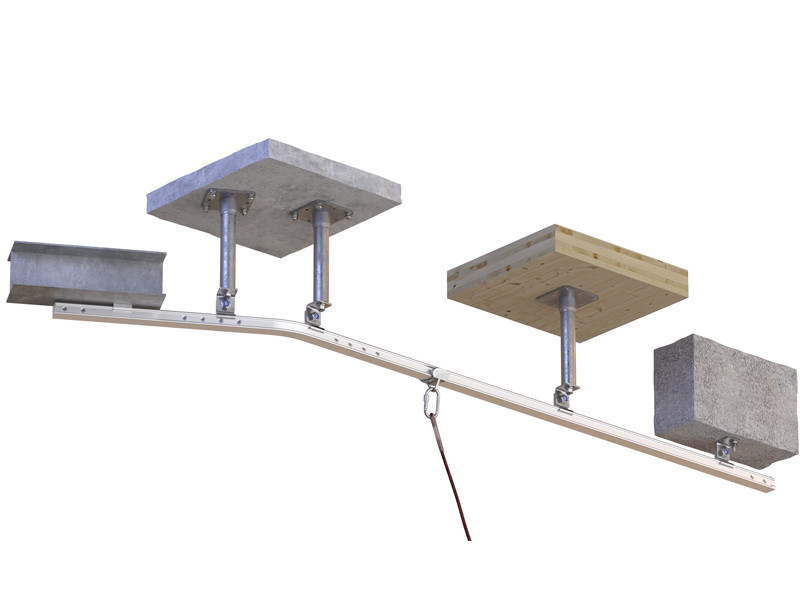

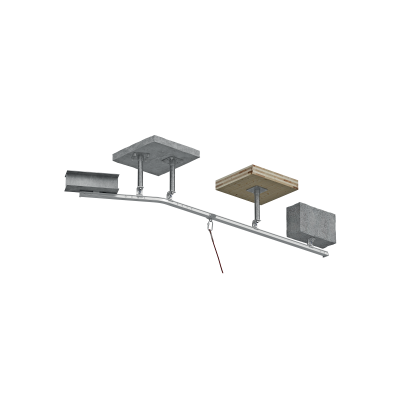

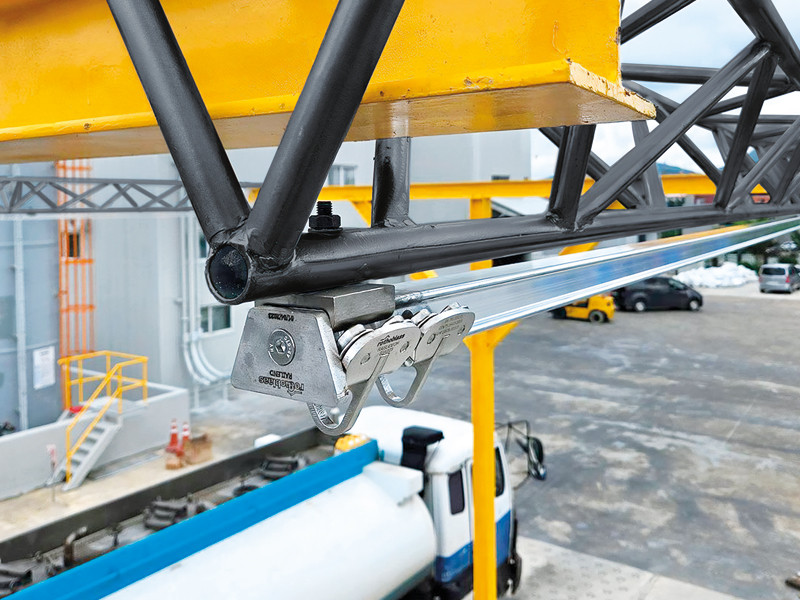

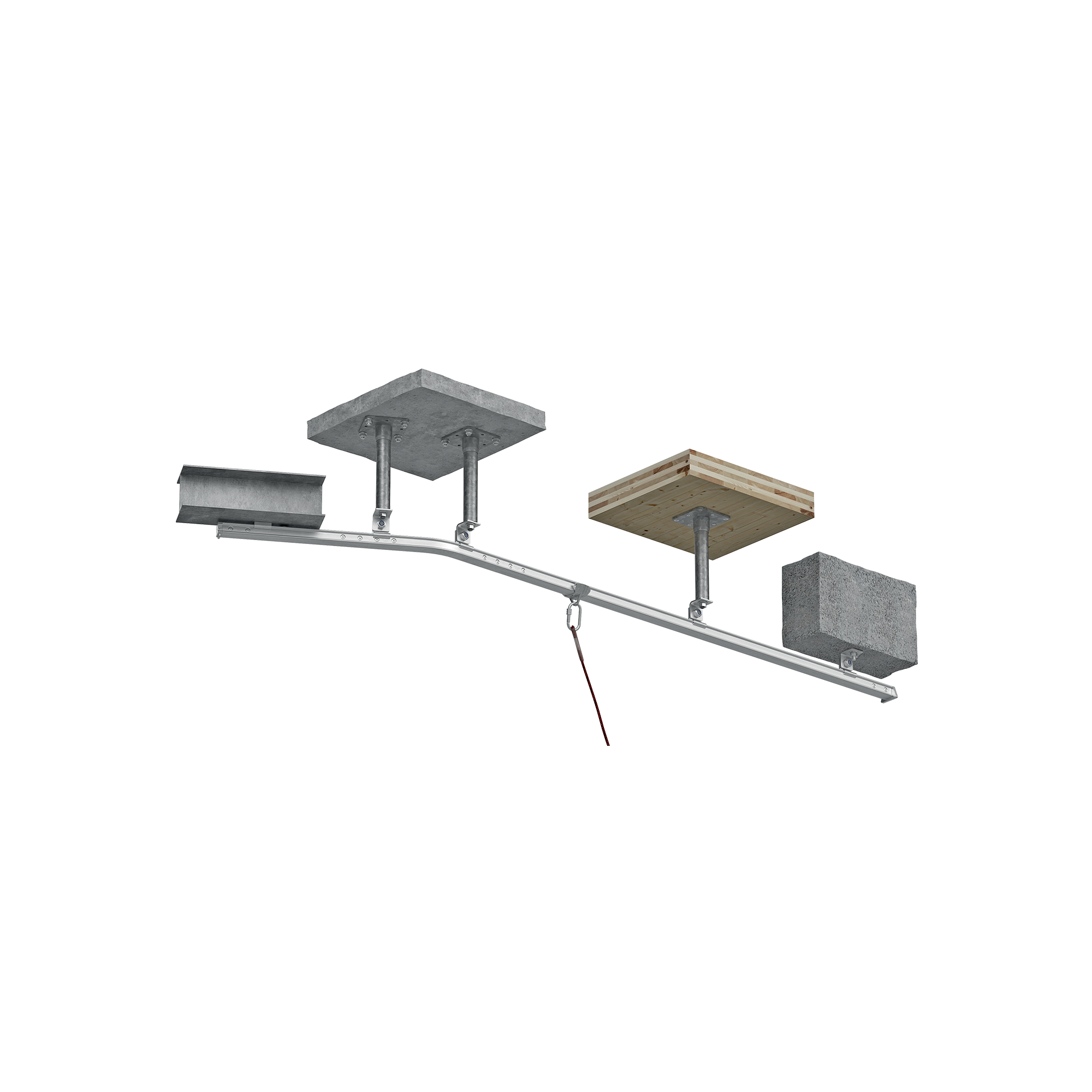

Gracias a su versatilidad, H-RAIL puede montarse en diferentes tipos de estructuras, ya sean de madera, hormigón o acero, adaptándose perfectamente a cada necesidad de instalación. A diferencia de los otros modelos disponibles, H-RAIL OVERHEAD se instala debajo de la estructura portante, mientras que H-RAIL ON WALL se instala en la pared y H-RAIL ON FLOOR, en la cubierta.

Con un intereje entre los soportes de hasta 6 metros, el proceso de montaje de H-RAIL requiere solo unos pocos puntos de fijación, lo que simplifica la instalación.

Qué se entiende por trabajo en altura

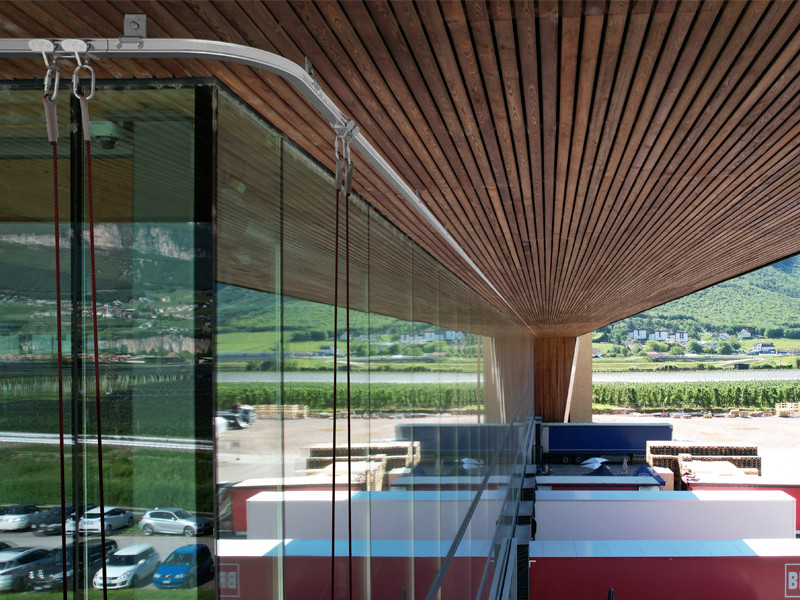

Por trabajo en altura se entiende cualquier tipo de actividad laboral con riesgo de caída desde una altura superior a 2 metros, lo que implica la necesidad de garantizar, a cada paso, la seguridad de los operarios frente a caídas. A menudo, para realizar trabajos como el mantenimiento de fachadas, sobre todo en edificios grandes, se adoptan soluciones voluminosas, como las cestas en suspensión (BMU). Además, las cestas suspendidas requieren grandes espacios y deben cumplir requisitos de instalación específicos, que deben tenerse en cuenta desde la fase de diseño del edificio. H-RAIL ofrece una solución alternativa con prestaciones superiores gracias a su simplicidad y ligereza.

H-RAIL OVERHEAD de Rothoblaas representa la máxima expresión de la seguridad para los trabajos en altura y el mantenimiento de cubiertas y fachadas. Diseñado con el objetivo principal de garantizar la máxima protección de los operarios, este innovador sistema de anclaje proporciona una solución fiable y robusta para cualquier tipo de estructura. Su sistema de montaje es inmejorable, ya que se instala de manera fácil y rápida, sin requerir obras de albañilería complejas. Gracias a su diseño ergonómico y compacto, se integra armoniosamente en el edificio en el que se instala, manteniendo su estética.

Fabricado con materiales de muy alta calidad y resistencia, H-RAIL asegura una protección duradera en el tiempo con lo cual ofrece tranquilidad y seguridad tanto a los operarios como a los usuarios de las estructuras implicadas. Su versatilidad y fiabilidad lo convierten en la opción ideal para una amplia gama de aplicaciones, desde el mantenimiento industrial hasta las intervenciones en edificios residenciales, y contribuye a mejorar los niveles de seguridad y a proteger la vida de quienes trabajan en altura.

Documentación

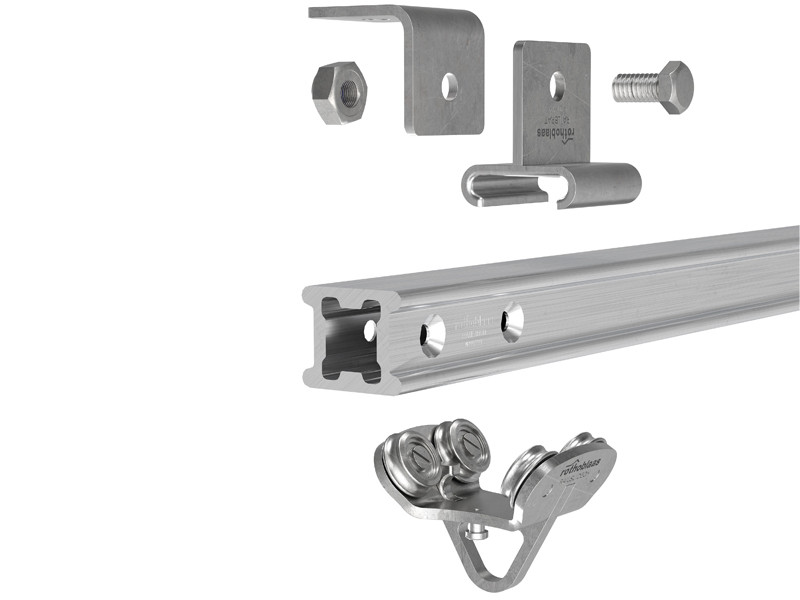

RIEL

CÓDIGO	descripción	material	B [mm]	H [mm]	L [mm]	unid.
RAIL3000	3m aluminium rail	EN AW 6063 (T6)	49	41	3000	1
RAILC90	90° curved rail	EN AW 6063 (T6)	475	41	475	1
RAILC120	120° curved rail	EN AW 6063 (T6)	336	41	538	1
RAILC135	135° curved rail	EN AW 6063 (T6)	257	41	536	1
RAILC150	150° curved rail	EN AW 6063 (T6)	178	41	512	1

SOPORTE

CÓDIGO	descripción	material	B [mm]	H [mm]	L [mm]	unid.
RAILBRAT	rail bracket	AISI 304 stainless steel grade 1.4301	60	74	60	1
RAILBRATA4	rail bracket	AISI 316 stainless steel grade 1.4401	60	74	60	1
RAILBRAT90	rail bracket	AISI 304 stainless steel grade 1.4301	60	74	60	1
RAILBRAT90A4	rail bracket	AISI 316 stainless steel grade 1.4401	60	74	60	1
RAILBRAT12	rail bracket	AISI 304 stainless steel grade 1.4301	60	63	60	1
RAILBRAT12A4	rail bracket	-	60	63	60	1
RAILBRAT16	rail bracket	AISI 304 stainless steel grade 1.4301	60	63	60	1
RAILBRAT16A4	rail bracket	AISI 316 stainless steel grade 1.4401	60	63	60	1
RAILBRATW	rail bracket	AISI 304 stainless steel grade 1.4301	103	63	60	1
RAILBRATWA4	rail bracket	AISI 316 stainless steel grade 1.4401	103	63	60	1
RAILBRAS	rail bracket	AISI 304 stainless steel grade 1.4301	60	22	60	1
RAILBRASA4	rail bracket	AISI 316 stainless steel grade 1.4401	60	22	60	1
RAILBRAW	rail bracket	AISI 304 stainless steel grade 1.4301	120	22	60	1
RAILBRAWA4	rail bracket	AISI 316 stainless steel grade 1.4401	120	22	60	1

TERMINAL

CÓDIGO	descripción	material	B [mm]	H [mm]	L [mm]	unid.
RAILEND	rail terminal element	AISI 304 stainless steel grade 1.4301	84.5	48.6	55	1
RAILENDA4	rail terminal element	AISI 316 stainless steel grade 1.4401	-	48.6	55	1
RAILENDOPEN	rail terminal element	AISI 304 stainless steel grade 1.4301	49	49	60	1
RAILENDOPENA4	rail terminal element	AISI 316 stainless steel grade 1.4401	-	49	60	1

UNIÓN

CÓDIGO	descripción	material	B [mm]	H [mm]	L [mm]	unid.
RAILJUN	rail junction element	EN AW 6082	28.7	32.7	340	1

DISPOSITIVO DESLIZABLE

CÓDIGO	descripción	material	B [mm]	H [mm]	L [mm]	unid.
RAILSLIDE	sliding device	AISI 304 stainless steel grade 1.4301	50	51	70	1
RAILSLIDEA4	sliding device	AISI 316 stainless steel grade 1.4401	50	51	70	1
RAILSLIDEOH	sliding device	AISI 304 stainless steel grade 1.4301	72	72	95	1
RAILSLIDEOHA4	sliding device	AISI 316 stainless steel grade 1.4401	72	72	95	1

TOOL

CÓDIGO	descripción	material	B [mm]	H [mm]	L [mm]	unid.
RAILJUNTOOL	rail tool	EN AW 6082 - 1.1191 (C45E) aluminium	92	116	132	1
RAILPLATE	rail id plate	-	-	40	140	1

FIJACIÓN

CÓDIGO	descripción	material	unid.
RAILOCKSCREW	lock screw	A2-70	250
RAILSCREW	DIN 7991 A2-70	A2-70	50
RAILSCREWA4	DIN 7991 A4-70	A4-70	50

TARGAHORxy

CÓDIGO	descripción	unid.
TARGAHORIT	Label plate for PATROL and H-RAIL systems IT	1
TARGAHORDE	Label plate for PATROL and H-RAIL systems DE	1
TARGAHOREN	Label plate for PATROL and H-RAIL systems EN	1
TARGAHORES	Label plate for PATROL and H-RAIL systems ES	1
TARGAHORFR	Label plate for PATROL and H-RAIL systems FR	1
TARGAHORPT	Label plate for PATROL and H-RAIL systems PT	1
TARGAHORRU	Label plate for PATROL and H-RAIL systems RU	1
TARGAHORCS	Label plate for PATROL and H-RAIL systems CS	1
TARGAHORDA	Label plate for PATROL and H-RAIL systems DA	1
TARGAHOREL	Label plate for PATROL and H-RAIL systems EL	1
TARGAHORET	Label plate for PATROL and H-RAIL systems ET	1
TARGAHORFI	Label plate for PATROL and H-RAIL systems FI	1
TARGAHORHR	Label plate for PATROL and H-RAIL systems HR	1
TARGAHORHU	Label plate for PATROL and H-RAIL systems HU	1
TARGAHORIS	Label plate for PATROL and H-RAIL systems IS	1
TARGAHORJA	Label plate for PATROL and H-RAIL systems JA	1
TARGAHORLT	Label plate for PATROL and H-RAIL systems LT	1
TARGAHORLV	Label plate for PATROL and H-RAIL systems LV	1
TARGAHORNL	Label plate for PATROL and H-RAIL systems NL	1
TARGAHORNO	Label plate for PATROL and H-RAIL systems NO	1
TARGAHORPL	Label plate for PATROL and H-RAIL systems PL	1
TARGAHORRO	Label plate for PATROL and H-RAIL systems RO	1
TARGAHORSK	Label plate for PATROL and H-RAIL systems SK	1
TARGAHORSL	Label plate for PATROL and H-RAIL systems SL	1
TARGAHORSV	Label plate for PATROL and H-RAIL systems SV	1
TARGAHORTR	Label plate for PATROL and H-RAIL systems TR	1
TARGAHORZH	Label plate for PATROL and H-RAIL systems ZH	1
TARGAHORAR	Label plate for PATROL and H-RAIL systems AR	1

Compuesto de

H-RAIL

SISTEMA DE RIEL PARA USO HORIZONTAL Y VERTICAL
