LÍNEA DE VIDA VERTICAL – SISTEMA ANTICAÍDAS PARA ESCALERAS Y PAREDES VERTIGRIP
Cómo elegir la línea de vida vertical adecuada para escalera y pared
El sistema VERTIGRIP es la línea de vida vertical, versátil, multifunción y dotada de accesorios, ideal para garantizar la seguridad en el trabajo a quienes deben trabajar en escaleras fijas, pero no solo. La línea, fabricada en acero inoxidable, es ligera y duradera, lo que garantiza fiabilidad a largo plazo sin comprometer la movilidad y la maniobrabilidad durante el trabajo.

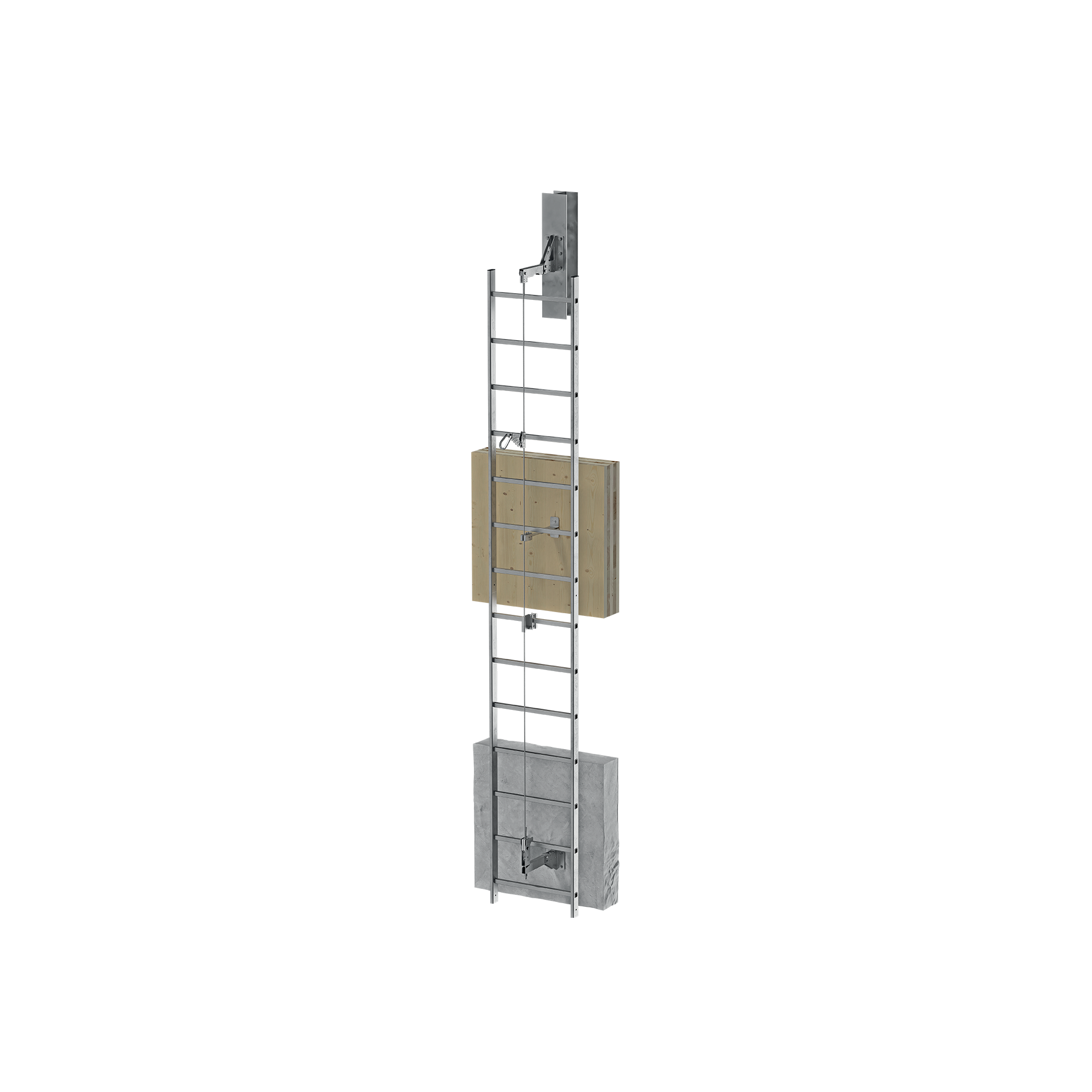

VERTIGRIP ON WALL es la línea de vida vertical de pared que se puede utilizar como una válida alternativa cuando no es posible montar la línea de vida directamente en la escalera. Se puede instalar fácilmente sobre superficies de madera, acero y hormigón, siendo posible regular la distancia de la línea de vida a la pared e instalarla en paredes inclinadas con ángulos de hasta 15° con respecto a la vertical, lo que garantiza su adaptación a fachadas con geometrías complejas y estructuras irregulares.
Los soportes de pared permiten la instalación en diferentes subestructuras de fachada y se pueden combinar con soportes en la escalera, para una mayor versatilidad y flexibilidad de diseño en configuraciones mixtas o transformables.

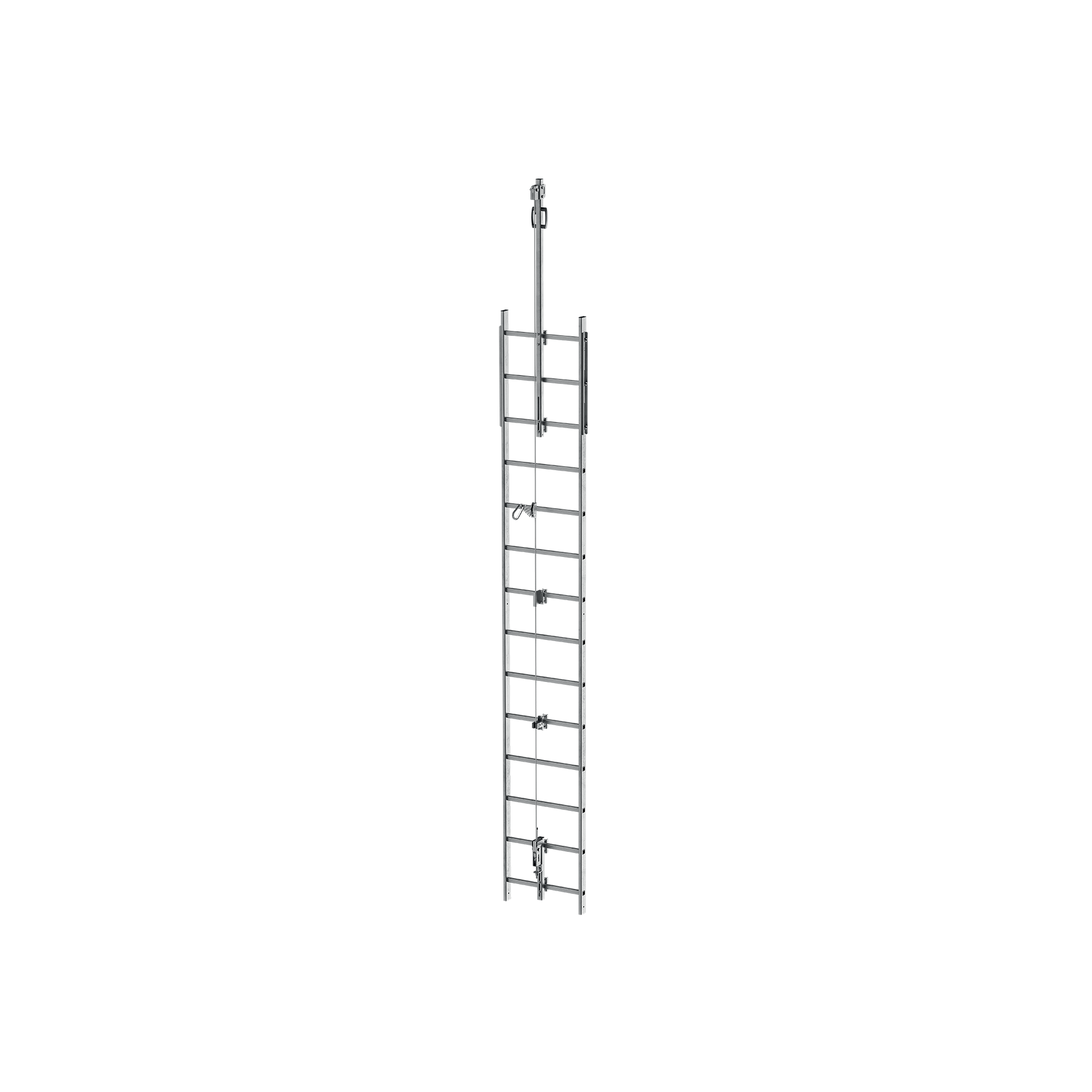

En cambio, VERTIGRIP ON LADDER es la línea de vida vertical para escalera fija, diseñada para operarios que trabajan en escaleras. La estructura de acero inoxidable se engancha directamente a la escalera sin necesidad de soportes adicionales, lo que garantiza una instalación rápida y una integración armoniosa. La configuración en escalera es la solución ideal para accesos verticales frecuentes en obras, instalaciones industriales y mantenimiento de estructuras, donde la escalera ya existe como medio de ascenso.
Tecnología de las lanzaderas y prestaciones de las líneas de vida vertical VERTIGRIP
La línea de vida vertical VERTIGRIP dispone de dos tecnologías de lanzadera para pasar sobre los elementos intermedios presentes en ella. La lanzadera VERTSLIDEPAS permite pasar de forma completamente automática el elemento intermedio y, además, su absorbedor de energía completamente metálico tiene una vida útil ilimitada, aunque requiere una revisión anual.
La lanzadera VERTSLIDE permite pasar de forma semiautomática los elementos intermedios. La operación es fácil y cómoda.
Las líneas de vida vertical VERTIGRIP son compatibles con diferentes subestructuras y permiten configuraciones flexibles.
Qué lanzadera elegir para las líneas de vida vertical: ¿automática o semiautomática?
Elige la lanzadera VERTSLIDEPAS automática si los operarios realizan tareas repetitivas en escaleras largas y desean la máxima continuidad de movimiento sin intervenciones manuales: garantiza el paso automático por los elementos intermedios de la línea de vida vertical y cuenta con un amortiguador metálico de duración ilimitada. Elige la lanzadera VERTSLIDE semiautomática si prefieres un control consciente durante el paso de los elementos intermedios: el operario desengancha y vuelve a enganchar manualmente el cable, prestando una atención constante al sistema de protección.
Documentación
-
Ficha técnica
-
BIM.ifc File
-
BIM.rfa File

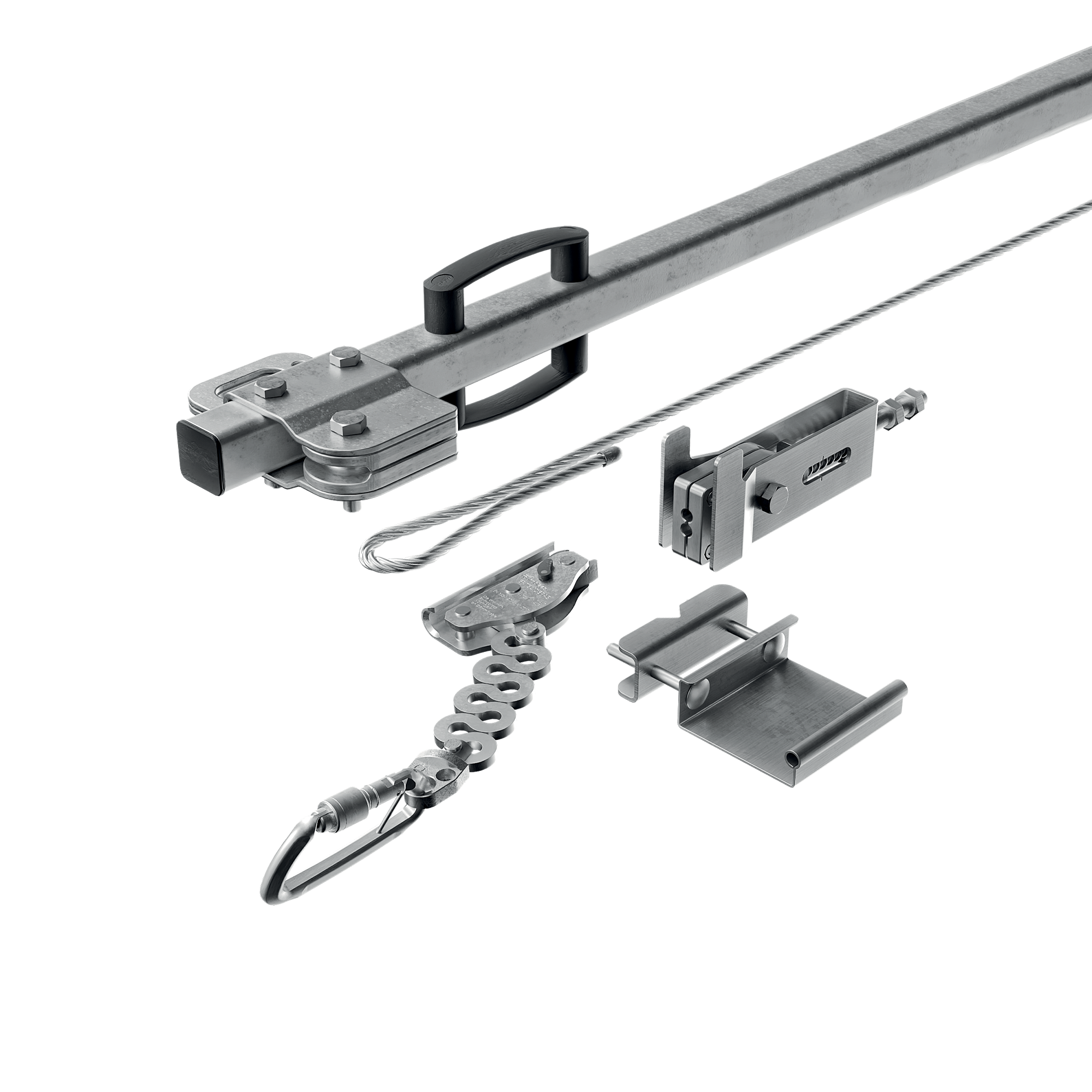

COMPONENTES PRINCIPALES PARA LÍNEA DE VIDA VERTICAL
| CÓDIGO | descripción | material | peso netto
[Kg]
|
unid. |
|---|---|---|---|---|
| VERTSPEAR | set for vertical lifeline with clamps and Tensioner | stainless steel 1.4301 / AISI 304 EN AW 6082 aluminium | 1.62 | 1 |
| VERTSPEARA4 | set for A4 VLL | AISI 316 stainless steel grade 1.4401 | 2.6 | 1 |
| CABLE | Ø8 7 x 7 | stainless steel - AISI316 | 0.26 | 1 |
| VERTSLIDE | removable guided type fall arrester with energy absorber for vertical lifeline | AISI 304 stainless steel grade 1.4301 EN AW 7075 T6 Aluminium | 0.4 | 1 |
| VERTSLIDEPAS | removable sliding through fall arrest device with energy absorber for vertical lifeline | AISI 304 stainless steel grade 1.4301 | 0.1 | 1 |
| VERTOP09 | upper anchor system (0,9 m) for vertical lifeline on ladder | AISI 304 stainless steel grade 1.4301 | 4.44 | 1 |
| VERTOP09A4 | upper anchor system (0,9 m) for vertical lifeline on A4 ladder | AISI 316 stainless steel grade 1.4401 | 4.5 | 1 |
| VERTOP17 | upper anchor system (1,7 m) for vertical lifeline on ladder | AISI 304 stainless steel grade 1.4301 | 9.46 | 1 |
| VERTOP17A4 | upper anchor system (1,7 m) for vertical lifeline on A4 ladder | AISI 316 stainless steel grade 1.4401 | 9.46 | 1 |
| VERTBASE | lower anchor system for vertical lifeline on ladder | AISI 304 stainless steel grade 1.4301 | 1.84 | 1 |
| VERTBASEA4 | lower anchor system for vertical lifeline on A4 ladder | AISI 304 stainless steel grade 1.4301 | 1.85 | 1 |
| VERTINT | intermediate bracket for vertical lifeline on ladder | AISI 304 stainless steel grade 1.4301 – ABS | 0.64 | 1 |
| VERTINTA4 | intermediate anchor system for vertical lifeline on A4 ladder | AISI 316 stainless steel grade 1.4401 – ABS | 2 | 1 |
SOPORTES PARA LÍNEA DE VIDA VERTICAL EN ESCALERA
| CÓDIGO | descripción | material | peso netto
[Kg]
|
unid. |
|---|---|---|---|---|
| VERTOPW | upper anchor system for vertical lifeline on structure | AISI 304 stainless steel grade 1.4301 | 2 | 1 |
| VERTOPWA4 | upper anchor system for vertical lifeline on A4 structure | AISI 316 stainless steel grade 1.4401 | 2 | 1 |
| VERTBASEW | lower anchor system for vertical lifeline on structure | AISI 304 stainless steel grade 1.4301 | 1 | 1 |
| VERTBASEWA4 | lower anchor system for vertical lifeline on A4 structure | AISI 316 stainless steel grade 1.4401 | 1 | 1 |
| VERTINTW | intermediate bracket for vertical lifeline on structure | AISI 304 stainless steel grade 1.4301 – ABS | 1 | 1 |
| VERTINTWA4 | intermediate anchor system for vertical lifeline on A4 structure | AISI 316 stainless steel grade 1.4401 – ABS | 1 | 1 |
ACCESORIOS PARA LÍNEA DE VIDA VERTICAL
| CÓDIGO | descripción | material | peso netto
[Kg]
|
unid. |
|---|---|---|---|---|
| VERTHAND | set of handles for VERTOP17 | PA6 - stainless steel 1.4301 / AISI 304 | 0.05 | 1 |
| VERTSUP1 | additional reinforcement set for ladder | AISI 304 stainless steel grade 1.4301 | 0.5 | 1 |
TARGAVERTxy
| CÓDIGO | descripción | unid. |
|---|---|---|
| TARGAVERTIT | Label plate for VERTIGRIP systems IT | 1 |
| TARGAVERTDE | Label plate for VERTIGRIP systems DE | 1 |
| TARGAVERTEN | Label plate for VERTIGRIP systems EN | 1 |
| TARGAVERTES | Label plate for VERTIGRIP systems ES | 1 |
| TARGAVERTFR | Label plate for VERTIGRIP systems FR | 1 |
| TARGAVERTPT | Label plate for VERTIGRIP systems PT | 1 |
| TARGAVERTRU | Label plate for VERTIGRIP systems RU | 1 |
| TARGAVERTCS | Label plate for VERTIGRIP systems CS | 1 |
| TARGAVERTDA | Label plate for VERTIGRIP systems DA | 1 |
| TARGAVERTEL | Label plate for VERTIGRIP systems EL | 1 |
| TARGAVERTET | Label plate for VERTIGRIP systems ET | 1 |
| TARGAVERTFI | Label plate for VERTIGRIP systems FI | 1 |
| TARGAVERTHR | Label plate for VERTIGRIP systems HR | 1 |
| TARGAVERTHU | Label plate for VERTIGRIP systems HU | 1 |
| TARGAVERTIS | Label plate for VERTIGRIP systems IS | 1 |
| TARGAVERTJA | Label plate for VERTIGRIP systems JA | 1 |
| TARGAVERTLT | Label plate for VERTIGRIP systems LT | 1 |
| TARGAVERTLV | Label plate for VERTIGRIP systems LV | 1 |
| TARGAVERTNL | Label plate for VERTIGRIP systems NL | 1 |
| TARGAVERTNO | Label plate for VERTIGRIP systems NO | 1 |
| TARGAVERTPL | Label plate for VERTIGRIP systems PL | 1 |
| TARGAVERTRO | Label plate for VERTIGRIP systems RO | 1 |
| TARGAVERTSK | Label plate for VERTIGRIP systems SK | 1 |
| TARGAVERTSL | Label plate for VERTIGRIP systems SL | 1 |
| TARGAVERTSV | Label plate for VERTIGRIP systems SV | 1 |
| TARGAVERTTR | Label plate for VERTIGRIP systems TR | 1 |
| TARGAVERTZH | Label plate for VERTIGRIP systems ZH | 1 |
| TARGAVERTAR | Label plate for VERTIGRIP systems AR | 1 |
