ESPUMA DE POLIURETANO AISLANTE PARA SELLADOS FONOAISLANTES Y ESTANQUIDAD AL AIRE HERMETIC FOAM
Espuma poliuretano baja expansión para el sellado de ventanas, puertas y juntas lineales
HERMETIC FOAM es la espuma de poliuretano aislante monocomponente para sellados fonoaislantes y estanquidad al aire en madera, hormigón y metal. La espuma poliuretano baja expansión es ideal para sellar el contorno de ventanas, puertas y juntas lineales: se aplica con precisión y de forma controlada. Garantiza la estanquidad al agua y al aire también después del recorte y se puede aplicar a partir de +5 °C. Tiempo de corte 20–40 min, endurecimiento completo en 60 min.
Datos técnicos espuma poliuretano baja expansión HERMETIC FOAM
HERMETIC FOAM es una espuma poliuretano baja expansión con estructura de celdas cerradas con alargamiento a la rotura > 40 % (EN ISO 1798) y resistencia a la tracción 0,07 MPa. Permanece flexible a lo largo del tiempo y permite compensar los movimientos de la madera y las deformaciones diferenciales de los materiales de construcción. Rendimiento 40 dm³ por cartucho de 750 mL.
Datos técnicos principales:
— Aislamiento acústico de las juntas: ≥ 63 dB a 10 y 20 mm (EN ISO 10140-1 / EN ISO 717-1, IFT Rosenheim)
— Resistencia al paso del aire: ≤ 0,1 m³/(m·h·daPa²/³) a 20 mm (EN 12114)
— Conductividad térmica: 0,030–0,035 W/(m·K) (EN 12667 / FEICA TM1020)
— Factor de resistencia al vapor de agua: μ = 20 (EN 12086)
— Reacción al fuego: clase B3 (DIN 4102-1) · clase F (EN 13501-1)
— Temperatura de ejercicio después del endurecimiento: -40/+90 °C
— EMICODE EC1 Plus · Clasificación VOC francesa A+ (ISO 16000)
Espuma de poliuretano aislante para el sellado de ventanas y puertas: ¿cómo se aplica?

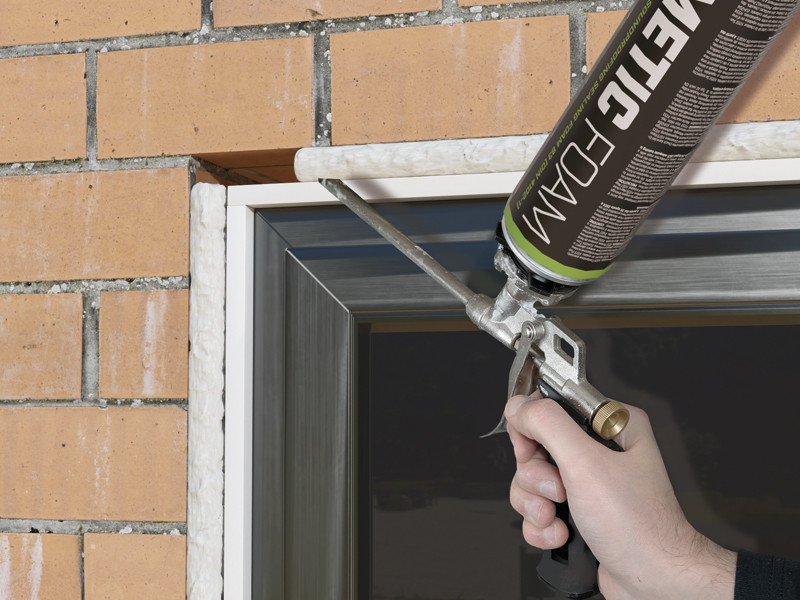

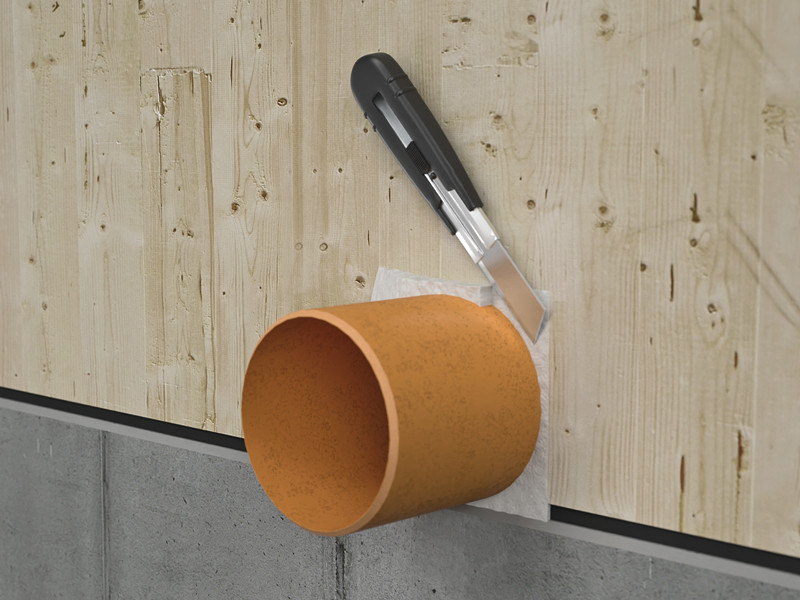

HERMETIC FOAM se aplica mediante una pistola para cartucho en soportes secos. La espuma poliuretano baja expansión no mancha los soportes y no produce deslaminados ni durante la colocación ni a largo plazo. Se adhiere a la madera, hormigón, metal y otros soportes. En caso de exceso de producto, el material endurecido se puede recortar con un cúter sin perder estanquidad al aire o impermeabilidad.
Espuma poliuretano baja expansión para aislamiento acústico certificado: ¿qué prestaciones?
HERMETIC FOAM cubre el nivel intermedio de protección del cerramiento —aislamiento termoacústico— entre estanquidad al viento y estanquidad al aire. El aislamiento acústico ≥ 63 dB ha sido certificado por el IFT Rosenheim según la norma EN ISO 10140-1 y EN ISO 717-1, tanto con espesores de 10 mm como de 20 mm.
Espuma poliuretano baja expansión para juntas lineales y contornos de ventanas: ¿por qué elegirla?
La estructura elástica de HERMETIC FOAM —alargamiento a la rotura superior al 40 % y elasticidad permanente tras el endurecimiento— compensa los movimientos diferenciales entre el bastidor y la albañilería o la madera a lo largo del tiempo. Gracias a su bajo contenido de VOC, certificado EMICODE EC1 Plus, es apta para aplicaciones en interiores sin restricciones particulares.
Documentación
-
Ficha técnica
- Ficha técnica Croatian
- Ficha técnica Czech
- Ficha técnica English
- Ficha técnica French
- Ficha técnica German
- Ficha técnica Greek
- Ficha técnica Hungarian
- Ficha técnica Italian
- Ficha técnica Polish
- Ficha técnica Portuguese
- Ficha técnica Romanian
- Ficha técnica Russian
- Ficha técnica Slovenian
- Ficha técnica Spanish
-
IFT Test reports
-
Certificado EMICODE
HERMETIC FOAM
| CÓDIGO | contenido
[ml]
|
rendimiento
[l]
|
contenido
[US fl oz]
|
rendimiento
[US gal]
|
descripción | versión | unid. |
|---|---|---|---|---|---|---|---|
| HERFOAM | 750 | 40 | 25.36 | 10.57 | ALUMINIUM CARTRIDGE | GUN | 12 |
| HERFOAMB2 | 750 | 35 | 25.36 | 9.25 | ALUMINIUM CARTRIDGE | GUN | 12 |
Datos Técnicos HERMETIC FOAM
| Propiedad | Normativa | Valores verificados | Conversión USC |
|---|---|---|---|
| Rendimiento | - | 40 dm3 | 0 ft3 |
| Resistencia a la tracción | FEICA OCF TM 1018 | 0,07 MPa | 10.15266 psi |
| Tiempo de formación de la película a 23 °C / 50 % HR (1 ) | - | 6 / 10 minutos | - |
| Tiempo de corte a 23 °C / 50 % HR (1 ) | - | 20 / 40 minutos | - |
| Tiempo necesario para el endurecimiento completo a 23 °C / 50 % HR (1 ) | - | 60 minutos | - |
| Resistencia a la temperatura después del endurecimiento | - | -40 / 90 °C | -40 / 194 °F |
| Temperatura de aplicación (ambiente, cartucho y soporte) | - | 5 / 35 °C | 41 / 95 °F |
| Conductividad térmica (λ) | EN 12667 | 0,03 W/(m·K) | 0.02 BTU/(h·ft·°F) |
| Conductividad térmica (λ) | FEICA TM1020 | 0,035 W/(m·K) | 0.02 BTU/(h·ft²·°F) |
| Aislamiento acústico de las juntas RS,w 10 mm | EN ISO 10140-1 EN ISO 10140-2 EN ISO 717-1 | 63 dB | - |
| Aislamiento acústico de las juntas RS,w 20 mm | EN ISO 10140-1 EN ISO 10140-2 EN ISO 717-1 | ≥ 63 dB | - |
| Resistencia al paso del aire | EN 12114 | ≤ 0,1 m³/(m²·h·50Pa) | ≤ 0.005 cfm/ft² at 50Pa |
| Factor de resistencia al vapor de agua (μ) | EN 1931 / EN ISO 12572 | 20 | - |
| Reacción al fuego | DIN 4102-1 | classe B3 | - |
| Reacción al fuego | EN 13501-1 | clases F | - |
| Emicode | procedura di prova GEV | EC1 plus | - |
| Clasificación VOC francesa | ISO 16000 | A+ | - |
| Temperatura de almacenamiento | - | 15 / 25 °C | 59 / 77 °F |
| Temperatura de transporte | - | 0 / 35 °C | 32 / 95 °F |
| Alargamiento MD/CD | - | > 40 / % | - |
