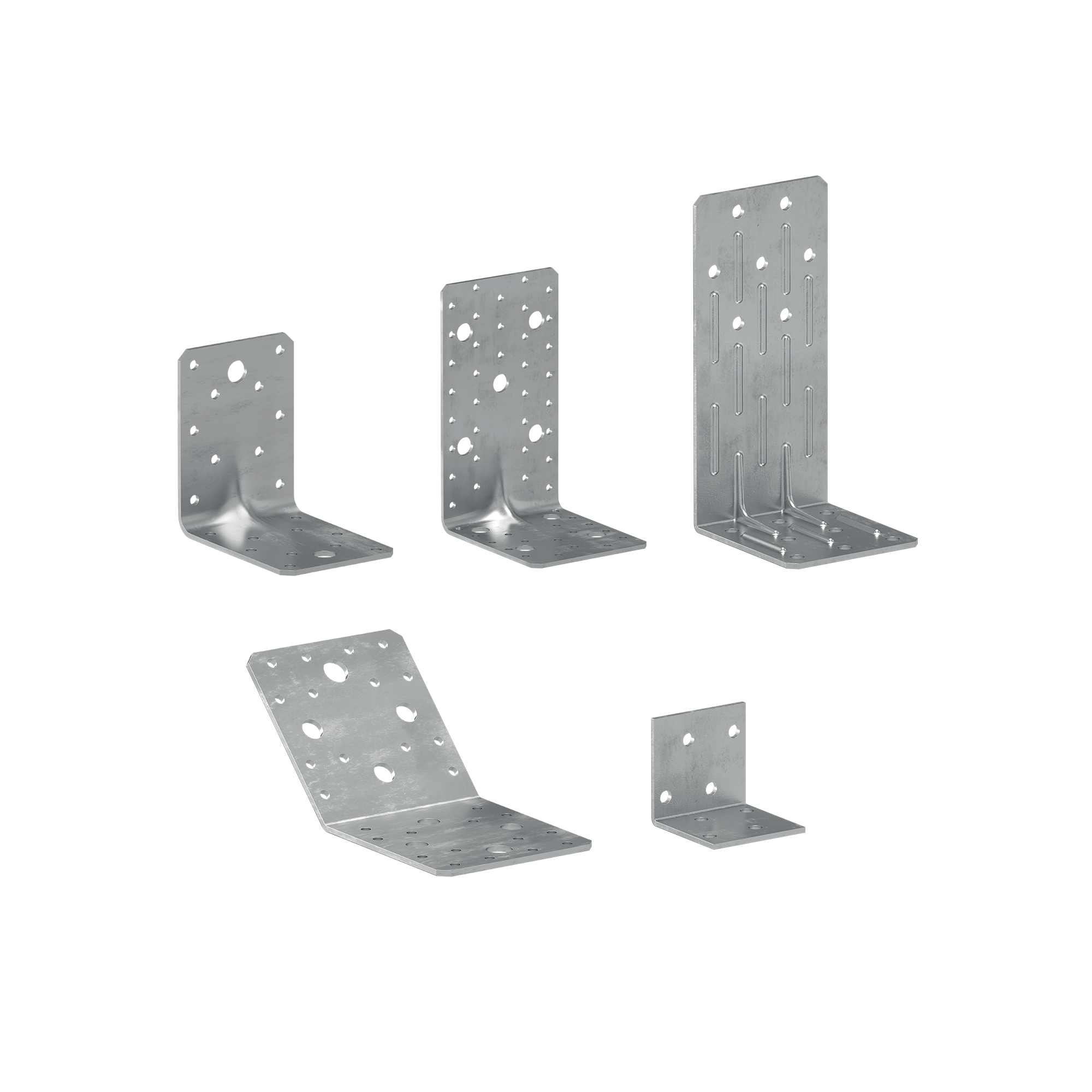

WBR - WBO - WVS - WHO
ANGULARES
Placas perforadas tridimensionales de acero al carbono con zincado galvanizado.
Geometrías ideales para varias aplicaciones.
Idoneidad para el uso garantizado por el marcado CE según ETA.
Documentación
-
Ficha técnica
-
Certification ETA
-
Declaración de prestaciones (DOP)
-
CAD Files
-
BIM.ifc File
-
BIM.rfa File
-
Declaración de prestaciones (DOP) (ETA-24/0517)
WBR 70-90-100
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
unid. |
|---|---|---|---|---|
| WBR07015 | 55 | 70 | 70 | 100 |
| WBR09015 | 65 | 90 | 90 | 100 |
| WBR10020 | 90 | 100 | 100 | 50 |
WBR A2 70-90-100
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
unid. |
|---|---|---|---|---|
| AI7055 | 55 | 70 | 70 | 100 |
| AI9065 | 65 | 90 | 90 | 100 |
| AI10090 | 90 | 105 | 105 | 50 |
WBR 90110-170
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
unid. |
|---|---|---|---|---|
| WBR90110 | 110 | 50 | 90 | 50 |
| WBR170 | 95 | 114 | 174 | 25 |
WBO 50-60-90
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
unid. |
|---|---|---|---|---|
| WBO5040 | 40 | 50 | 50 | 150 |
| WBO6045 | 45 | 60 | 60 | 50 |
| WBO9040 | 40 | 90 | 90 | 100 |
WBO 135°
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
unid. |
|---|---|---|---|---|
| WBO13509 | 65 | 90 | 90 | 100 |
| WBO13510 | 90 | 100 | 100 | 40 |
WVS 80-120
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
unid. |
|---|---|---|---|---|
| WVS8060 | 55 | 60 | 80 | 100 |
| WVS12060 | 55 | 60 | 120 | 100 |
WVS 90
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
unid. |
|---|---|---|---|---|
| WVS9050 | 50 | 50 | 90 | 100 |
| WVS9060 | 60 | 60 | 90 | 100 |
| WVS9080 | 80 | 50 | 90 | 100 |
WHO 40-60
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
unid. |
|---|---|---|---|---|
| WHO4040 | 40 | 40 | 40 | 200 |
| WHO4060 | 60 | 40 | 40 | 150 |
| WHO6040 | 40 | 60 | 60 | 150 |
WHO 120-160-200
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
unid. |
|---|---|---|---|---|
| WHO12040 | 40 | 95 | 120 | 100 |
| WHO16060 | 60 | 80 | 160 | 50 |
| WHO200100 | 100 | 100 | 200 | 25 |
WHO A2 | AISI304 - LBV A2 | AISI304
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
unid. |
|---|---|---|---|---|
| WHOI1540 | 15 | 40 | 40 | 50 |
| LBVI15100 | 15 | 100 | - | 50 |
Specifications
WBO 70
Suministro y colocación de angular estándar para estructuras de madera, tipo WBO 70.
Marcado CE conforme con ETA
Campos de aplicación:

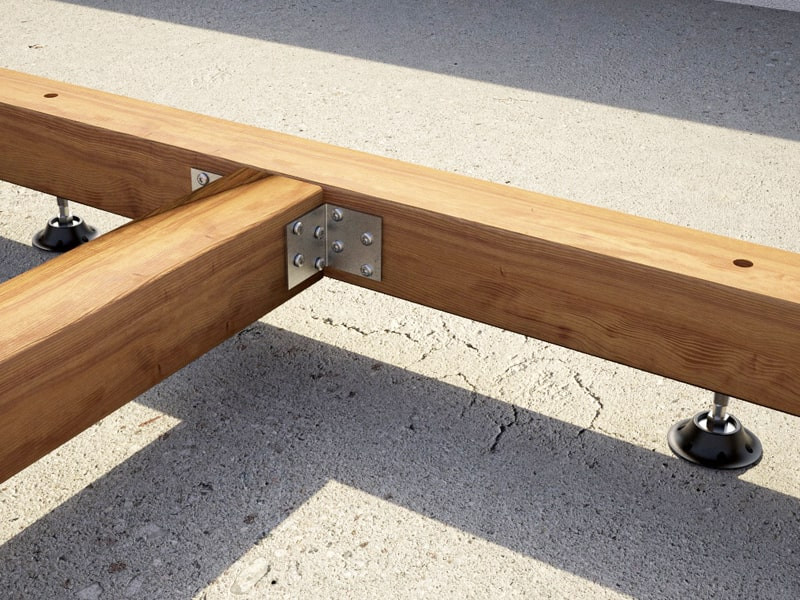

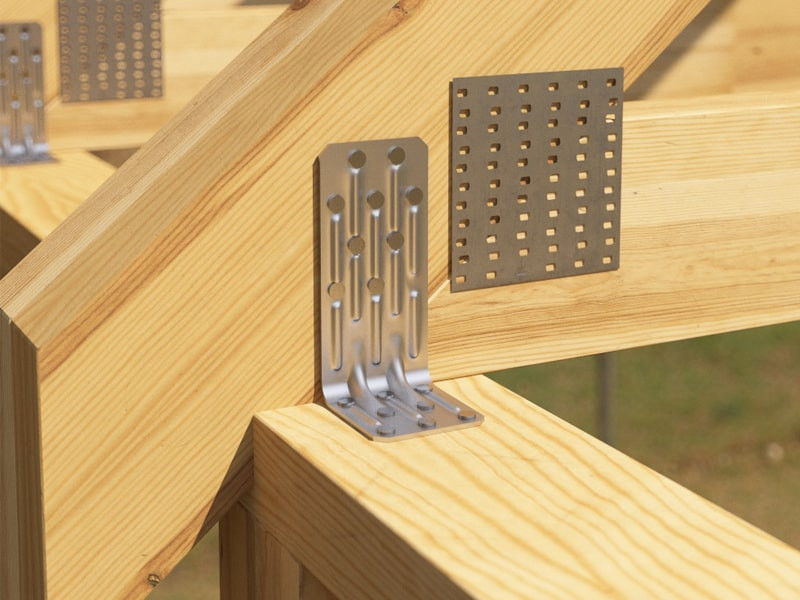

– Uniones madera-madera y madera-hormigón
Material:
– Placa perforada tridimensional de acero al carbono con zincado galvanizado
Geometría:
– B (mm) = :
– P (mm) = :
– H (mm) = :
– Espesor (mm) = :
Indicaciones para la colocación y prestaciones mecánicas según lo declarado en las fichas técnicas del producto y lo previsto en los documentos técnicos del proyecto.
WBO 90
Suministro y colocación de angular estándar para estructuras de madera, tipo WBO 90.
Marcado CE conforme con ETA
Campos de aplicación:
– Uniones madera-madera y madera-hormigón
Material:
– Placa perforada tridimensional de acero al carbono con zincado galvanizado
Geometría:
– B (mm) = :
– P (mm) = :
– H (mm) = :
– Espesor (mm) = :
Indicaciones para la colocación y prestaciones mecánicas según lo declarado en las fichas técnicas del producto y lo previsto en los documentos técnicos del proyecto.
WBO 100
Suministro y colocación de angular estándar para estructuras de madera, tipo WBO 100.
Marcado CE conforme con ETA
Campos de aplicación:
– Uniones madera-madera y madera-hormigón
Material:
– Placa perforada tridimensional de acero al carbono con zincado galvanizado
Geometría:
– B (mm) = :
– P (mm) = :
– H (mm) = :
– Espesor (mm) = :
Indicaciones para la colocación y prestaciones mecánicas según lo declarado en las fichas técnicas del producto y lo previsto en los documentos técnicos del proyecto.
WVS 9050
Suministro y colocación de angular estándar con refuerzo para estructuras de madera, tipo WVS 9050.
Marcado CE conforme con ETA
Campos de aplicación:
– Uniones madera-madera y madera-hormigón
Material:
– Placa perforada tridimensional de acero al carbono con zincado galvanizado
Geometría:
– B (mm) = :
– P (mm) = :
– H (mm) = :
– Espesor (mm) = :
Indicaciones para la colocación y prestaciones mecánicas según lo declarado en las fichas técnicas del producto y lo previsto en los documentos técnicos del proyecto.
WHO
Suministro y colocación de angulares varios perforados, tipo WHO.
Marcado CE conforme con ETA
Campos de aplicación:
– Uniones madera-madera y madera-hormigón
Material:
– Placa perforada tridimensional de acero al carbono con zincado galvanizado
Geometría:
Angular:
– H (mm) = :
– Placa base (mm) = :
– Espesor (mm) = :
Indicaciones para la colocación y prestaciones mecánicas según lo declarado en las fichas técnicas del producto y lo previsto en los documentos técnicos del proyecto.
