ANGULAR UNIVERSAL PARA FUERZAS DE CORTE Y DE TRACCIÓN

NINO

Los angulares NINO introducen el nuevo concepto de angular universal en la gama Rothoblaas. Combinan a la perfección la simplicidad de los angulares para edificios WBR y las prestaciones técnicas de los angulares TITAN.

NINO, la solución de fijación universal para paredes de madera.

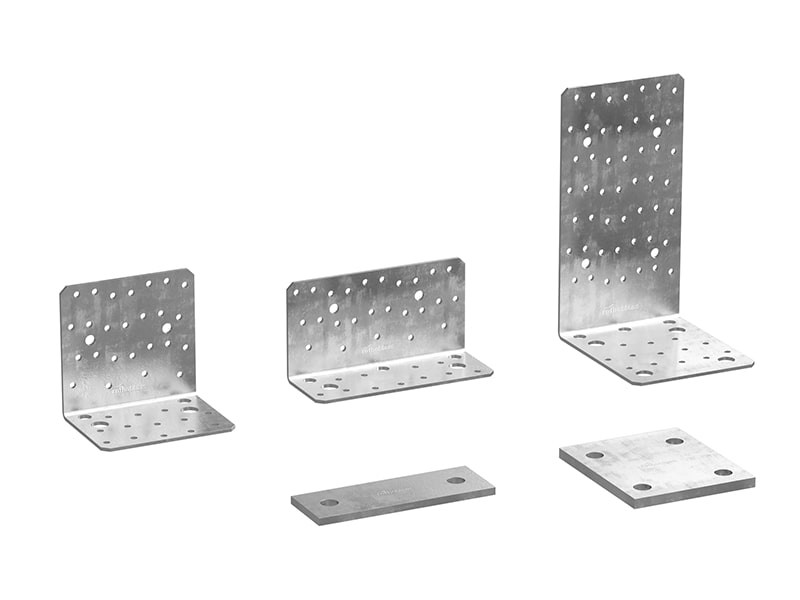

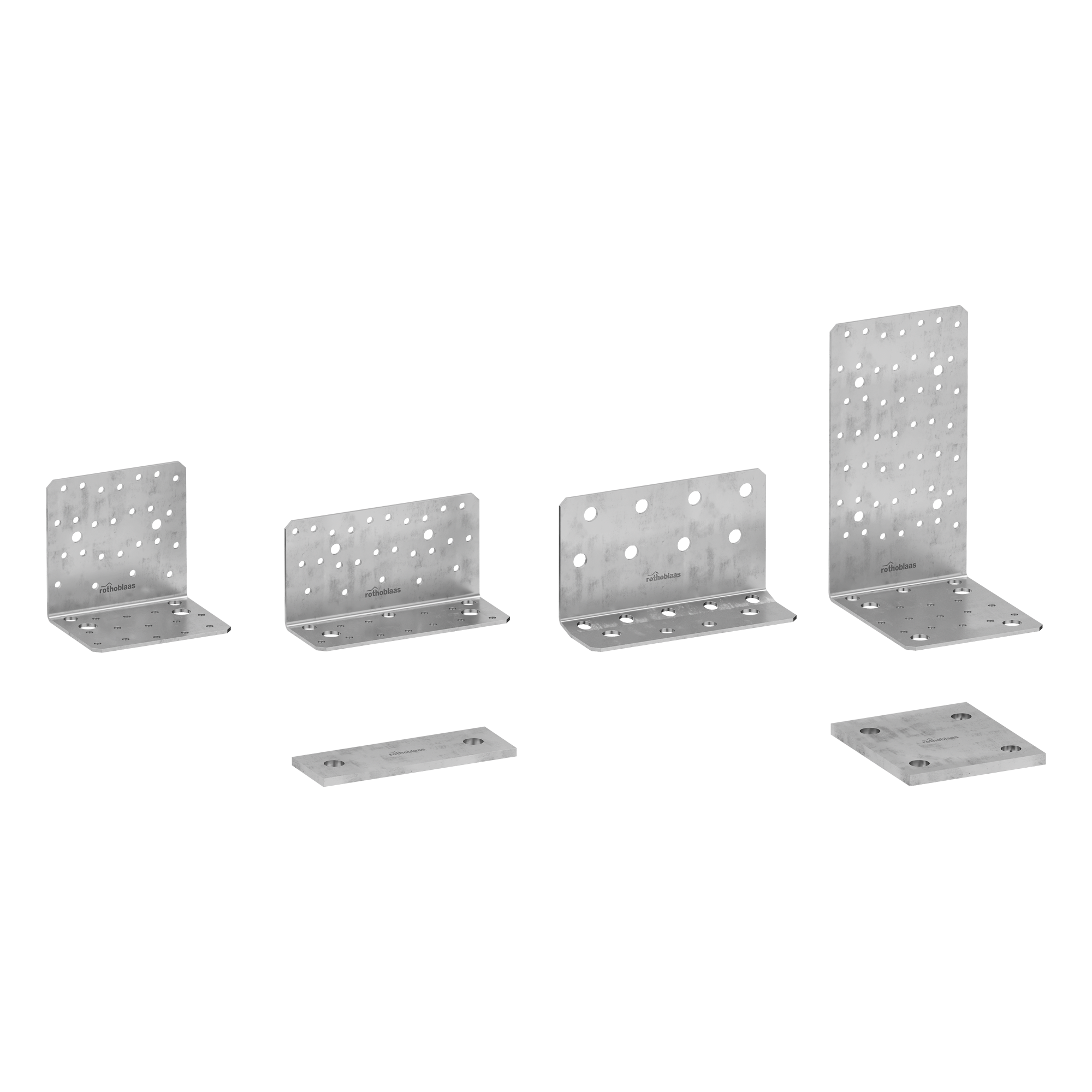

Disponibles en tres tamaños permiten satisfacer cualquier necesidad de fijación, dada, por ejemplo, por una colocación realzada de la pared sobre una cadena o dala de hormigón o por la presencia de un trasdosado de cartón yeso.

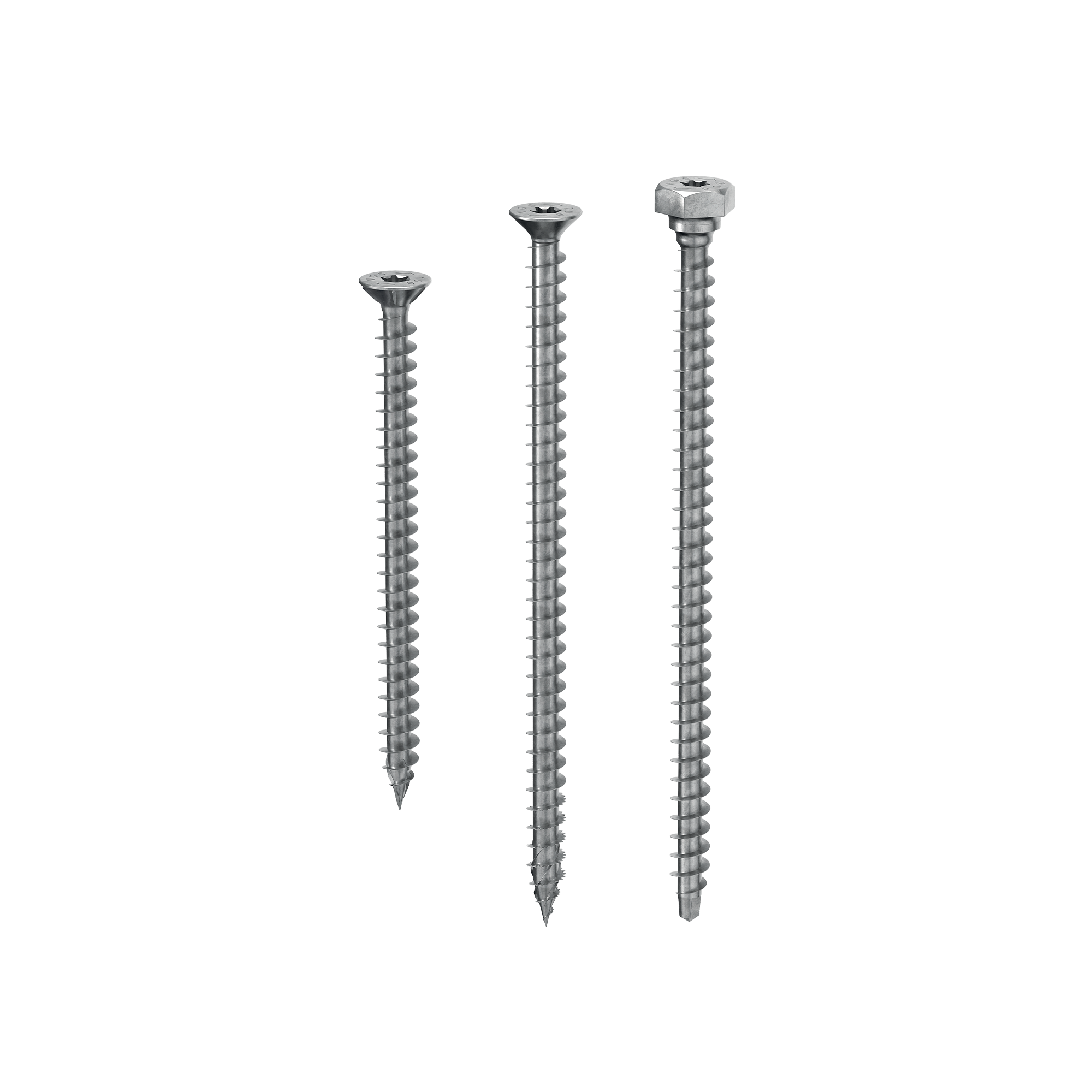

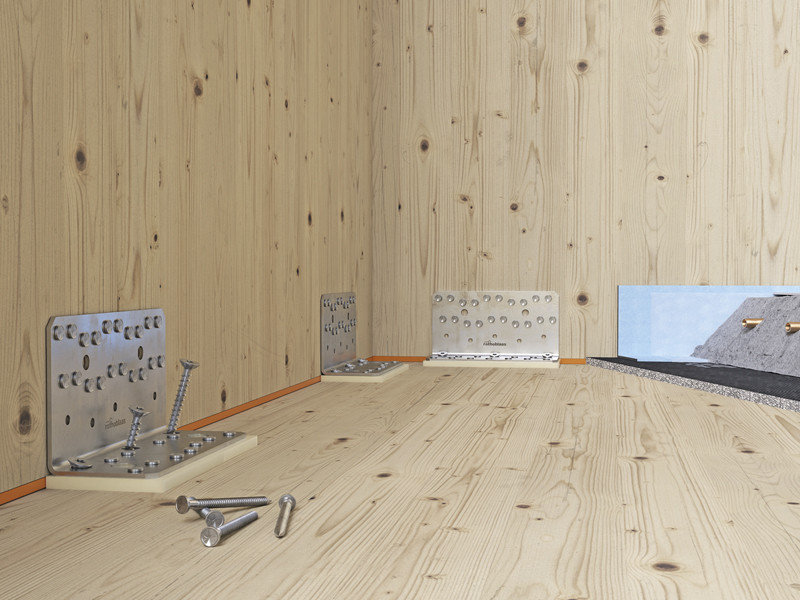

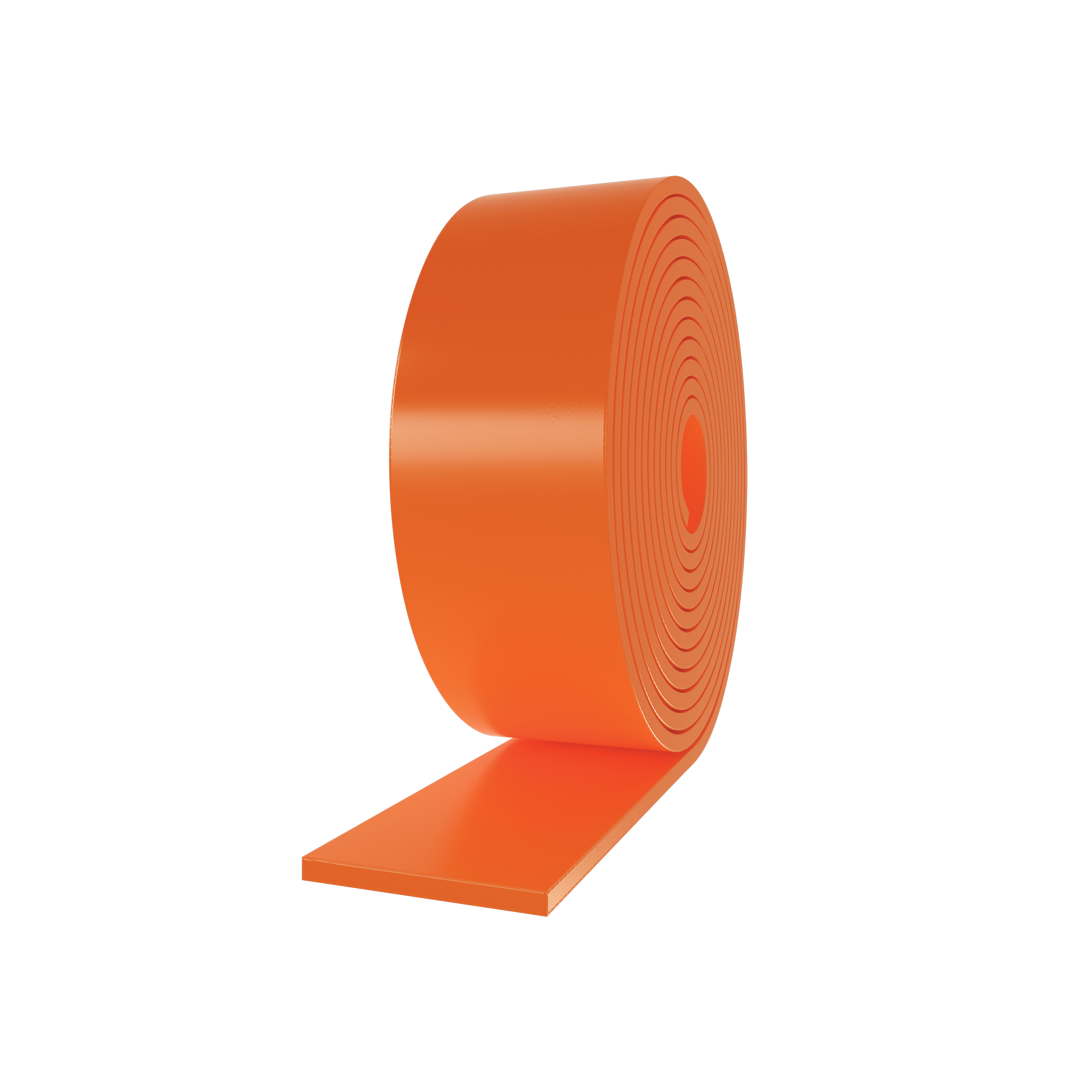

Los elementos se pueden fijar a la madera de manera tradicional usando solo clavos de adherencia mejorada LBA o tornillos para placas LBS. Si también se utilizan conectores opcionales todo rosca VGS, se obtienen unas resistencias inimaginables en conectores de pequeñas dimensiones. Si se combinan con la banda resiliente XYLOFON PLATE, certificada por ETA con resistencias excepcionales, es posible satisfacer todo tipo de necesidad estructural gracias a la capacidad del perfil de eliminar los puentes acústicos debidos a las conexiones.

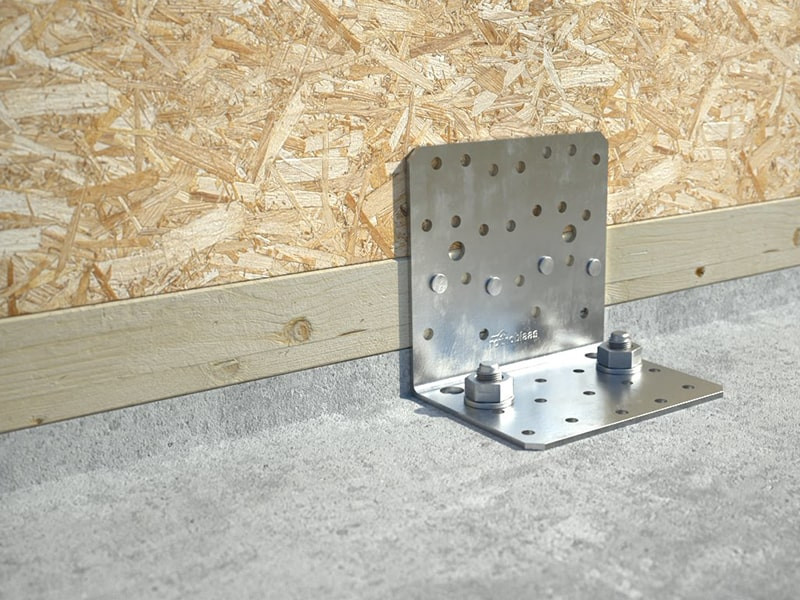

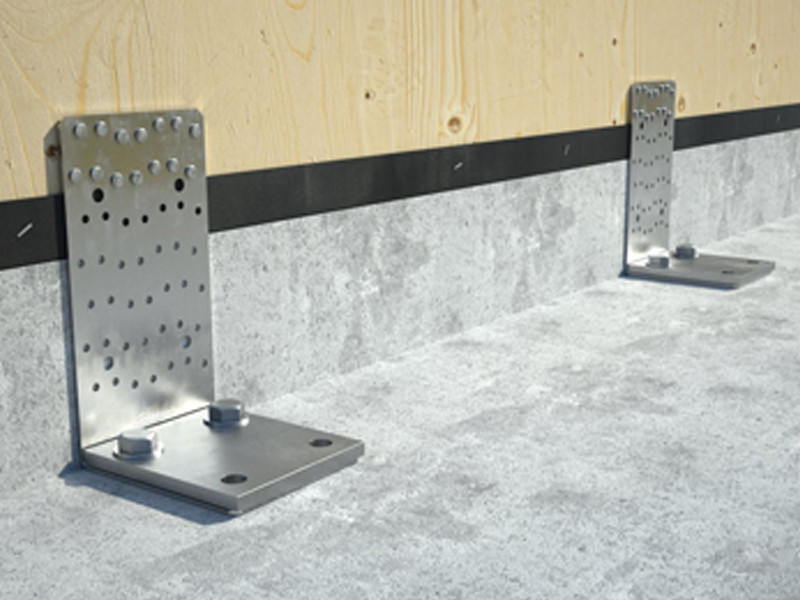

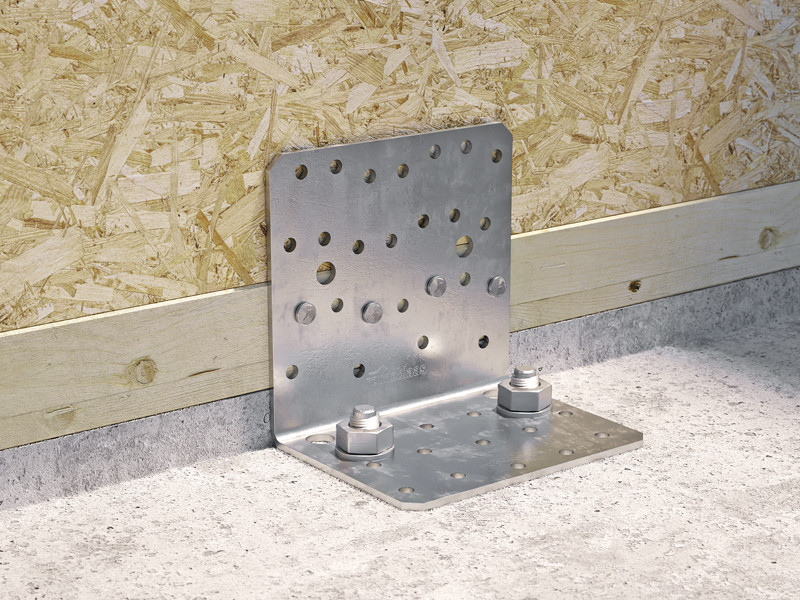

Las resistencias certificadas por ETA-22/0089 para fuerzas en todas las direcciones lo convierten en una solución completa para la fijación de paredes CLT o timber frame. Gracias a sus dimensiones reducidas también son la solución ideal para aplicaciones no estructurales o para fijaciones de poca potencia. El mismo angular se puede utilizar en una configuración madera-madera o madera-hormigón. Sobre hormigón, la arandela adicional permite obtener excelentes resistencias.

Documentación

Ficha técnica
Certification ETA
Declaración de prestaciones (DOP) Descargar
CAD Files
BIM.ifc File
BIM.rfa File

NINO

CÓDIGO info B
[mm]
P
[mm]
H
[mm]
s
[mm]
unid.

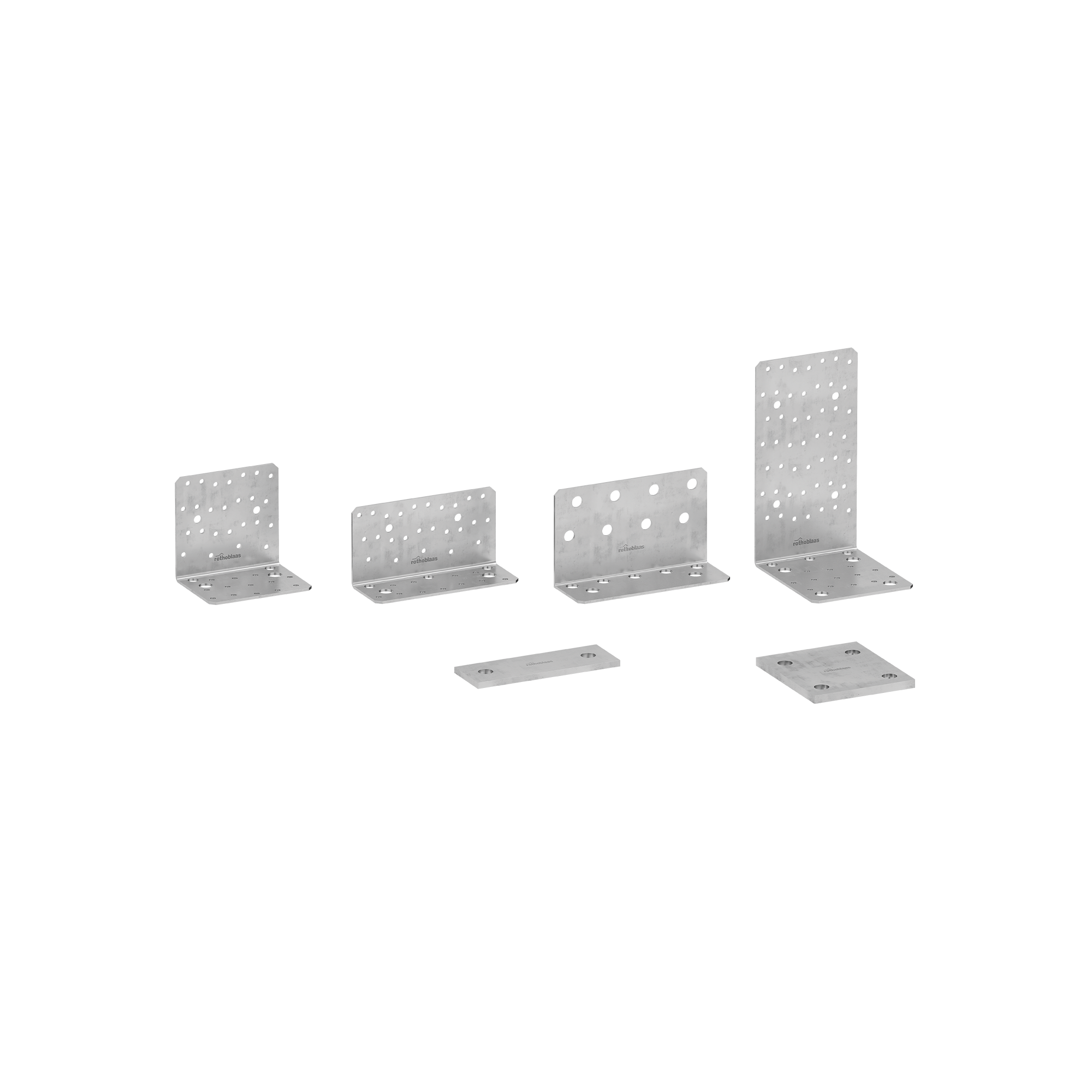

NINO100100 - 104 78 100 2.5 10
NINO15080 - 146 55 77 2.5 10

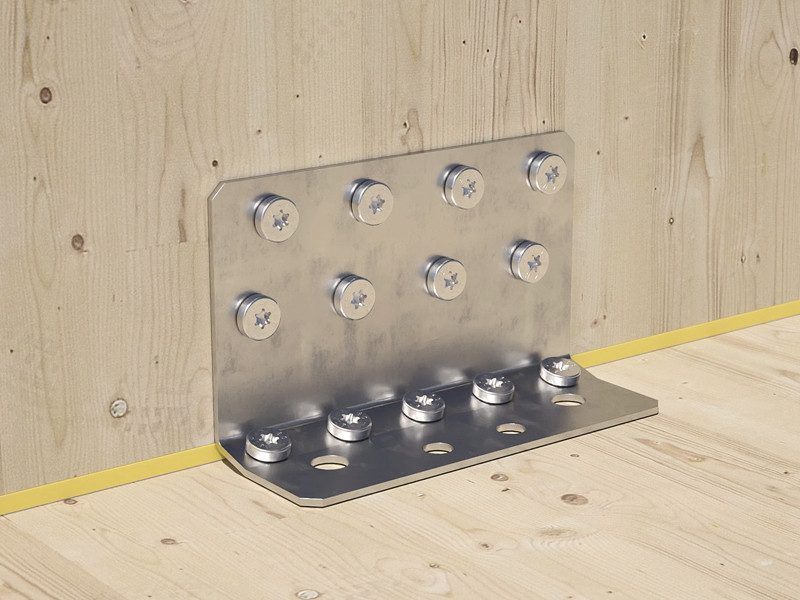

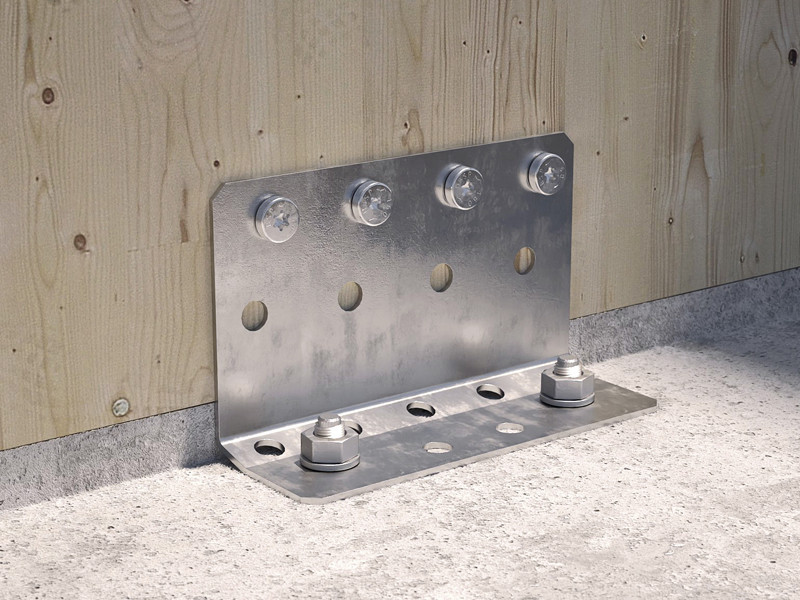

NINO15080S New noviembre 2024 156 55 94 2.5 10
NINO100200 - 104 122 197 3 10

NINO WASHER

CÓDIGO B
[mm]
P
[mm]
s
[mm]
unid.
NINOW15080 146 50 6 10
NINOW100200 104 120 8 10

XYLOFON PLATE - NINO

CÓDIGO B
[mm]
P
[mm]
s
[mm]
unid.
XYL3580105 105 80 6 10
XYL3555150 150 55 6 10
XYL35120105 105 120 6 10
