ANGULARES PARA MADERA Y HORMIGÓN

TITAN F

Entre las placas angulares para madera, TITAN F es la más indicada para soportar las fuerzas de corte en las construcciones timber frame. De acero al carbono con zincado galvanizado, es ideal para uniones de corte tanto entre forjado y pared como entre pared y pared.

TITAN F
Descripción
Documentación
Códigos y dimensiones
Datos Técnicos
Composición
Specifications
Productos relacionados

Placa para madera TITAN F con elevadas resistencias al corte

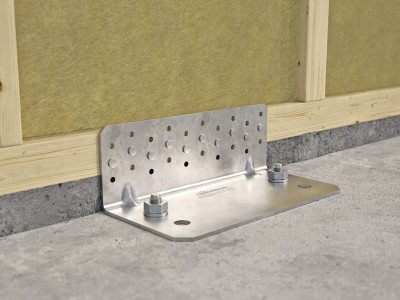

El angular para madera TITAN F se ha diseñado para la fijación en vigas de solera o en los testeros de las estructuras de entramado. Está diseñado para poderse fijar en el hormigón de dos maneras con el objetivo de evitar las barras de refuerzo en el suelo.

Aplicaciones

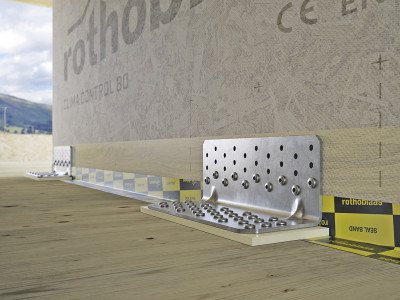

Gracias a que los agujeros de la brida vertical están más bajos, el soporte angular TITAN F garantiza óptimos valores de resistencia al corte en todas las situaciones, también en vigas de solera de altura reducida (hasta 38 mm). R2,k superior a 40 kN tanto en madera como en hormigón. Combinado con XYLOFON PLATE, este soporte angular (o soporte en ángulo) asegura una eficaz limitación de los puentes acústicos y una reducción de las vibraciones del pisoteo de los forjados de madera con lo cual su relación coste-rendimiento es excelente.

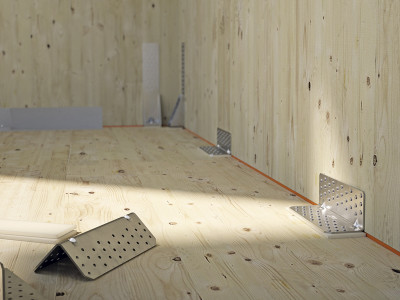

Gracias a la alta resistencia al corte de este soporte angular para madera, es posible optimizar el número de fijaciones. En general, los soportes angulares para madera TITAN F se han diseñado para realizar uniones de corte madera-hormigón y madera-madera en paneles y testeros de madera en CLT, LVL, madera maciza y laminada, estructuras de entramado y paneles de madera.

Contactar el técnico comercial Descargar el catálogo

Documentación

Ficha técnica	Elegir idioma
Certification ETA	Elegir idioma
Declaración de prestaciones (DOP)	Descargar
Especificaciones técnicas	Elegir idioma
CAD Files	Elegir idioma
BIM.ifc File	Elegir idioma
BIM.rfa File	Elegir idioma

Contactar el técnico comercial Descargar el catálogo

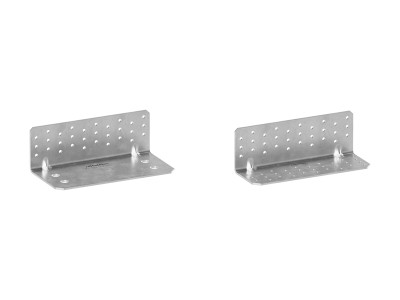

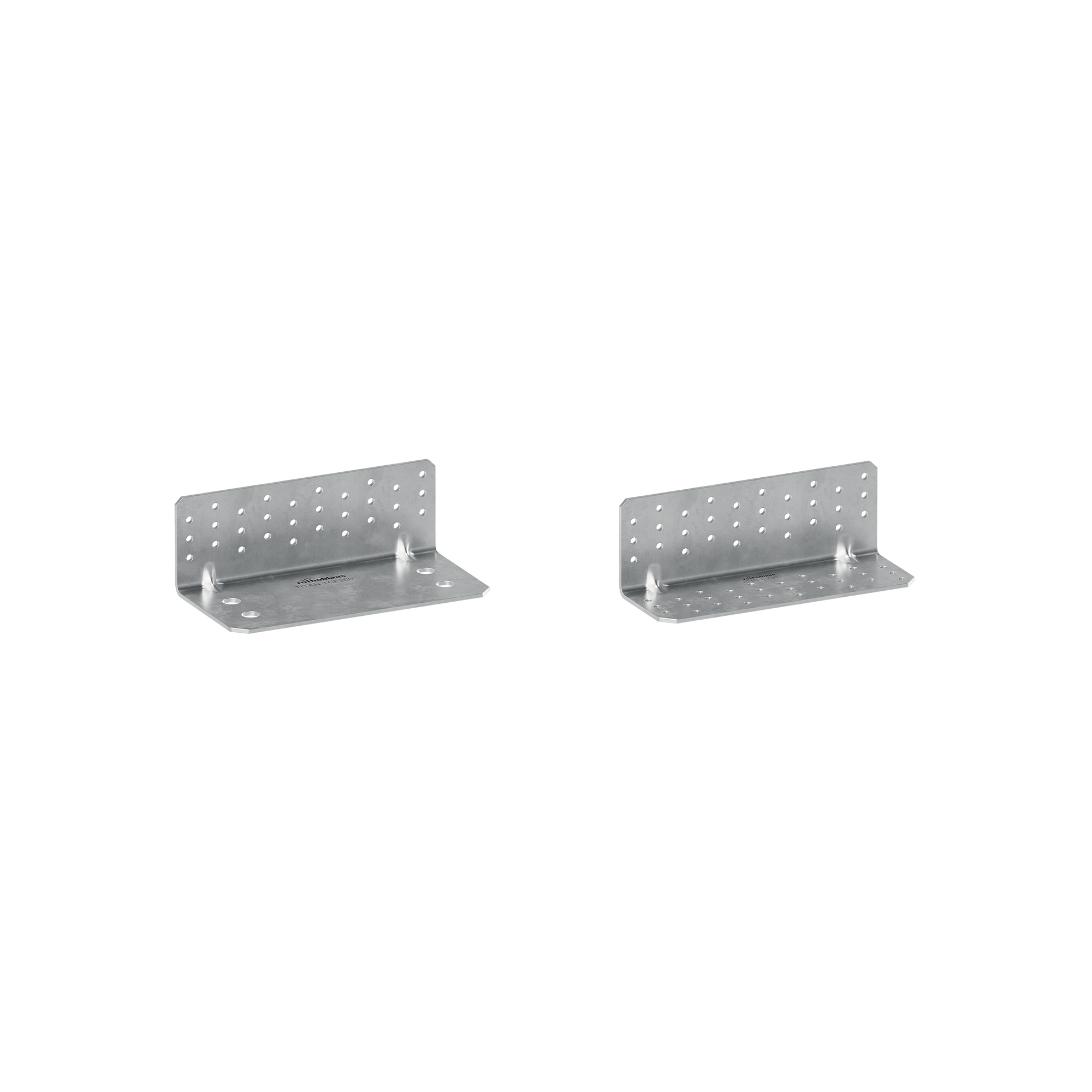

TITAN F - TCF

CÓDIGO	B [mm]	P [mm]	H [mm]	s [mm]	unid.
TCF200	200	103	71	3	10

TITAN F - TTF

CÓDIGO	B [mm]	P [mm]	H [mm]	s [mm]	unid.
TTF200	200	71	71	3	10

XYLOFON PLATE - TITAN F

CÓDIGO	B [mm]	P [mm]	s [mm]	unid.
XYL3570200	200	70	6	10

Specifications

Suministro y colocación de angular para fuerzas de corte para estructuras de madera, tipo TITAN F.
Marcado CE conforme con ETA 11/0496

Campos de aplicación:

– Uniones madera-madera, madera-hormigón y madera-acero

Material:

– Placa perforada tridimensional de acero al carbono con zincado galvanizado Z275

Geometría:

– B (mm) = :
– P (mm) = :
– H (mm) = :
– Espesor (mm) = :

Indicaciones para la colocación y prestaciones mecánicas según lo declarado en las fichas técnicas del producto y lo previsto en los documentos técnicos del proyecto.
