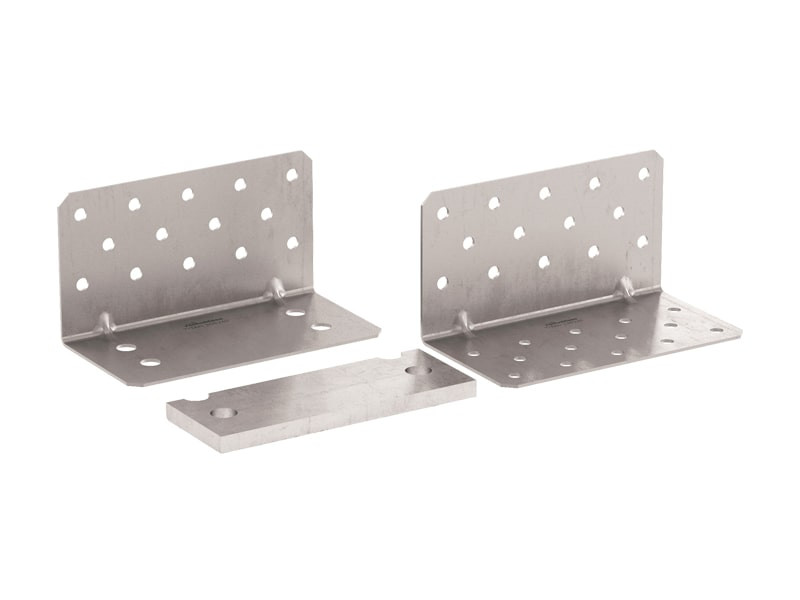

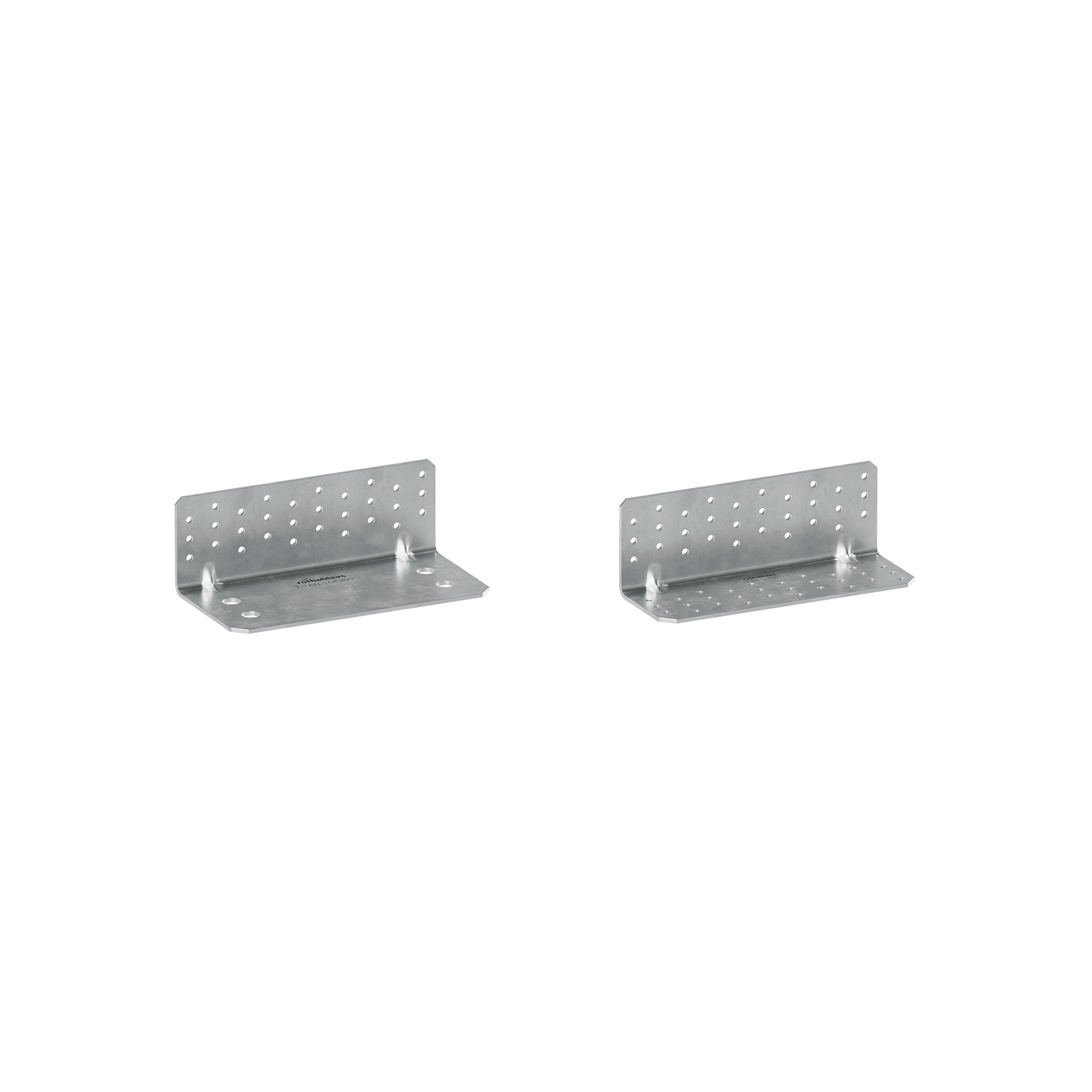

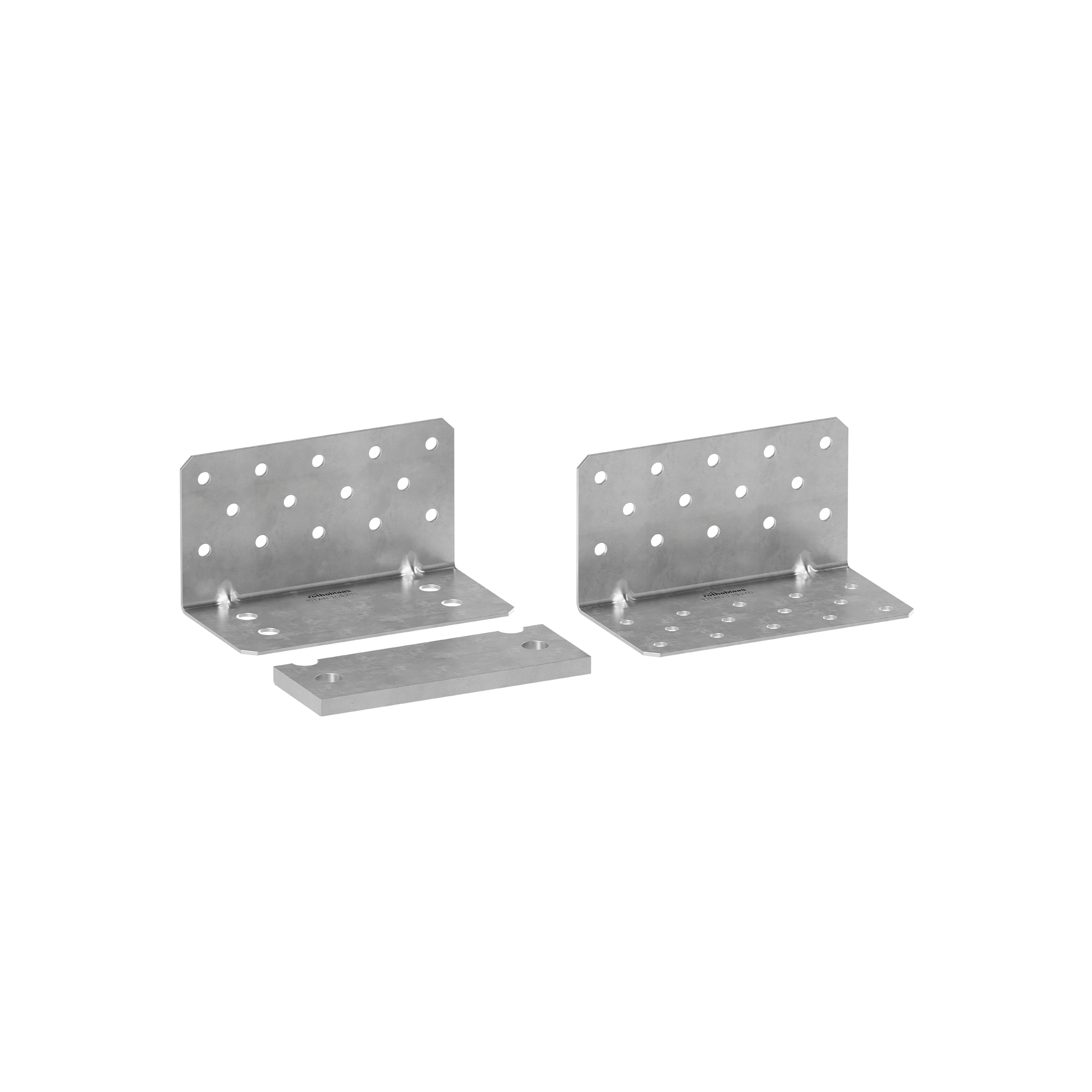

TITAN S

SOPORTE ANGULAR PARA MADERA Y HORMIGÓN

El soporte angular para madera y hormigón TITAN S para fuerzas de corte y tracción presenta excepcionales resistencias al corte R2/3,k: superior a 85 kN en hormigón (con arandela TCW) y hasta 60,0 kN en madera.

Descripción

Angulares para madera, para fuerzas de corte y de tracción

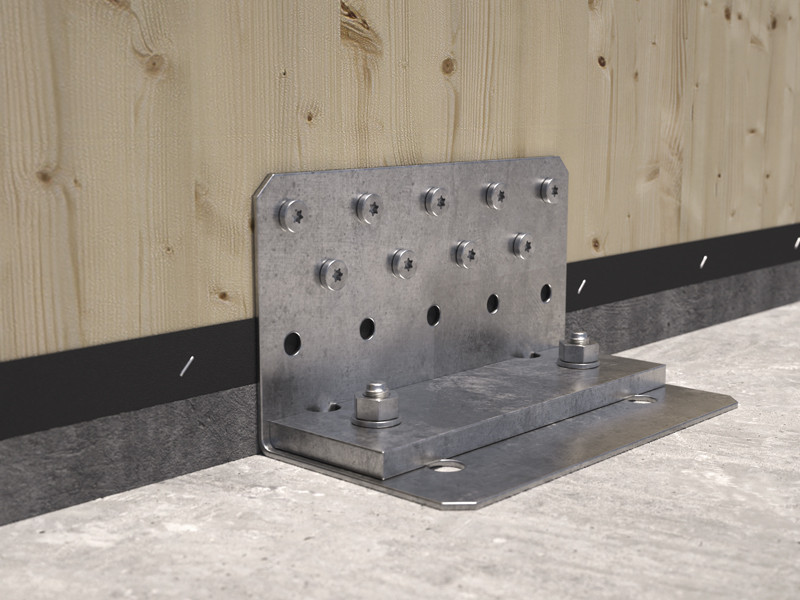

En hormigón, el soporte angular TCS (TITAN S para hormigón) con arandela TCW (TITAN Washer) garantiza igualmente una óptima resistencia a la tracción: R1,k superior a 75 kN. Estos extraordinarios valores permiten optimizar el número de soportes angulares necesarios con lo cual se reducen los tiempos de colocación. Las resistencias están certificadas al corte (F2,3), a la tracción (F1) y al vuelco (F4,5).

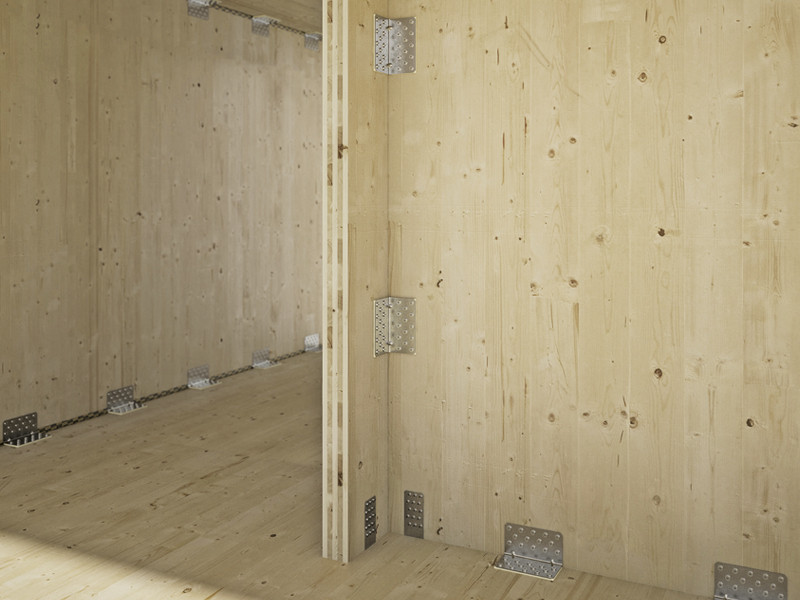

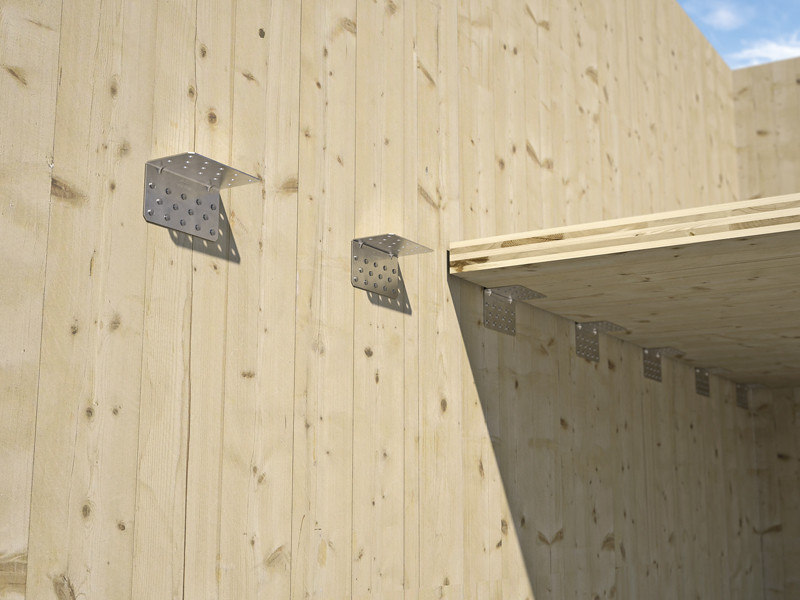

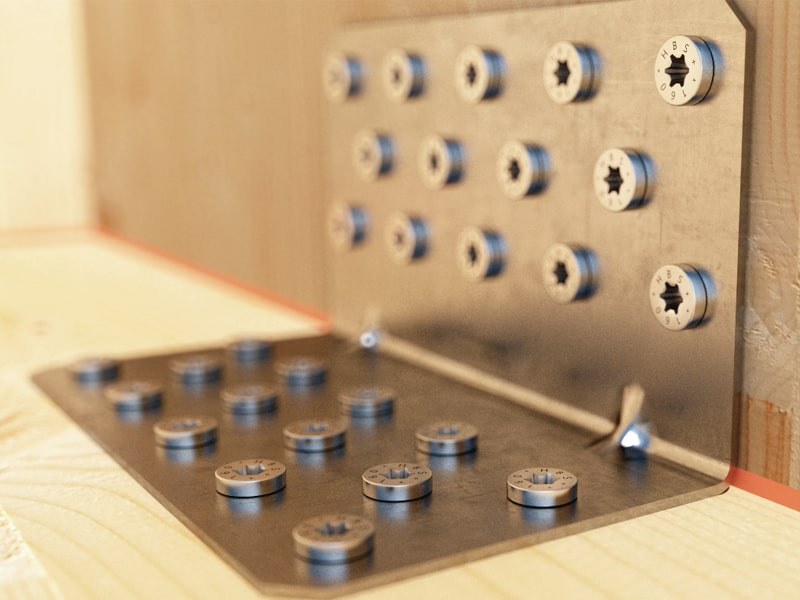

Los valores de estos soportes angulares para madera están certificados también con perfiles acústicos interpuestos. La fijación con tornillos HBS PLATE Ø8 mm con atornillador facilita y agiliza la instalación y permite trabajar en condiciones de seguridad y confort. El angular se puede desmontar fácilmente quitando los tornillos. De acero al carbono con zincado galvanizado, la placa para madera TITAN S es ideal para aplicarse en CLT, LVL, madera maciza y laminada y paneles de madera.

Documentación

  • Ficha técnica
  • Certification ETA
  • Declaración de prestaciones (DOP)
  • CAD Files
  • BIM.ifc File
  • BIM.rfa File

TITAN S - TCS

TCS240
CÓDIGO B
[mm]
P
[mm]
H
[mm]
s
[mm]
unid.
TCS240 240 123 130 3 10

TITAN WASHER - TCW240

CÓDIGO B
[mm]
P
[mm]
s
[mm]
unid.
TCW240 230 73 12 1

TITAN S - TTS

CÓDIGO B
[mm]
P
[mm]
H
[mm]
s
[mm]
unid.
TTS240 240 130 130 3 10

XYLOFON PLATE - TITAN S

CÓDIGO B
[mm]
P
[mm]
s
[mm]
unid.
XYL35120240 240 120 6 10
