  5. WHT PLATE C

PLACAS PARA FUERZAS DE TRACCIÓN MADERA-HORMIGÓN

WHT PLATE C

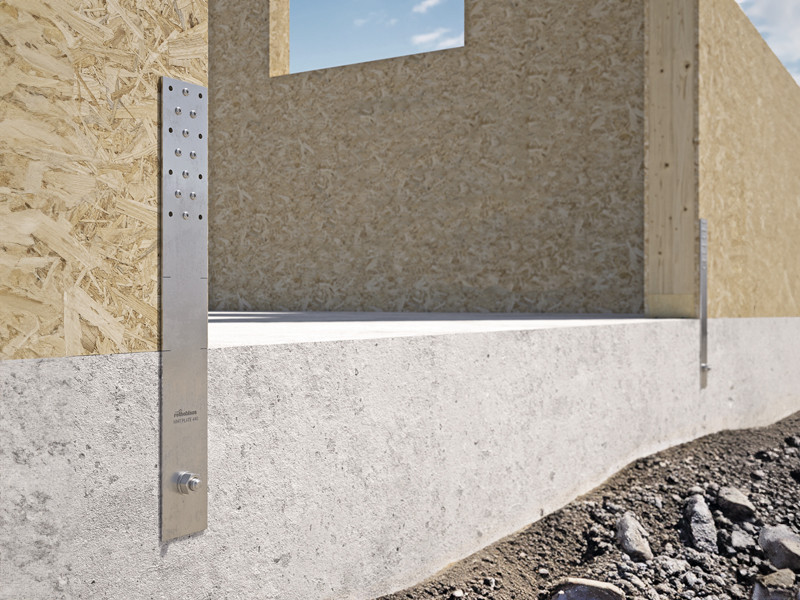

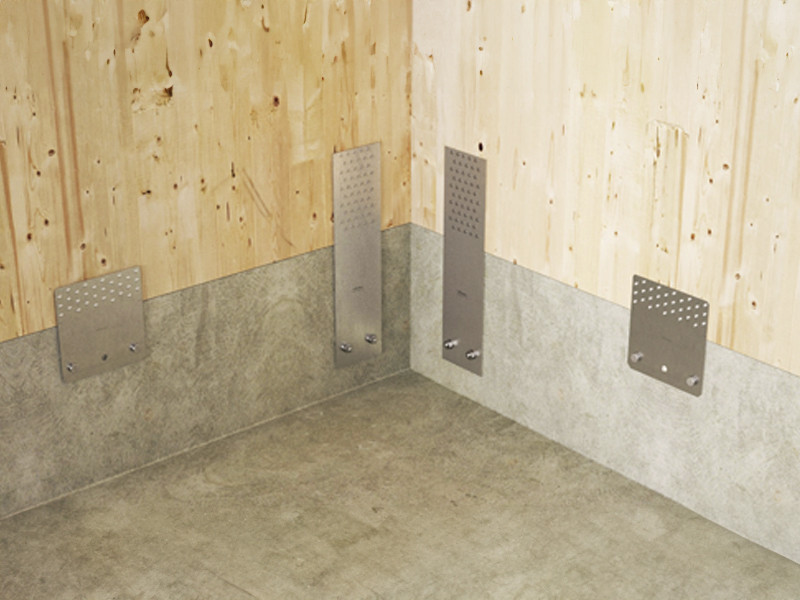

La placa para madera WHT PLATE C es ideal para realizar conexiones continuas de tracción de paneles CLT y estructuras de entramado a la subestructura de hormigón armado.

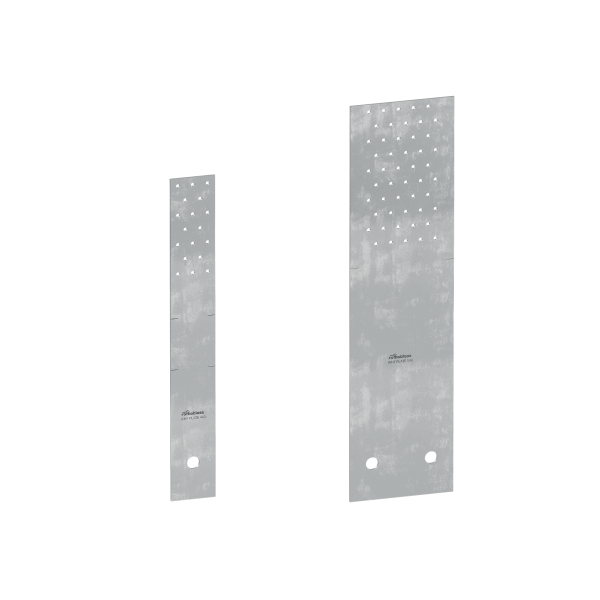

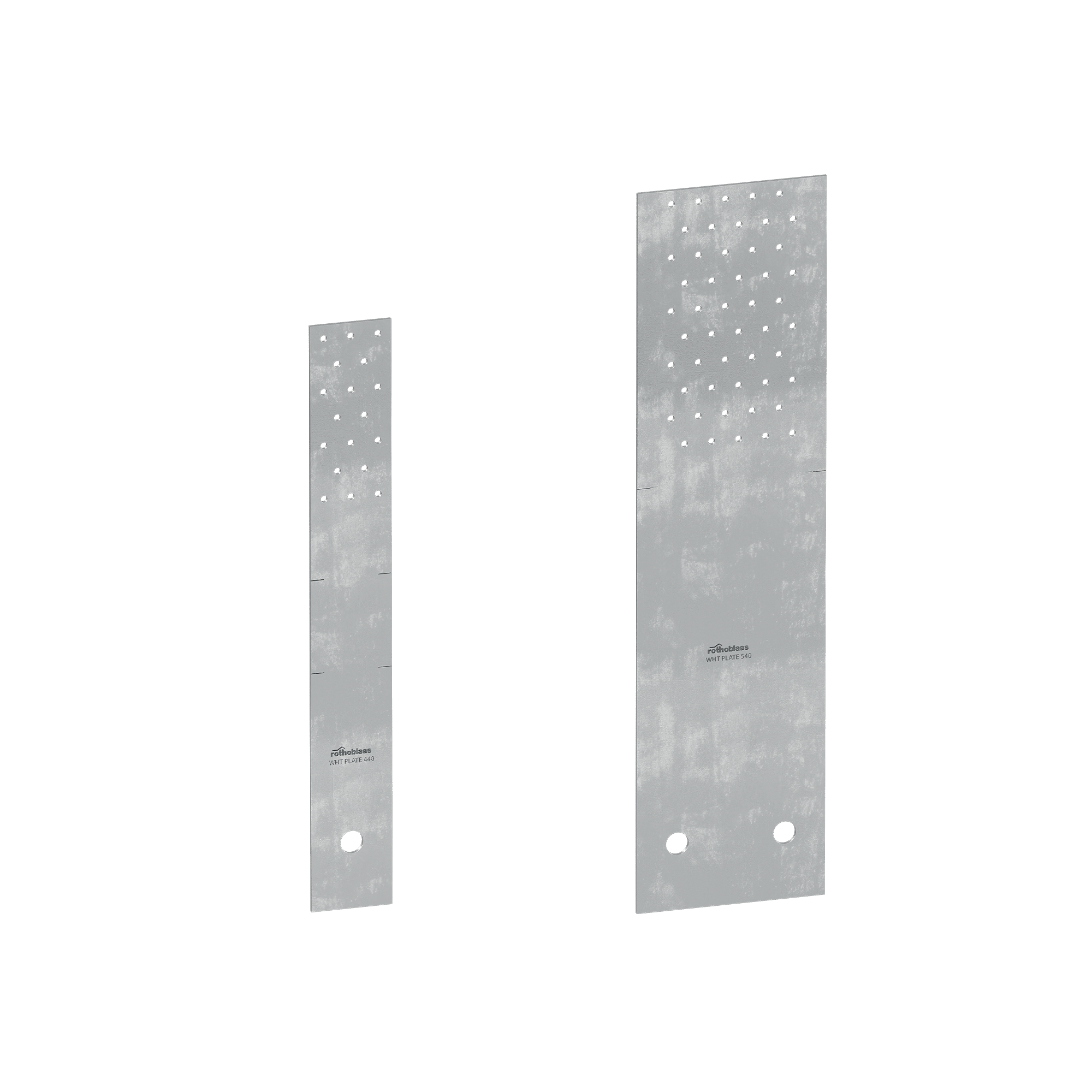

Disponible en dos versiones: WHT PLATE 440 para estructuras de entramado y WHT PLATE 540 para estructuras de paneles CLT.

WHT PLATE C, LA PLACA METÁLICA PARA UNIONES MADERA-HORMIGÓN DE TRACCIÓN

La alta resistencia a la tracción permite optimizar la cantidad de placas instaladas, asegurando un considerable ahorro de tiempo. Productos marcados CE y valores de resistencia precalculados/listos para usar, también para diferentes espesores de bordillo o cadena.

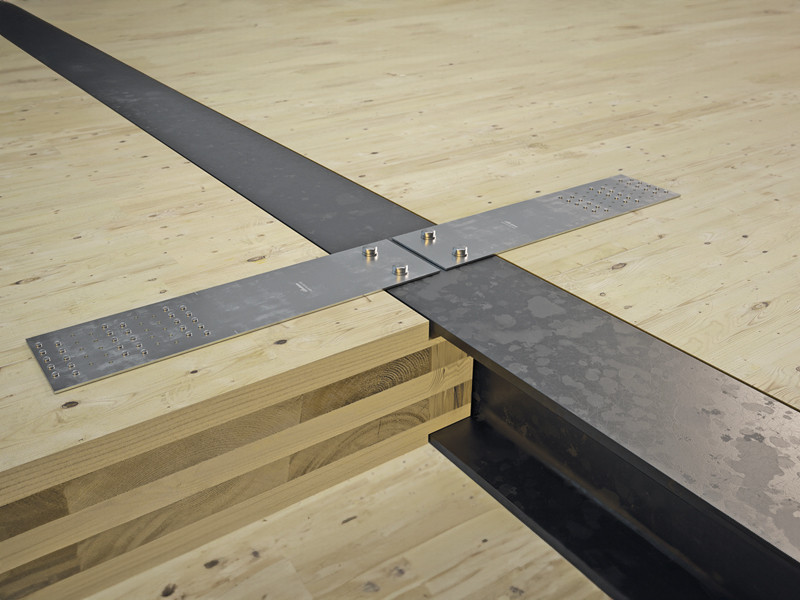

Además de su función natural, es ideal para resolver puntualmente situaciones especiales que requieren la transferencia de fuerzas de tracción de la madera al hormigón.

En presencia de solicitaciones de diferente magnitud o de una capa de nivelación, es posible usar clavos parciales precalculados. De acero al carbono con zincado galvanizado, es ideal para aplicarse en CLT, LVL, madera maciza y laminada, estructuras de entramado y paneles a base de madera.

Documentación

Ficha técnica
Declaración de prestaciones (DOP) Descargar
CAD Files
BIM.ifc File
BIM.rfa File

WHT PLATE C

CÓDIGO B
[mm]
H
[mm]
s
[mm]
unid.
WHTPLATE440 60 440 3 10
WHTPLATE540 140 540 3 10
