HOME FIJACIóN ANGULARES Y PLACAS PLACAS Y FLEJES PERFORADOS LBV

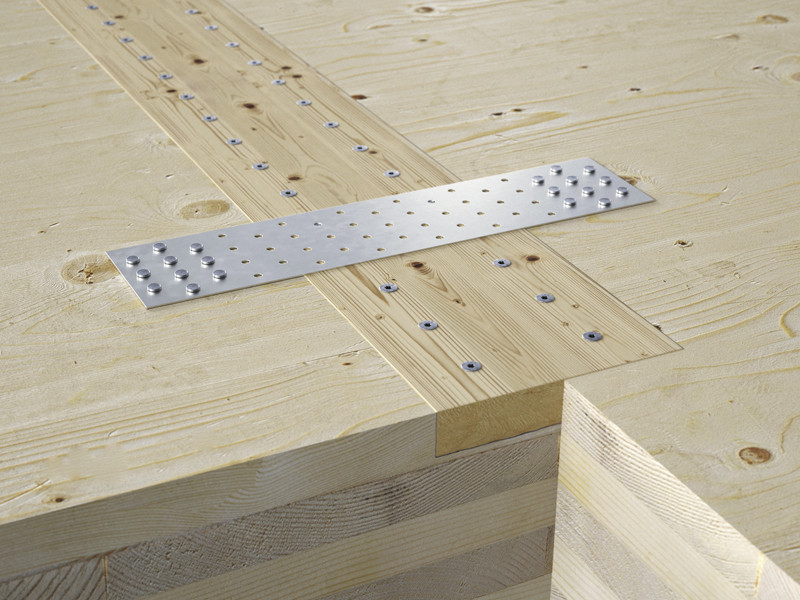

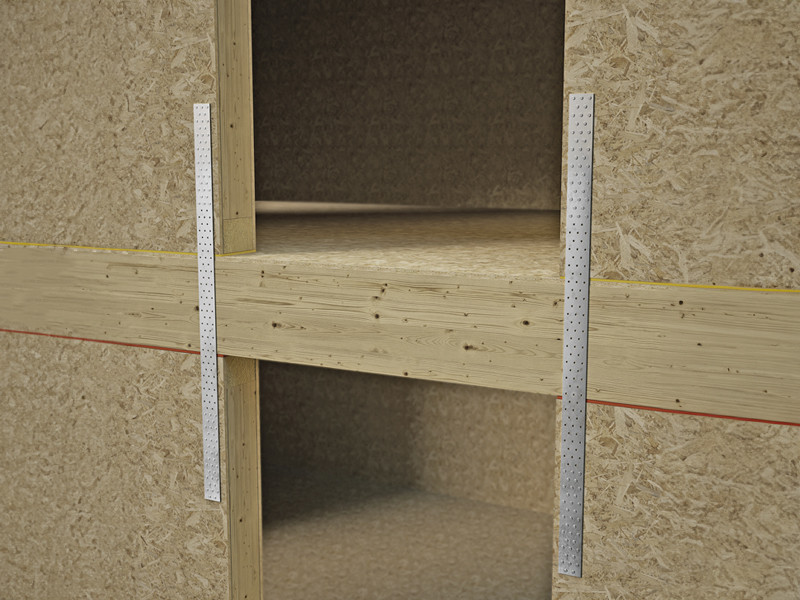

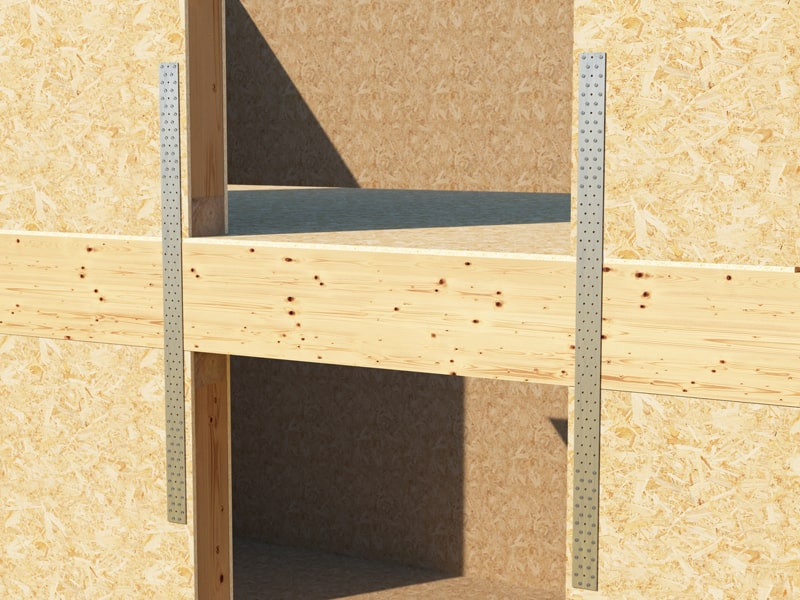

aplicación-placas-perforadas-lbv
aplicación-placas-perforadas-lbv

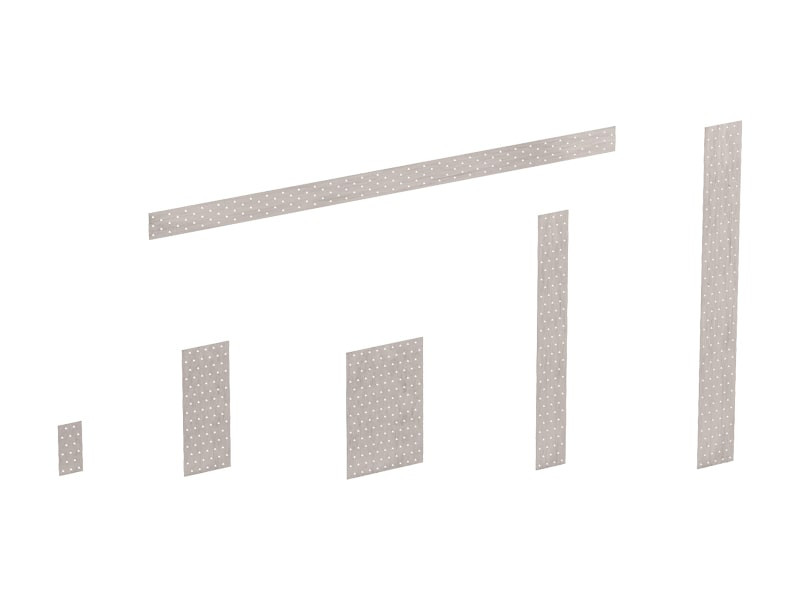

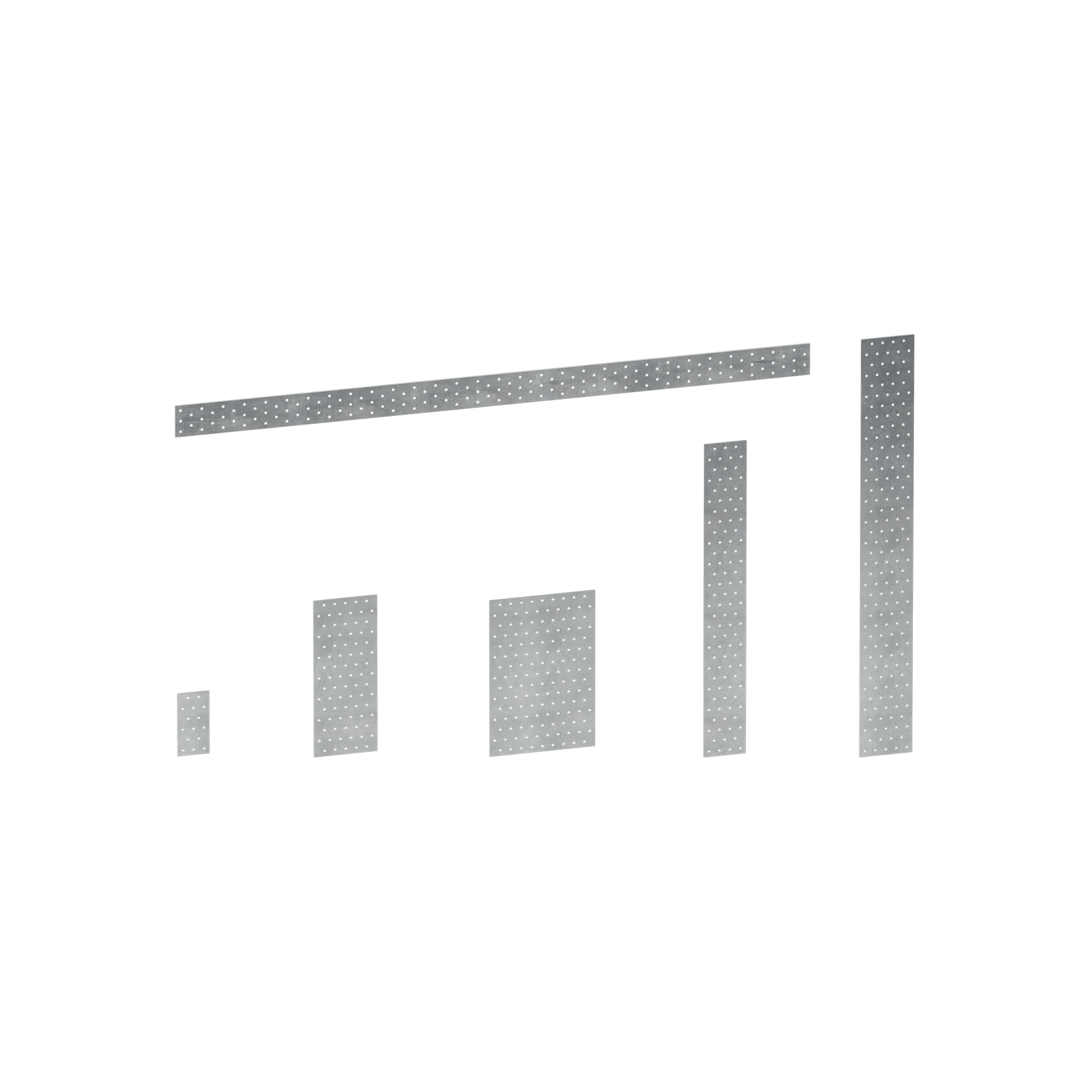

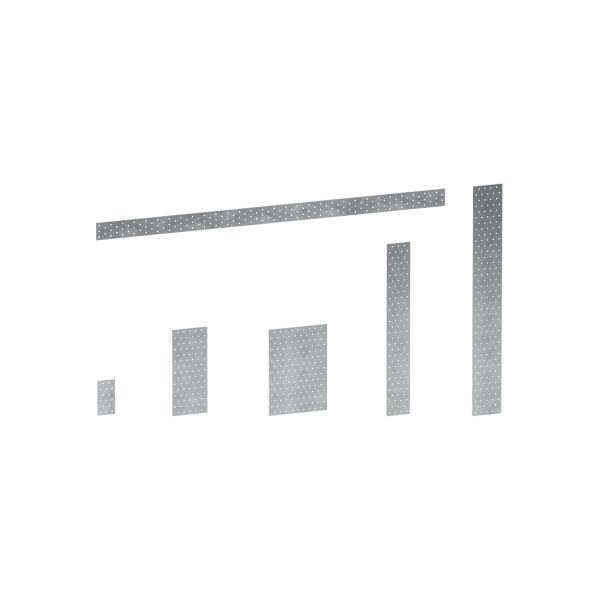

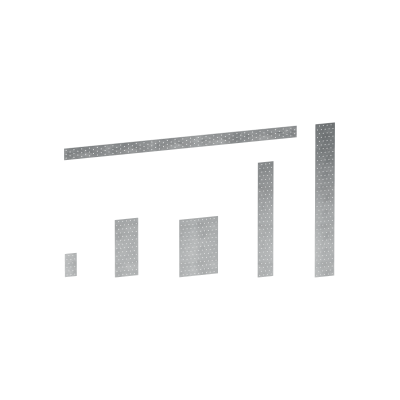

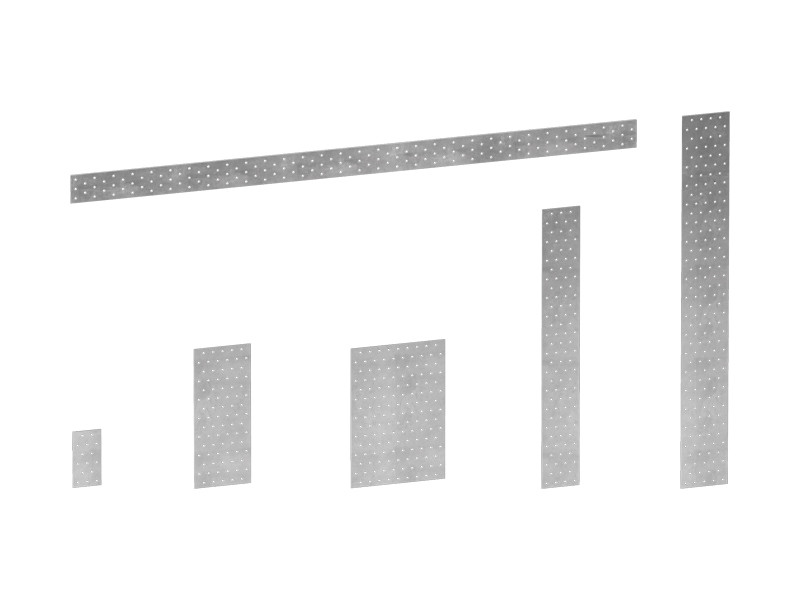

LBV

PLACAS PERFORADAS

Disponibles en varios formatos, están diseñadas para responder a todas las exigencias de proyecto y construcción, desde uniones simples de vigas y viguetas a las uniones más importantes entre plantas.

Los formatos responden a todas las exigencias más comunes minimizando los tiempos de instalación. Excelente relación coste/rendimiento. Ideales para uniones estructurales que requieren resistencia a la tracción.

Geometría y material garantizados por el marcado CE.

Contactar con el agente

Documentación

  • Ficha técnica
  • CAD Files
  • BIM.ifc File
  • BIM.rfa File
  • LBV Calculator – Spreadsheet according to NDS (USA building code)

LBV 1,5 mm

CÓDIGO B
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 H
[in]
 s
[in]
 unid.
DOP
LBV60600 60 600 1.5 2 3/8'' 23 5/8'' 0.059 10
LBV60800 60 800 1.5 2 3/8'' 31 1/2'' 0.059 10
LBV80600 80 600 1.5 3 1/8'' 23 5/8'' 0.059 10
LBV80800 80 800 1.5 3 1/8'' 31 1/2'' 0.059 10
LBV100800 100 800 1.5 4'' 31 1/2'' 0.059 10

LBV 2,0 mm

CÓDIGO B
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 H
[in]
 s
[in]
 unid.
DOP
LBV40120 40 120 2 1 9/16'' 4 3/4'' 0.079 200
LBV40160 40 160 2 1 9/16'' 6 1/4'' 0.079 50
LBV60140 60 140 2 2 3/8'' 5 1/2'' 0.079 50
LBV60200 60 200 2 2 3/8'' 8'' 0.079 100
LBV60240 60 240 2 2 3/8'' 9 1/2'' 0.079 100
LBV80200 80 200 2 3 1/8'' 8'' 0.079 50
LBV80240 80 240 2 3 1/8'' 9 1/2'' 0.079 50
LBV80300 80 300 2 3 1/8'' 11 3/4'' 0.079 50
LBV100140 100 140 2 4'' 5 1/2'' 0.079 50
LBV100200 100 200 2 4'' 8'' 0.079 50
LBV100240 100 240 2 4'' 9 1/2'' 0.079 50
LBV100300 100 300 2 4'' 11 3/4'' 0.079 50
LBV100400 100 400 2 4'' 15 3/4'' 0.079 20
LBV100500 100 500 2 4'' 19 3/4'' 0.079 20
LBV120200 120 200 2 4 3/4'' 8'' 0.079 50
LBV120240 120 240 2 4 3/4'' 9 1/2'' 0.079 50
LBV120300 120 300 2 4 3/4'' 11 3/4'' 0.079 50
LBV140400 140 400 2 5 1/2'' 15 3/4'' 0.079 15
LBV160400 160 400 2 6 1/4'' 15 3/4'' 0.079 15
LBV200300 200 300 2 8'' 11 3/4'' 0.079 15

LBV 2,0 x 1200 mm

CÓDIGO B
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 H
[in]
 s
[in]
 unid.
DOP
LBV401200 40 1200 2 1 9/16'' 47 1/4'' 0.079 20
LBV601200 60 1200 2 2 3/8'' 47 1/4'' 0.079 20
LBV801200 80 1200 2 3 1/8'' 47 1/4'' 0.079 20
LBV1001200 100 1200 2 4'' 47 1/4'' 0.079 10
LBV1201200 120 1200 2 4 3/4'' 47 1/4'' 0.079 10
LBV1401200 140 1200 2 5 1/2'' 47 1/4'' 0.079 10
LBV1601200 160 1200 2 6 1/4'' 47 1/4'' 0.079 10
LBV1801200 180 1200 2 7 1/8'' 47 1/4'' 0.079 10
LBV2001200 200 1200 2 8'' 47 1/4'' 0.079 5
LBV2201200 220 1200 2 8 5/8'' 47 1/4'' 0.079 5
LBV2401200 240 1200 2 9 1/2'' 47 1/4'' 0.079 5
LBV2601200 260 1200 2 10 1/4'' 47 1/4'' 0.079 5
LBV2801200 280 1200 2 11'' 47 1/4'' 0.079 5
LBV3001200 300 1200 2 11 3/4'' 47 1/4'' 0.079 5
LBV4001200 400 1200 2 15 3/4'' 47 1/4'' 0.079 5
