PIE DE PILAR EN CRUZ

X10

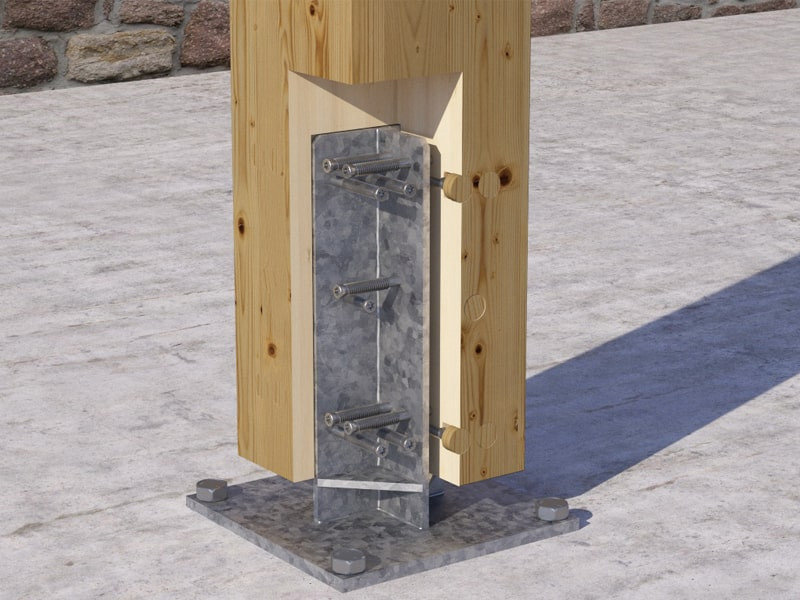

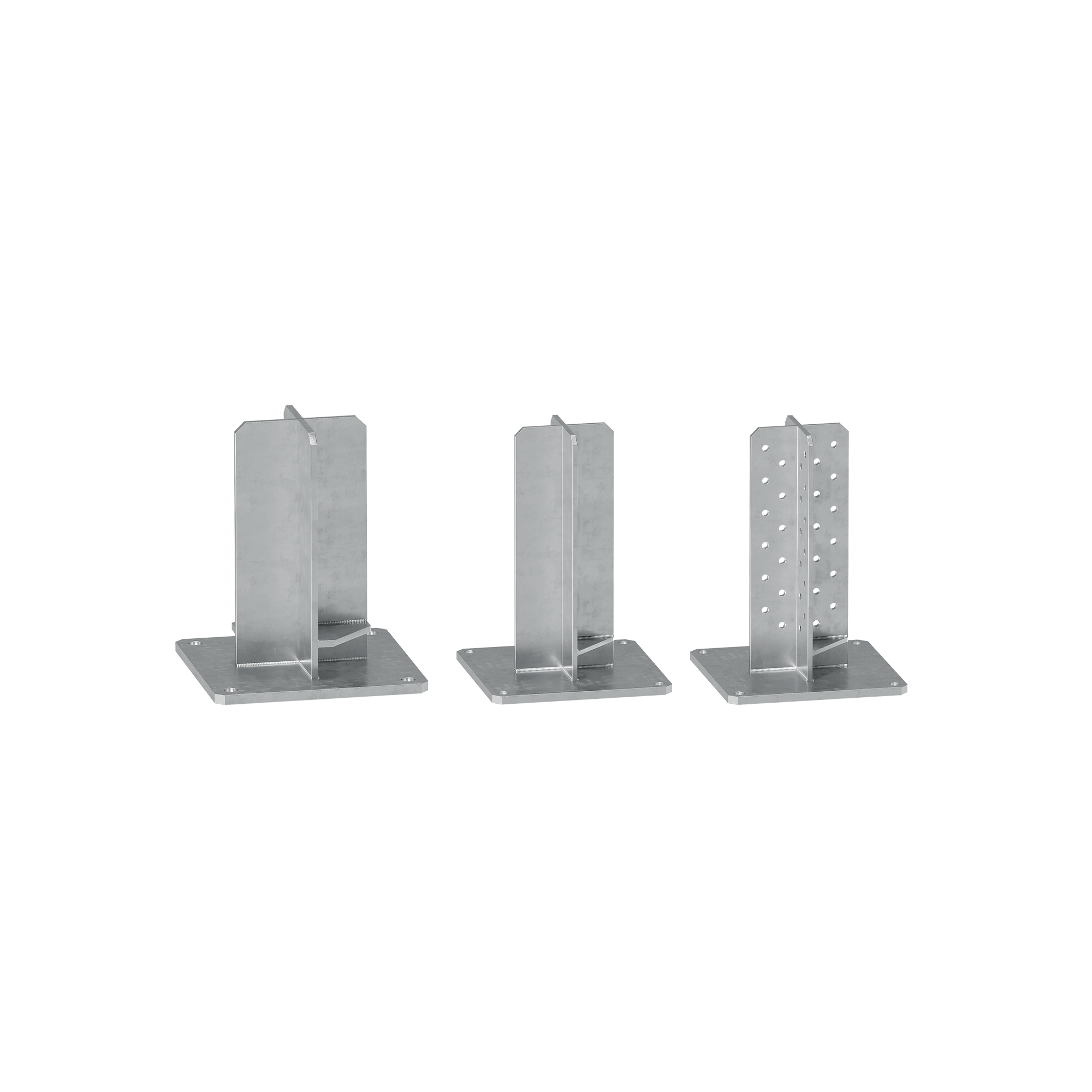

El modelo X10 es un pie de pilar completamente oculto que ofrece diferentes grados de resistencia en función de la configuración de fijación utilizada. Es ideal para realizar pérgolas o cenadores que no requieren contravientos, permaneciendo abiertos por todos los lados.

  • pie de pilar en cruz
  • pie de pilar en cruz
  • pie de pilar en cruz
  • pie de pilar en cruz

Video

X10, EL PIE DE PILAR OCULTO QUE ASEGURA RESISTENCIAS ALTAS Y UN ÓPTIMO RESULTADO ESTÉTICO A TUS ESTRUCTURAS EXTERIORES

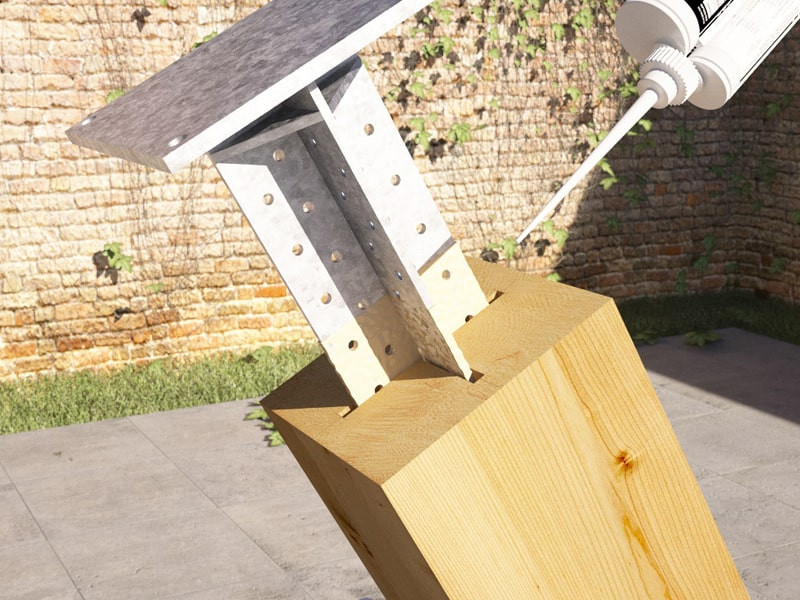

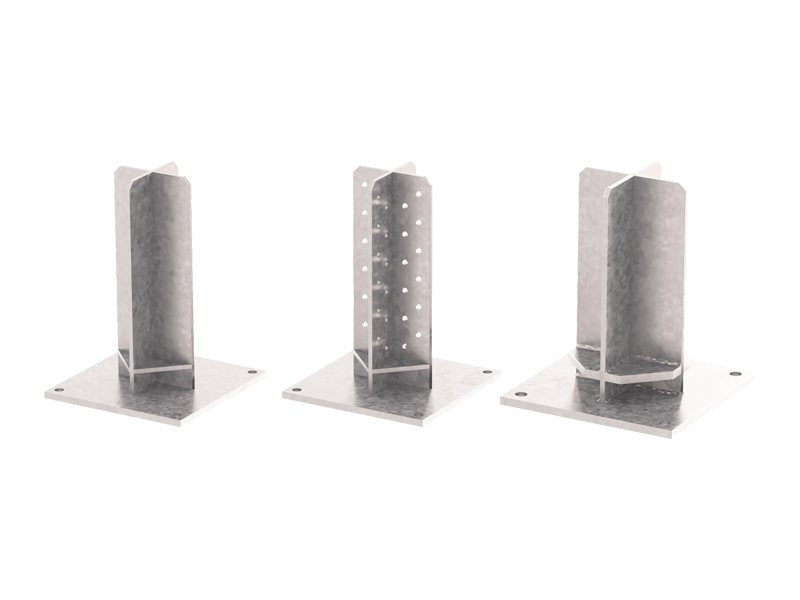

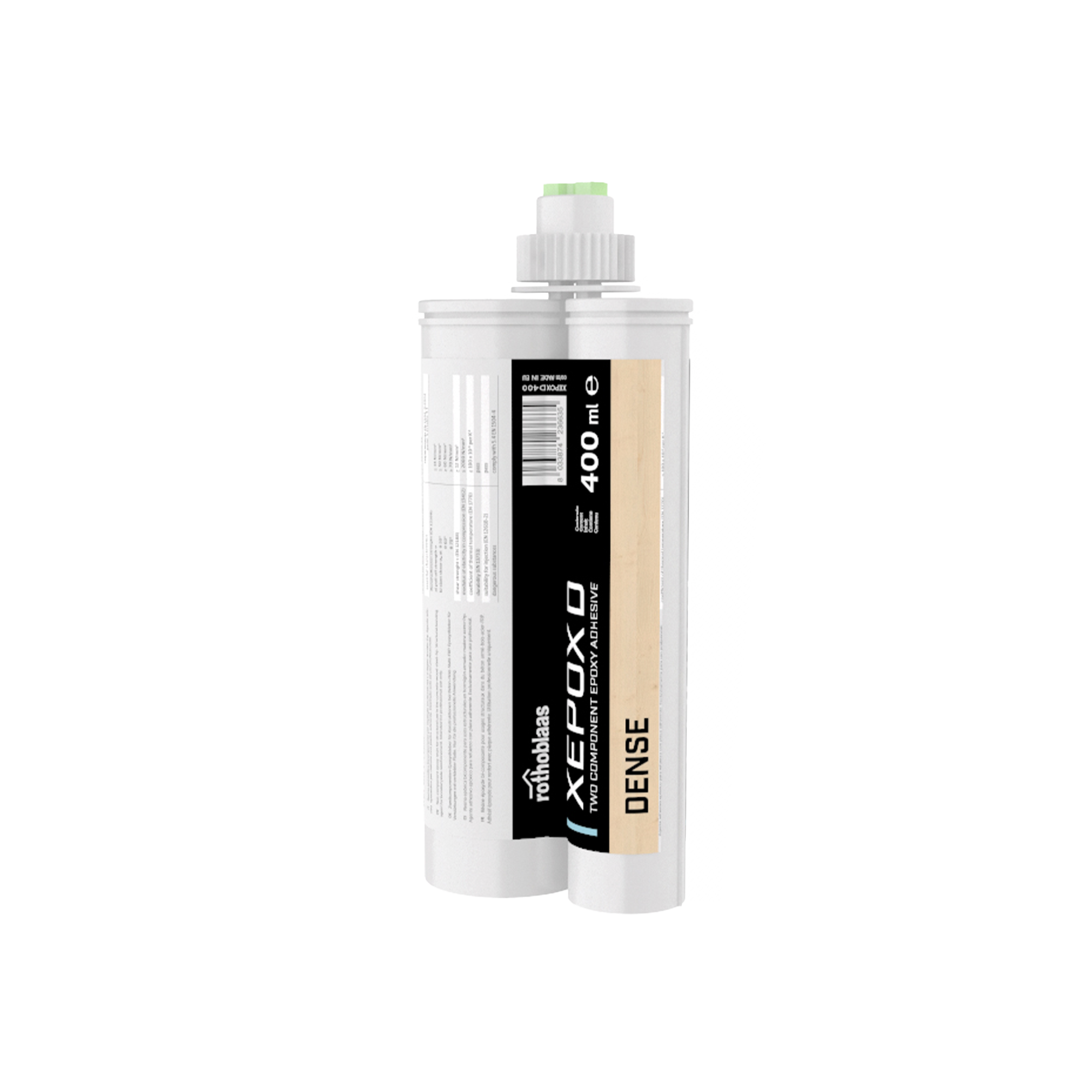

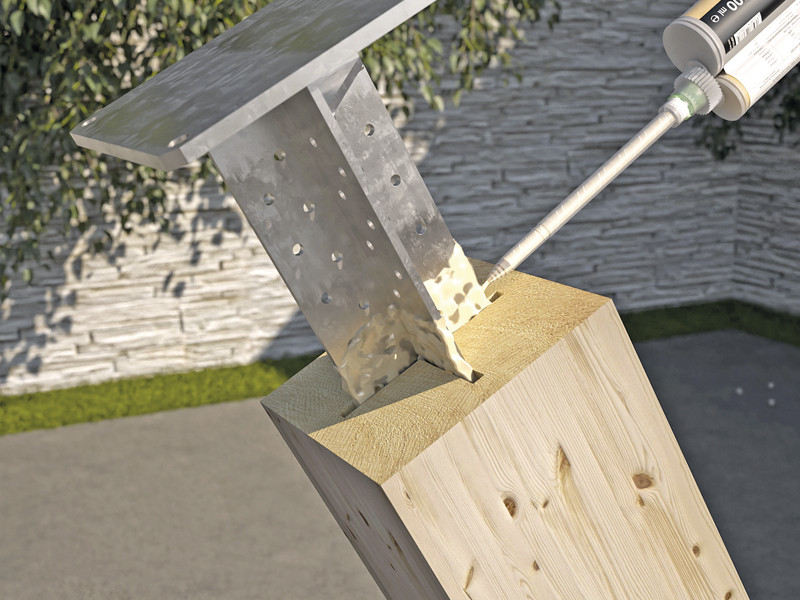

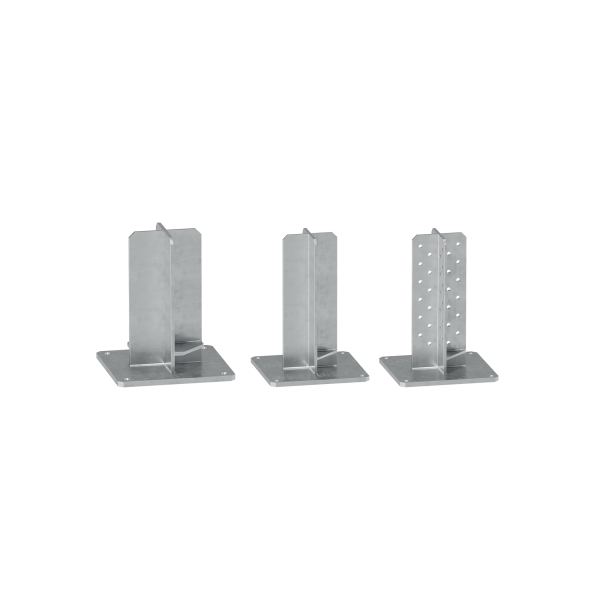

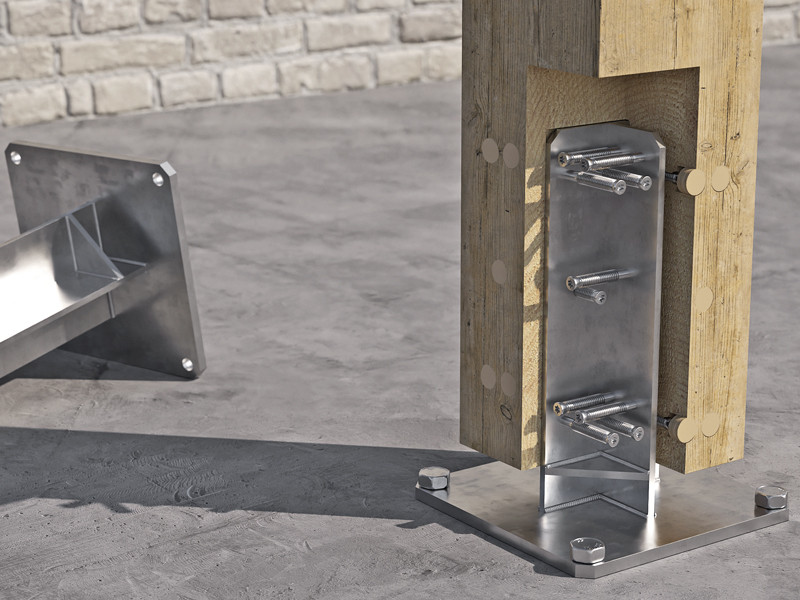

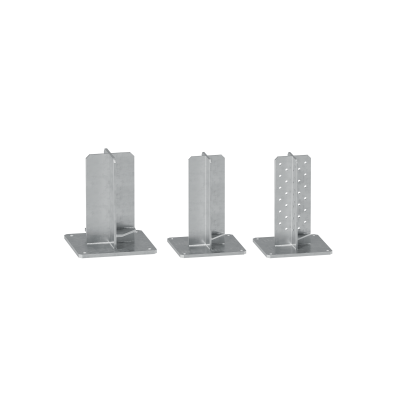

El pie de pilar para madera X10 está disponible en dos versiones: sin agujeros, para usar con pasadores autoperforantes SBD, pasadores lisos o pernos; con agujeros en toda la superficie, para usar con adhesivo epoxi XEPOX.

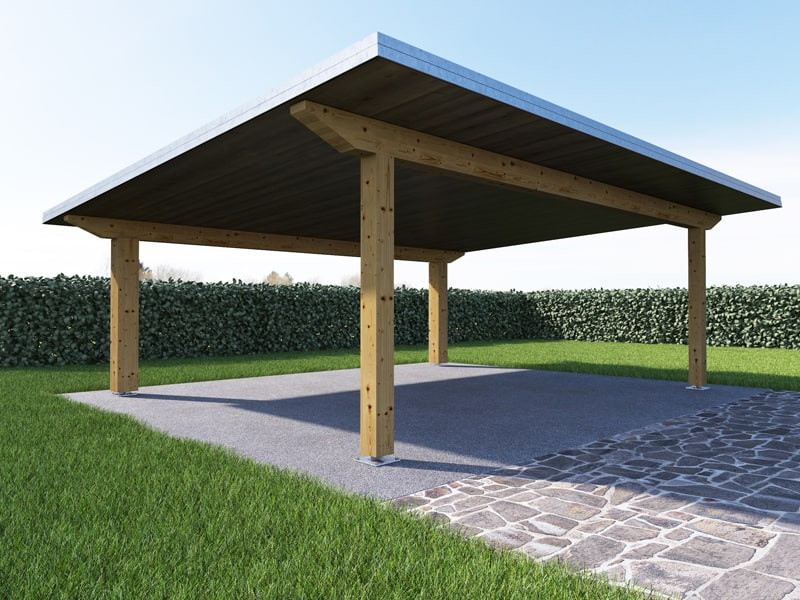

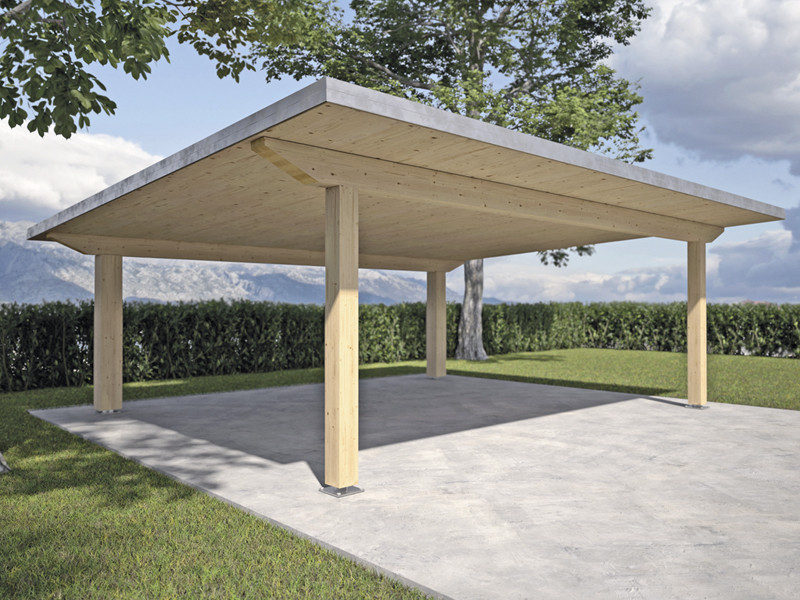

El vínculo estático en la base absorbe las fuerzas verticales y horizontales con lo cual es posible realizar pérgolas o cenadores que no requieren contravientos, permaneciendo abiertos en los cuatro lados.

X10 es resistente al momento de flexión para poder realizar vínculos de semiempotramiento en la base; los valores del momento característico están certificados en las dos direcciones.

La configuración en cruz y la disposición de las fijaciones están diseñadas para obtener diferentes grados de resistencia. De acero al carbono galvanizado en caliente, es ideal para usarse en exteriores en clases de servicio 1, 2 y 3 con madera maciza o laminada, CLT y LVL.

Contactar el técnico comercial Descargar el catálogo

Documentación

Ficha técnica
Ficha técnica USA
Certification ETA
Declaración de prestaciones (DOP) Descargar
Especificaciones técnicas
CAD Files
BIM.ifc File
BIM.rfa File
Contactar el técnico comercial Descargar el catálogo

XS10

CÓDIGO B
[mm]
 P
[mm]
 H
[mm]
 s
[mm]
 unid.
XS10120 220 220 310 6 1
XS10160 260 260 312 8 1

XR10

CÓDIGO B
[mm]
 P
[mm]
 H
[mm]
 s
[mm]
 unid.
XR10120 120 120 310 6 1

Specifications

Suministro y colocación de pie de pilar en cruz para estructuras de madera , tipo X10.
Marcado CE conforme con ETA 10/0422

Campos de aplicación:

– Uniones para pilares de madera, clases de servicio 1, 2 y 3

Material:

– Acero al carbono galvanizado en caliente

Geometría:

Angular:

– H (mm) = :
– Placa base (mm) = :
– Espesor (mm) = :

Indicaciones para la colocación y prestaciones mecánicas según lo declarado en las fichas técnicas del producto y lo previsto en los documentos técnicos del proyecto.
