ESTRIBOS PARA VIGAS DE MADERA OCULTOS DE ALUMINIO ALUMIDI
Estribos para vigas de madera: uniones ocultas para forjados y cubiertas

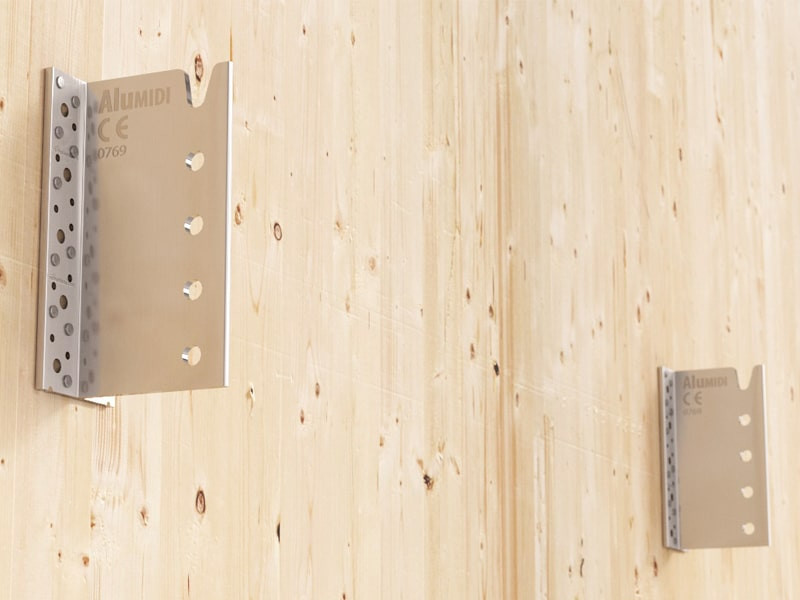

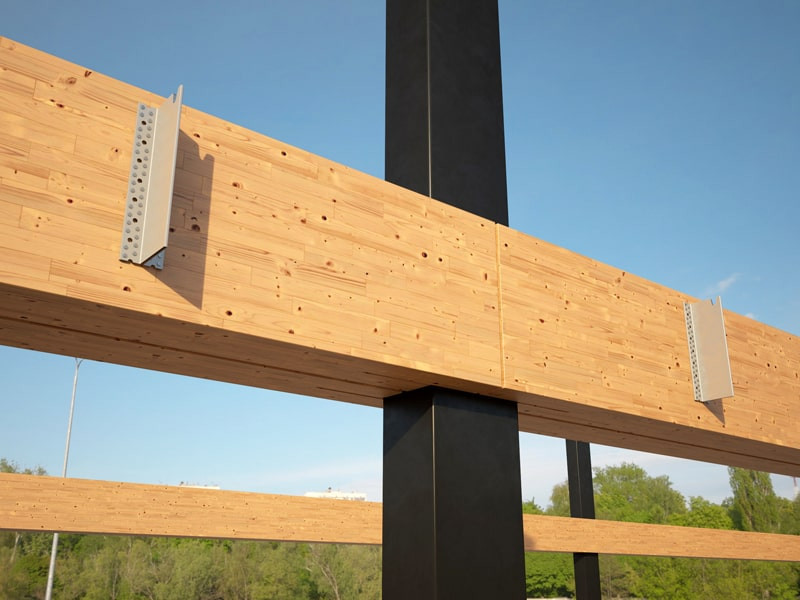

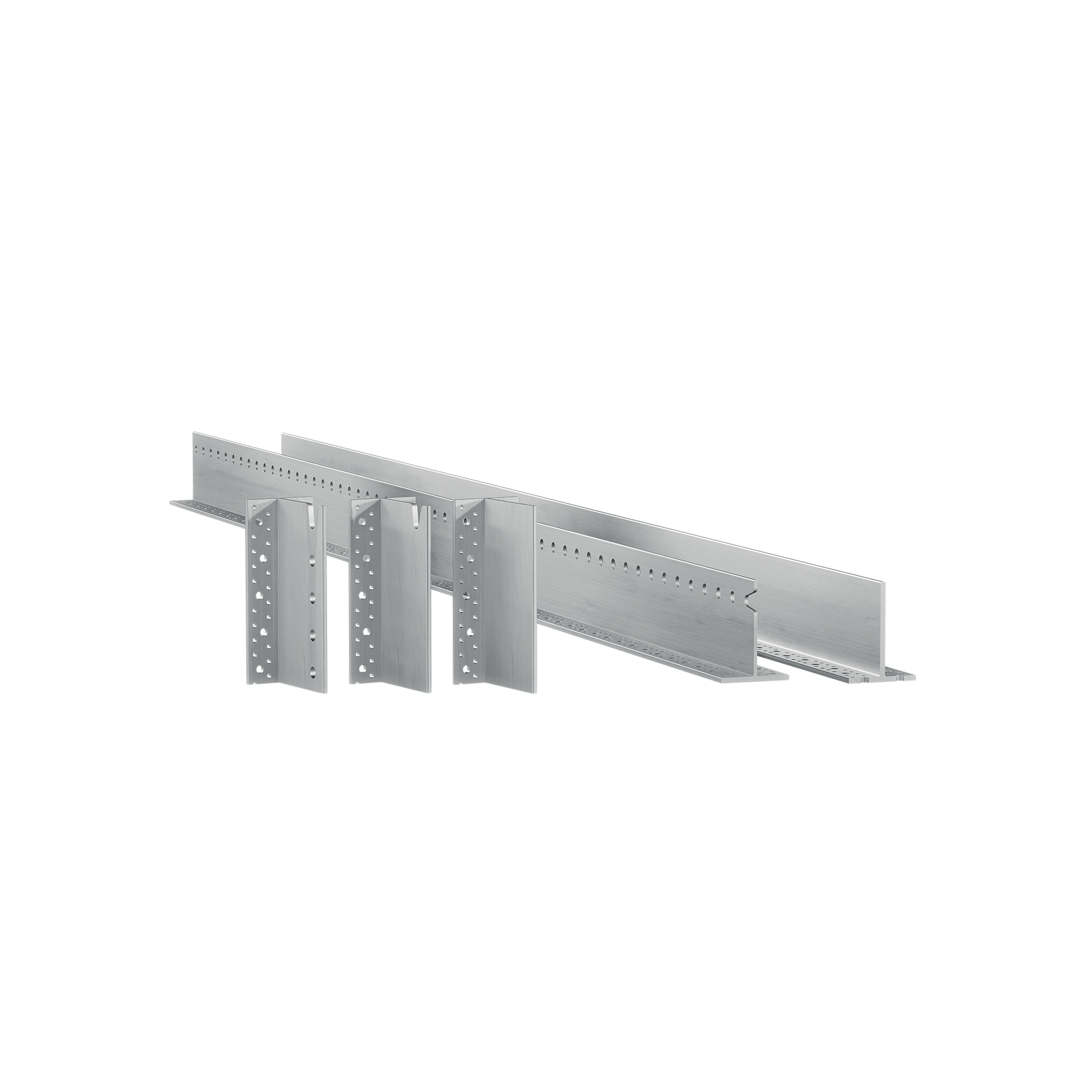

ALUMIDI es el soporte para vigas de madera producido por extrusión de aleación de aluminio EN AW-6005A, sin soldaduras. Diseñado para uniones ocultas madera-madera y madera-hormigón, se puede aplicar en madera maciza softwood y hardwood, madera laminada, LVL y CLT. Adecuado para forjados y cubiertas de medianas dimensiones, también se puede utilizar en estructuras viga y pilar y en ambientes exteriores no agresivos. La unión oculta garantiza la continuidad estética y cumple con los requisitos de resistencia al fuego.
Soportes para vigas de madera ocultos certificados: resistencias, versiones y sistemas de fijación
Los estribos para vigas de madera ocultos ALUMIDI están certificados ETA-09/0361 con resistencias ensayadas en todas las direcciones (vertical, horizontal y axial), también para vigas inclinadas y en zonas sísmicas.

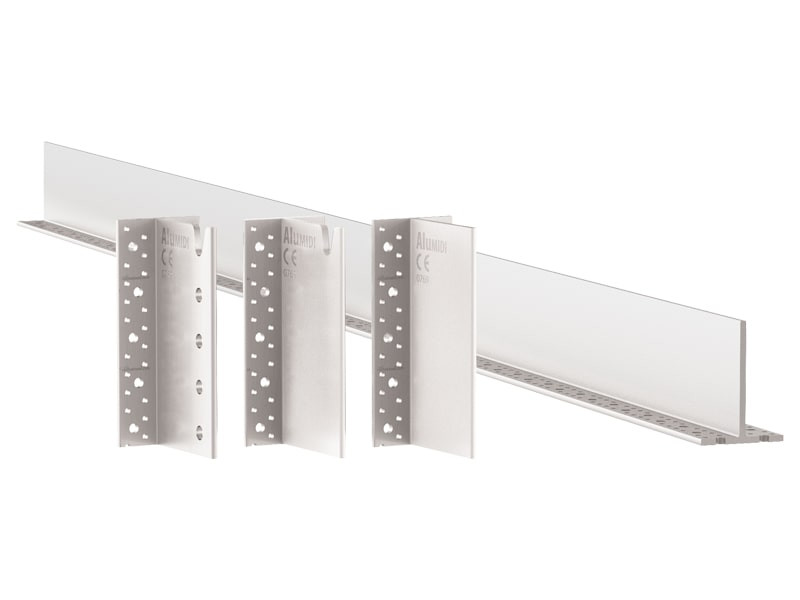

Tres versiones disponibles: sin agujeros, con agujeros y con avellanado superior para instalación de arriba a abajo

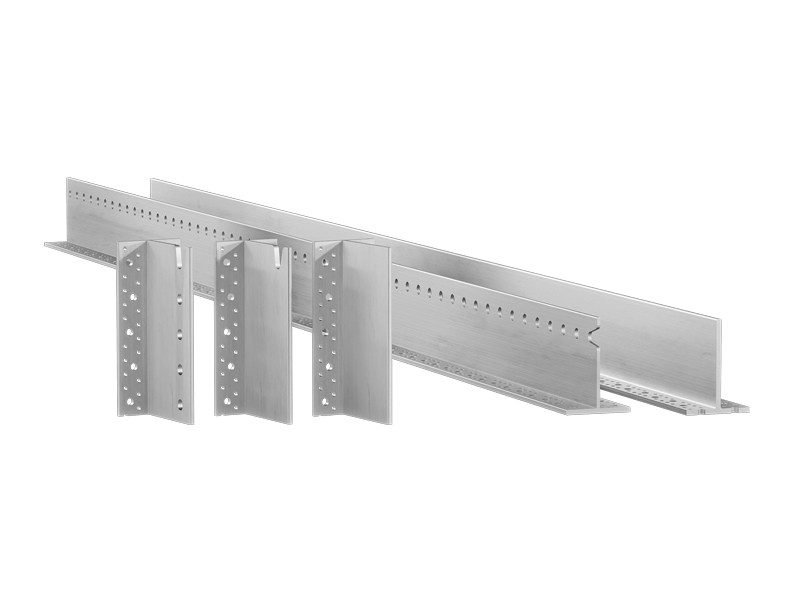

• Versión larga de 2200 mm, con posibilidad de cortarla cada 40 mm
• Agujeros optimizados para diferentes soportes: madera con clavos LBA o tornillos LBS, hormigón armado con anclaje químico VIN-FIX y acero con pernos
• Compatibilidad con pasadores autoperforantes SBD, para una mayor tolerancia en las superficies irregulares

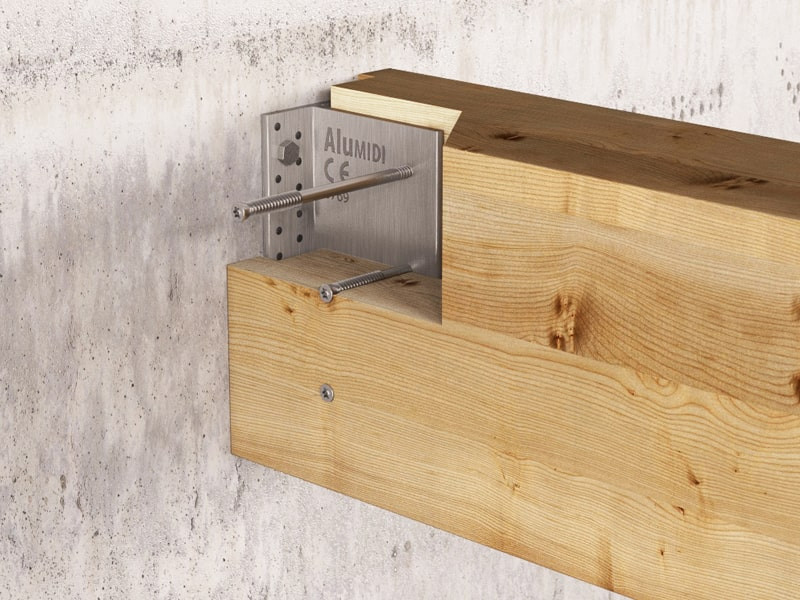

Soportes para vigas de madera ocultos: ¿también son adecuados para hormigón?
Sí. ALUMIDI está certificado para uniones tanto madera-madera como madera-hormigón, con valores estáticos ensayados para las dos configuraciones.

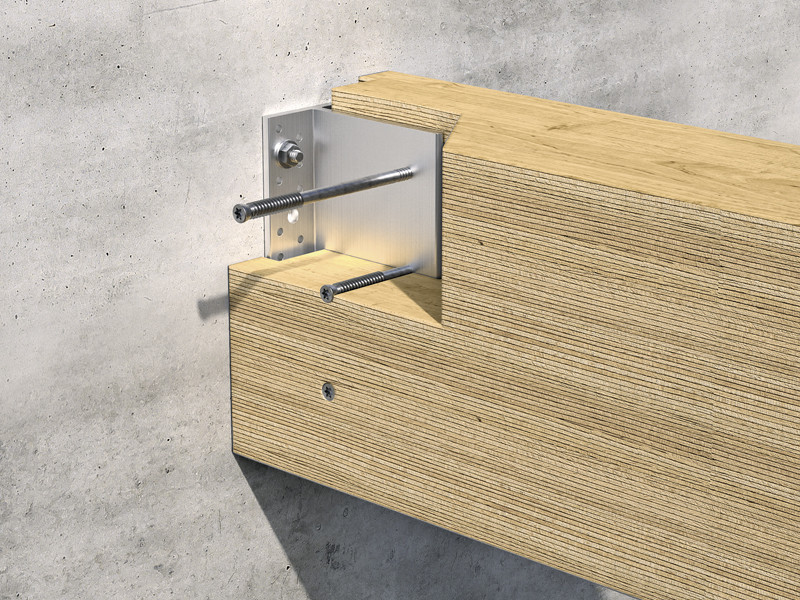

Para la fijación en hormigón se utiliza el anclaje químico VIN-FIX Ø8 de acuerdo con ETA-20/0363, con barras roscadas INA instaladas en filas alternas.
También se pueden utilizar otros anclajes, que deben calcularse mediante el software MyProject.

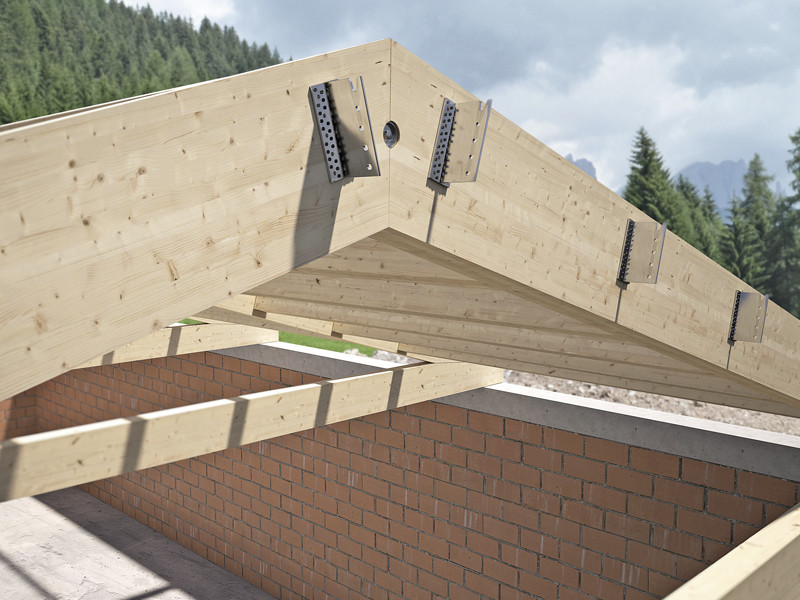

¿Es posible utilizar soportes ocultos con vigas inclinadas?
Sí. ALUMIDI también se puede utilizar con vigas inclinadas, en las que las cargas no actúan en una sola dirección, sino que se combinan entre sí.
Las resistencias también han sido ensayadas para configuraciones no ortogonales, por lo que el sistema es adecuado para cubiertas inclinadas, entramados tridimensionales y estructuras prefabricadas.
La unión debe diseñarse teniendo en cuenta el ángulo de inclinación y las limitaciones.
¿Cómo instalar los estribos para vigas de madera ocultos durante la prefabricación?
Por lo general, los estribos se instalan en fase de prefabricación, con mecanizados precisos en los elementos de madera que facilitan el correcto acoplamiento en la obra.
La colocación sigue unas secuencias precisas y requiere que se respeten las cotas y las profundidades de inserción previstas, para garantizar la correcta transferencia de las cargas.
Documentación
-
Ficha técnica
- Ficha técnica Croatian
- Ficha técnica Czech
- Ficha técnica English Eurocode 5
- Ficha técnica English USA NDS
- Ficha técnica French
- Ficha técnica German
- Ficha técnica Greek
- Ficha técnica Hungarian
- Ficha técnica Italian
- Ficha técnica Polish
- Ficha técnica Portuguese
- Ficha técnica Romanian
- Ficha técnica Russian
- Ficha técnica Slovak
- Ficha técnica Slovene
- Ficha técnica Spanish
-
Certification ETA
-
CAD Files
-
Archivos para Concrete Anchors
-
BIM.ifc File
-
BIM.rfa File

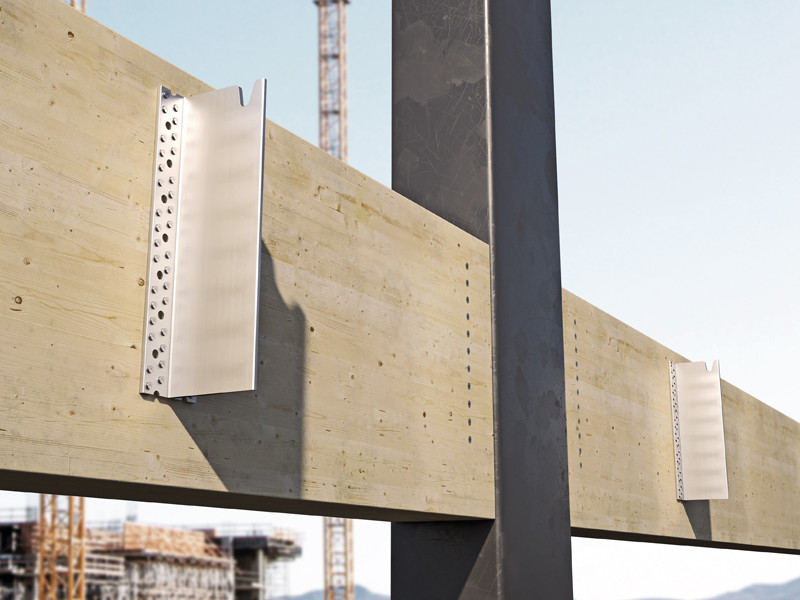

ALUMIDI SIN AGUJEROS
ALUMIDI SIN AGUJEROS CON AVELLANADO SUPERIOR
