CTC
CTC es el conector diseñado específicamente para forjados de madera-hormigón.
Es un sistema aprobado, autoperforante, reversible, rápido y no invasivo. Garantiza excelentes prestaciones estructurales y acústicas y se puede utilizar tanto en forjados nuevos de madera-hormigón como en intervenciones de rehabilitación de estructuras existentes.
El sistema asegura una transferencia de fuerzas de corte constante, una elevada acción compuesta y una considerable ductilidad, a la vez que garantiza unas prestaciones optimizadas y un comportamiento fiable en configuraciones continuas y de varios tramos en forjados colaborantes madera-hormigón.
Conector para forjados de madera-hormigón
CTC es el conector para la construcción y la rehabilitación estructural de forjados de madera-hormigón. Se trata de una fijación para madera-hormigón con certificación CE según ETA 19/0244.

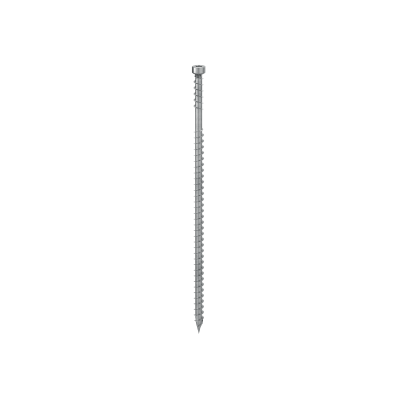

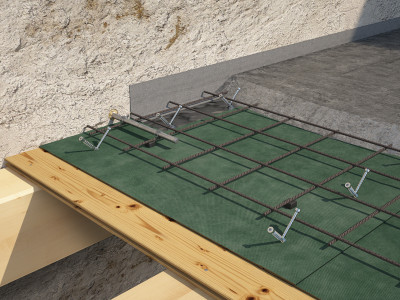

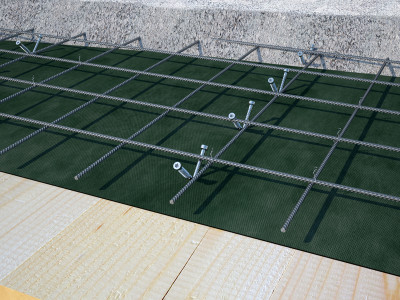

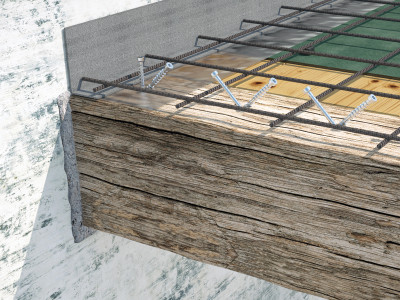

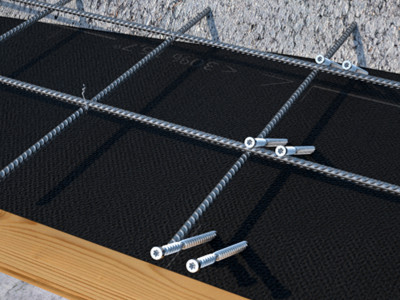

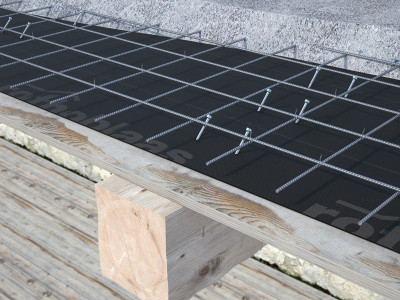

El sistema ha sido ensayado y calculado con disposición paralela y cruzada de los conectores a 45° y 30°, con y sin entablado de madera. Está dotada de una punta autoperforante y de una cabeza cilíndrica avellanada. La contrarrosca bajo cabeza sirve de indicador de colocación, lo que facilita la correcta instalación con un simple vistazo. Esta característica también aumenta la fuerza del apretado en el interior del hormigón y reduce los tiempos de colocación y de inspección en la obra.
Descripción
El conector está disponible en dos diámetros, 7 mm | 0,28 pulgadas y 9 mm | 0,36 pulgadas, y dos longitudes, 160 mm | 6 1/4 pulgadas y 240 mm | 9 1/2 pulgadas, para optimizar el número de fijaciones. Los valores de rigidez también se han calculado en presencia de lámina de freno de vapor y de aislante acústico. De hecho, las prestaciones se mantienen incluso cuando se combina con láminas fonoaislantes, por lo que garantiza tanto la reducción del ruido como la eficiencia estructural.
CTC también está ensayado, certificado y calculado para maderas de alta densidad. Realizado en acero al carbono con zincado galvanizado, el conector para forjados madera-hormigón está aprobado para el uso en paneles a base de madera, madera maciza, madera laminada, CLT, LVL y maderas de alta densidad.
Es conforme a las clases de servicio 1 y 2 según el Eurocódigo y a las condiciones de funcionamiento en seco definidas por la normativa NDS.
La fijación también está incluida en el ICC-ES Evaluation Report ESR-4645 y el ICC-ES Listing Report ELC-4645, que proporcionan una verificación independiente de la conformidad y la calidad.
Por último, el conector CTC está incorporado en el software de cálculo estructural MyProject, para permitir a los ingenieros modelar y optimizar los sistemas de forjados de madera-hormigón con datos de proyecto verificados.
¿Qué es un forjado de madera-hormigón y por qué utilizar un conector como CTC?
Un forjado de madera-hormigón es un sistema estructural híbrido que combina paneles de madera con una capa superior de hormigón, lo que permite obtener una mayor rigidez, confort acústico y durabilidad. El uso de un conector como CTC garantiza la transferencia fiable de fuerzas de corte y una buena ductilidad, y, por lo tanto, optimiza las prestaciones tanto en las nuevas construcciones como en las intervenciones de rehabilitación de edificios.
