CONECTOR PARA FORJADOS DE MADERA-HORMIGÓN
CTC
CTC es el conector para pisos madera-hormigón. Sistema homologado, autoperforante, reversible, rápido y no invasivo.
Excelentes prestaciones estáticas y acústicas tanto en los nuevos forjados como en la reestructuración de aquellos ya existentes.

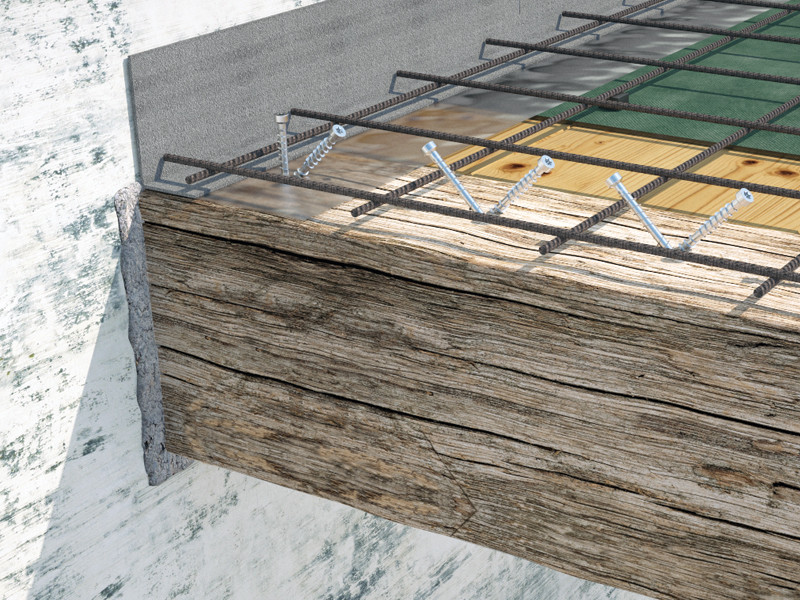

CTC, el conector para restaurar los pisos madera-hormigón.
CTC el conector madera-hormigón con especifica certificación CE según ETA-19/0244.

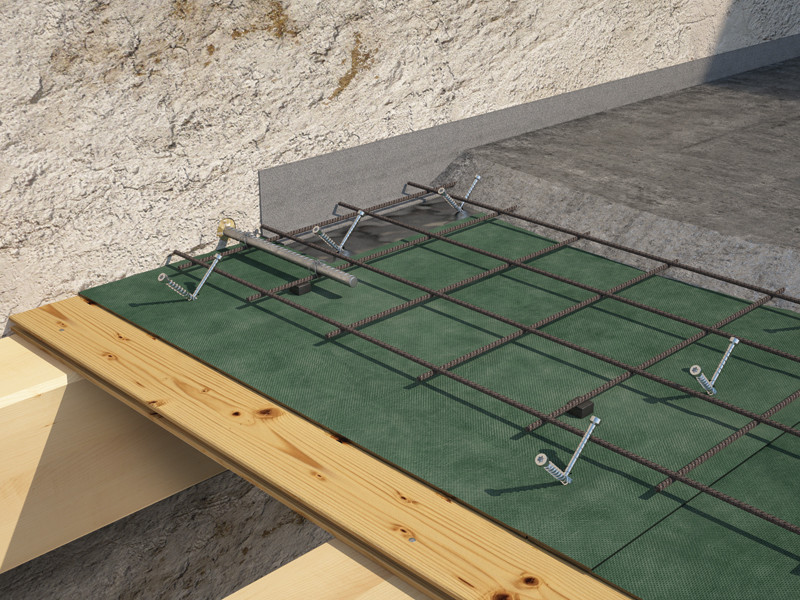

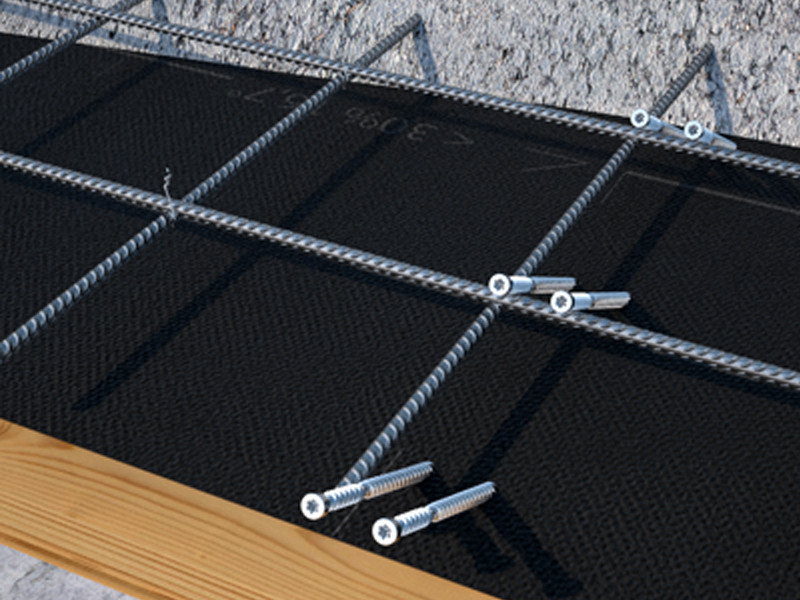

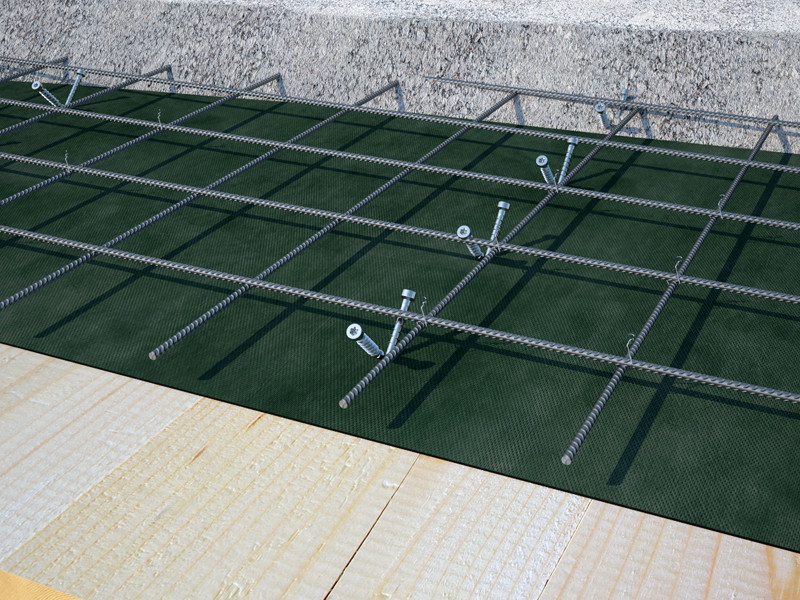

Probado y calculado con disposición paralela y cruzada de los conectores a 45° e a 30°, con y sin entablado.

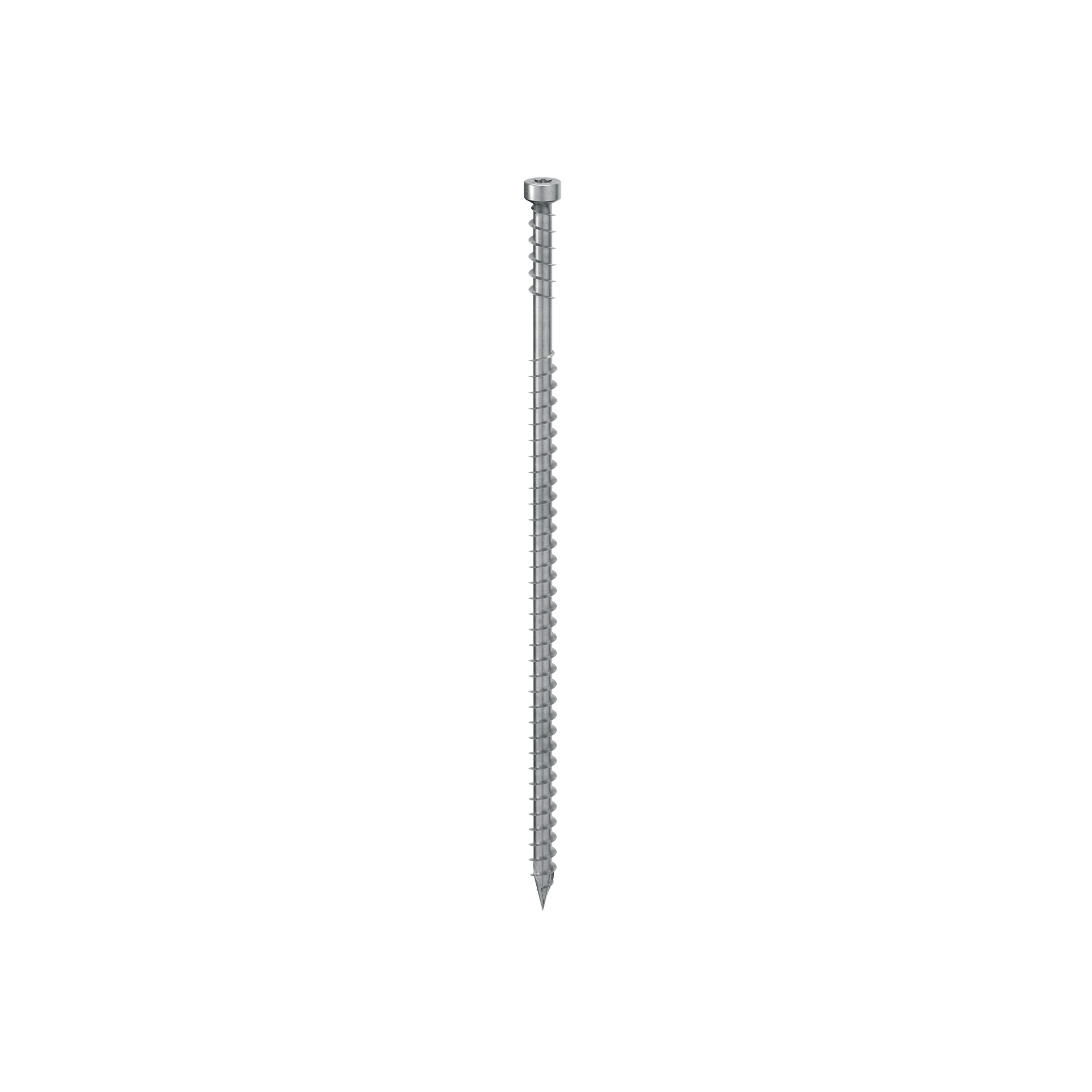

La punta autoperforante se caracteriza por el muescado, y su cabeza cilíndrica es oculta.
La contra-rosca bajo cabeza sirve de indicador de colocación durante la instalación y crea un aumento de la fuerza del apretado al interno del hormigón.
Disponible en dos diámetros (7 e 9 mm) y dos longitudes (160 e 240 mm) para optimizar la cantidad de fijaciones.

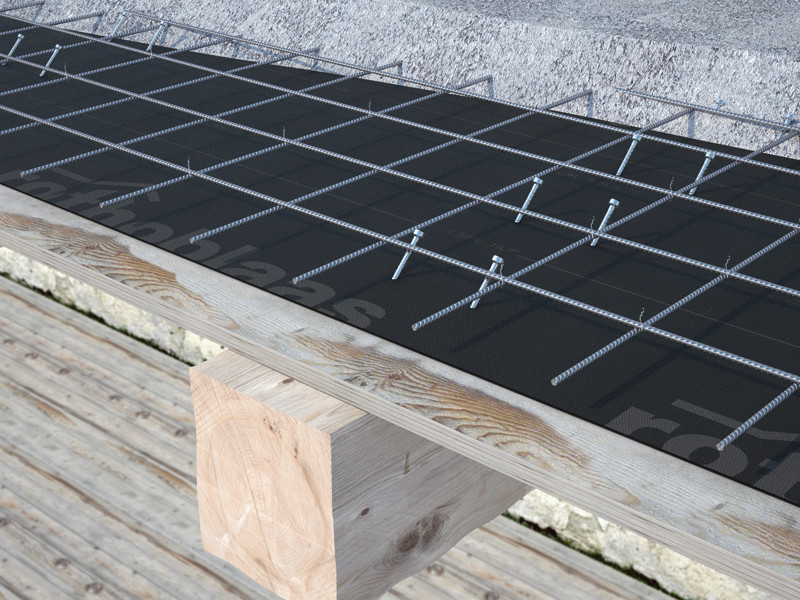

Valores de rigidez calculados también en presencia de cortina anti-vapor o de lámina fonoaislante.
CTC está certificado, ensayado y calculado para maderas de alta densidad. Certificación específica para aplicaciones en estructuras madera-hormigón.
En acero al carbono con zincado galvanizado, el conector CTC para forjados madera-hormigón está homologado para el uso en paneles a base de madera, madera maciza y laminados, X-Lam y LVL y maderas de alta densidad. Clases de servicio 1 y 2.
Características
PECULIARIDAD | marcado CE madera-hormigón |
---|---|
CABEZA | cilíndrica oculta |
DIÁMETRO | 7,0 | 9,0 mm |
LONGITUD | 160 | 240 mm |
Documentación
Ficha técnica | |
---|---|
Ficha técnica USA 🇺🇸 | |
ICC-ES Evaluation report USA | |
ICC-ES Listing report CANADA | |
Certification ETA | |
Declaración de prestaciones (DOP) | Descargar |
CAD Files | |
BIM.ifc File | |
BIM.rfa File |
CTC
CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | unid. |
---|---|---|---|---|---|---|---|---|---|
CTC7160 | - | 7 | 160 | 110 | 0.28 | 6 1/4'' | 4 3/8'' | TX30 | 100 |
CTC7240 | - | 7 | 240 | 190 | 0.28 | 9 1/2'' | 7 1/2'' | TX30 | 100 |
CTC9160 | - | 9 | 160 | 110 | 0.36 | 6 1/4'' | 4 3/8'' | TX40 | 100 |
CTC9240 | - | 9 | 240 | 190 | 0.36 | 9 1/2'' | 7 1/2'' | TX40 | 100 |
