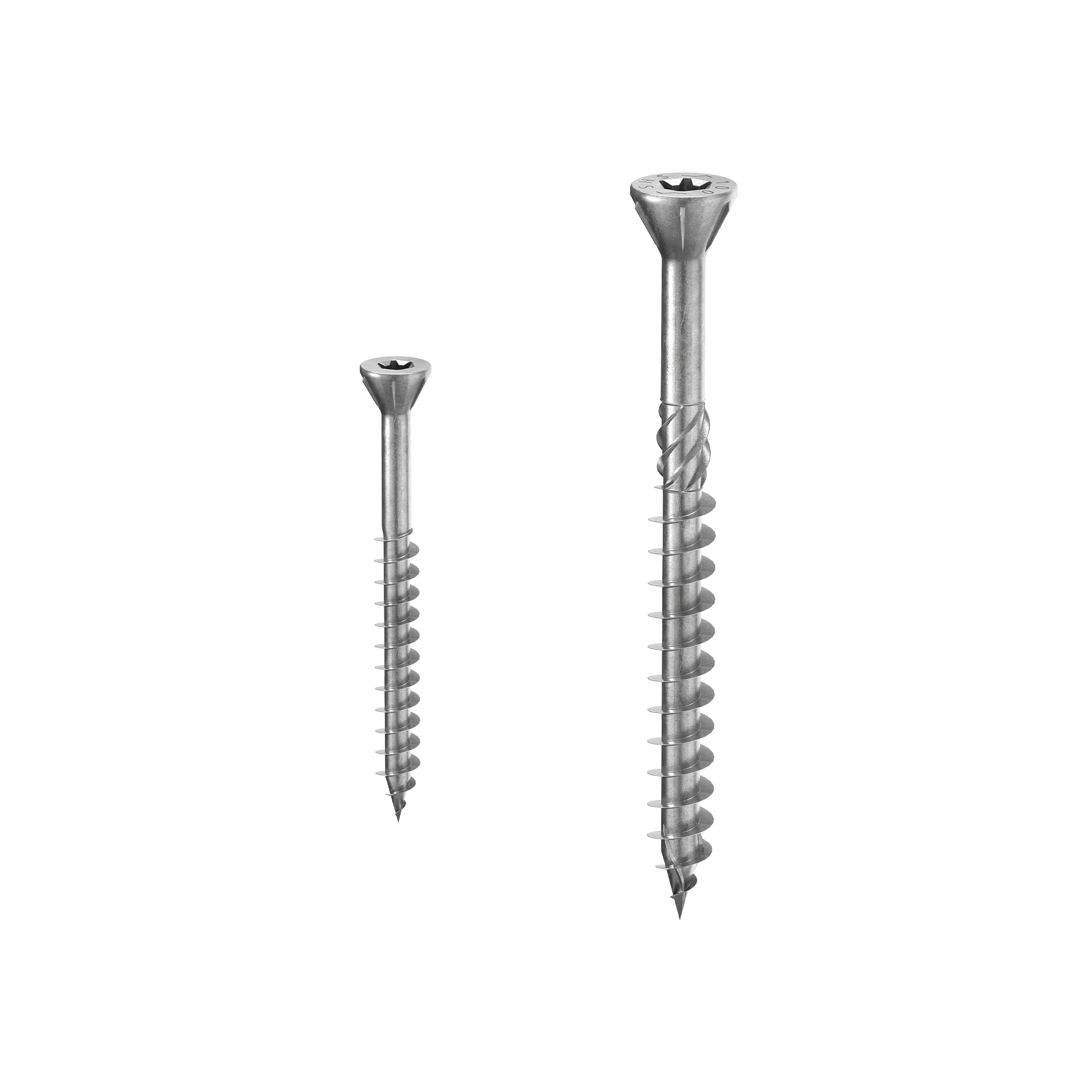

Tornillería-para-madera-SHS-de-cabeza-avellanada-60°-sin-resquebrajaduras-en-la-madera

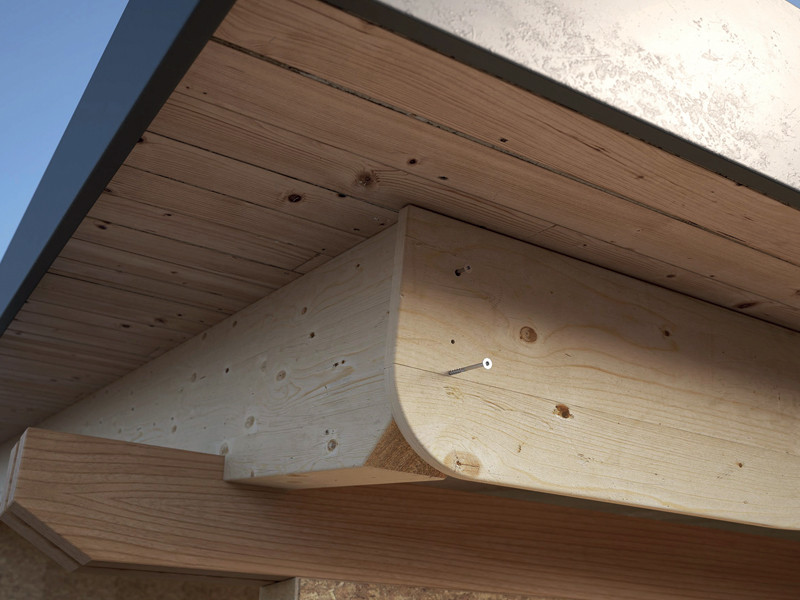

Tornillo-cabeza-oculta-SHS-punta-3-THORNS-fijación-tablas-machihembradas

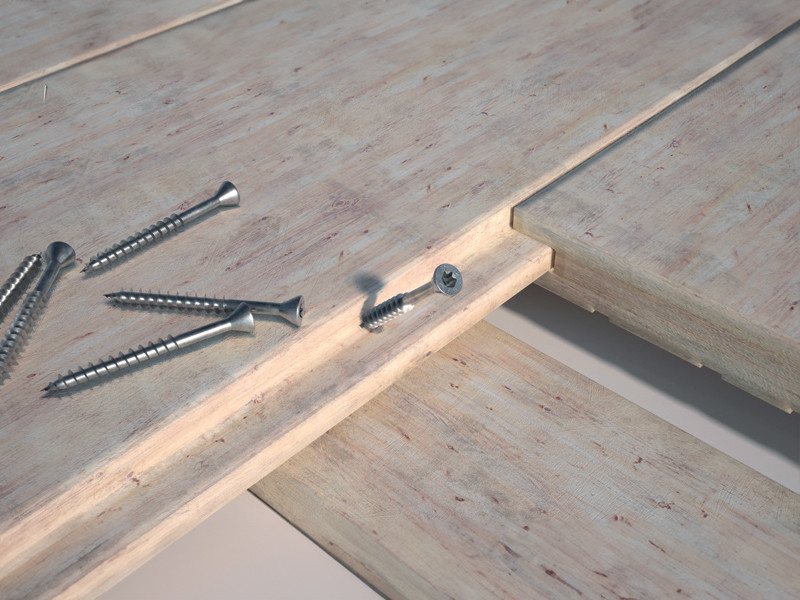

SHS-Ø3,5-aplicación-en-las-juntas-entre-tabletas-tarimas-madera-fijación-oculta

SHS

TORNILLERÍA PARA MADERA DE CABEZA AVELLANADA 60° SHS

Tornillería para madera SHS: cabeza pequeña 60° y punta 3 THORNS para una inserción precisa sin resquebrajaduras en la madera

La tornillería para madera SHS ha sido diseñada para fijar tabletas de tarimas, tablas machihembradas y pequeños elementos de madera cuando se requiere precisión y fijaciones ocultas. La cabeza avellanada a 60°, más pequeña que la de los tornillos estándares, se inserta de manera neta, sin crear resquebrajaduras o deformaciones en la madera, con lo cual se garantiza una superficie de instalación perfectamente limpia.
La versión Ø3,5 mm con punta 3 THORNS es ideal para la aplicación directa en las juntas entre las tabletas, ya que permite obtener una fijación invisible a la vista. Disponible también en diámetros de 4, 4,5 y 5 mm para aplicaciones en espesores mayores, como paneles de madera, MDF, HDF, LDF, madera maciza, laminada, CLT y LVL.

De acero al carbono electrogalvanizado, el tornillo cabeza oculta SHS asegura durabilidad en las clases de servicio SC1 y SC2, con resistencia a la corrosividad atmosférica hasta C2. La huella Torx aumentada (TX10 para Ø3,5 – TX25 para Ø4/4,5 – TX30 para Ø5) permite usar puntas de atornillado mayores que las de los tornillos estándares, lo que facilita su instalación, incluso en posiciones incómodas. La punta de atornillado está incluida en el paquete.

Contactar con el agente

Descripción
Documentación
Códigos y dimensiones
Productos relacionados

Descripción

SHS: huella Torx aumentada y punta 3 THORNS para quienes necesitan robustez y precisión en los trabajos de acabado

A diferencia de los tornillos habituales en carpintería, el tornillo cabeza oculta SHS tiene una huella Torx de mayores dimensiones: TX25 para diámetros de 4 y 4,5 mm, TX30 para el diámetro de 5 mm. Esto permite aplicar un par de apriete superior sin riesgo de que la punta de atornillado patine, garantizando robustez y precisión también en instalaciones incómodas o de difícil acceso.
La punta 3 THORNS reduce la fuerza de inserción y evita resquebrajaduras o roturas en la madera, elemento crítico en tablas delgadas, paneles de melamina y paneles rechapados. Los valores característicos de resistencia a la extracción llegan a 3,79 kN en la versión Ø5×120 mm en madera de conífera (ε=90°), conformes con ETA-11/0030.

Certificados CE ETA-11/0030 y UKTA-0836 22/6195, los tornillos para tarima exterior SHS cumplen con la norma EN 1995:2014 para los valores estáticos de corte y tracción. Disponibles en longitudes de 30 a 120 mm (hasta 1000 mm para usos especiales), cubren una gama de aplicación completa para fijaciones en todos los principales paneles de madera.

: ### ¿Cómo se fijan las tabletas de madera de las tarimas sin que los tornillos se vean?

El tornillo cabeza oculta SHS Ø3,5 mm se aplica directamente en la junta entre las tabletas de las tarimas gracias a su pequeña cabeza avellanada 60°, que se inserta en la madera sin provocar resquebrajaduras en la superficie a la vista.

La geometría de 60° de la cabeza es más estrecha que la de los tornillos estándares (82°-90°), lo que permite su inserción en los puntos de unión sin dañar la superficie a la vista. La punta 3 THORNS facilita el atornillado también en espesores reducidos, con lo cual disminuye el riesgo de roturas en el borde de las tablas.

Documentación

Ficha técnica
Elegir idioma
Guía Sobre Distancias Mínimas
Elegir idioma
Certification ETA

Elegir idioma
CAD Files

Elegir idioma

SHS Ø3,5

CÓDIGO	info	d₁ [mm]	L [mm]	b [mm]	d [in]	L [in]	b [in]	TX	unid.
SHS3530	-	3.5	30	20	0.14	1 3/16''	13/16''	TX10	500
SHS3540	-	3.5	40	26	0.14	1 9/16''	1 1/32''	TX10	500
SHS3550	-	3.5	50	34	0.14	1 15/16''	1 5/16''	TX10	500
SHS3560	-	3.5	60	40	0.14	2 3/8''	1 9/16''	TX10	500

SHS Ø4 - Ø4,5 - Ø5

CÓDIGO	info	d₁ [mm]	L [mm]	b [mm]	d [in]	L [in]	b [in]	TX	unid.
SHS440	-	4	40	24	0.16	1 9/16''	15/16''	TX25	500
SHS450	-	4	50	30	0.16	1 15/16''	1 3/16''	TX25	400
SHS460	-	4	60	35	0.16	2 3/8''	1 3/8''	TX25	200
SHS470	-	4	70	40	0.16	2 3/4''	1 9/16''	TX25	200
SHS4550	-	4.5	50	30	0.18	1 15/16''	1 3/16''	TX25	200
SHS4560	-	4.5	60	35	0.18	2 3/8''	1 3/8''	TX25	200
SHS4570	-	4.5	70	40	0.18	2 3/4''	1 9/16''	TX25	200
SHS550	-	5	50	24	0.2	1 15/16''	15/16''	TX30	200
SHS560	-	5	60	30	0.2	2 3/8''	1 3/16''	TX30	200
SHS570	-	5	70	35	0.2	2 3/4''	1 3/8''	TX30	200
SHS580	-	5	80	40	0.2	3 1/8''	1 9/16''	TX30	200
SHS590	-	5	90	45	0.2	3 1/2''	1 3/4''	TX30	200
SHS5100	-	5	100	50	0.2	4''	1 15/16''	TX30	200
SHS5120	-	5	120	60	0.2	4 3/4''	2 3/8''	TX30	200
