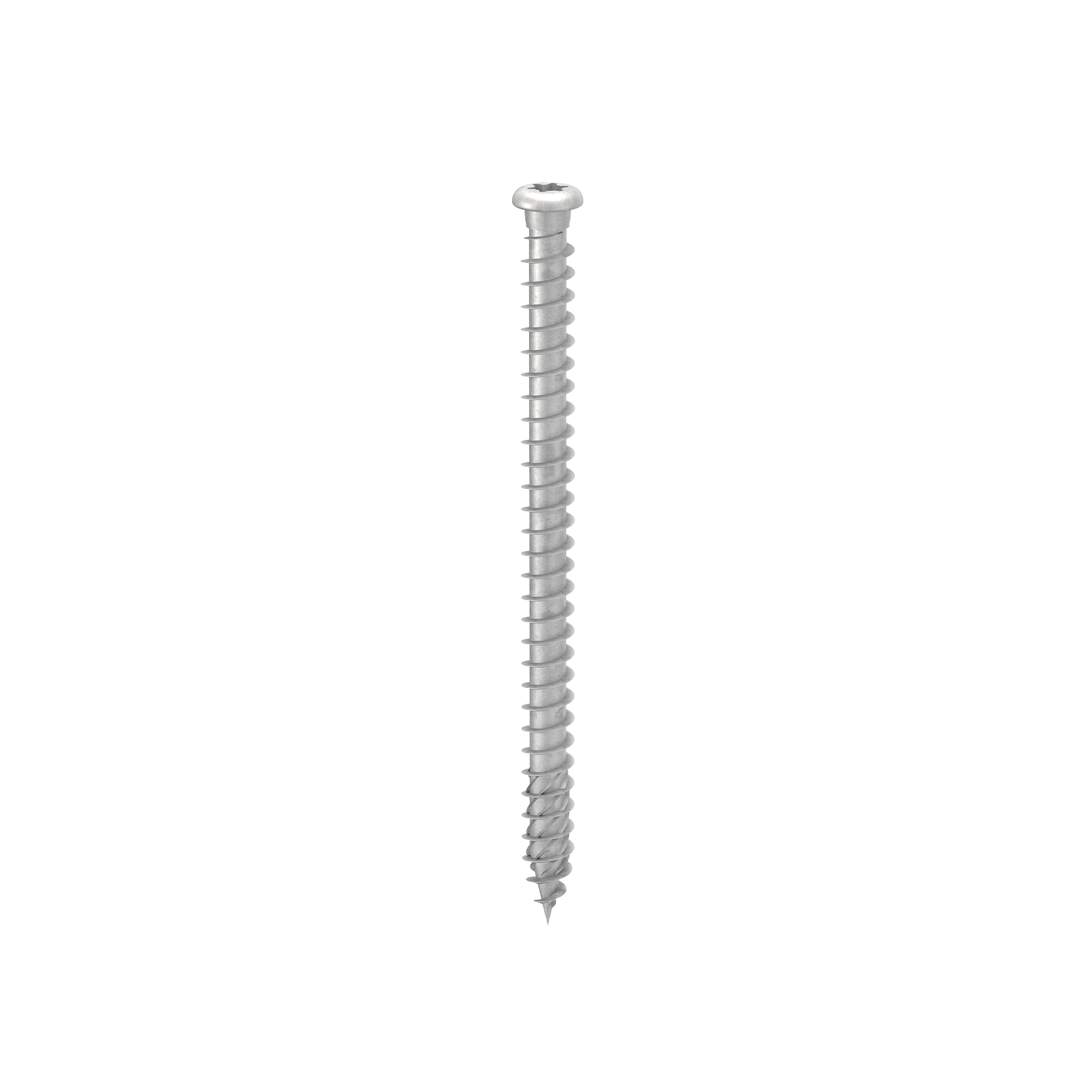

TORNILLO DE CABEZA REDONDA PARA PLACAS EN MADERAS DURAS
LBS HARDWOOD EVO
La clase de resistencia a la corrosión atmosférica (C4) del revestimiento C4 EVO ha sido ensayada por el Research Institutes of Sweden - RISE. Revestimiento adecuado para su uso en aplicaciones en maderas con un nivel de acidez (pH) superior a 4, como abeto, alerce y pino (véase pág. 314).
Punta especial con elementos cortantes en relieve. Certificación ETA11/0030 que permite el uso con maderas de alta densidad completamente sin pre-agujero.

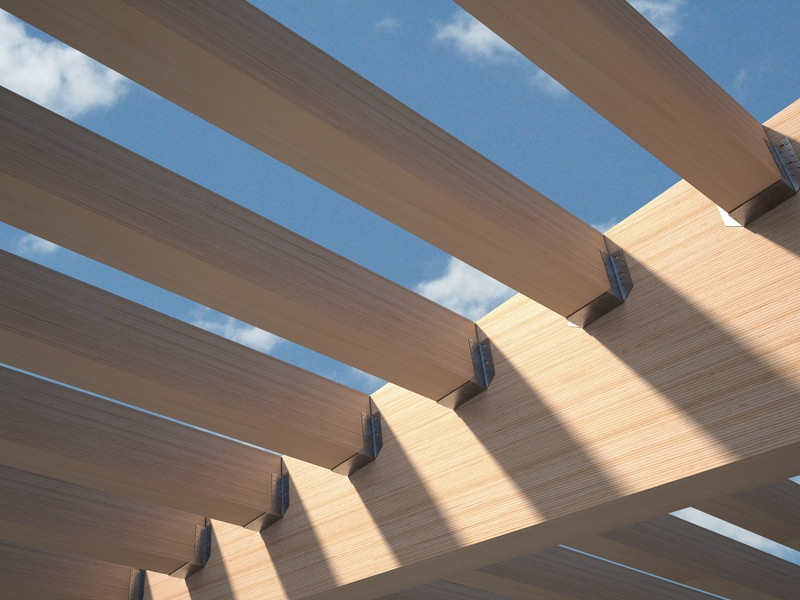

Homologado para aplicaciones estructurales con solicitaciones en cualquier dirección con respecto a la fibra.

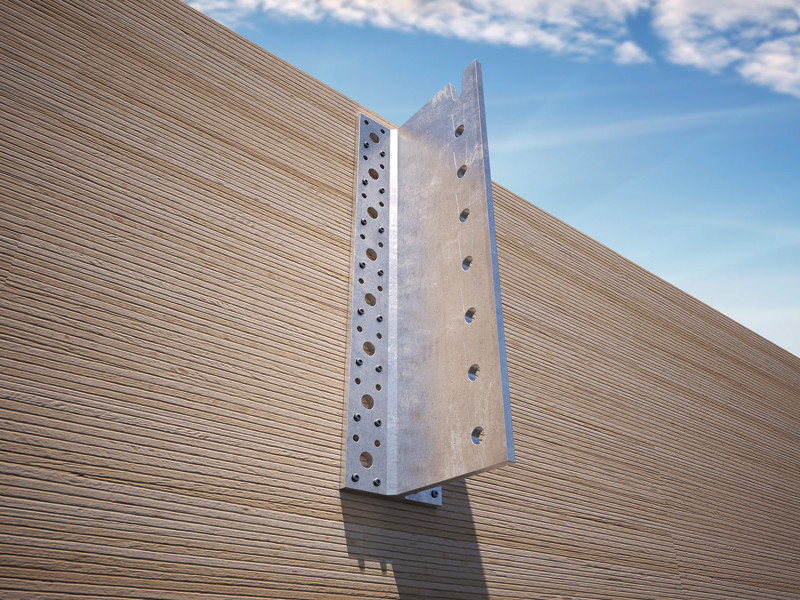

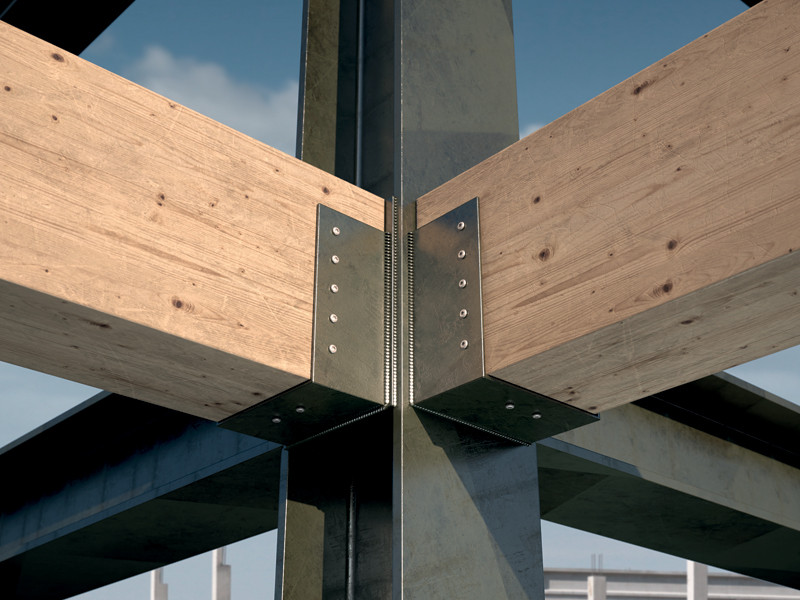

El diámetro del núcleo interno del tornillo se ha aumentado con respecto a la versión LBS para garantizar el atornillado en maderas con densidades más altas. El bajo cabeza cilíndrico se ha diseñado para fijar elementos mecánicos y para producir un efecto de encastre con el agujero de la placa que garantiza excelentes prestaciones estáticas.
Documentación
| Ficha técnica | |
|---|---|
| Ficha técnica USA 🇺🇸 | |
| Certification ETA | |
| Declaración de prestaciones (DOP) | Descargar |
| CAD Files | |
| BIM.ifc File | |
| BIM.rfa File |
LBS HARDWOOD EVO
| CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | unid. |
|---|---|---|---|---|---|---|---|---|---|
| LBSHEVO580 | - | 5 | 80 | 76 | 0.2 | 3 1/8'' | 3'' | TX20 | 200 |
| LBSHEVO5100 | - | 5 | 100 | 96 | 0.2 | 4'' | 3 3/4'' | TX20 | 200 |
| LBSHEVO5120 | - | 5 | 120 | 116 | 0.2 | 4 3/4'' | 4 9/16'' | TX20 | 200 |
| LBSHEVO760 | - | 7 | 60 | 55 | 0.28 | 2 3/8'' | 2 3/16'' | TX30 | 100 |
| LBSHEVO780 | - | 7 | 80 | 75 | 0.28 | 3 1/8'' | 2 15/16'' | TX30 | 100 |
| LBSHEVO7100 | - | 7 | 100 | 95 | 0.28 | 4'' | 3 3/4'' | TX30 | 100 |
| LBSHEVO7120 | - | 7 | 120 | 115 | 0.28 | 4 3/4'' | 4 1/2'' | TX30 | 100 |
| LBSHEVO7160 | - | 7 | 160 | 155 | 0.28 | 6 1/4'' | 6 1/8'' | TX30 | 100 |
| LBSHEVO7200 | - | 7 | 200 | 195 | 0.28 | 8'' | 7 11/16'' | TX30 | 100 |
