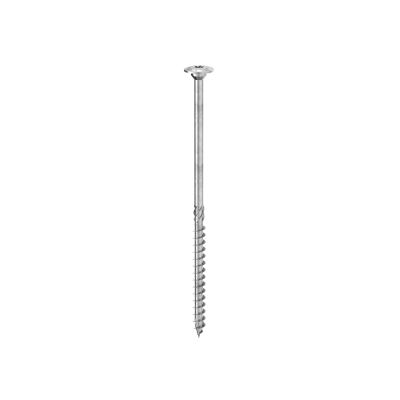

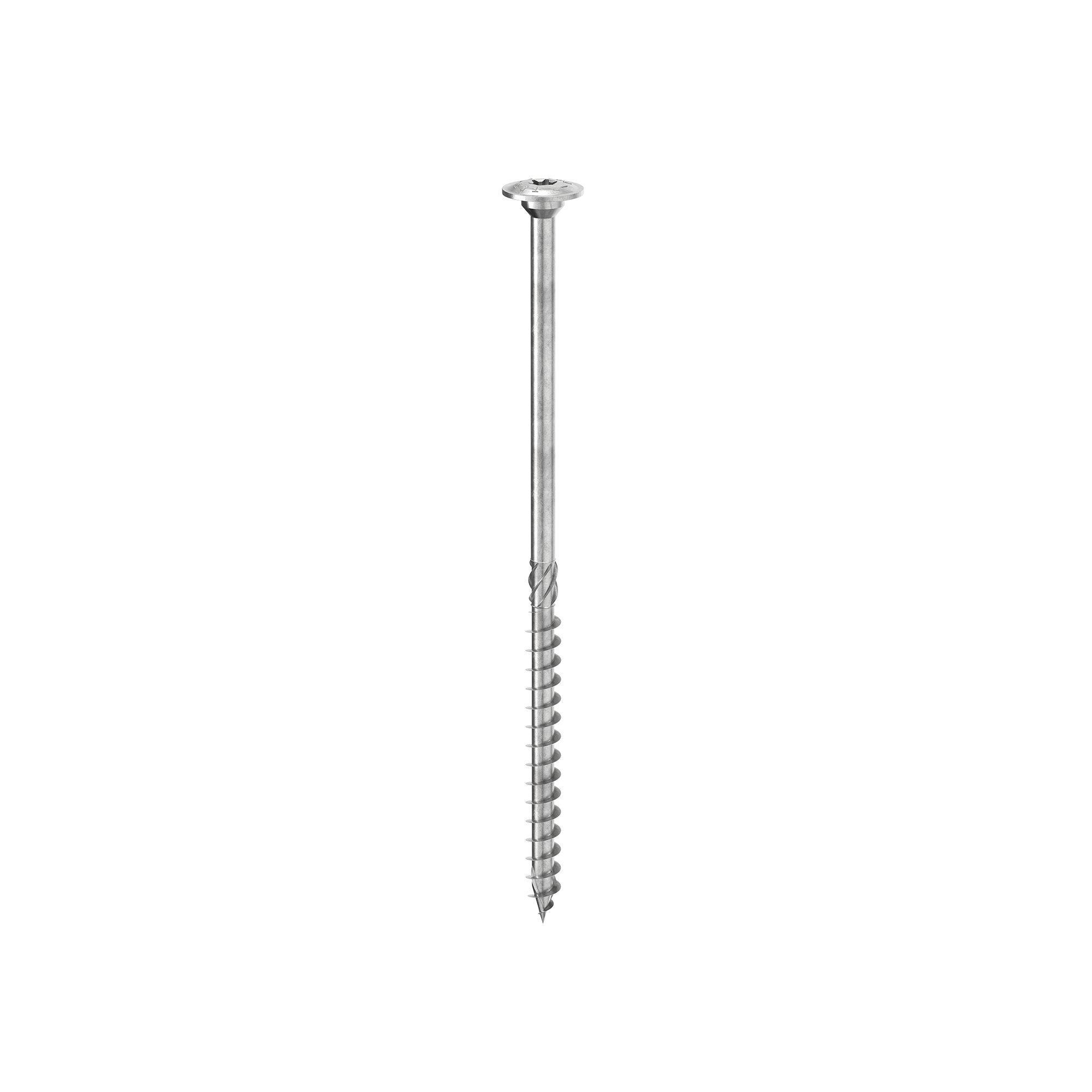

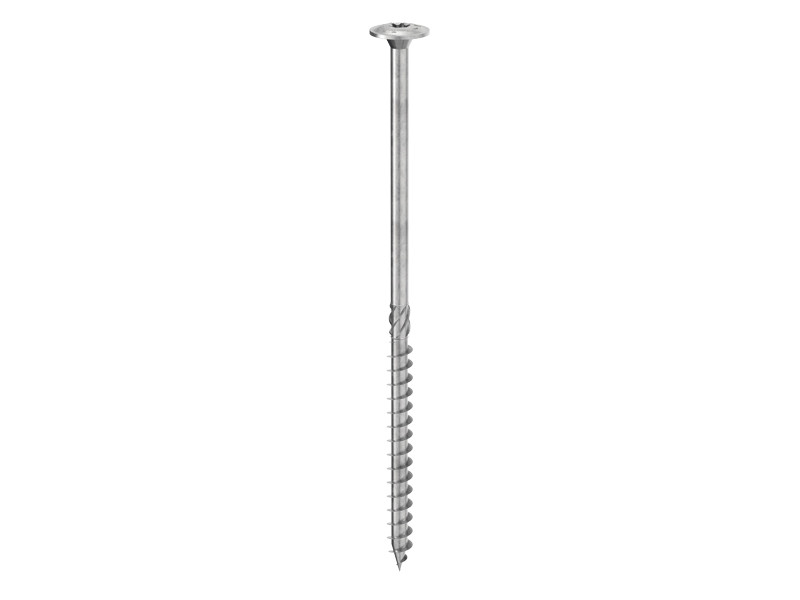

TORNILLO DE CABEZA ANCHA TBS

TBS se distingue de los comunes tornillos para madera por su cabeza ancha, que desempeña la función de arandela garantizando una elevada resistencia a la tracción.

El tornillo TBS está homologado para aplicaciones estructurales con solicitaciones en cualquier dirección respecto a la fibra (α = 0° - 90°).

Contactar con el agente

Descripción
Documentación
Códigos y dimensiones
Productos relacionados

Descripción

TBS, el tornillo de madera estructural con arandela integrada para una excelente resistencia a la tracción:

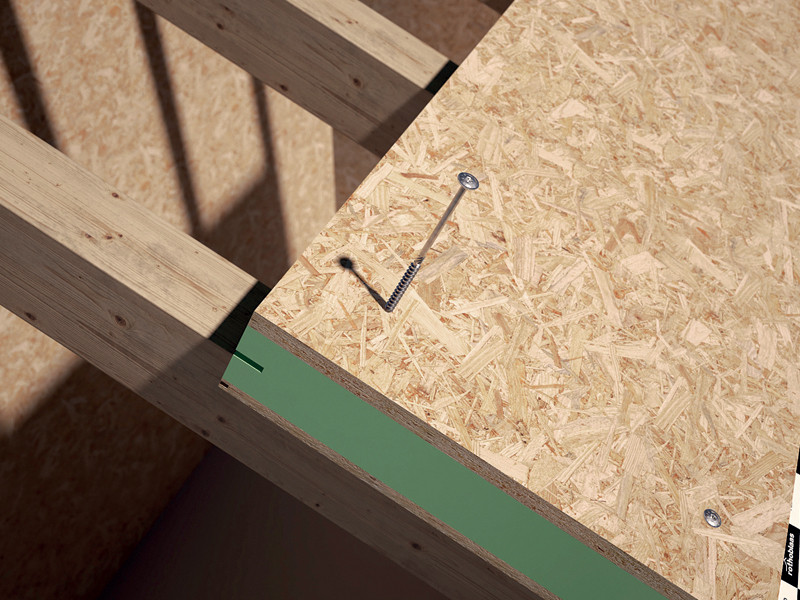

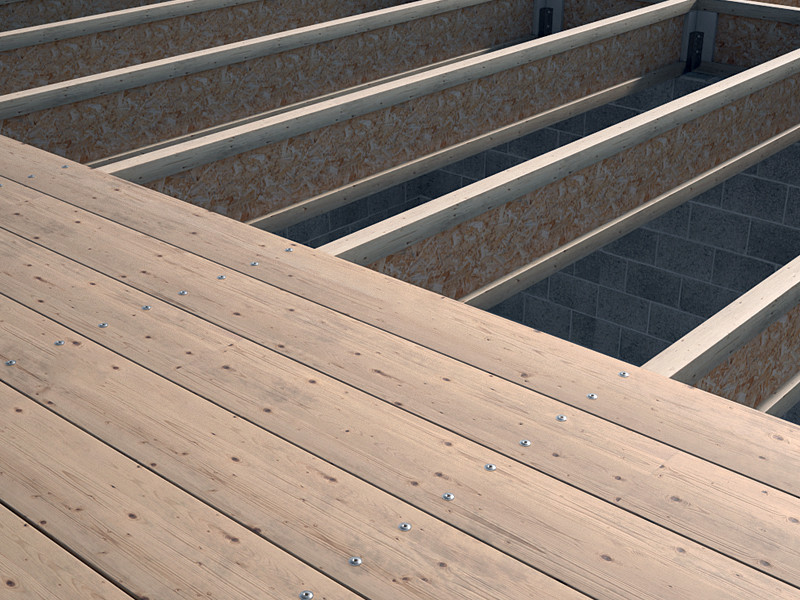

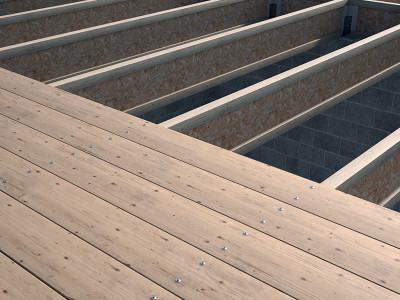

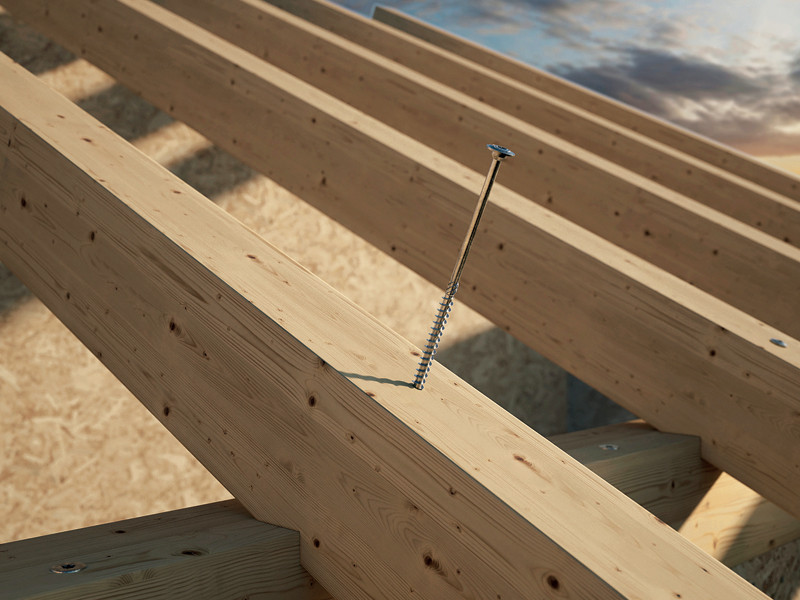

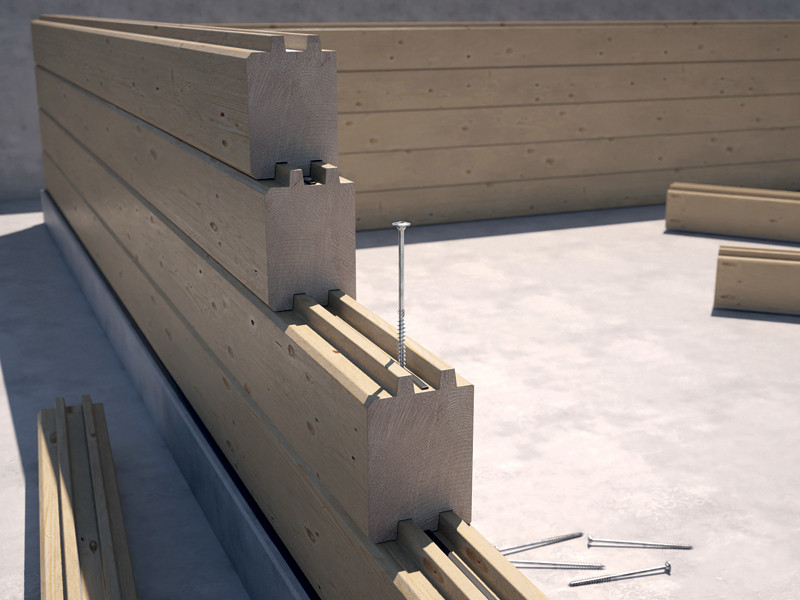

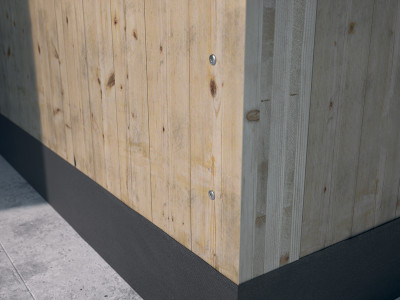

El tornillo con cabeza ancha TBS es ideal para fijar viguetas a la viga de soleras logrando una elevada resistencia al arranque causado por la fuerza del viento.
La cabeza ancha confiere poder anti-tracción que permite evitar el uso de sistemas adicionales de anclaje lateral. La rosca asimétrica a forma de “paraguas” de los tornillos para madera TBS garantiza una mayor capacidad de penetración en la madera.

Gracias a su geometría, TBS es perfecto en presencia del viento o de variaciones dimensionales de la madera. Posee cualidades de resistencia superiores derivadas de su excelente resistencia a la rotura y enervación del acero (fy,k = 1000 N/mm2). ).

La tolerancia a la torsión ftor, muy elevada otorga un atornillado más seguro. El ángulo de plegado, 20° superior a la norma está certificado según ETA 11/0030.

En acero al carbono con zincado galvanizado, es ideal para el uso con madera maciza y laminada, paneles a base di madera, maderas con elevada densidad, X-Lam e LVL.

Clases de servicio 1 y 2. Comportamiento sísmico testeado según EN 14592. Pruebas cíclicas SEISMIC-REV según EN 12512. Valores ensayados, certificados y calculados también para X-LAM y maderas de alta densidad como el microlaminados LVL.

Documentación

Ficha técnica
Elegir idioma
Guía Sobre Distancias Mínimas
Elegir idioma
ICC-ES Evaluation report USA

Elegir idioma
ICC-ES Listing report CANADA

Elegir idioma
Certification ETA

Elegir idioma
CAD Files

Elegir idioma
BIM.ifc File

Elegir idioma
BIM.rfa File

Elegir idioma
Uniones de madera con bandas resilientes
Elegir idioma

TBS

CÓDIGO	info	d₁ [mm]	L [mm]	b [mm]	d₁ [in]	L [in]	b [in]	TX	unid.
TBS660	-	6	60	40	0.24	2 3/8''	1 9/16''	TX30	100
TBS670	-	6	70	40	0.24	2 3/4''	1 9/16''	TX30	100
TBS680	-	6	80	50	0.24	3 1/8''	1 15/16''	TX30	100
TBS690	-	6	90	50	0.24	3 1/2''	1 15/16''	TX30	100
TBS6100	-	6	100	60	0.24	4''	2 3/8''	TX30	100
TBS6120	-	6	120	75	0.24	4 3/4''	2 15/16''	TX30	100
TBS6140	-	6	140	75	0.24	5 1/2''	2 15/16''	TX30	100
TBS6160	-	6	160	75	0.24	6 1/4''	2 15/16''	TX30	100
TBS6180	-	6	180	75	0.24	7 1/8''	2 15/16''	TX30	100
TBS6200	-	6	200	75	0.24	8''	2 15/16''	TX30	100
TBS6220	-	6	220	100	0.24	8 5/8''	4''	TX30	100
TBS6240	-	6	240	100	0.24	9 1/2''	4''	TX30	100
TBS6260	-	6	260	100	0.24	10 1/4''	4''	TX30	100
TBS6280	-	6	280	100	0.24	11''	4''	TX30	100
TBS6300	-	6	300	100	0.24	11 3/4''	4''	TX30	100
TBS6320	-	6	320	100	0.24	12 5/8''	4''	TX30	100
TBS6360	-	6	360	100	0.24	14 1/4''	4''	TX30	100
TBS6400	-	6	400	100	0.24	15 3/4''	4''	TX30	100
TBS840	-	8	40	32	0.32	1 9/16''	1 1/4''	TX40	100
TBS860	-	8	60	32	0.32	2 3/8''	1 1/4''	TX40	100
TBS880	-	8	80	52	0.32	3 1/8''	2 1/16''	TX40	50
TBS8100	-	8	100	52	0.32	4''	2 1/16''	TX40	50
TBS8120	-	8	120	80	0.32	4 3/4''	3 1/8''	TX40	50
TBS8140	-	8	140	80	0.32	5 1/2''	3 1/8''	TX40	50
TBS8160	-	8	160	100	0.32	6 1/4''	4''	TX40	50
TBS8180	-	8	180	100	0.32	7 1/8''	4''	TX40	50
TBS8200	-	8	200	100	0.32	8''	4''	TX40	50
TBS8220	-	8	220	100	0.32	8 5/8''	4''	TX40	50
TBS8240	-	8	240	100	0.32	9 1/2''	4''	TX40	50
TBS8260	-	8	260	100	0.32	10 1/4''	4''	TX40	50
TBS8280	-	8	280	100	0.32	11''	4''	TX40	50
TBS8300	-	8	300	100	0.32	11 3/4''	4''	TX40	50
TBS8320	-	8	320	100	0.32	12 5/8''	4''	TX40	50
TBS8340	-	8	340	100	0.32	13 3/8''	4''	TX40	50
TBS8360	-	8	360	100	0.32	14 1/4''	4''	TX40	50
TBS8380	-	8	380	100	0.32	15''	4''	TX40	50
TBS8400	-	8	400	100	0.32	15 3/4''	4''	TX40	50
TBS8440	-	8	440	100	0.32	17 1/4''	4''	TX40	50
TBS8480	-	8	480	100	0.32	19''	4''	TX40	50
TBS8520	-	8	520	100	0.32	20 1/2''	4''	TX40	50
TBS8560	-	8	560	100	0.32	22''	4''	TX40	50
TBS8580	-	8	580	100	0.32	22 13/16''	4''	TX40	50
TBS8600	-	8	600	100	0.32	23 5/8''	4''	TX40	50
TBS10100	-	10	100	52	0.4	4''	2 1/16''	TX50	50
TBS10120	-	10	120	60	0.4	4 3/4''	2 3/8''	TX50	50
TBS10140	-	10	140	60	0.4	5 1/2''	2 3/8''	TX50	50
TBS10160	-	10	160	80	0.4	6 1/4''	3 1/8''	TX50	50
TBS10180	-	10	180	80	0.4	7 1/8''	3 1/8''	TX50	50
TBS10200	-	10	200	100	0.4	8''	4''	TX50	50
TBS10220	-	10	220	100	0.4	8 5/8''	4''	TX50	50
TBS10240	-	10	240	100	0.4	9 1/2''	4''	TX50	50
TBS10260	-	10	260	100	0.4	10 1/4''	4''	TX50	50
TBS10280	-	10	280	100	0.4	11''	4''	TX50	50
TBS10300	-	10	300	100	0.4	11 3/4''	4''	TX50	50
TBS10320	-	10	320	120	0.4	12 5/8''	4 3/4''	TX50	50
TBS10340	-	10	340	120	0.4	13 3/8''	4 3/4''	TX50	50
TBS10360	-	10	360	120	0.4	14 1/4''	4 3/4''	TX50	50
TBS10380	-	10	380	120	0.4	15''	4 3/4''	TX50	50
TBS10400	-	10	400	120	0.4	15 3/4''	4 3/4''	TX50	50
TBS10440	-	10	440	120	0.4	17 1/4''	4 3/4''	TX50	50
TBS10480	-	10	480	120	0.4	19''	4 3/4''	TX50	50
TBS10520	-	10	520	120	0.4	20 1/2''	4 3/4''	TX50	50
TBS10560	-	10	560	120	0.4	22''	4 3/4''	TX50	50
TBS10600	-	10	600	120	0.4	23 5/8''	4 3/4''	TX50	50
TBS12200	-	12	200	120	0.48	8''	4 3/4''	TX50	25
TBS12240	-	12	240	120	0.48	9 1/2''	4 3/4''	TX50	25
TBS12280	-	12	280	120	0.48	11''	4 3/4''	TX50	25
TBS12320	-	12	320	120	0.48	12 5/8''	4 3/4''	TX50	25
TBS12360	-	12	360	120	0.48	14 1/4''	4 3/4''	TX50	25
TBS12400	-	12	400	140	0.48	15 3/4''	5 1/2''	TX50	25
TBS12440	-	12	440	140	0.48	17 1/4''	5 1/2''	TX50	25
TBS12480	-	12	480	140	0.48	19''	5 1/2''	TX50	25
TBS12520	-	12	520	140	0.48	20 1/2''	5 1/2''	TX50	25
TBS12560	-	12	560	140	0.48	22''	5 1/2''	TX50	25
TBS12600	-	12	600	140	0.48	23 5/8''	5 1/2''	TX50	25
TBS12800	-	12	800	160	0.48	31 1/2''	6 1/4''	TX50	25
TBS121000	-	12	1000	160	0.48	39 3/8''	6 1/4''	TX50	25
