UNIÓN VIGAS MADERA SBD PARA ANCLAJES PARA VIGAS DE MADERA OCULTOS EN ACERO Y ALUMINIO SBD

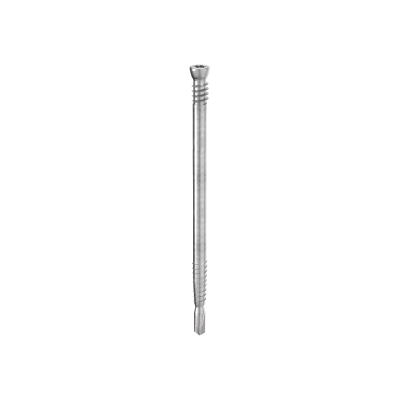

Unión vigas madera SBD: anclajes para vigas de madera ocultos en placas de acero con la punta más rápida del mercado

La unión vigas madera SBD es el sistema de fijación de Rothoblaas diseñado para realizar anclajes ocultos madera-acero y madera-aluminio, siendo ideal para unir vigas en extremos y realizar vigas continuas, restableciendo las fuerzas de corte y de momento en las estructuras de madera de grandes dimensiones.

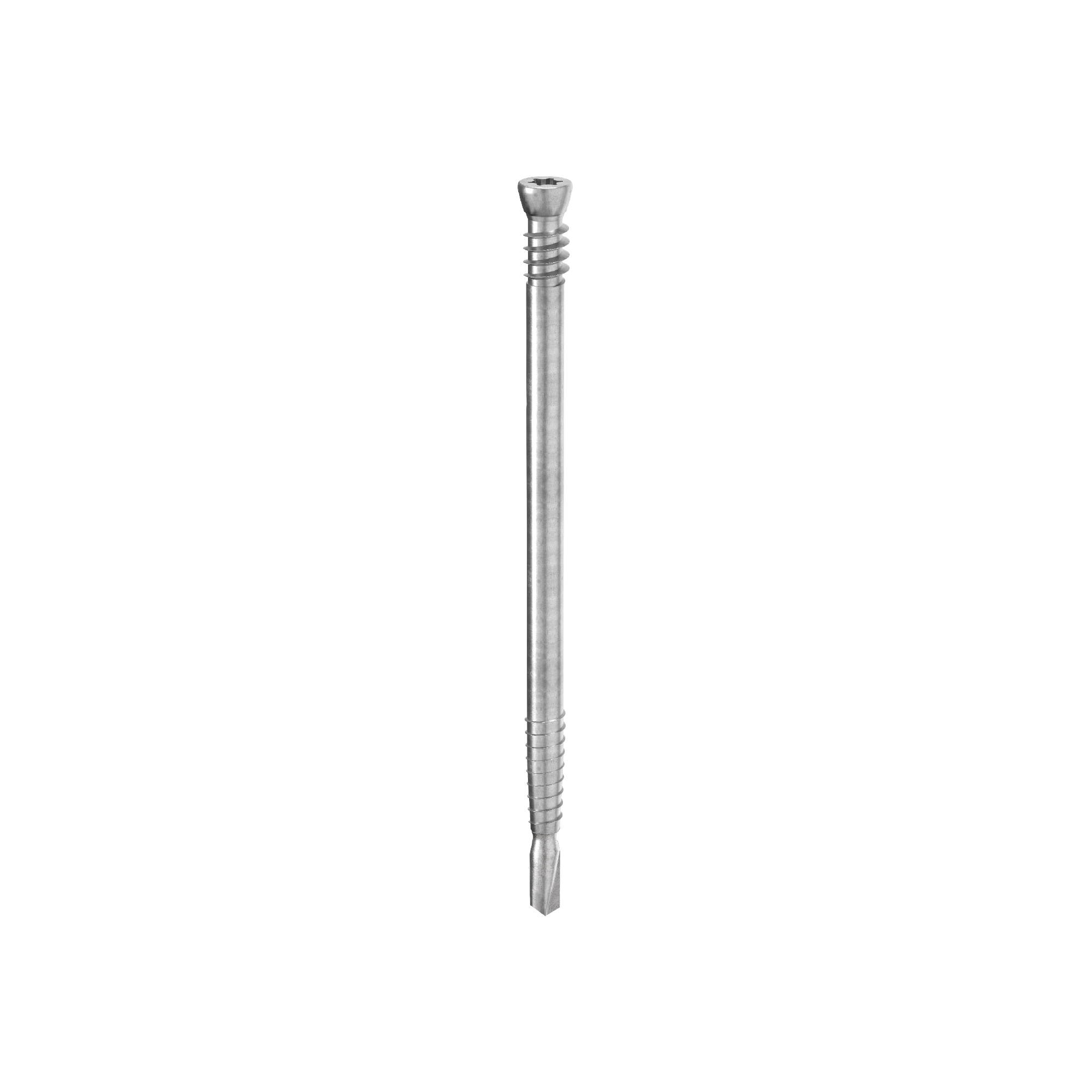

La nueva punta ahusada autoperforante es la más rápida del mercado: perfora una placa S355 de 5 mm de espesor en tan solo 20 segundos (aplicación horizontal ejerciendo una fuerza de 25 kg), sin necesitar pre-agujero en el metal. Esta geometría reduce la fuerza de aplicación necesaria, por lo que la unión vigas madera se puede instalar incluso en lugares de difícil acceso.

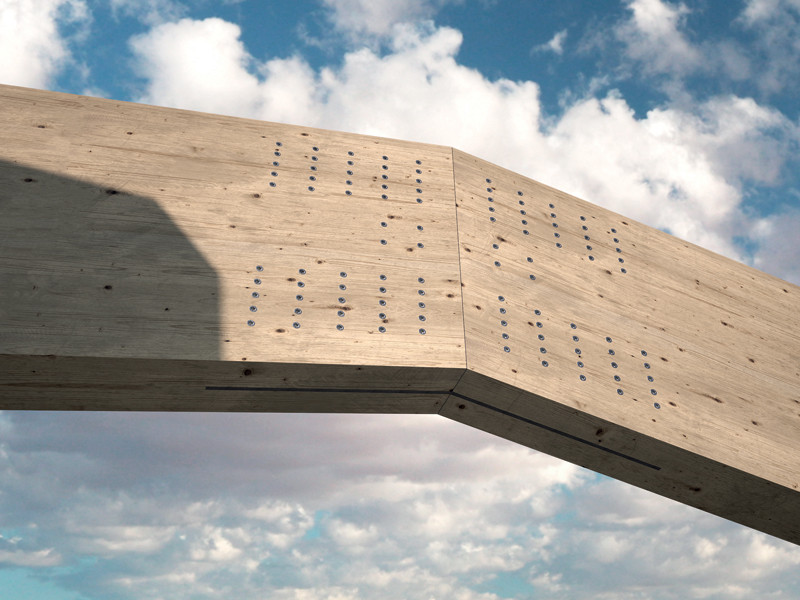

La cabeza cilíndrica oculta hace que estos anclajes par vigas de madera penetren más allá de la superficie de la capa de madera, lo que garantiza un excelente resultado estético en las uniones ocultas, a la vez que se satisfacen los requisitos de resistencia al fuego. De acero al carbono electrogalvanizado, se puede utilizar en las clases de servicio SC1 y SC2. Punta de atornillado TX40 incluida en el paquete.

Contactar con el agente

Descripción
Documentación
Códigos y dimensiones
Productos relacionados

Descripción

SBD: doble rosca, Ø7,5 mm y valores de resistencia al corte superiores a los de otros anclajes para vigas de madera ocultos

El diámetro de 7,5 mm garantiza resistencias al corte superiores en un 15 % a las de otras soluciones del mercado y permite optimizar el número de anclajes para vigas de madera necesarios para cada unión. La doble rosca se ha diseñado con una geometría específica: la rosca b1, cerca de la punta, facilita el atornillado inicial, mientras que la rosca bajo cabeza b2, de mayor longitud, garantiza un cierre rápido y preciso de la unión vigas maderas.

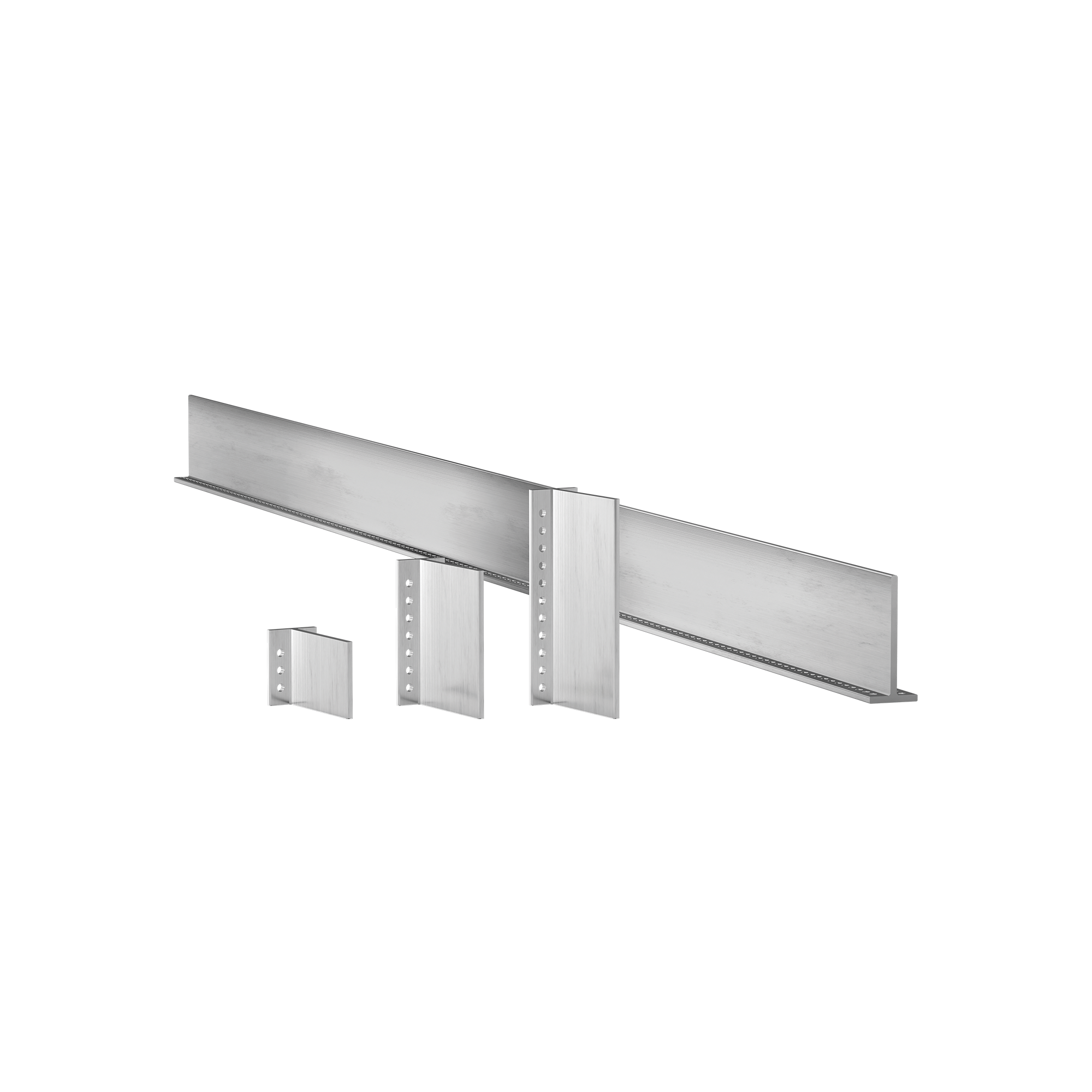

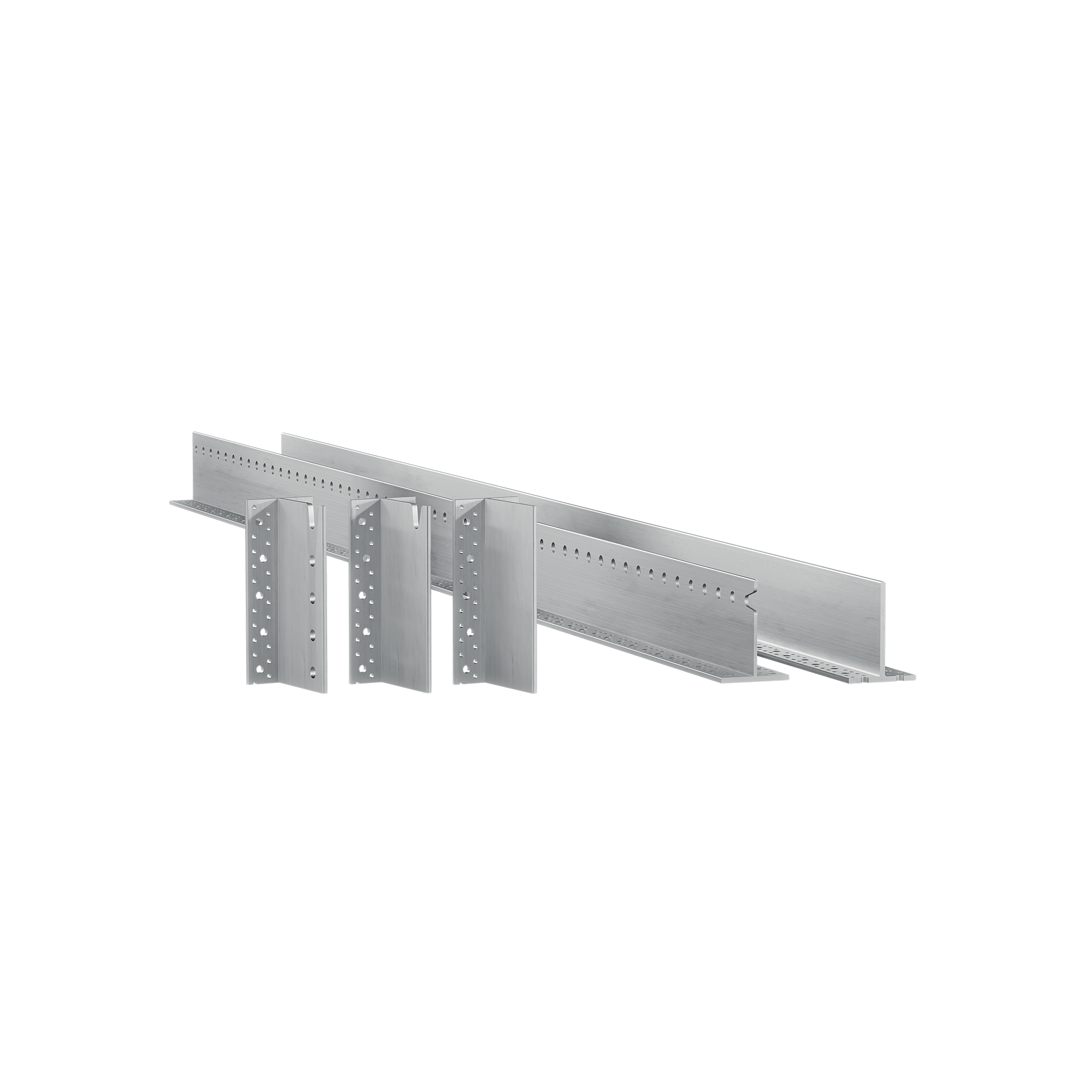

El momento plástico característico alcanza los 75 Nm para las versiones L ≥ 95 mm. Los valores característicos de resistencia al corte llegan a 31,80 kN para la configuración con 2 placas internas (7,5×235 mm, ángulo 0°), de acuerdo con la norma EN 1995:2014 y certificación CE EN 14592. Compatible con acero S235, S275 y S355 de hasta 10 mm (placa individual) y con los soportes ALUMINI, ALUMIDI y ALUMAXI de Rothoblaas.

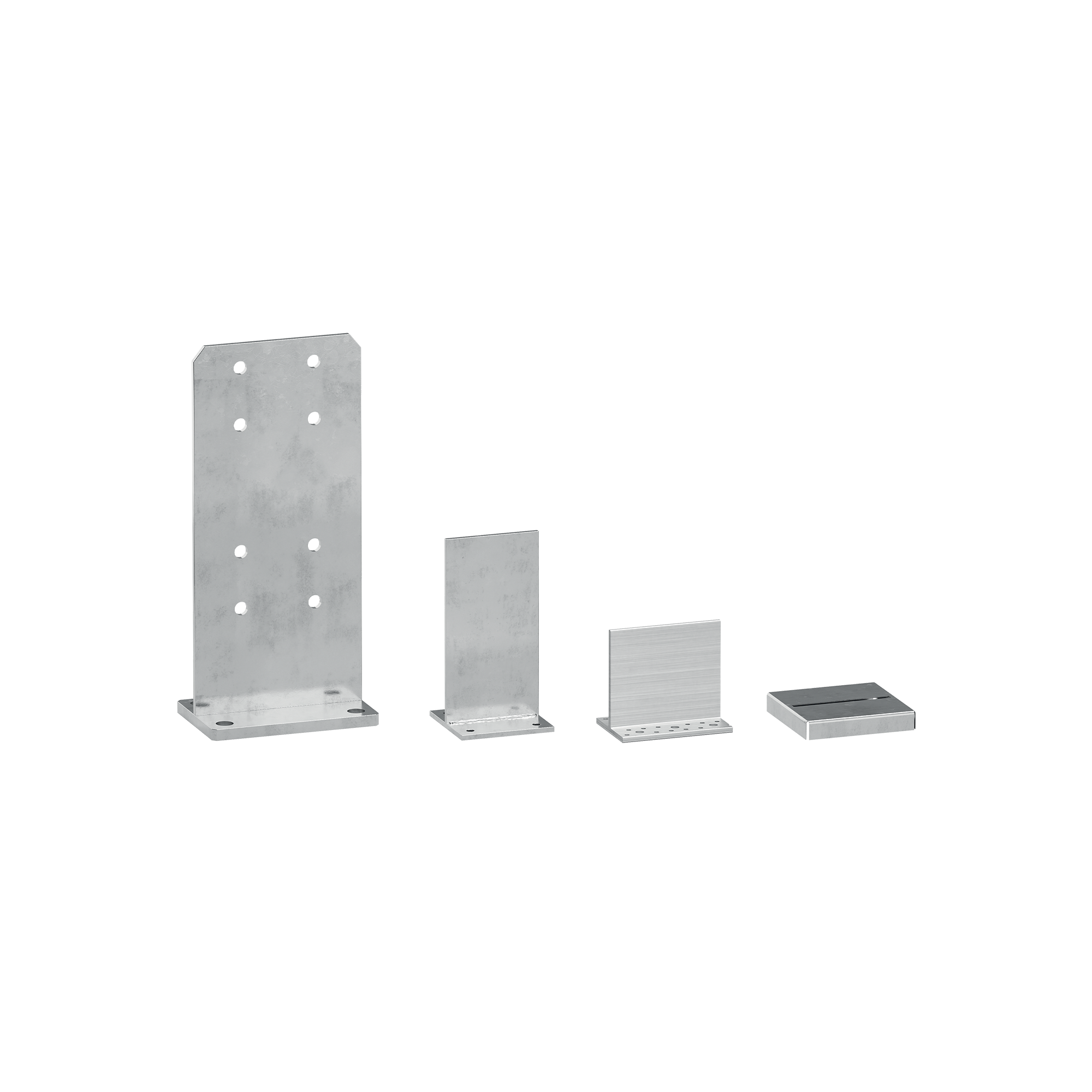

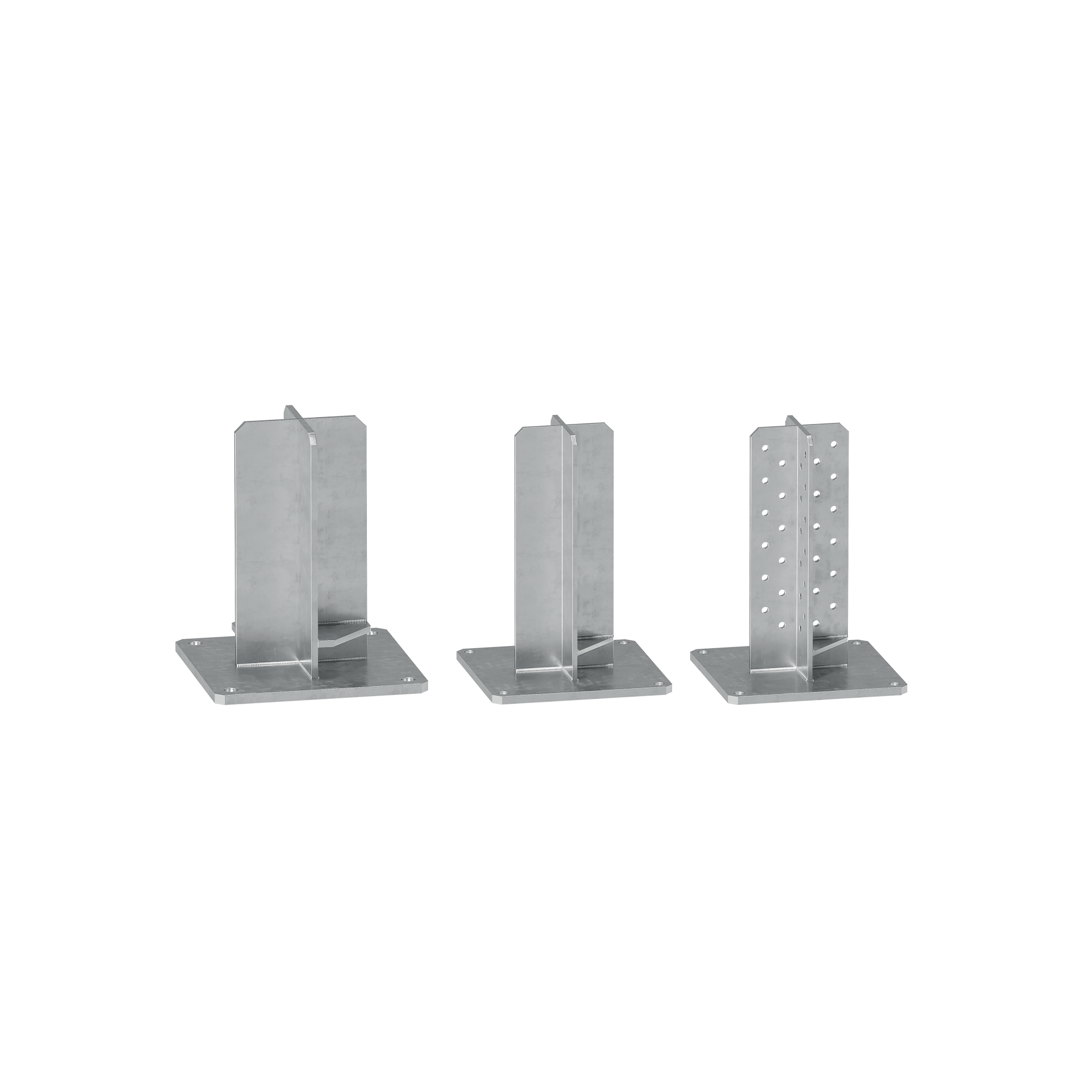

La unión vigas madera SBD está certificada y calculada también para fijar placas estándares Rothoblaas, como los pies de pilar TYP X o F70.

Se recomienda el atornillador Mafell A 18M BL a 600-2100 rpm. Para una correcta instalación, es fundamental realizar un fresado en la madera 1-2 mm mayor que el espesor de la placa, colocando distanciadores SHIM para permitir la salida de las virutas de acero.

¿Cómo se realizan las uniones vigas madera ocultas con placas de acero?

La unión vigas madera SBD se atornilla directamente a través de la madera y de la placa de acero interna, sin pre-agujero en el metal: la punta ahusada perfora tanto la madera como la placa en una sola operación. Hay que realizar un fresado en la madera para alojar la placa con un espesor igual al espesor de esta, aumentado en 1-2 mm.

El diámetro reducido de 7,5 mm garantiza una elevada rigidez de la unión vigas madera, mientras que la cabeza cilíndrica oculta mantiene la unión completamente disimulada. La geometría de la doble rosca asegura el restablecimiento de las fuerzas de corte y del momento de flexión entre las dos vigas, lo que permite realizar vigas continuas incluso en la mitad.

Documentación

SBD L ≥ 95 mm

CÓDIGO	info	d₁ [mm]	L [mm]	d [in]	L [in]	TX	unid.
SBD7595	NEW TAPERED TIP	7.5	95	0.3	3 3/4''	TX40	50
SBD75115	NEW TAPERED TIP	7.5	115	0.3	4 1/2''	TX40	50
SBD75135	NEW TAPERED TIP	7.5	135	0.3	5 5/16''	TX40	50
SBD75155	NEW TAPERED TIP	7.5	155	0.3	6 1/8''	TX40	50
SBD75175	NEW TAPERED TIP	7.5	175	0.3	6 7/8''	TX40	50
SBD75195	-	7.5	195	0.3	7 11/16''	TX40	50
SBD75215	NEW TAPERED TIP	7.5	215	0.3	8 7/16''	TX40	50
SBD75235	-	7.5	235	0.3	9 1/4''	TX40	50
