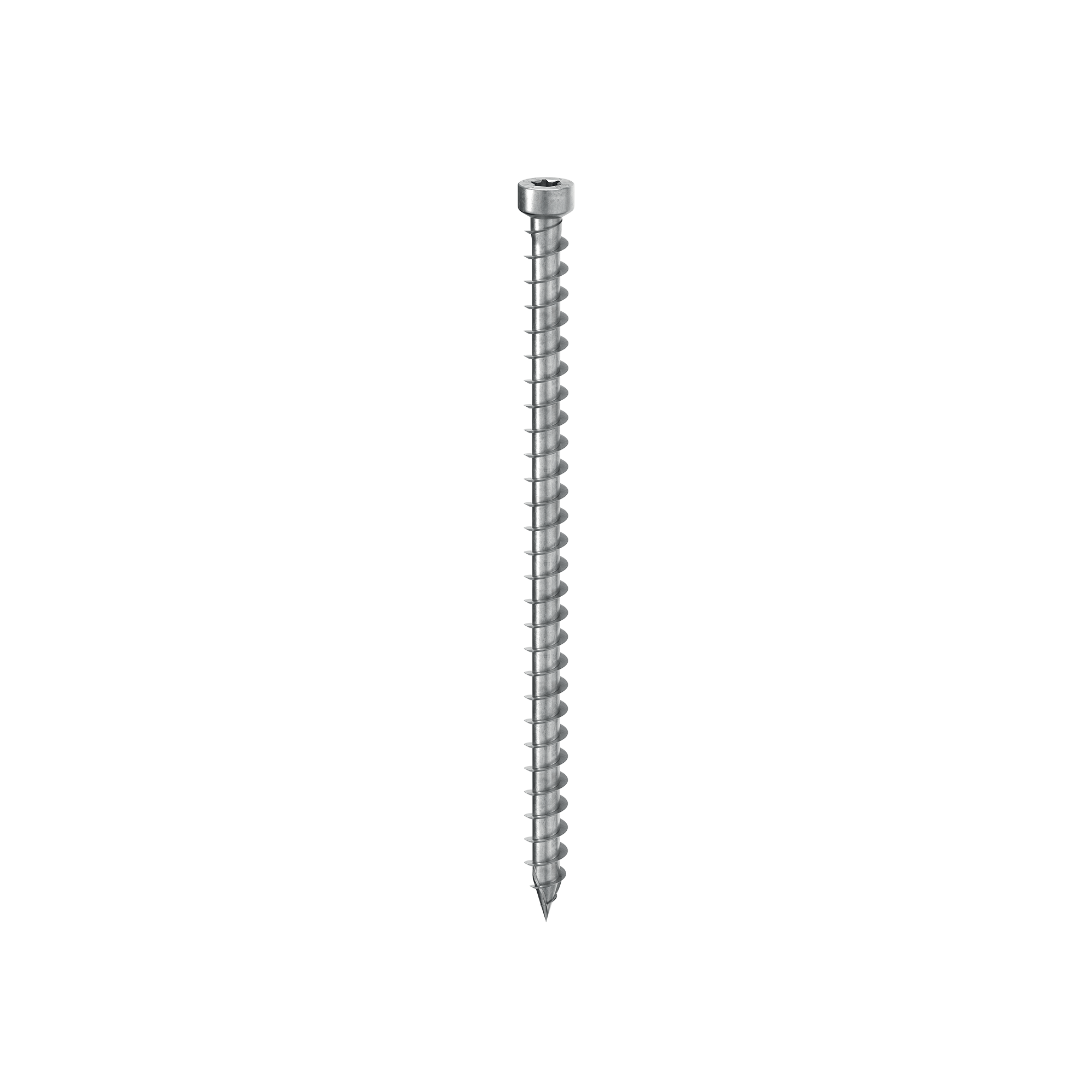

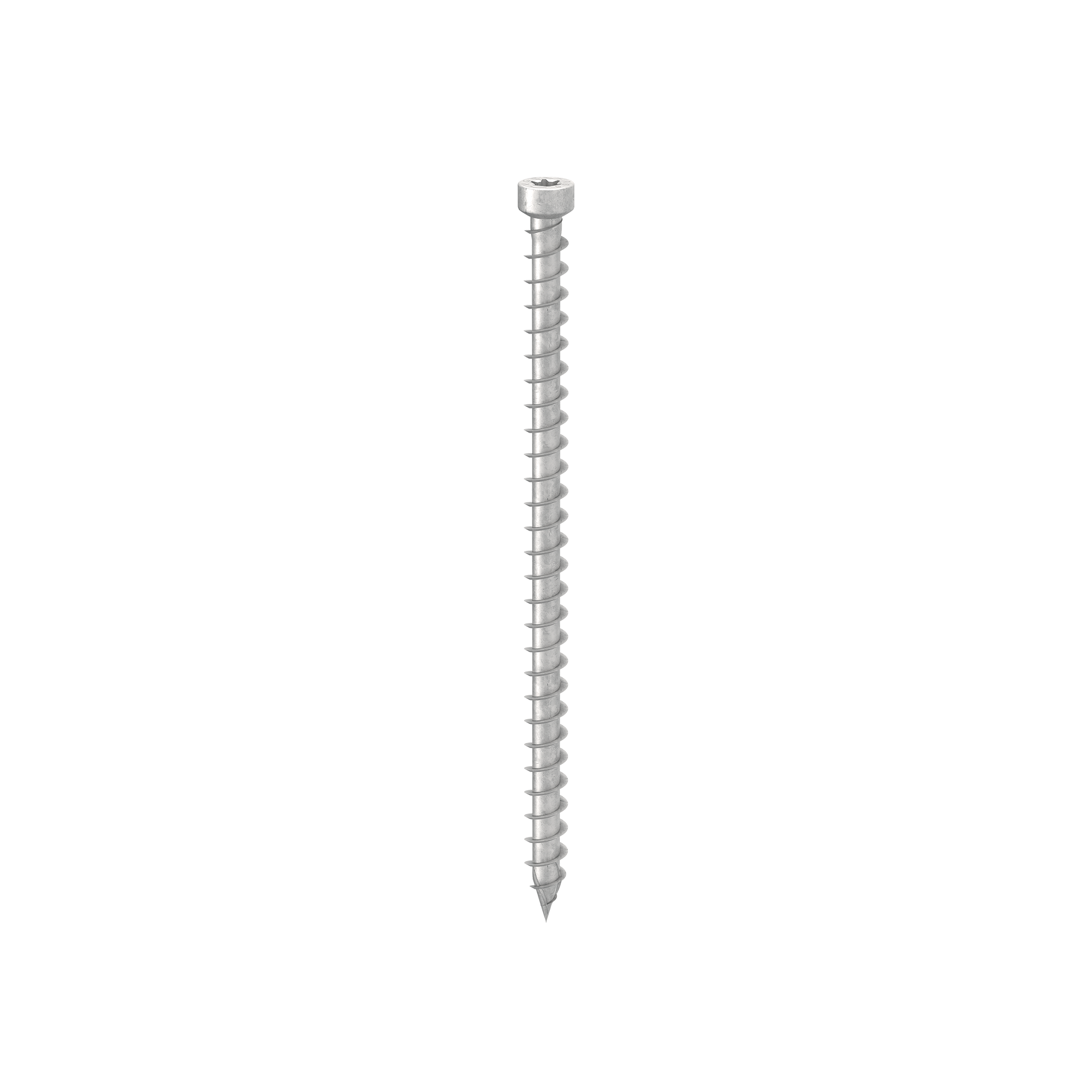

CONECTOR TODO ROSCA DE CABEZA CILINDRICA
VGZ

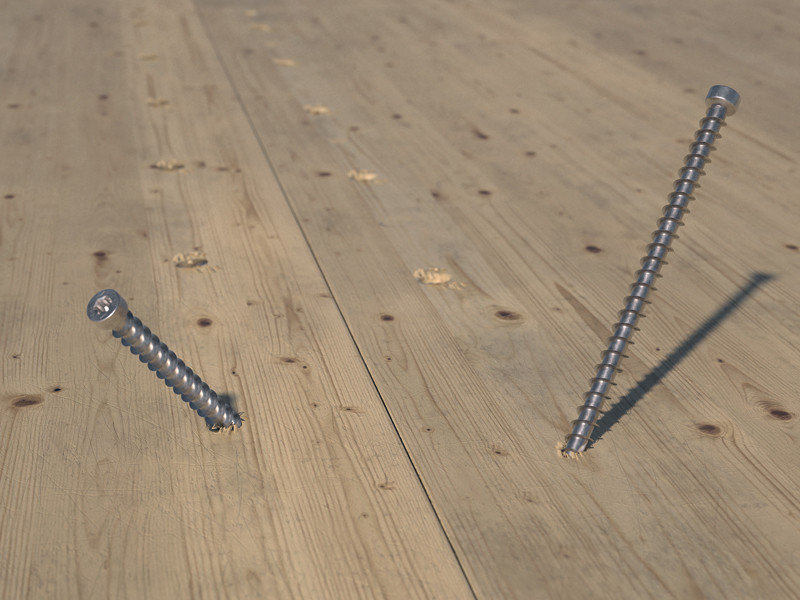

Los tornillos para madera VGZ con rosca total son ideales para uniones ocultas, acoplamientos de madera y refuerzos estructurales. Disponibles en una amplia gama de medidas, garantizan protección contra el fuego e idoneidad sísmica.
Video
Tornillos para madera todo rosca VGZ: confiabilidad total para tus estructuras en madera.

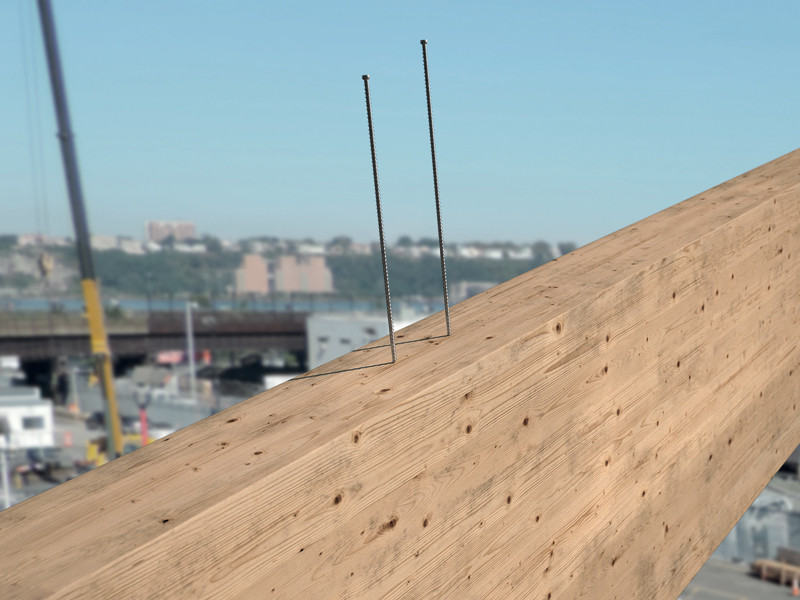

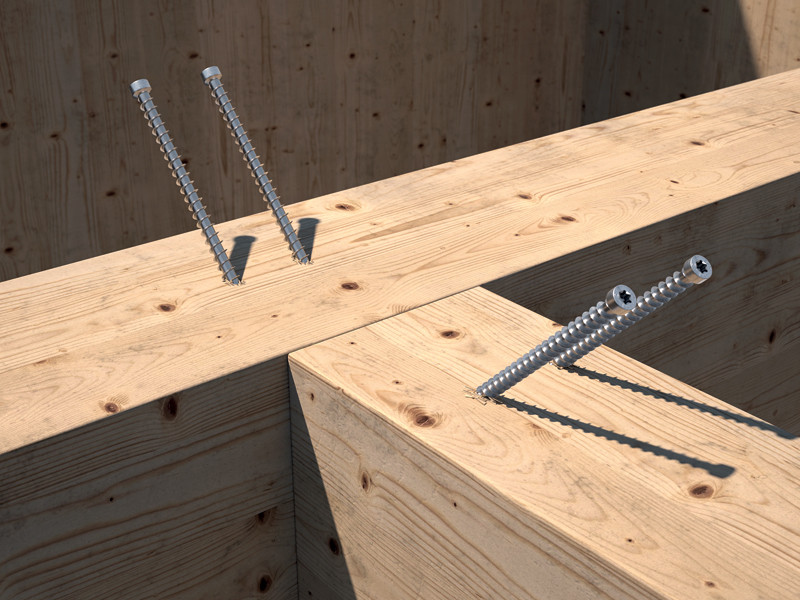

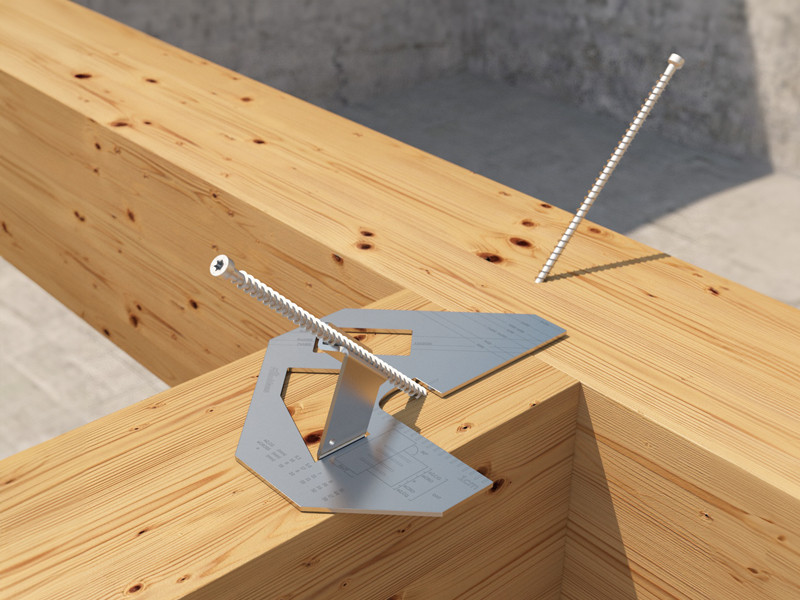

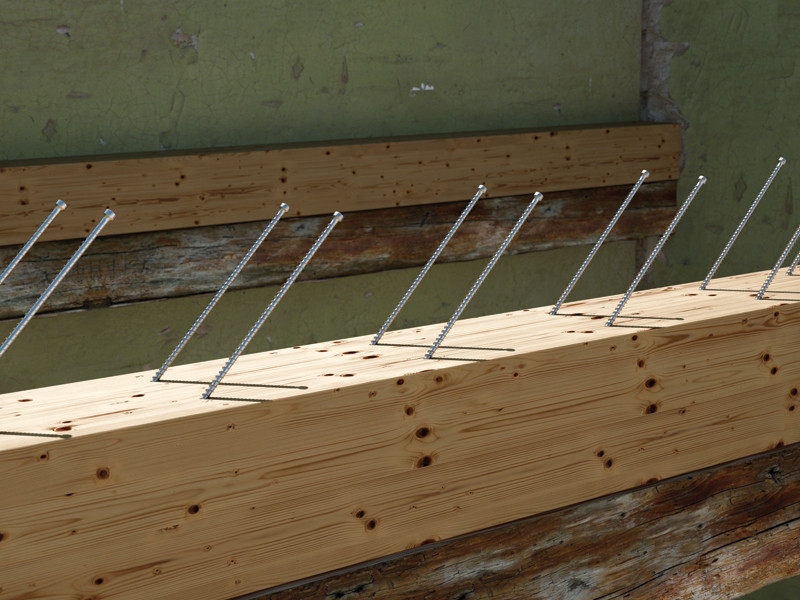

El roscado profundo y el acero de alta resistencia (fy,k = 1000 N/mm2) de los tornillos para madera VGZ garantiza alto rendimiento a la tracción. Son perfectos para acoplamientos de vigas en la restructuración y en nuevas intervenciones. Los tornillos de madera VGZ están homologados para aplicaciones estructurales con solicitaciones en cualquier dirección respecto a la fibra (α = 0° - 90°).
Las distancias mínimas necesarias para fijación son reducidas. Valores ensayados, certificados y calculados también para CLT y maderas de alta densidad como el microlaminado LVL. No contiene cromo hexavalente. Conformidad con las mas estrictas normas de regulación de las sustancias químicas (SVHC).
Informaciones REACH disponibles.
Pruebas cíclicas SEISMIC-REV según EN 12512. En acero al carbono con zincado galvanizado, son ideales para aplicaciones en paneles a base de madera, madera maciza, madera laminada, CLT y LVL y maderas de alta densidad. Clases de servicio 1 y 2.
Características
| PECULIARIDAD | conexiones 45°, refuerzos y acoplamientos |
|---|---|
| CABEZA | cilíndrica oculta |
| DIÁMETRO | 7,0 | 9,0 | 11,0 mm |
| LONGITUD | de 80 mm a 600 mm |
Documentación
| Ficha técnica | |
|---|---|
| Guía Sobre Distancias Mínimas | |
| Ficha técnica USA | |
| Ficha técnica CANADA | |
| Ficha técnica JAPAN | |
| ICC-ES Evaluation report | |
| Certification ETA | |
| Declaración de prestaciones (DOP) | Descargar |
| Especificaciones técnicas | |
| CAD Files | |
| BIM.ifc File | |
| BIM.rfa File |
VGZ
| CÓDIGO | d₁
[mm]
|
L
[mm]
|
TX | unid. |
|---|---|---|---|---|
| VGZ780 | 7 | 80 | TX30 | 50 |
| VGZ7100 | 7 | 100 | TX30 | 50 |
| VGZ7120 | 7 | 120 | TX30 | 50 |
| VGZ7140 | 7 | 140 | TX30 | 50 |
| VGZ7160 | 7 | 160 | TX30 | 50 |
| VGZ7180 | 7 | 180 | TX30 | 50 |
| VGZ7200 | 7 | 200 | TX30 | 50 |
| VGZ7220 | 7 | 220 | TX30 | 50 |
| VGZ7240 | 7 | 240 | TX30 | 50 |
| VGZ7260 | 7 | 260 | TX30 | 50 |
| VGZ7280 | 7 | 280 | TX30 | 50 |
| VGZ7300 | 7 | 300 | TX30 | 50 |
| VGZ7320 | 7 | 320 | TX30 | 50 |
| VGZ7340 | 7 | 340 | TX30 | 50 |
| VGZ7360 | 7 | 360 | TX30 | 50 |
| VGZ7380 | 7 | 380 | TX30 | 50 |
| VGZ7400 | 7 | 400 | TX30 | 50 |
| VGZ9160 | 9 | 160 | TX40 | 50 |
| VGZ9180 | 9 | 180 | TX40 | 50 |
| VGZ9200 | 9 | 200 | TX40 | 50 |
| VGZ9220 | 9 | 220 | TX40 | 50 |
| VGZ9240 | 9 | 240 | TX40 | 50 |
| VGZ9260 | 9 | 260 | TX40 | 50 |
| VGZ9280 | 9 | 280 | TX40 | 50 |
| VGZ9300 | 9 | 300 | TX40 | 50 |
| VGZ9320 | 9 | 320 | TX40 | 50 |
| VGZ9340 | 9 | 340 | TX40 | 50 |
| VGZ9360 | 9 | 360 | TX40 | 50 |
| VGZ9380 | 9 | 380 | TX40 | 50 |
| VGZ9400 | 9 | 400 | TX40 | 50 |
| VGZ9440 | 9 | 440 | TX40 | 25 |
| VGZ9480 | 9 | 480 | TX40 | 25 |
| VGZ9520 | 9 | 520 | TX40 | 25 |
| VGZ9560 | 9 | 560 | TX40 | 25 |
| VGZ9600 | 9 | 600 | TX40 | 25 |
| VGZ11150 | 11 | 150 | TX50 | 25 |
| VGZ11200 | 11 | 200 | TX50 | 25 |
| VGZ11250 | 11 | 250 | TX50 | 25 |
| VGZ11275 | 11 | 275 | TX50 | 25 |
| VGZ11300 | 11 | 300 | TX50 | 25 |
| VGZ11325 | 11 | 325 | TX50 | 25 |
| VGZ11350 | 11 | 350 | TX50 | 25 |
| VGZ11375 | 11 | 375 | TX50 | 25 |
| VGZ11400 | 11 | 400 | TX50 | 25 |
| VGZ11425 | 11 | 425 | TX50 | 25 |
| VGZ11450 | 11 | 450 | TX50 | 25 |
| VGZ11475 | 11 | 475 | TX50 | 25 |
| VGZ11500 | 11 | 500 | TX50 | 25 |
| VGZ11525 | 11 | 525 | TX50 | 25 |
| VGZ11550 | 11 | 550 | TX50 | 25 |
| VGZ11575 | 11 | 575 | TX50 | 25 |
| VGZ11600 | 11 | 600 | TX50 | 25 |
| VGZ11650 | 11 | 650 | TX50 | 25 |
| VGZ11700 | 11 | 700 | TX50 | 25 |
| VGZ11750 | 11 | 750 | TX50 | 25 |
| VGZ11800 | 11 | 800 | TX50 | 25 |
| VGZ11850 | 11 | 850 | TX50 | 25 |
| VGZ11900 | 11 | 900 | TX50 | 25 |
| VGZ11950 | 11 | 950 | TX50 | 25 |
| VGZ111000 | 11 | 1000 | TX50 | 25 |
