TEJA BITUMINOSA (CANADIENSE)
SHINGLE
SHINGLE es la teja bituminosa canadiense con marcado CE según ETA que sirve de capa final impermeable en la cubierta. Resiste a la intemperie, aísla el ruido de la lluvia batiente y, gracias a la capa superior de gravilla, asegura una estabilidad permanente a los rayos UV.
SHINGLE, la teja bituminosa caracteriza por la estabilidad permanente a los rayos UV.

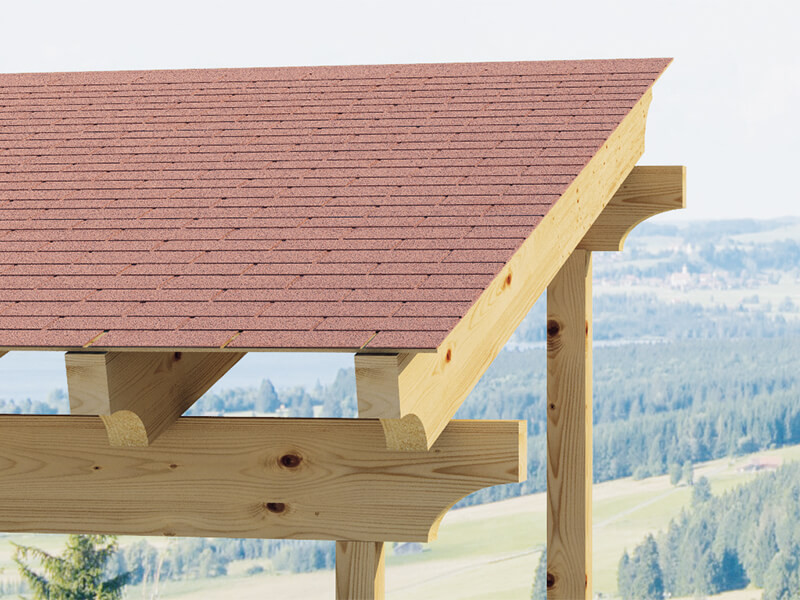

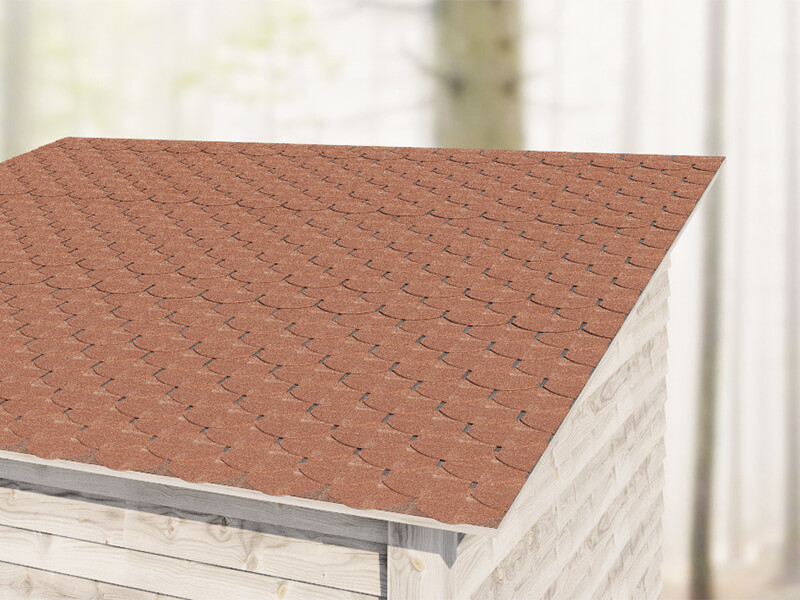

La teja canadiense SHINGLE es fácil de transportar gracias a las dimensiones reducidas del paquete (80 cm x 34 cm) y a su poco peso (unos 20 kg). . Es la solución ideal para realizar cubiertas de estructuras de pequeñas dimensiones, como cobertizos, pérgolas o porches.
Excelente en combinación con la protección bituminosa bajo teja BYTUM 400 con el fin de obtener una impermeabilización eficaz también en cubiertas con poca pendiente.
Documentación
| Ficha técnica | |
|---|---|
| Declaración de prestaciones (DOP) |
SHINGLE
| CÓDIGO | versión | B
[mm]
|
L
[mm]
|
B
[in]
|
L
[in]
|
color | unid. |
|---|---|---|---|---|---|---|---|

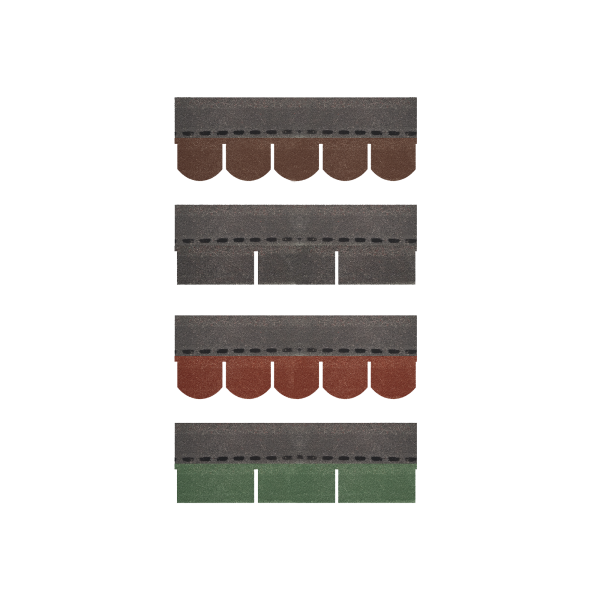

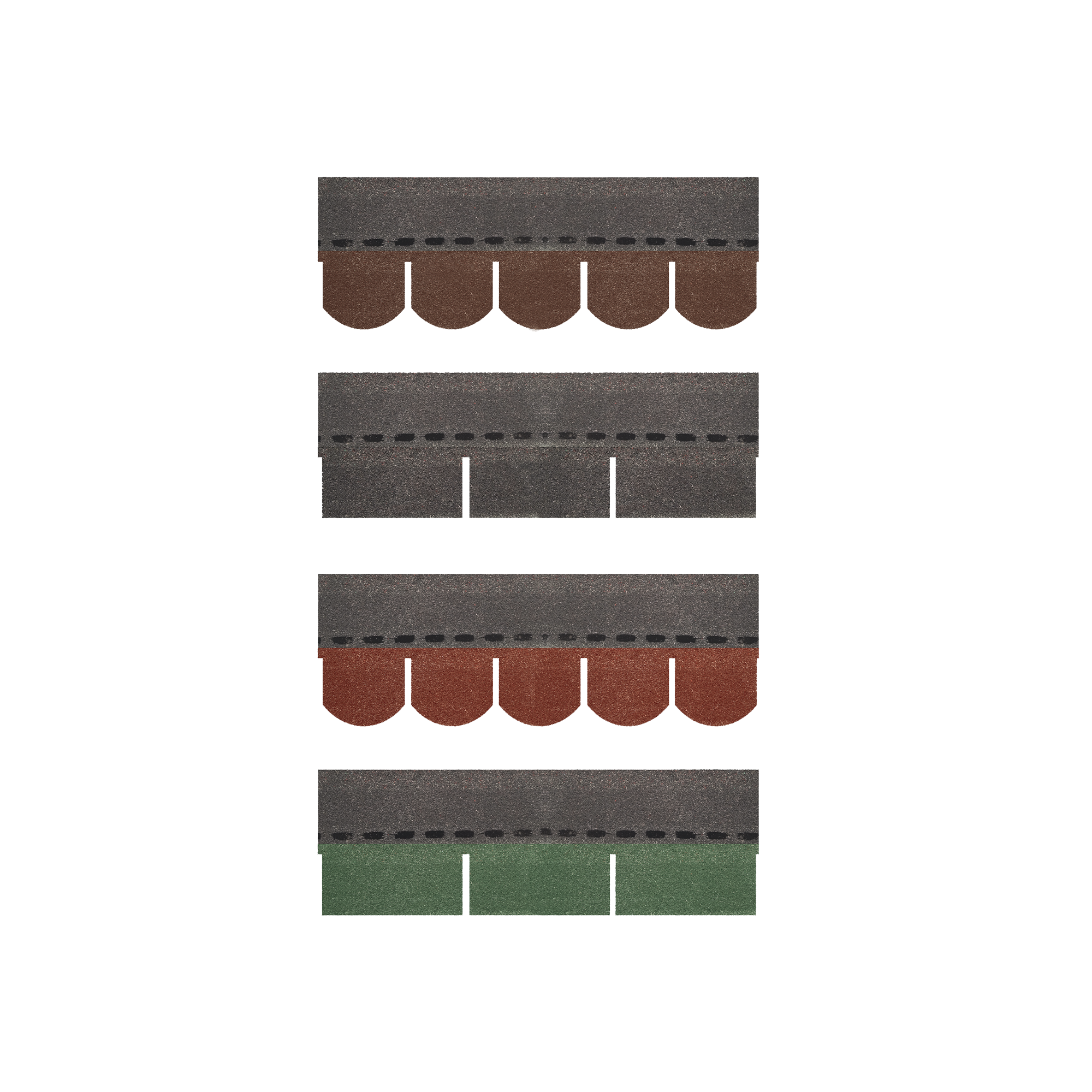

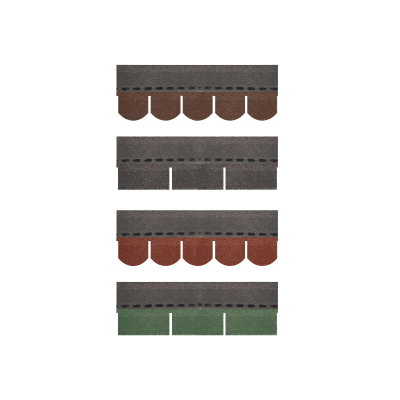

| SHIREDR | Rectangular | 777 | 336 | 30.6 | 13.2 | red | 18 |
| SHIBROR | Rectangular | 777 | 336 | 30.6 | 13.2 | brown | 18 |
| SHIGRER | Rectangular | 777 | 336 | 30.6 | 13.2 | green | 18 |
| SHIBLAR | Rectangular | 777 | 336 | 30.6 | 13.2 | black | 18 |
| SHIREDB | beaver | 808 | 336 | 31.8 | 13.2 | red | 17 |
| SHIBROB | beaver | 808 | 336 | 31.8 | 13.2 | brown | 17 |
| SHIGREB | beaver | 808 | 336 | 31.8 | 13.2 | green | 17 |
| SHIBLAB | beaver | 808 | 336 | 31.8 | 13.2 | black | 17 |
Datos Técnicos SHINGLE RECTANGULAR
| Propiedad | Normativa | Valores verificados | Conversión USC |
|---|---|---|---|
| Gramaje | ETA-07/0266 | 9600 g/m² | 31.46 oz/ft² |
| Espesor | - | 3 mm | 118 mil |
| Resistencia a la tracción MD/CD | EN 544 | 750 / 550 N/50mm | 86 / 63 lb/in |
| Alargamiento MD/CD | EN 544 | 3,5 / 3,5 % | - |
| Resistencia a desgarro por clavo MD/CD | EN 544 | 120 / N | 27 / lbf |
| Hermeticidad al agua (masa del betún) | ETA-07/0266 | 896 g/m² | 2.936242 oz/ft² |
| Resistencia térmica | - | -20 / 80 °C | -4 / 176 °F |
| Reacción al fuego | EN 13501-1 | clase E | - |
| Comportamiento al fuego externo | EN 13501-5 | clase BROOF (t1) | - |
| Después de envejecimiento artificial - resistencia a la tracción MD/CD | EN 544 | 600 / 400 N/50mm | 69 / 46 lb/in |
| Después de envejecimiento artificial - resistencia a desgarro por clavo MD/CD | EN 544 | 100 / N | 22 / lbf |
| Después de envejecimiento artificial - deslizamiento en caliente | EN 544 | < 2 mm | < 0.07874 in |
| Después de envejecimiento artificial - adherencia a la gravilla | EN 544 | < 2,5 g | < 0.088185 oz |
| Flexibilidad a bajas temperaturas | EN 1109 | -20 / °C | -4 / °F |
| Densidad del betún | ETA-07/0266 | 1,2 kg/L | - |
| Temperatura de aplicación | ETA-07/0266 | 0 / 40 °C | 32 / 104 °F |
| Absorción de agua | EN 544 | 2 % | - |
| Estabilidad a los rayos UV | - | - | - |
Datos Técnicos SHINGLE BIBER
| Propiedad | Normativa | Valores verificados | Conversión USC |
|---|---|---|---|
| Gramaje | ETA-07/0266 | 9000 g/m² | 29.49 oz/ft² |
| Espesor | - | 3 mm | 118 mil |
| Resistencia a la tracción MD/CD | EN 544 | 750 / 550 N/50mm | 86 / 63 lb/in |
| Alargamiento MD/CD | EN 544 | 3,5 / 3,5 % | - |
| Resistencia a desgarro por clavo MD/CD | EN 544 | 100 / N | 22 / lbf |
| Hermeticidad al agua (masa del betún) | ETA-07/0266 | 896 g/m² | 2.936242 oz/ft² |
| Resistencia térmica | - | -20 / 80 °C | -4 / 176 °F |
| Reacción al fuego | EN 13501-1 | clase E | - |
| Comportamiento al fuego externo | EN 13501-5 | clase BROOF (t1) | - |
| Después de envejecimiento artificial - resistencia a la tracción MD/CD | EN 544 | 600 / 400 N/50mm | 69 / 46 lb/in |
| Después de envejecimiento artificial - resistencia a desgarro por clavo MD/CD | EN 544 | 100 / N | 22 / lbf |
| Después de envejecimiento artificial - deslizamiento en caliente | EN 544 | < 2 mm | < 0.07874 in |
| Después de envejecimiento artificial - adherencia a la gravilla | EN 544 | < 2,5 g | < 0.088185 oz |
| Flexibilidad a bajas temperaturas | EN 1109 | -20 / °C | -4 / °F |
| Densidad del betún | ETA-07/0266 | 1,2 kg/L | - |
| Temperatura de aplicación | ETA-07/0266 | 0 / 40 °C | 32 / 104 °F |
| Absorción de agua | EN 544 | 2 % | - |
| Estabilidad a los rayos UV | - | - | - |
Specifications
Suministro y colocación de teja bituminosa (canadiense), tipo SHINGLE
Propiedad:
Gramaje [g/m²] : 9,6/9
Transmisión del vapor de agua Sd [m] :
Resistencia a la tracción MD/CD [N/50mm] : >600/400
Alargamiento MD/CD [%] : 3,5/3,5
Resistencia a desgarro por clavo MD/CD [N] : >100
Hermeticidad al agua : 896 kg/m2
"Emisiones de VOC (COV) (% (clase A+)) : 0"
Resistencia térmica [°C] : -20/+80
Reacción al fuego : classe E
Indicazioni di posa per: TETTO
SHINGLE se coloca paralelamente a la línea de canalón, a partir del borde inferior de la cubierta. La segunda capa debe quedar sobrepuesta al menos 10-20 cm sobre la anterior (según la inclinación de la cubierta), como se indica en el esquema de acuerdo con las normas pertinentes. La lona se debe aplicar sobre un soporte continuo con un dispositivo de fijación mecánico (ej: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Una vez en la cima de la cubierta, es aconsejable que la lámina sobresalga de la línea de cumbrera por al menos 30 cm para favorecer una perfecta sobreposición con las otras capas de lona, que se sobrepondrán sobre la vertiente de la cubierta. Se aconseja igualmente sobreponer las lonas al menos 30 cm también en las uniones de cabeza. Para obtener un correcto sellado al aire y al agua se aconsejar usar ALU BAND, SEAL BAND, EASY BAND, SPEEDY BAND, SOLID BAND, FLEXY BAND, SMART BAND, PLASTER BAND, DOUBLE BAND, SUPRA BAND, BUTYL BAND, MEMBRANE GLUE, SUPERB GLUE, ECO GLUE, FIRE SEALING, FIRE FOAM, FIRE STRIPE, FRONT BAND UV 236.La posible presencia de una doble banda adhesiva integrada puede reemplazar el correcto sellado al aire y agua.
Indicazioni di posa per: PARETE
SHINGLE se coloca paralelamente a la viga de solera o al forjado en caso de colocación en la pared. La segunda capa debe quedar sobrepuesta al menos 15 cm sobre la anterior. Cada capa debe fijarse al soporte con un dispositivo de fijación mecánico (ej: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Se aconseja igualmente sobreponer las lonas al menos 30 cm también en las uniones de cabeza. Para obtener un correcto sellado al aire y al agua, se aconsejar usar ALU BAND, SEAL BAND, EASY BAND, SPEEDY BAND, SOLID BAND, FLEXY BAND, SMART BAND, PLASTER BAND, DOUBLE BAND, SUPRA BAND, BUTYL BAND, MEMBRANE GLUE, SUPERB GLUE, ECO GLUE, FIRE SEALING, FIRE FOAM, FIRE STRIPE, FRONT BAND UV 236 o bien, en caso de superficies ásperas, valorar si es mejor usar PRIMER añadido a FLEXI BAND, PRIMER SPAY, PRIMER .
Composición SHINGLE RECTANGULAR
| capa superior | - |
|---|---|
| compuesto | - |
| ARMADURA | - |
| compuesto | - |
| capa inferior | - |
Composición SHINGLE BIBER
| capa superior | - |
|---|---|
| compuesto | - |
| ARMADURA | - |
| compuesto | - |
| capa inferior | - |
