LÁMINA ALTAMENTE TRANSPIRABLE MONOLÍTICA
TRASPIR EVO 160

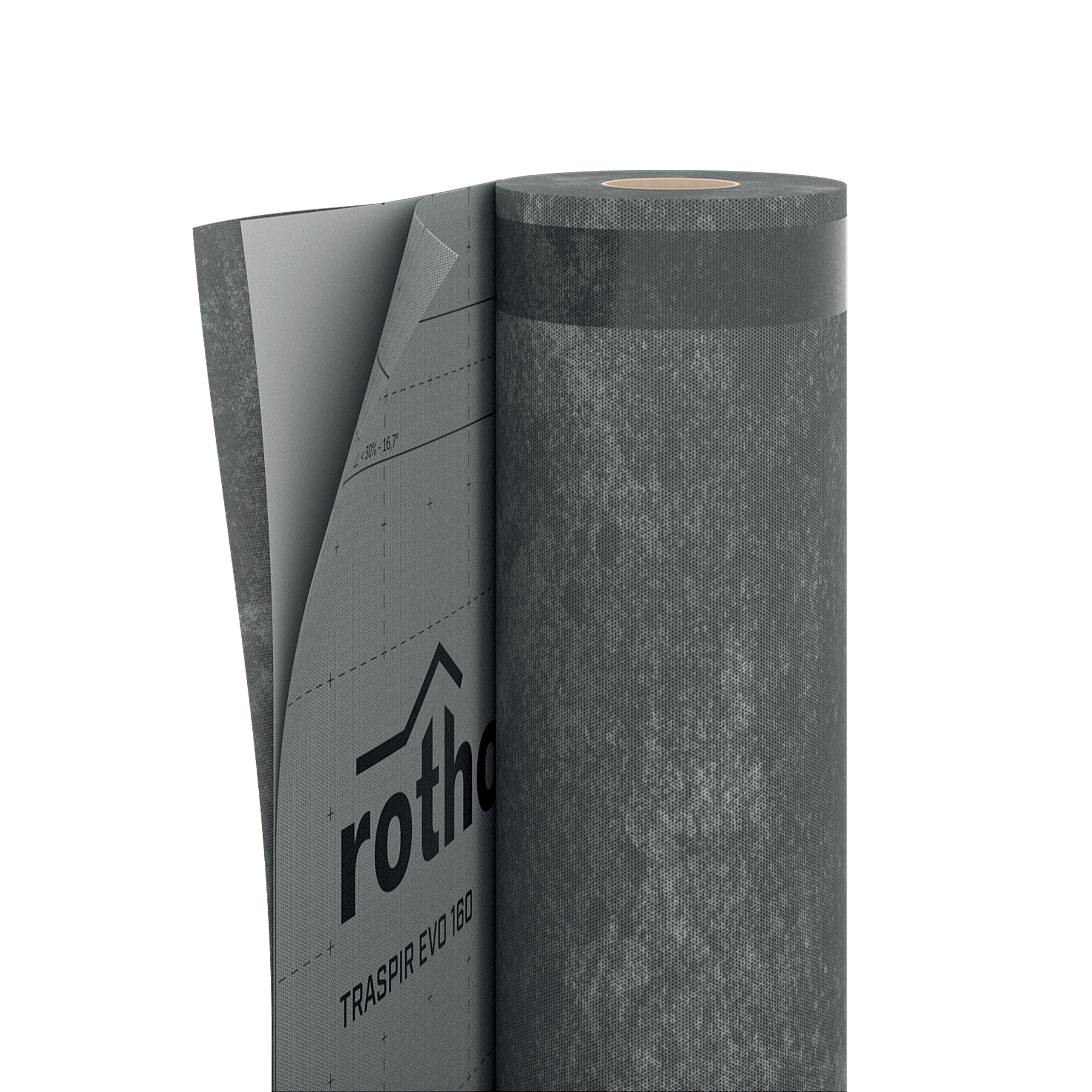

La lámina altamente transpirable monolítica TRASPIR EVO 160 asegura impermeabilización y estanqueidad al aire, además de una excelente reacción al fuego (B-s1, d2) y una alta estabilidad a los rayos UV. Se compone de un film monolítico de elastómero extrudido entre dos capas de protección de polipropileno y se ha diseñado para colocarse tanto en el lado interior como en el exterior de la cubierta.
Video
TRASPIR EVO 160, ESTABILIDAD A LOS RAYOS UV Y REACCIÓN AL FUEGO AL MÁXIMO PARA TUS ESTRUCTURAS DE MADERA
La estructura monolítica de la lámina TRASPIR EVO 160 garantiza una excelente durabilidad en el tiempo gracias a su especial composición.
Lámina autoextinguible (clase B-s1, d2) que no propaga las llamas en caso de incendio con lo cual contribuye a la protección de la estructura.

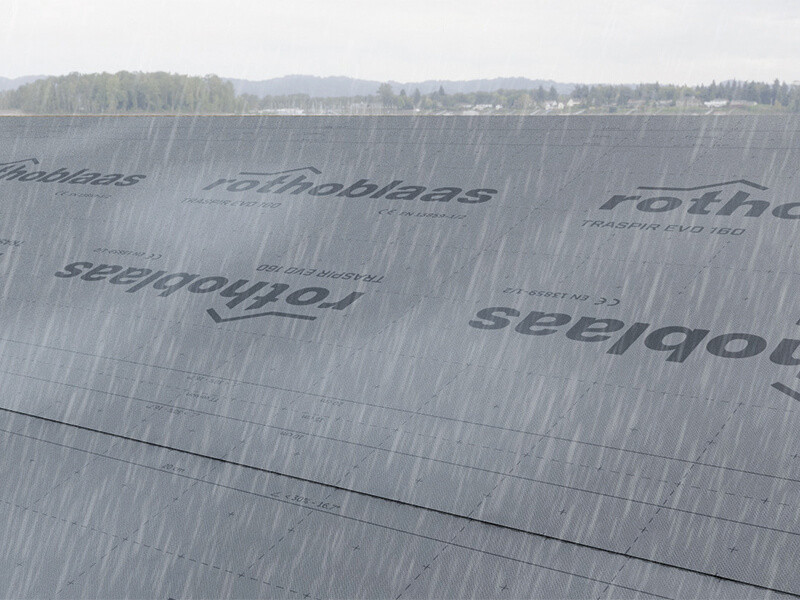

La estabilidad a los rayos UV con exposición total a las radiaciones, sin ninguna protección, es excepcional: la lámina ha superado la prueba de envejecimiento artificial que prevé la exposición a la luz UV durante 1000 horas.
Documentación
| Ficha técnica | |
|---|---|
| Declaración de prestaciones (DOP) | Descargar |
| Xml-File WUFI | |
| Consejos de aplicación | |
| Environmental Product Declaration (EPD) |
TRASPIR EVO 160
| CÓDIGO | descripción | tape | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
unid./ palé |
|---|---|---|---|---|---|---|---|---|---|
| TEVO160 | TRASPIR EVO 160 | - | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 30 |
| TTTEVO160 | TRASPIR EVO 160 TT | TT | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 30 |
Datos Técnicos
| Propiedad | Normativa | Valores verificados | Conversión USC |
|---|---|---|---|
| Gramaje | EN 1849-2 | 160 g/m² | 0.52 oz/ft² |
| Espesor | EN 1849-2 | 0,5 mm | 20 mil |
| Transmisión de vapor de agua (Sd) | EN 1931 | 0,1 m | 34.965 PERM |
| Transmisión del vapor de agua (dry cup) | ASTM E96/ E96M | 12.3 PERM | - |
| Transmisión del vapor de agua (dry cup) | ASTM E96/ E96M | 702 ng/(s·m²·Pa) | - |
| Resistencia a la tracción MD/CD | EN 12311-1 | 280 / 220 N/50mm | 32 / 25 lb/in |
| Alargamiento MD/CD | EN 12311-1 | 50 / 60 % | - |
| Resistencia a desgarro por clavo MD/CD | EN 12310-1 | 180 / 200 N | 40 / 45 lbf |
| Estanquidad al agua | EN 1928 | clase W1 | - |
| Resistencia térmica | - | -40 / 100 °C | -40 / 212 °F |
| Reacción al fuego | EN 13501-1 | clase B-s1,d2 | - |
| Resistencia al paso del aire | EN 12114 | < 0,02 m³/(m²·h·50Pa) | < 0.001 cfm/ft² at 50Pa |
| Conductividad térmica (λ) | - | 0,4 W/(m·K) | 2.77 (BTU·in)/(h·ft²·°F) |
| Calor específico | - | 1800 J/(kg·K) | - |
| Densidad | - | ca. 370 kg/m³ | - |
| Factor de resistencia al vapor (μ) | - | ca. 160 | - |
| Resistencia de las uniones | EN 12317-2 | > 200 / N/50mm | > 22.840589 / lb/in |
| Contenido de VOC | - | 0 % | - |
| Estabilidad a los rayos UV | EN 13859-2 | 6 meses | - |
| Exposición a los agentes atmosféricos | - | 6 semanas | - |
| Columna de agua | ISO 811 | > 500 cm | > 196.8504 in |
| Después de envejecimiento artificial - estanquidad al agua | EN 1297 / EN 1928 | clase W1 | - |
| Después de envejecimiento artificial - resistencia a la tracción MD/CD | EN 1297 / EN 12311-1 | 260 / 200 N/50mm | 30 / 23 lb/in |
| Después de envejecimiento artificial - alargamiento | EN 1297 / EN 12311-1 | 40 / 50 % | - |
| Flexibilidad a bajas temperaturas | EN 1109 | -40 / °C | -40 / °F |
| Prueba de lluvia batiente | TU Berlin | superado | - |
| Resistencia a la penetración del agua de paredes exteriores a 300 Pa | ASTM E331 | superado | - |
| Barrera al aire | ASTM E2178 | superado | - |
| Barrera al aire (antes y después del envejecimiento) | CAN/ULC-S741 | conforme | - |
Specifications
Suministro y colocación de lámina altamente transpirable monolítica , tipo TRASPIR EVO 160
Marcado CE conforme con : EN 13859-1/2
Propiedad:
Gramaje [g/m²] : 160
Transmisión del vapor de agua Sd [m] : 0,1
Resistencia a la tracción MD/CD [N/50mm] : 280/220
Alargamiento MD/CD [%] : 50/60
Resistencia a desgarro por clavo MD/CD [N] : 180/200
Hermeticidad al agua : classe W1
"Emisiones de VOC (COV) (% (clase A+)) : 0"
Resistencia térmica [°C] : -40/+80
Reacción al fuego : B-s1, d2
Indicazioni di posa per: TETTO

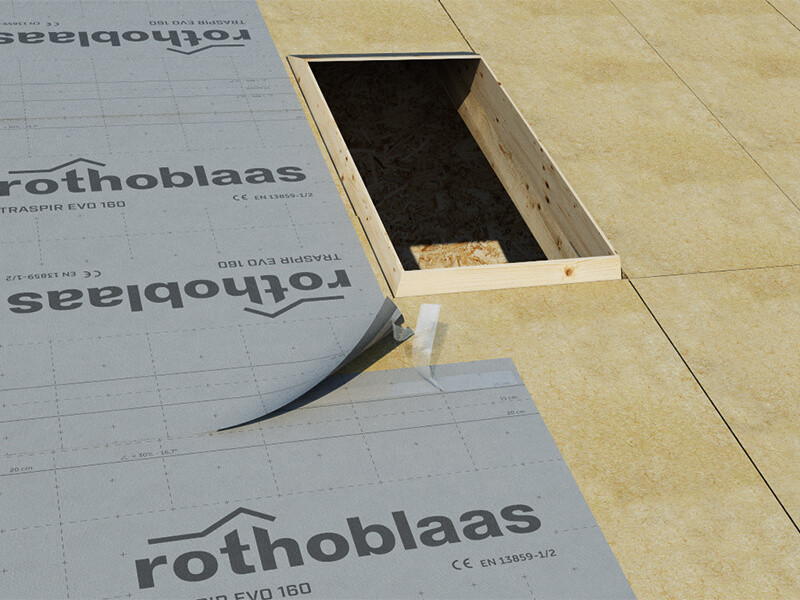

TRASPIR EVO 160 se coloca paralelamente a la línea de canalón, a partir del borde inferior de la cubierta. La segunda capa debe quedar sobrepuesta al menos 10-20 cm sobre la anterior (según la inclinación de la cubierta), como se indica en el esquema de acuerdo con las normas pertinentes. La lona se debe aplicar sobre un soporte continuo con un dispositivo de fijación mecánico (ej: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Una vez en la cima de la cubierta, es aconsejable que la lámina sobresalga de la línea de cumbrera por al menos 30 cm para favorecer una perfecta sobreposición con las otras capas de lona, que se sobrepondrán sobre la vertiente de la cubierta. Se aconseja igualmente sobreponer las lonas al menos 30 cm también en las uniones de cabeza. Para obtener un correcto sellado al aire y al agua se aconsejar usar EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE.La posible presencia de una doble banda adhesiva integrada puede reemplazar el correcto sellado al aire y agua.
Indicazioni di posa per: PARETE
TRASPIR EVO 160 se coloca paralelamente a la viga de solera o al forjado en caso de colocación en la pared. La segunda capa debe quedar sobrepuesta al menos 15 cm sobre la anterior. Cada capa debe fijarse al soporte con un dispositivo de fijación mecánico (ej: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Se aconseja igualmente sobreponer las lonas al menos 30 cm también en las uniones de cabeza. Para obtener un correcto sellado al aire y al agua, se aconsejar usar EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE o bien, en caso de superficies ásperas, valorar si es mejor usar PRIMER añadido a FLEXI BAND, PRIMER SPAY, PRIMER .
Composición
| capa superior | tejido no tejido de PP |
|---|---|
| CAPA INTERMEDIA | film transpirable monolítico de PE |
| capa inferior | tejido no tejido de PP |
