LÁMINA ALTAMENTE TRANSPIRABLE MONOLÍTICA
TRASPIR EVO 220

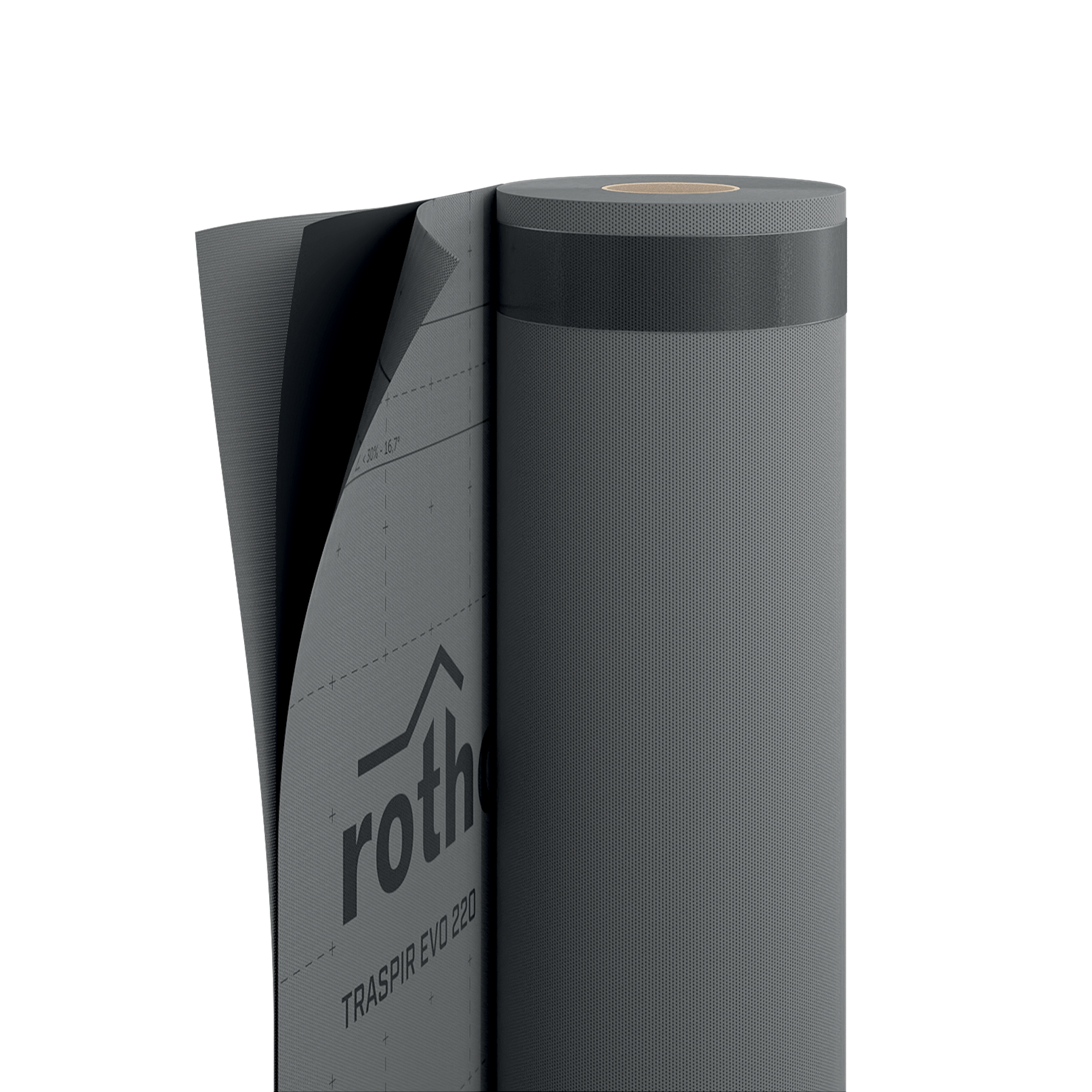

TRASPIR EVO 220 es la lámina altamente transpirable monolítica que asegura una excelente durabilidad en el tiempo. Se compone de un film funcional monolítico de elastómero extrudido entre dos capas de protección de polipropileno y se ha diseñado para aplicarse en paredes y cubiertas, tanto en el lado interior como en el exterior.
Video
LÁMINA TRANSPIRABLE MONOLÍTICA TRASPIR EVO 220: ELEVADO GRAMAJE Y RESISTENCIA MECÁNICA, PARA UNA DURABILIDAD INMEJORABLE
Gracias a los especiales polímeros usados, la lámina monolítica TRASPIR EVO 220 garantiza una excelente durabilidad, también en caso de exposición a los rayos UV durante la fase de colocación.

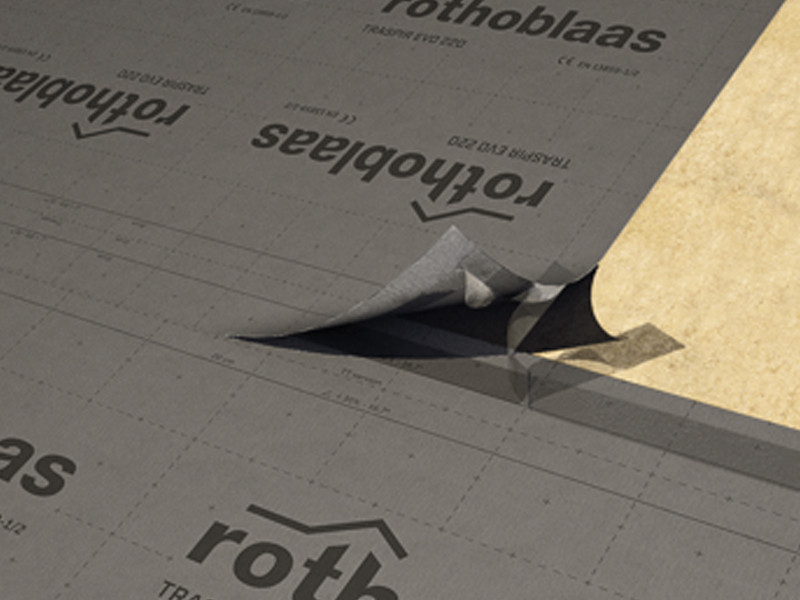

En las obras, la superficie áspera asegura una óptima resistencia al deslizamiento. El doble tape integrado de mayor anchura ofrece un sellado según la norma y, por lo tanto, una perfecta protección contra la lluvia torrencial.
Los rendimientos y el gramaje de esta lámina monolítica permiten satisfacer los más rigurosos requisitos previstos por las diferentes normativas nacionales, clasificándola como primer producto entre las láminas de alto rendimiento.
Documentación
| Ficha técnica | |
|---|---|
| Declaración de prestaciones (DOP) | Descargar |
| Xml-File WUFI | |
| Consejos de aplicación | |
| Environmental Product Declaration (EPD) |
TRASPIR EVO 220
| CÓDIGO | descripción | tape | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
unid./ palé |
|---|---|---|---|---|---|---|---|---|---|
| TEVO220 | TRASPIR EVO 220 | - | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 20 |
| TTTEVO220 | TRASPIR EVO 220 TT | TT | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 20 |
Datos Técnicos
| Propiedad | Normativa | Valores verificados | Conversión USC |
|---|---|---|---|
| Gramaje | EN 1849-2 | 220 g/m² | 0.72 oz/ft² |
| Espesor | EN 1849-2 | 1 mm | 39 mil |
| Transmisión de vapor de agua (Sd) | EN 1931 | 0,2 m | 17.483 PERM |
| Resistencia a la tracción MD/CD | EN 12311-1 | 385 / 315 N/50mm | 44 / 36 lb/in |
| Alargamiento MD/CD | EN 12311-1 | 65 / 80 % | - |
| Resistencia a desgarro por clavo MD/CD | EN 12310-1 | 345 / 425 N | 78 / 96 lbf |
| Estanquidad al agua | EN 1928 | clase W1 | - |
| Resistencia térmica | - | -40 / 80 °C | -40 / 176 °F |
| Reacción al fuego | EN 13501-1 | clase E | - |
| Resistencia al paso del aire | EN 12114 | 0 m³/(m²·h·50Pa) | 0 cfm/ft² at 50Pa |
| Conductividad térmica (λ) | - | 0,3 W/(m·K) | 2.08 (BTU·in)/(h·ft²·°F) |
| Calor específico | - | 1800 J/(kg·K) | - |
| Densidad | - | ca. 220 kg/m³ | - |
| Factor de resistencia al vapor (μ) | - | ca. 80 | - |
| Resistencia de las uniones | EN 12317-2 | > 250 / N/50mm | > 28.550736 / lb/in |
| Contenido de VOC | - | 0 % | - |
| Estabilidad a los rayos UV | EN 13859-2 | 4 meses | - |
| Exposición a los agentes atmosféricos | - | 8 semanas | - |
| Columna de agua | ISO 811 | > 500 cm | > 196.8504 in |
| Después de envejecimiento artificial - hermeticidad al agua a 100 °C | EN 1297 / EN 1928 | clase W1 | - |
| Después de envejecimiento artificial - resistencia a la tracción MD/CD | EN 1297 / EN 12311-1 | 365 / 270 N/50mm | 42 / 31 lb/in |
| Después de envejecimiento artificial - alargamiento | EN 1297 / EN 12311-1 | 47 / 51 % | - |
| Flexibilidad a bajas temperaturas | EN 1109 | -40 / °C | -40 / °F |
| Prueba de lluvia batiente | TU Berlin | superado | - |
Specifications
Suministro y colocación de lámina altamente transpirable monolítica , tipo TRASPIR EVO 220
Marcado CE conforme con : EN 13859-1/2
Propiedad:
Gramaje [g/m²] : 220
Transmisión del vapor de agua Sd [m] : 0,2
Resistencia a la tracción MD/CD [N/50mm] : 385/315
Alargamiento MD/CD [%] : 65/80
Resistencia a desgarro por clavo MD/CD [N] : 345/425
Hermeticidad al agua : classe W1
"Emisiones de VOC (COV) (% (clase A+)) : 0"
Resistencia térmica [°C] : -40/+80
Reacción al fuego : classe E
Indicazioni di posa per: TETTO

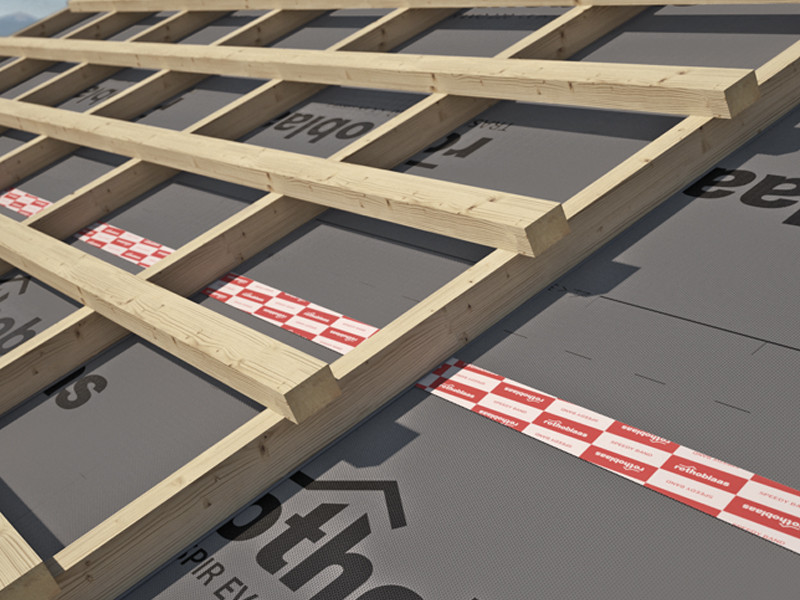

TRASPIR EVO 220 se coloca paralelamente a la línea de canalón, a partir del borde inferior de la cubierta. La segunda capa debe quedar sobrepuesta al menos 10-20 cm sobre la anterior (según la inclinación de la cubierta), como se indica en el esquema de acuerdo con las normas pertinentes. La lona se debe aplicar sobre un soporte continuo con un dispositivo de fijación mecánico (ej: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Una vez en la cima de la cubierta, es aconsejable que la lámina sobresalga de la línea de cumbrera por al menos 30 cm para favorecer una perfecta sobreposición con las otras capas de lona, que se sobrepondrán sobre la vertiente de la cubierta. Se aconseja igualmente sobreponer las lonas al menos 30 cm también en las uniones de cabeza. Para obtener un correcto sellado al aire y al agua se aconsejar usar EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE.La posible presencia de una doble banda adhesiva integrada puede reemplazar el correcto sellado al aire y agua.
Indicazioni di posa per: PARETE
TRASPIR EVO 220 se coloca paralelamente a la viga de solera o al forjado en caso de colocación en la pared. La segunda capa debe quedar sobrepuesta al menos 15 cm sobre la anterior. Cada capa debe fijarse al soporte con un dispositivo de fijación mecánico (ej: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Se aconseja igualmente sobreponer las lonas al menos 30 cm también en las uniones de cabeza. Para obtener un correcto sellado al aire y al agua, se aconsejar usar EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE o bien, en caso de superficies ásperas, valorar si es mejor usar PRIMER añadido a FLEXI BAND, PRIMER SPAY, PRIMER .
Composición
| capa superior | tejido no tejido de PP |
|---|---|
| CAPA INTERMEDIA | film transpirable monolítico de PE |
| capa inferior | tejido no tejido de PP |
