LÁMINA ALTAMENTE TRANSPIRABLE MONOLÍTICA
TRASPIR EVO 300

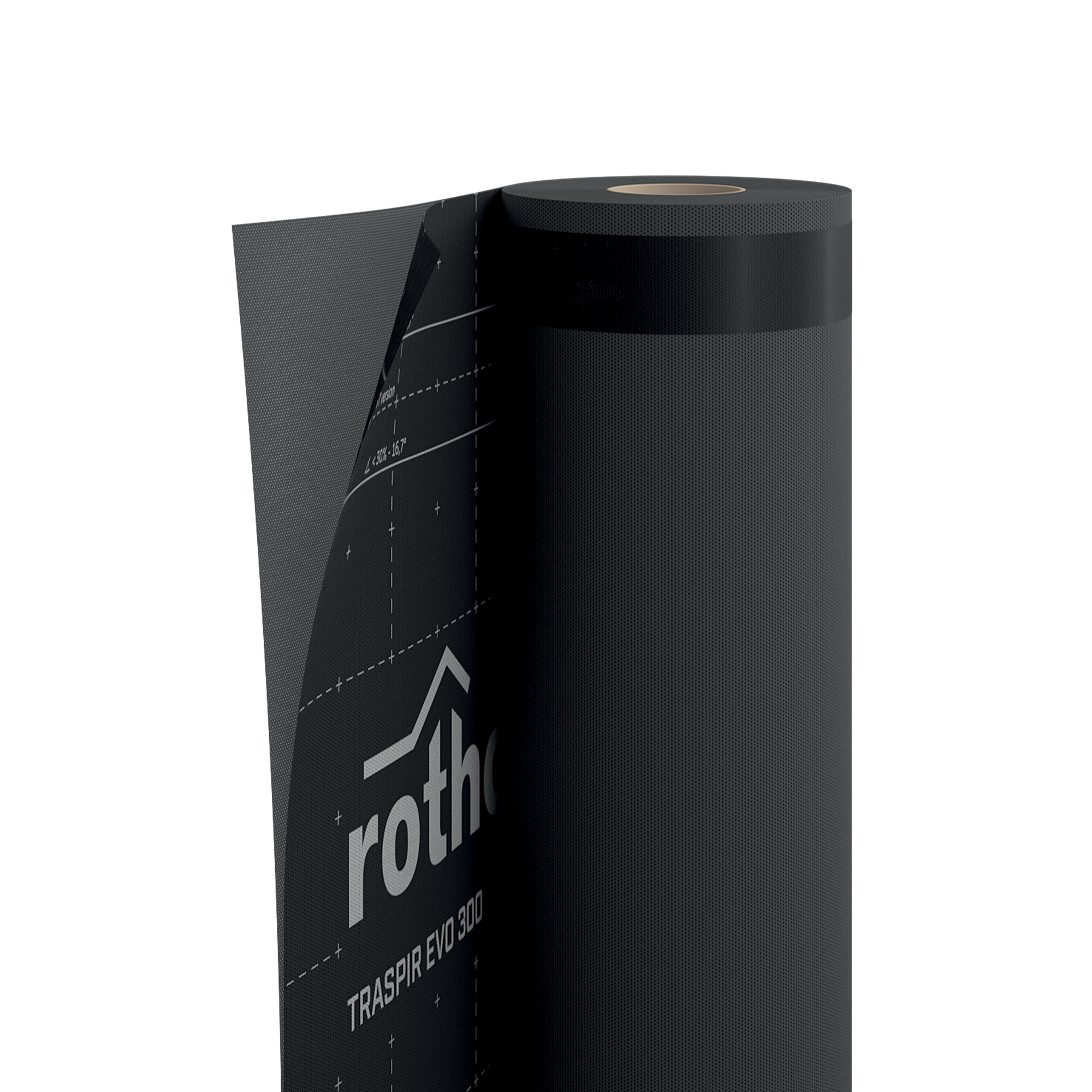

TRASPIR EVO 300 es la lámina altamente transpirable monolítica que garantiza una alta impermeabilización y una óptima reacción al fuego. Se compone de un film monolítico en mezcla acrílica untado sobre una armadura de poliéster y se ha diseñado para aplicarse tanto en el lado exterior como en el interior de la cubierta.
Video
LÁMINA MONOLÍTICA TRASPIR EVO 300: ESTABILIDAD INSUPERABLE CON ALTAS TEMPERATURAS
La lámina transpirable con estructura monolítica TRASPIR EVO 300 asegura una clase de reacción al fuego B-s1, d0, que indica que el producto no contribuye a propagar las llamas durante un incendio.

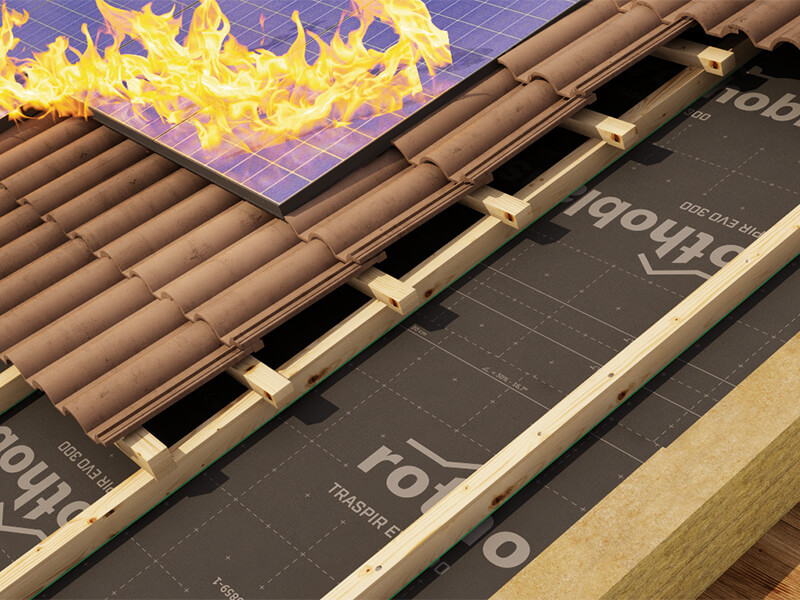

Con una exposición parcial a juntas abiertas de hasta 50 mm de anchura y con un máximo del 40 % de la superficie total, garantiza una estabilidad permanente a los rayos UV; además, la especial composición de TRASPIR EVO 300 asegura una excelente resistencia a los rayos UV, también durante la fase de construcción. El film funcional de poliacrilato ofrece una resistencia térmica de hasta +120 °C, ideal para aplicaciones bajo paneles fotovoltaicos y solares térmicos.
Documentación
| Ficha técnica | |
|---|---|
| Declaración de prestaciones (DOP) | Descargar |
| Xml-File WUFI | |
| Consejos de aplicación | |
| Environmental Product Declaration (EPD) |
TRASPIR EVO 300
| CÓDIGO | descripción | tape | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
unid./ palé |
|---|---|---|---|---|---|---|---|---|---|
| TEVO300 | TRASPIR EVO 300 | - | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 24 |
| TTTEVO300 | TRASPIR EVO 300 TT | TT | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 24 |
Datos Técnicos
| Propiedad | Normativa | Valores verificados | Conversión USC |
|---|---|---|---|
| Gramaje | EN 1849-2 | 300 g/m² | 0.98 oz/ft² |
| Espesor | EN 1849-2 | 0,5 mm | 20 mil |
| Transmisión de vapor de agua (Sd) | EN 1931 | 0,04 m | 87.413 PERM |
| Resistencia a la tracción MD/CD | EN 12311-1 | 380 / 250 N/50mm | 43 / 29 lb/in |
| Alargamiento MD/CD | EN 12311-1 | 25 / 25 % | - |
| Resistencia a desgarro por clavo MD/CD | EN 12310-1 | 160 / 190 N | 36 / 43 lbf |
| Estanquidad al agua | EN 1928 | clase W1 | - |
| Resistencia térmica | - | -40 / 120 °C | -40 / 248 °F |
| Reacción al fuego | EN 13501-1 | clase B-s1,d0 | - |
| Resistencia al paso del aire | EN 12114 | < 0,02 m³/(m²·h·50Pa) | < 0.001 cfm/ft² at 50Pa |
| Conductividad térmica (λ) | - | 0,3 W/(m·K) | 2.08 (BTU·in)/(h·ft²·°F) |
| Calor específico | - | 1800 J/(kg·K) | - |
| Densidad | - | ca. 600 kg/m³ | - |
| Factor de resistencia al vapor (μ) | - | ca. 80 | - |
| Resistencia de las uniones | EN 12317-2 | > 280 / N/50mm | > 31.976824 / lb/in |
| Contenido de VOC | - | 0 % | - |
| Estabilidad a los rayos UV sin revestimiento final | EN 13859-2 | 9 meses | - |
| Estabilidad a los rayos UV con juntas de hasta 50 mm de anchoy que dejan al descubierto, como máximo, el 40 % de la superficie | EN 13859-2 | permanente | - |
| Exposición a los agentes atmosféricos sin revestimiento final | - | 16 semanas | - |
| Columna de agua | ISO 811 | > 500 cm | > 196.8504 in |
| Después de envejecimiento artificial - estanquidad al agua | EN 1297 / EN 1928 | clase W1 | - |
| Después de envejecimiento artificial - resistencia a la tracción MD/CD | EN 1297 / EN 12311-1 | 370 / 240 N/50mm | 42 / 27 lb/in |
| Después de envejecimiento artificial - alargamiento | EN 1297 / EN 12311-1 | 23 / 23 % | - |
| Flexibilidad a bajas temperaturas | EN 1109 | -40 / °C | -40 / °F |
| Prueba de lluvia batiente | TU Berlin | superado | - |
Specifications
Suministro y colocación de lámina altamente transpirable monolítica , tipo TRASPIR EVO 300
Marcado CE conforme con : EN 13859-1
Propiedad:
Gramaje [g/m²] : 300
Transmisión del vapor de agua Sd [m] : 0,04
Resistencia a la tracción MD/CD [N/50mm] : 380/250
Alargamiento MD/CD [%] : 25/25
Resistencia a desgarro por clavo MD/CD [N] : 160/190
Hermeticidad al agua : classe W1
"Emisiones de VOC (COV) (% (clase A+)) : 0"
Resistencia térmica [°C] : -40/+120
Reacción al fuego : B-s1, d0
Indicazioni di posa per: TETTO

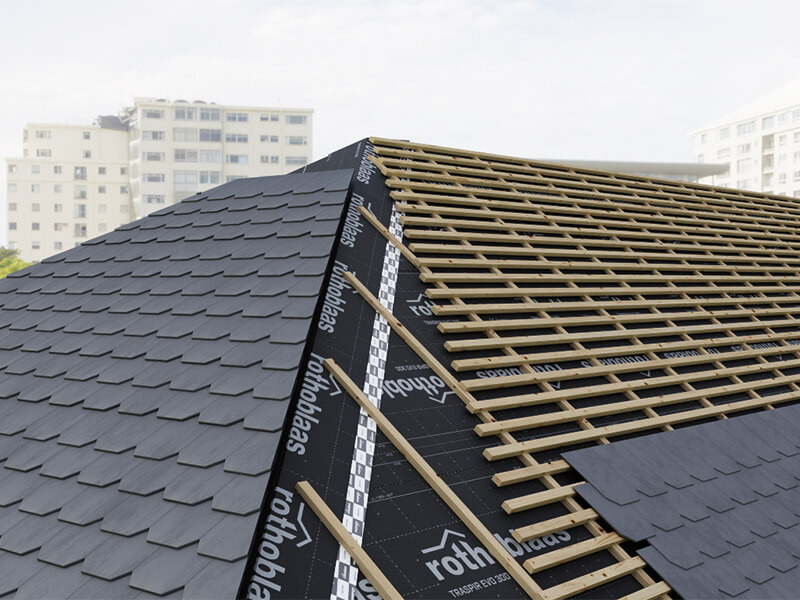

TRASPIR EVO 300 se coloca paralelamente a la línea de canalón, a partir del borde inferior de la cubierta. La segunda capa debe quedar sobrepuesta al menos 10-20 cm sobre la anterior (según la inclinación de la cubierta), como se indica en el esquema de acuerdo con las normas pertinentes. La lona se debe aplicar sobre un soporte continuo con un dispositivo de fijación mecánico (ej: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Una vez en la cima de la cubierta, es aconsejable que la lámina sobresalga de la línea de cumbrera por al menos 30 cm para favorecer una perfecta sobreposición con las otras capas de lona, que se sobrepondrán sobre la vertiente de la cubierta. Se aconseja igualmente sobreponer las lonas al menos 30 cm también en las uniones de cabeza. Para obtener un correcto sellado al aire y al agua se aconsejar usar FRONT BAND UV 210, EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE.La posible presencia de una doble banda adhesiva integrada puede reemplazar el correcto sellado al aire y agua.
Indicazioni di posa per: PARETE
TRASPIR EVO 300 se coloca paralelamente a la viga de solera o al forjado en caso de colocación en la pared. La segunda capa debe quedar sobrepuesta al menos 15 cm sobre la anterior. Cada capa debe fijarse al soporte con un dispositivo de fijación mecánico (ej: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Se aconseja igualmente sobreponer las lonas al menos 30 cm también en las uniones de cabeza. Para obtener un correcto sellado al aire y al agua, se aconsejar usar FRONT BAND UV 210, EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE o bien, en caso de superficies ásperas, valorar si es mejor usar PRIMER añadido a FLEXI BAND, PRIMER SPAY, PRIMER
Composición
| capa superior | film transpirable monolítico de acrilato |
|---|---|
| CAPA INTERMEDIA | tejido de PL |
