SOPORTE DE MONTAJE PARA PAREDES PREFABRICADAS DE MADERA GIRAFFE
(KW PRINCIPALE + SECONDARIE)
GIRAFFE: el soporte temporal para el montaje de paneles CLT

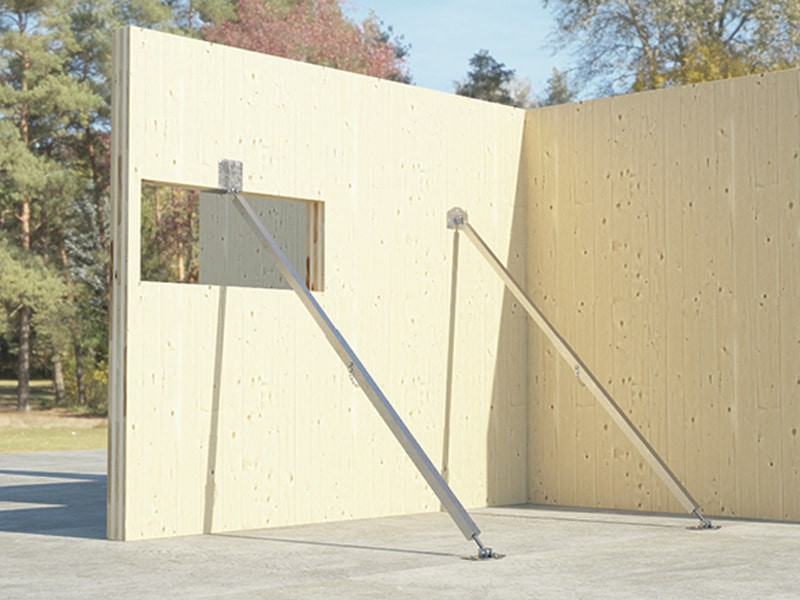

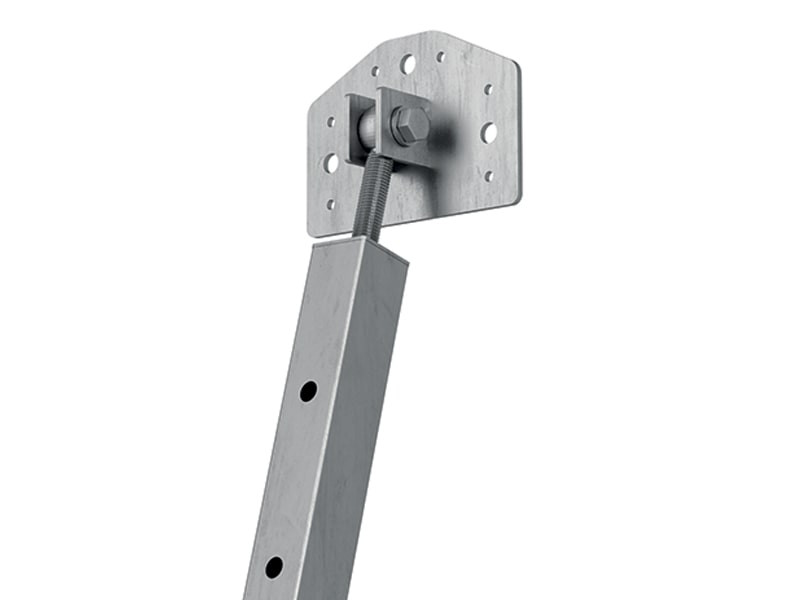

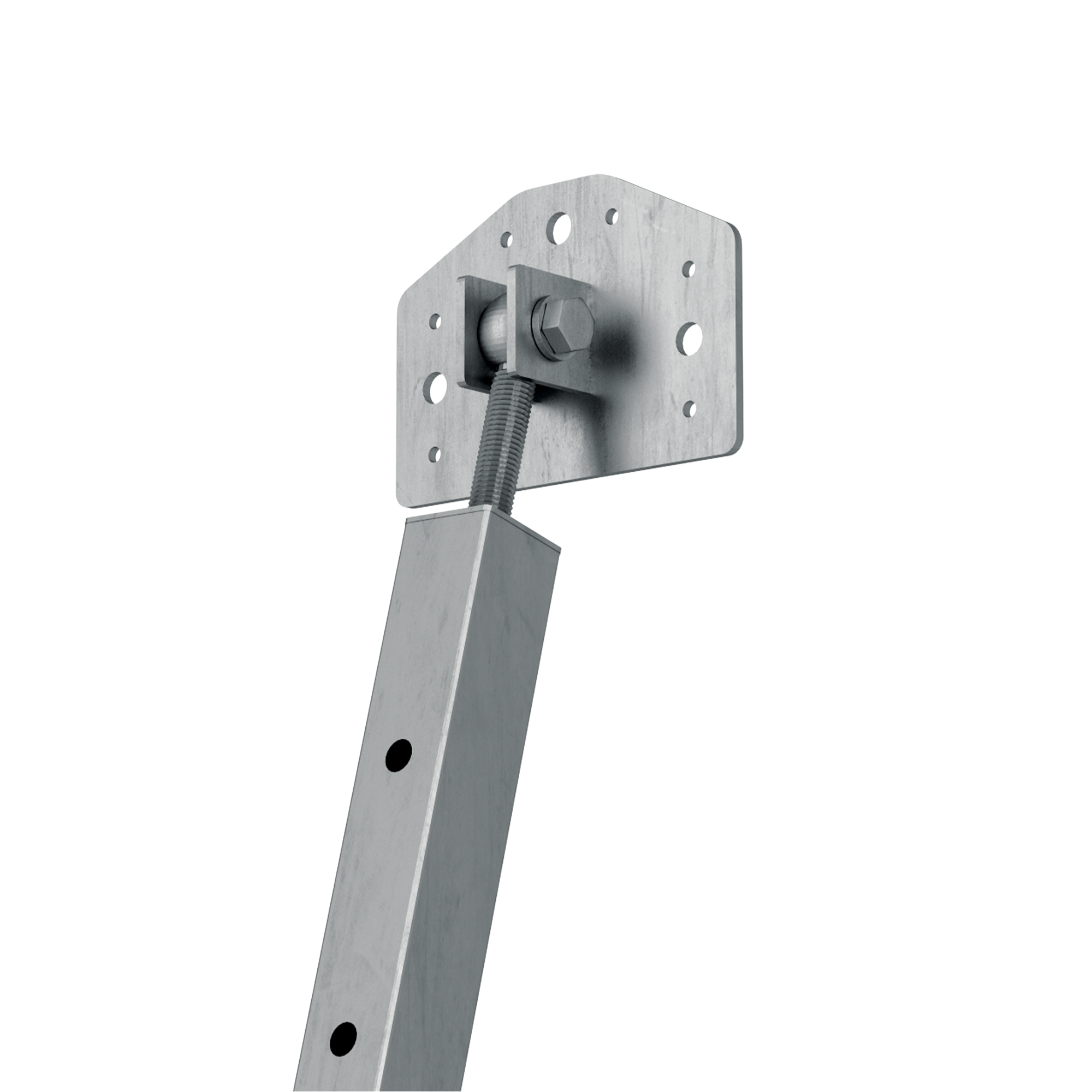

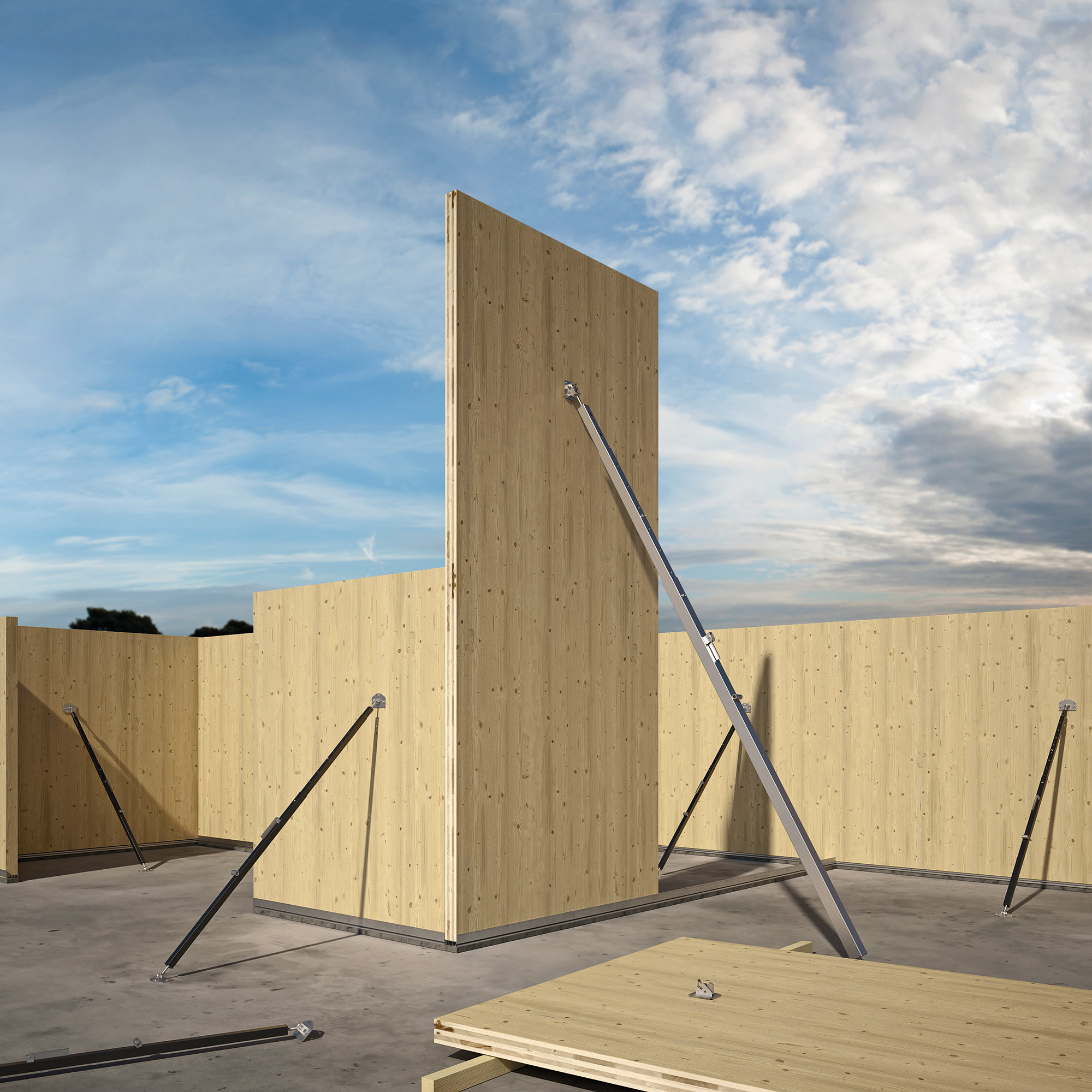

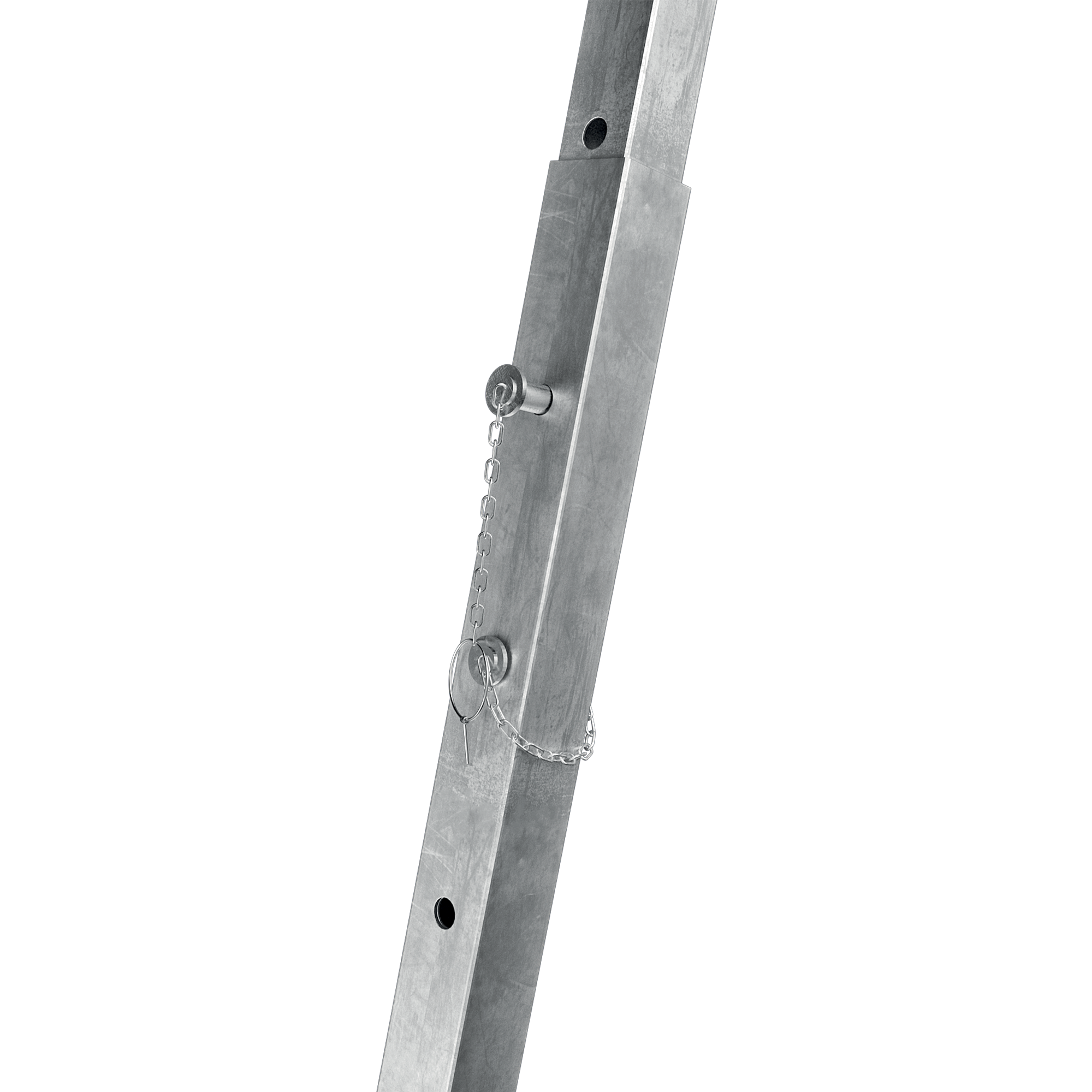

GIRAFFE es el soporte de montaje temporal para paredes prefabricadas de madera: se coloca en la pared y su longitud se regula mediante una manija en la versión de 6 m y mediante pernos en las demás. Una vez fijado a la pared por su extremo superior y al forjado por su extremo inferior, hay que regularlo dándole vueltas con la correspondiente manija: la rosca de las placas superior e inferior permite colocar la pared perfectamente a plomo. Con la placa GIRPLATECLICK, la fijación por el extremo superior se realiza con un simple clic, sin tener que subirse a una escalera para fijar la placa con tornillos.

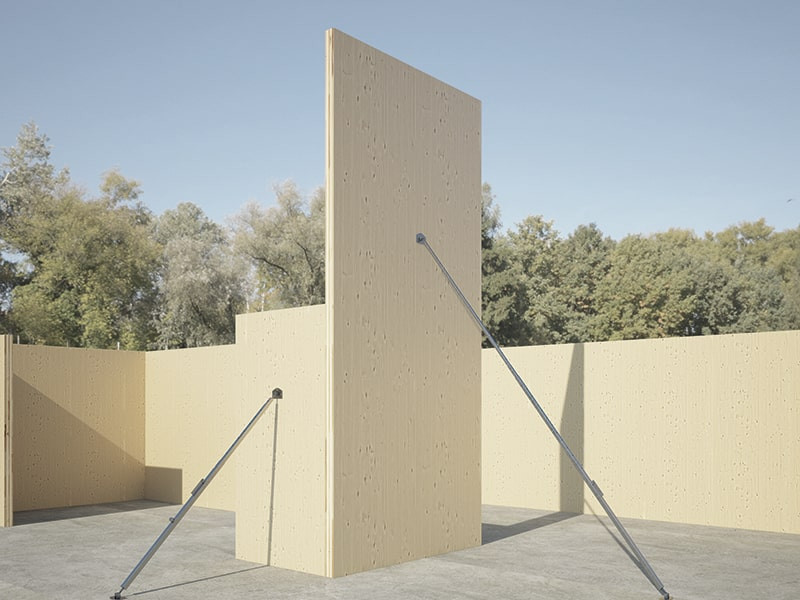

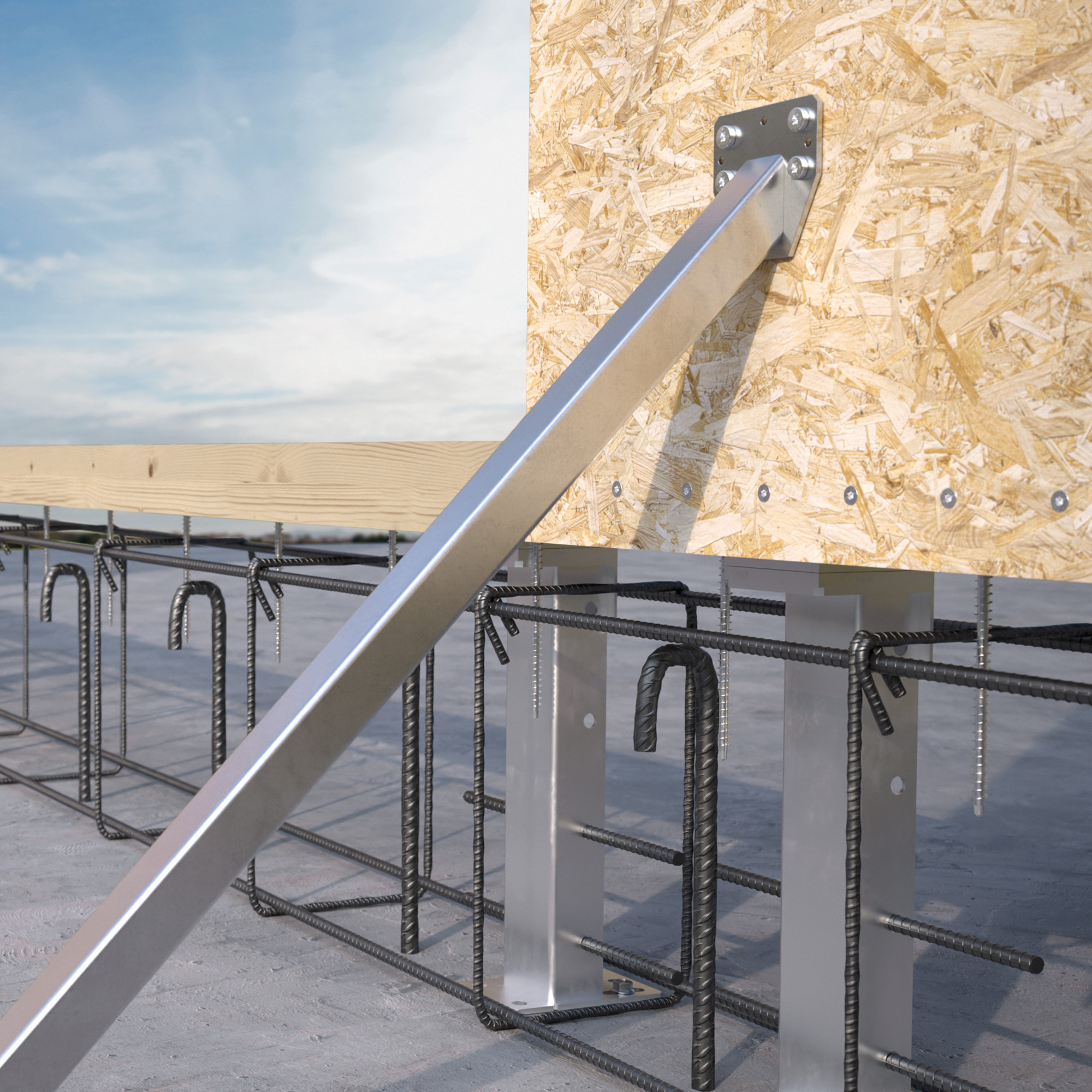

Se aplica en el tercio superior de la pared, con un ángulo comprendido entre 30° y 60°, y se fija al forjado con tornillos HBS PLATE Ø10 si es de madera o con anclajes SKR Ø12 si es de hormigón.
Las capacidades de los tornillos se han determinado según las normas EN 1995:2014 y EN 1993:2005, de acuerdo con ETA-11/0030, y se aplican tanto a fuerzas de compresión como de tracción.
Versiones, materiales y capacidades de los puntales para paredes CLT

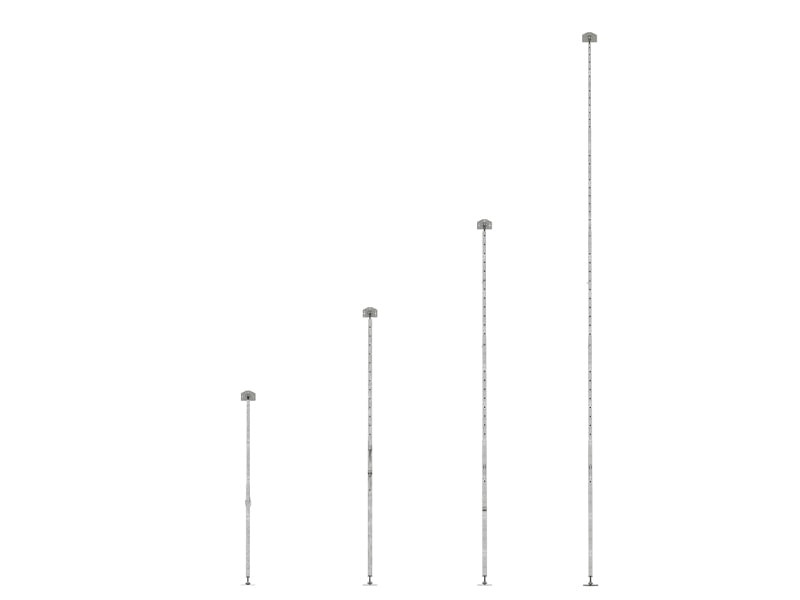

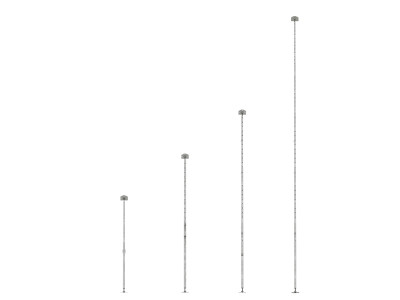

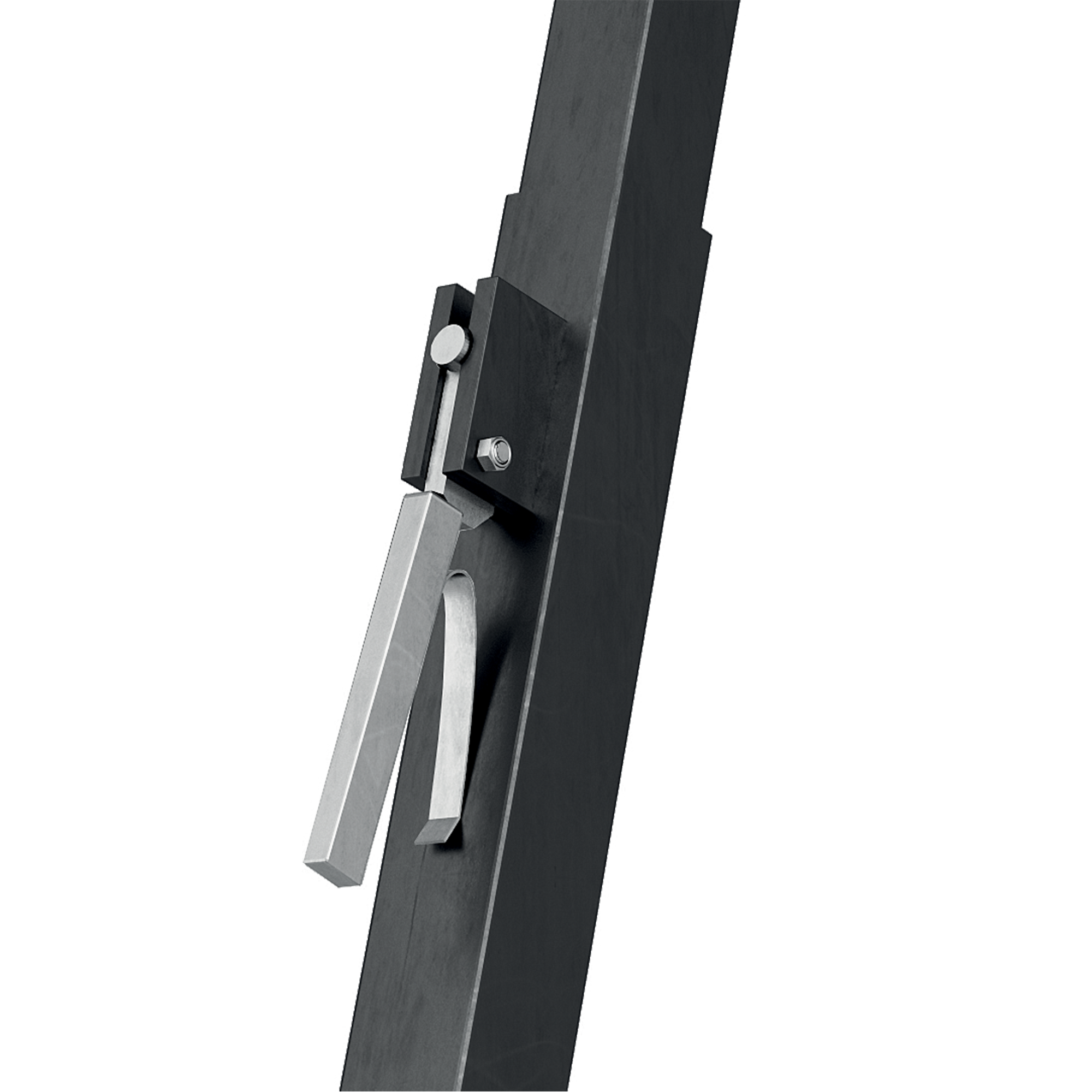

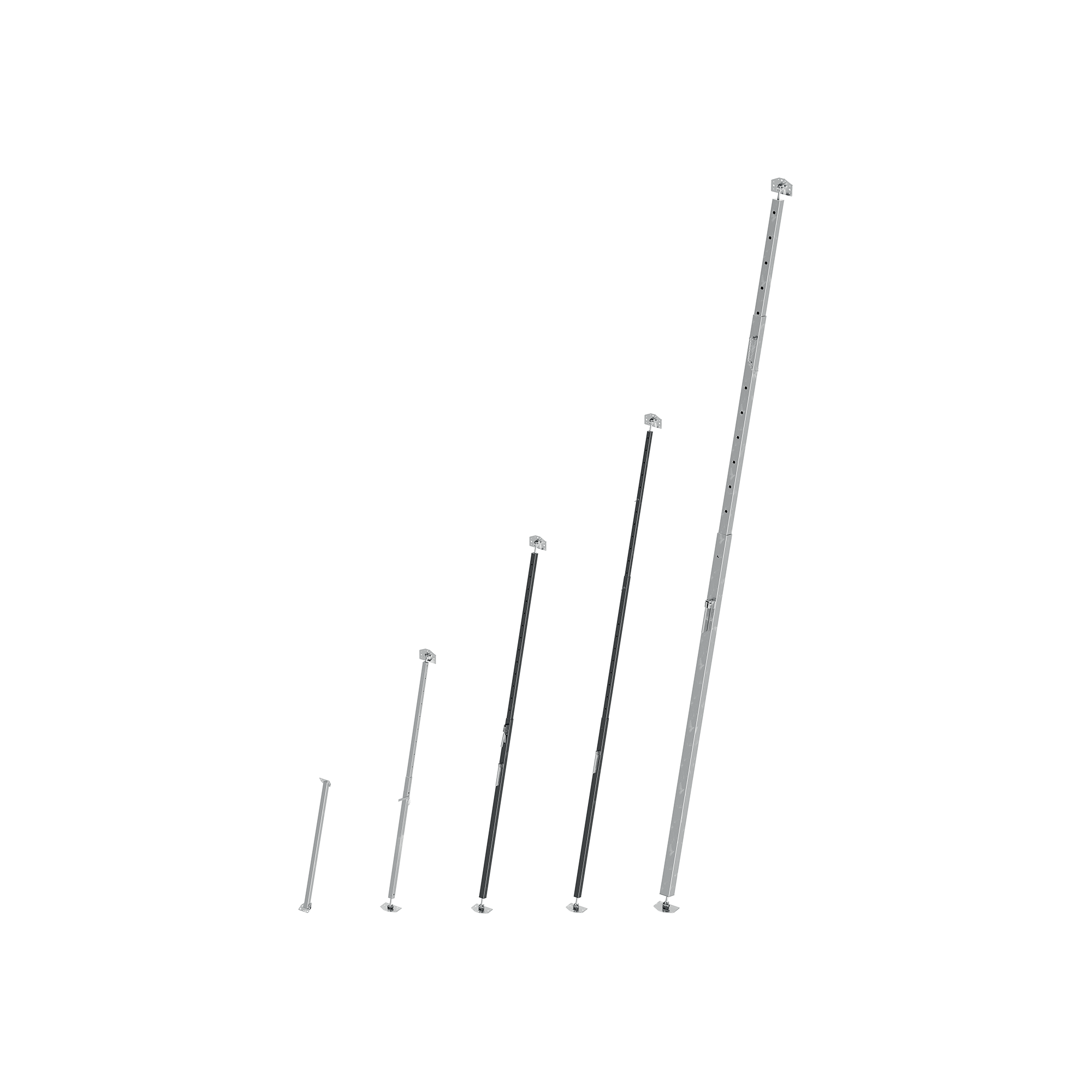

GIRAFFE está disponible en cinco versiones de 1,0 a 6,0 m: tres versiones de acero con zincado galvanizado —una de ellas fija a 45°— y dos versiones de aluminio extrudido 6060. La versión de 3,0 m se regula en dos fases con bloqueo automático. La versión de aluminio de 6,0 m está diseñada para paredes CLT de dos niveles con Rmáx. de hasta 59,4 kN.

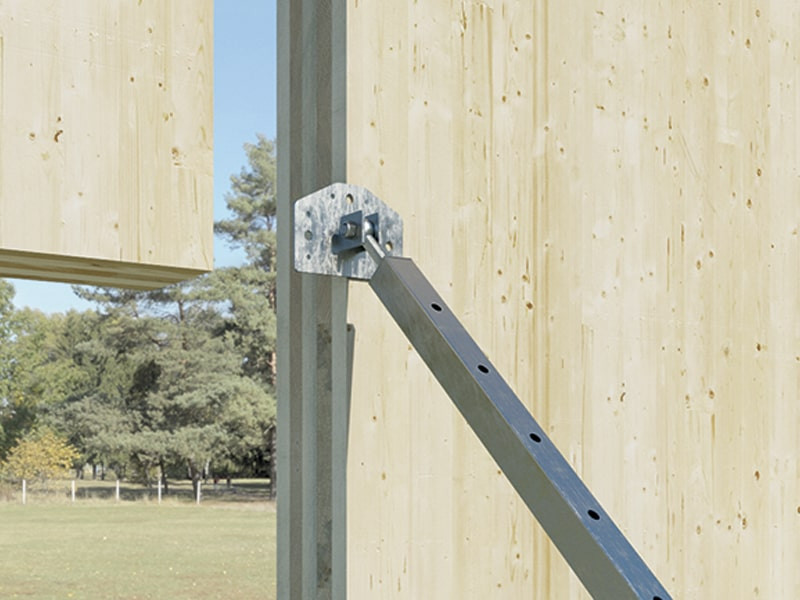

La placa GIRPLATECLICK permite la fijación en el tercio superior sin usar escaleras.

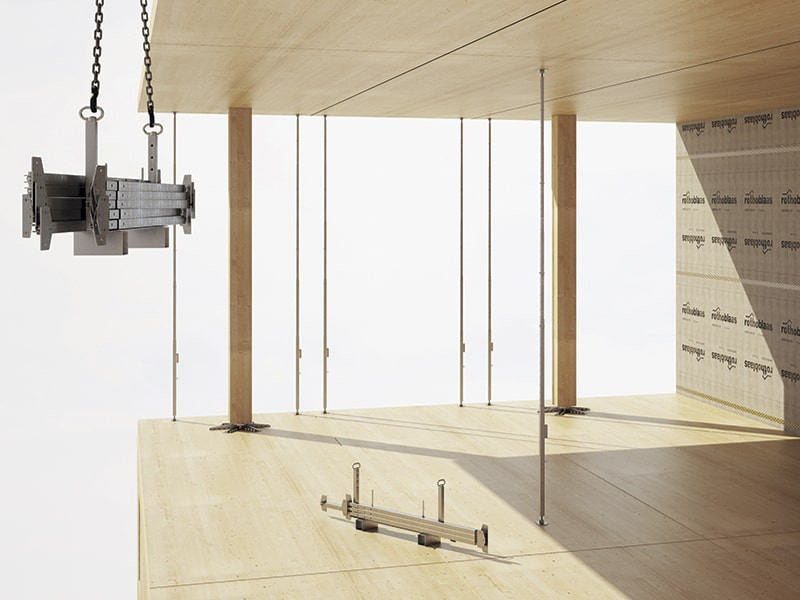

EL elemento de transporte GIRHOLDER permite almacenar y transportar hasta 20 puntales telescópicos de manera ordenada.
Características técnicas principales:
• Peso: de 2,8 kg a 27,0 kg
• Regulación: 100+100 mm — 135+135 mm
• Capacidad Rmáx. GIR2200: 5,0 kN a 2,20 m
• Capacidad Rmáx. GIR4000: 4,5 kN a 4,0 m
• Capacidad Rmáx. GIR6000: 59,4 kN a 3,0 m — 7,0 kN a 6,0 m
¿Cómo se instala el soporte de montaje para paredes CLT?

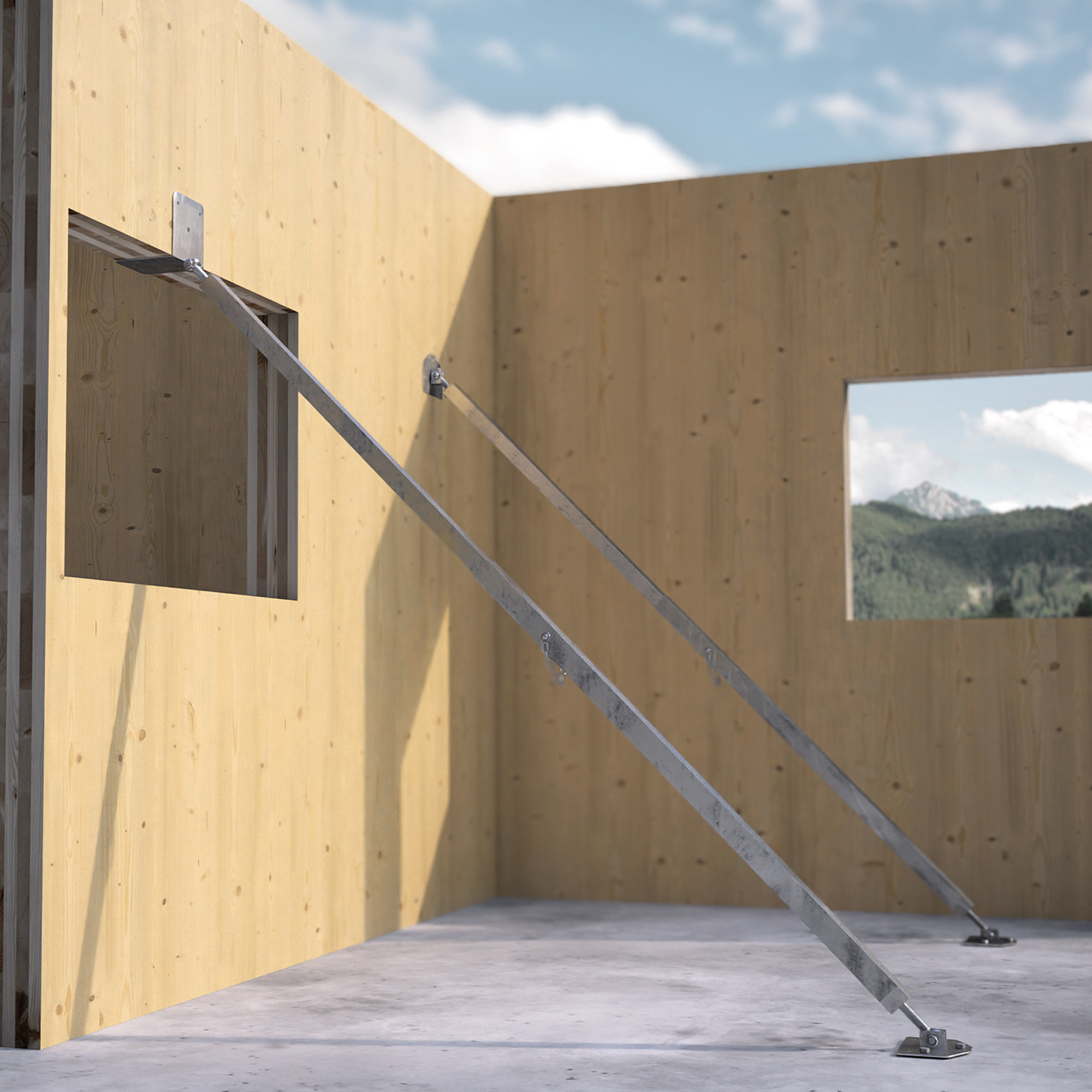

GIRAFFE se coloca en el tercio superior de la pared, con un ángulo comprendido entre 30° y 60°. La longitud debe elegirse teniendo en cuenta las dimensiones del elemento, el tipo de forjado y la magnitud de la carga. Con “GIRAFFE Calculation File” es posible calcular la fuerza del viento en la pared y determinar el número de soportes y fijaciones necesarios para cada aplicación.
Puntal para paredes CLT de dos niveles: ¿qué versión de GIRAFFE utilizar?

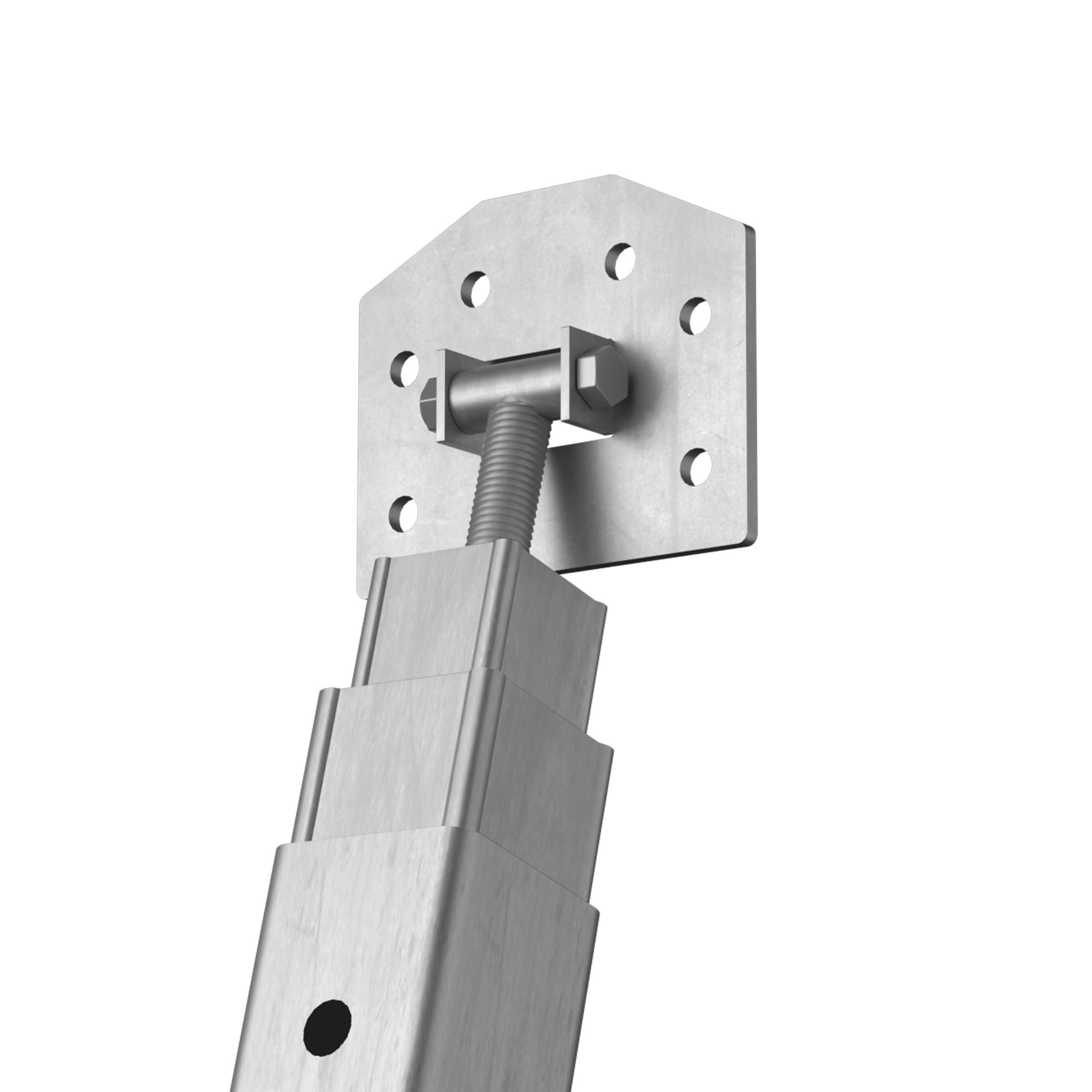

La versión de 6 m se ha diseñado para elementos que se extienden en dos niveles: es de aluminio extrudido 6060, su longitud máxima es de 6,0 m y el perfil mide 80×80 mm.
La capacidad Rmáx. varía desde 59,4 kN a 3,0 m hasta 7,0 kN a 6,0 m. Esta versión también está indicada para pilares de madera laminada de gran altura.
Puntal temporal para paredes prefabricadas de madera: ¿qué fuerzas absorbe GIRAFFE?
A diferencia de los puntales telescópicos para forjados, GIRAFFE actúa en diagonal en la pared y absorbe tanto fuerzas de compresión como de tracción a lo largo de su eje.
Los valores Rmáx. ya incluyen el factor de seguridad. La fijación a la pared y al forjado mediante tornillos debe verificarse por separado con el archivo de ayuda (“GIRAFFE Calculation File”).
Documentación
-
Ficha técnica
-
Ficha técnica USA
-
Revisión Técnica AUSTRALIA
-
CAD Files
-
GIRAFFE Calculation File
-
Archivos para Concrete Anchors
GIR451000
| CÓDIGO | descripción | L
[mm]
|
L
[in]
|
unid. |
|---|---|---|---|---|

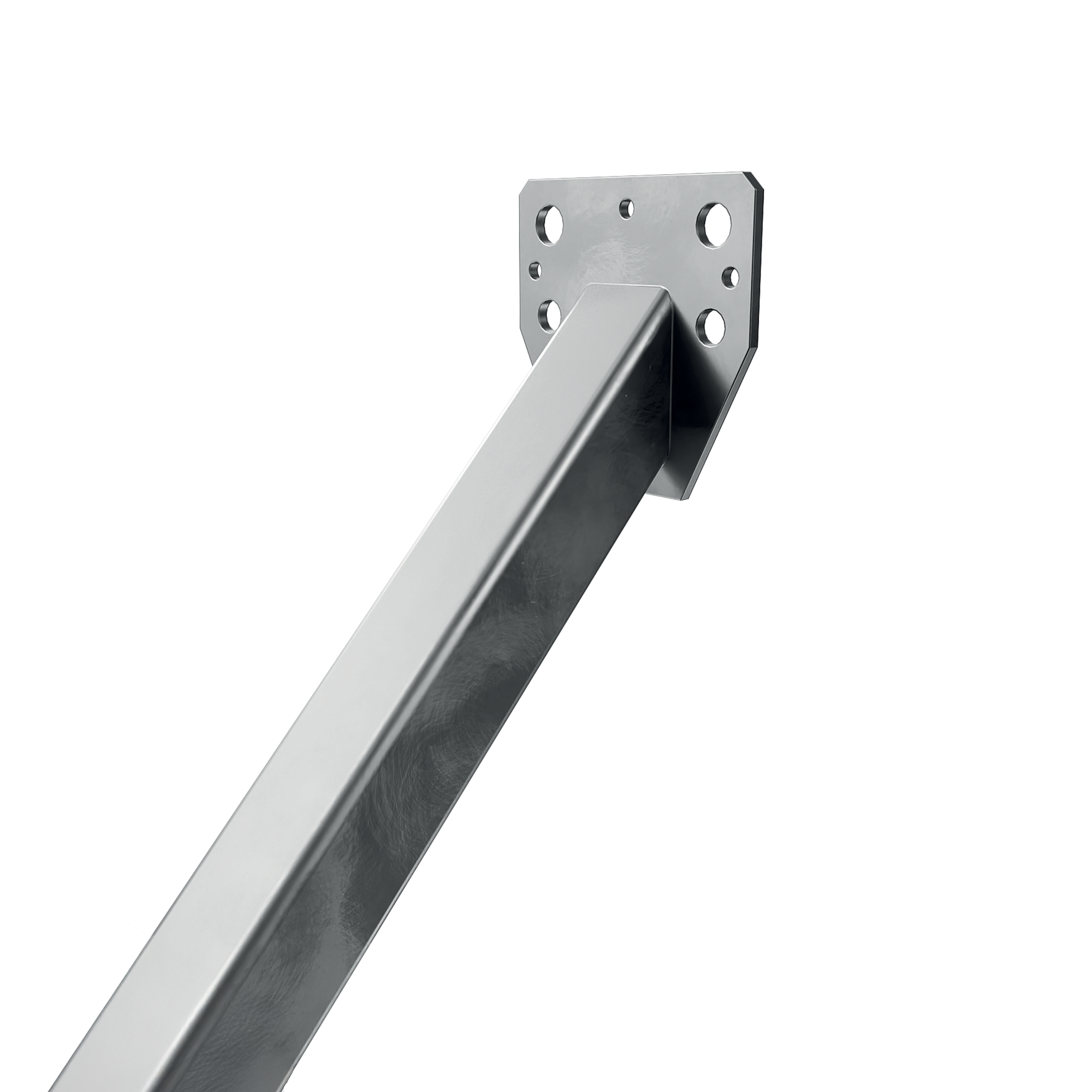

| GIR451000 | GIRAFFE ASSEMBLY SUPPORT 45° FIXED | 1000 | 39 3/8'' | 1 |
GIRAFFE
| CÓDIGO | descripción | L
[mm]
|
unid. |
|---|---|---|---|
| GIR2200 | GIRAFFE ASSEMBLY SUPPORT 2,2m | 2200 | 1 |
| GIR3000 | GIRAFFE ASSEMBLY SUPPORT 3,0m | 3000 | 1 |
| GIR4000 | GIRAFFE ASSEMBLY SUPPORT 4,0m | 4000 | 1 |
| GIR6000 | GIRAFFE ASSEMBLY SUPPORT 6,0m | 6000 | 1 |
| CÓDIGO | descripción | unid. |
|---|---|---|
| GIRHOLDER | TRANSPORT ELEMENT | 1 |
| GIRPLATE | SMALL SPARE PLATE | 1 |
| GIRPLATEL | LARGE SPARE PLATE | 1 |
| METSP22 | SPARE DOWEL FOR GIR2200 | 1 |
| METSP | SPARE DOWEL FOR GIR4000 | 1 |
| METSP6 | SPARE DOWEL FOR GIR6000 | 1 |
| METL | LEVER STOP WITH PIN FOR GIR3000 | 1 |
