ALUMEGA

UNIONES OCULTAS PARA MADERA ALUMEGA

Articulación para viga y pilar

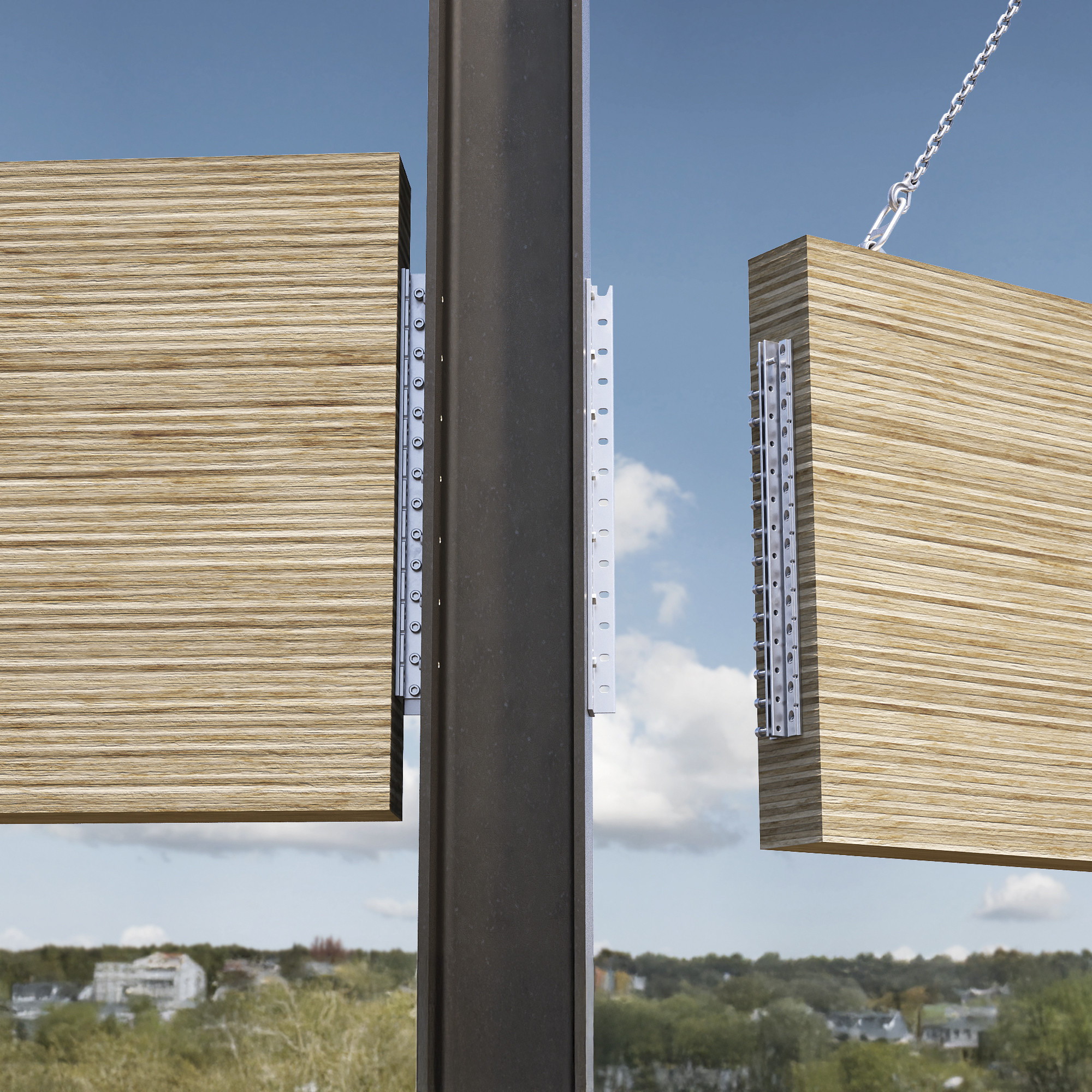

Las uniones ocultas para madera se utilizan cuando se necesita elevada resistencia estructural y un conector que no quede a la vista.

El conector ALUMEGA ha sido diseñado para conexiones viga-viga y viga-pilar en los sistemas viga y pilar, incluso con luces elevadas. Los componentes modulares HP, HVG, JVG y JS permiten realizar todo tipo de conexión en madera, hormigón o acero.
La tolerancia axial de 8 mm (± 4 mm) se adapta a las imprecisiones de instalación sin afectar el comportamiento estructural. La articulación se puede preinstalar en fábrica y completarse en las obras con unos simples pernos de acero, con lo cual se reducen los tiempos y los costes de montaje.

Contactar con el agente

Descripción
Documentación
Códigos y dimensiones

Descripción

Características técnicas de los conectores ocultos para madera ALUMEGA

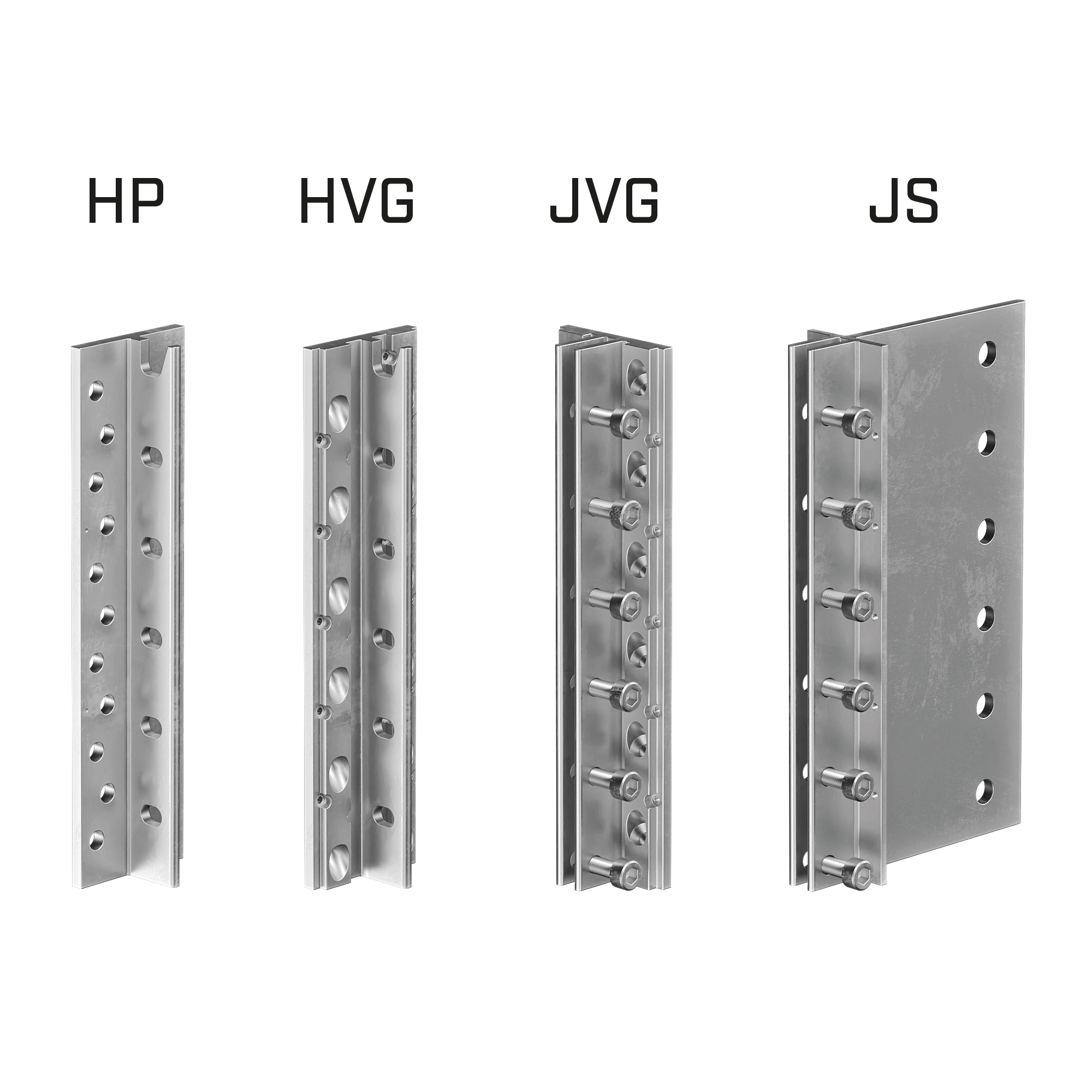

ALUMEGA es un conector oculto para madera fabricado en aleación de aluminio EN AW-6082, disponible en las versiones HP, HVG, JVG y JS, con alturas de 240 a 840 mm y posibilidad de cortarse cada 60 mm.
Los agujeros ranurados en el cuerpo permiten la rotación del conector y el comportamiento como articulación. En consecuencia, el conector es compatible con el desplazamiento relativo de entrepiso provocado por la acción de seísmos y viento. El avellanado superior permite utilizar un perno como ayuda para el posicionamiento. Todas las versiones han sido diseñadas para que las uniones queden ocultas siendo posible asegurar la protección contra el fuego aplicando FIRE STRIPE GRAPHITE.

Características técnicas principales:
• Tolerancia axial de 8 mm (± 4 mm)
• Tolerancia lateral de 3 mm (± 1,5 mm)
• Tolerancia en la rotación de 12° (± 6°)
• Agujeros ranurados para rotación controlada
• Corte a medida cada 60 mm
• Preinstalación en fábrica
• Compatible con madera, hormigón y acero

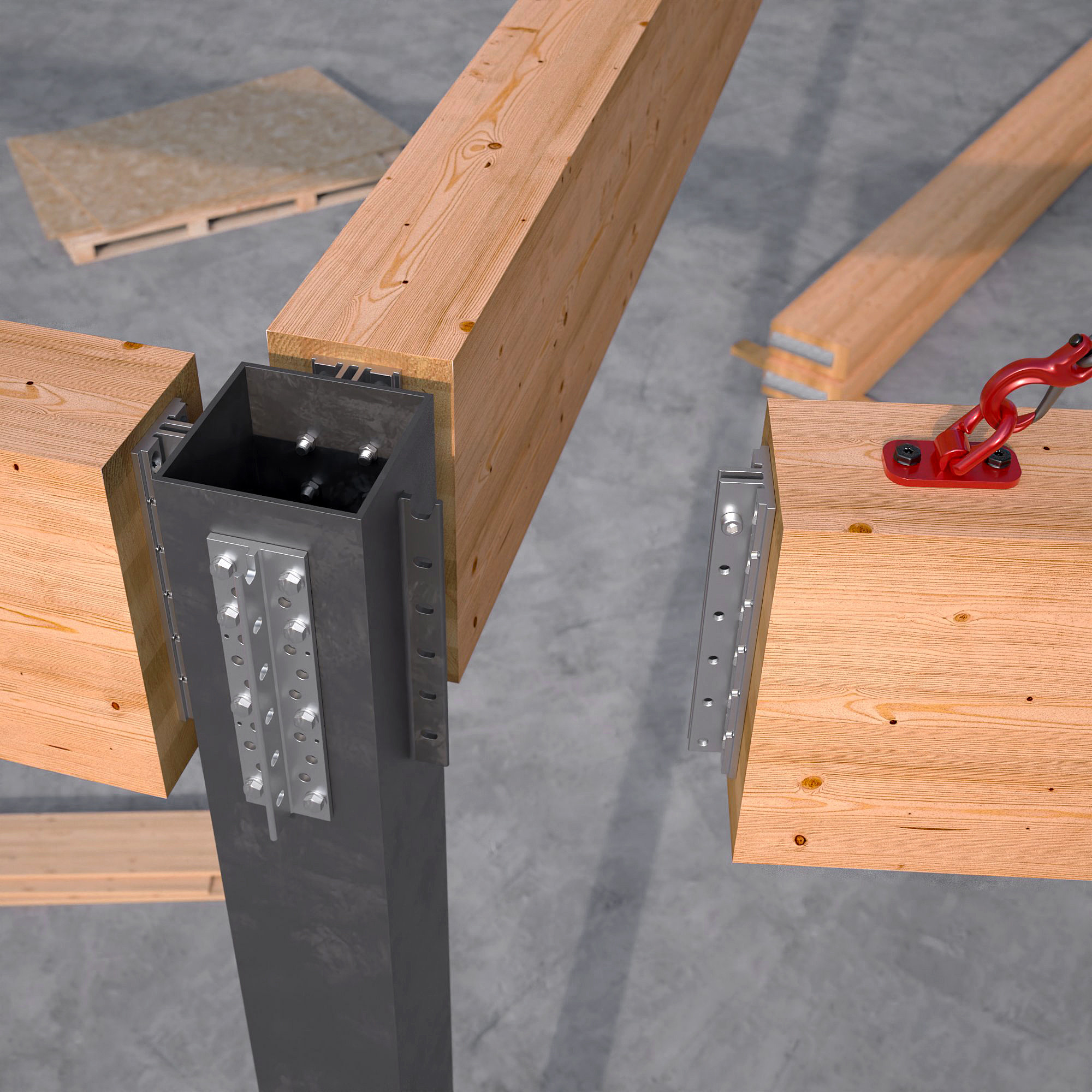

Unión oculta para vigas de madera laminada: ¿qué versión elegir?

Las versiones HVG y JVG con tornillos VGS inclinados o JS con pasadores STA/SBD están indicadas para vigas de madera laminada, LVL y hardwood.
Las plantillas JIG VGS garantizan una perforación precisa. La tolerancia axial y las opciones de fijación parcial o total permiten equilibrar las resistencias entre el conector principal y el secundario, alcanzando valores de capacidad portante elevados.

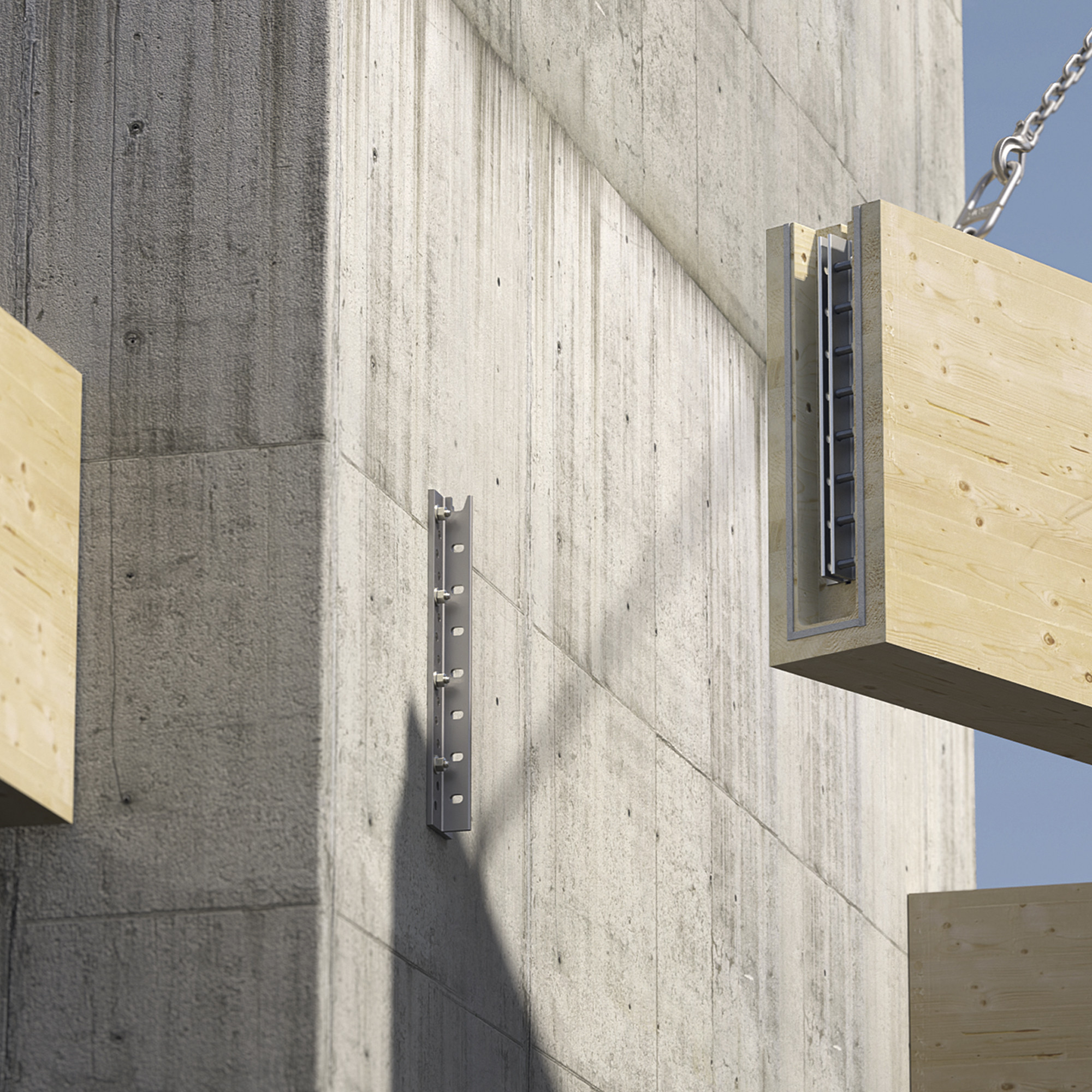

Unión oculta madera-hormigón: ¿es posible con ALUMEGA?

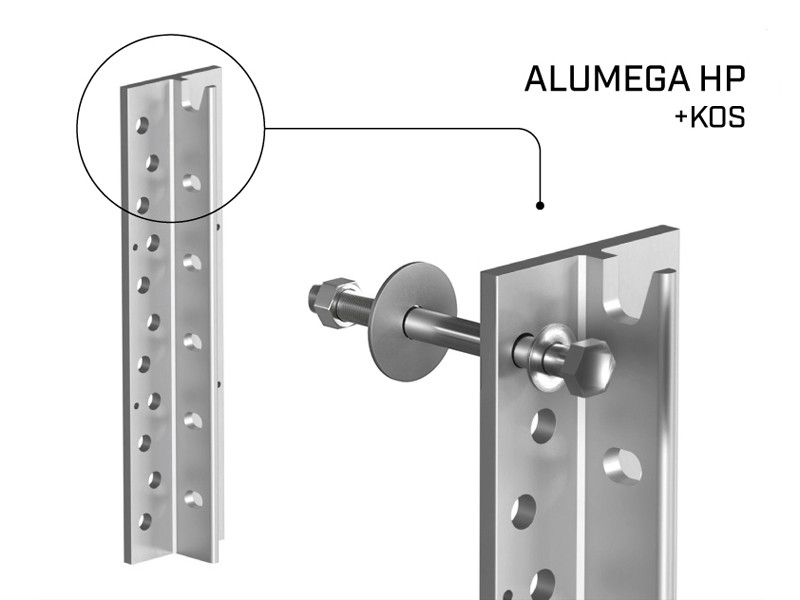

Sí, la versión HP está diseñada para la fijación directa al hormigón con el anclaje químico VIN-FIX y al acero.
Con el anclaje VIN-FIX de Ø12×245 mm o los pernos MEGABOLT, ALUMEGA puede alcanzar resistencias de hasta 541 kN en hormigón C25/30, manteniendo la unión completamente oculta, incluso en estructuras híbridas madera-hormigón y madera-acero.

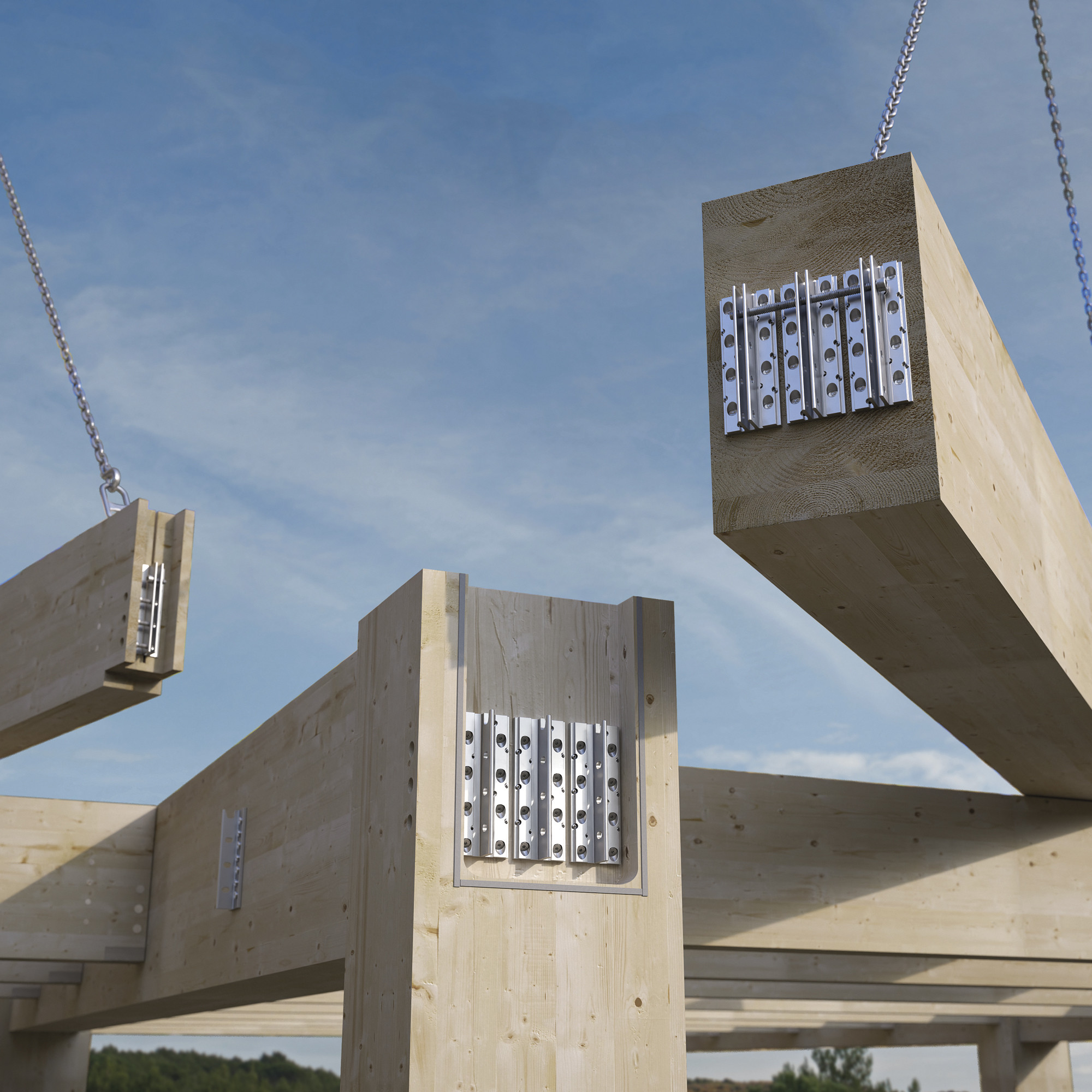

Uniones ocultas para edificios híbridos: ¿qué ventajas ofrece ALUMEGA?

ALUMEGA permite conexiones mixtas madera-hormigón-acero con instalación oculta y diseño para montaje.
La preinstalación en fábrica, la tolerancia axial de 8 mm (±4 mm) y la posibilidad de cortarlo cada 60 mm hacen de ALUMEGA una solución especialmente adecuada para los edificios híbridos contemporáneos, que, además, permite reducir los errores en la obra y los tiempos de montaje.

Documentación

Ficha técnica
Elegir idioma
Ficha técnica Old
Elegir idioma
Guía técnica
Elegir idioma
- Guía técnica English
- Guía técnica Italian
ICC-ES Evaluation report USA

Elegir idioma
Certification ETA

Elegir idioma
CAD Files

Elegir idioma
Archivos para Concrete Anchors
Elegir idioma
BIM.ifc File

Elegir idioma
BIM.rfa File

Elegir idioma
Hoja de cálculo Alumega calculator - Eurocode 5

Elegir idioma
Configurador de predimensionamiento - USA NDS

Elegir idioma
Instrucciones De Colocación (Alumega HV - JV)
Elegir idioma
Manual de instalación (JIGALUMEGA)

Elegir idioma

HV – CONECTOR PARA ELEMENTO PRINCIPAL (HEADER) PARA MADERA CON TORNILLOS INCLINADOS

CÓDIGO	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	unid.
ALUMEGA240HV	95	50	240	3 3/4''	1 15/16''	9 1/2''	1
ALUMEGA360HV	95	50	360	3 3/4''	1 15/16''	14 1/4''	1
ALUMEGA720HV	95	50	720	3 3/4''	1 15/16''	28 3/8''	1
ALUMEGA840HV	95	50	840	3 3/4''	1 15/16''	33 1/16''	1

HVG – CONECTOR PARA ELEMENTO PRINCIPAL (HEADER) PARA MADERA CON TORNILLOS INCLINADOS

CÓDIGO	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	unid.
ALUMEGA240HVG	95	50	240	3 3/4''	1 15/16''	9 1/2''	1
ALUMEGA360HVG	95	50	360	3 3/4''	1 15/16''	14 1/4''	1
ALUMEGA480HVG	95	50	480	3 3/4''	1 15/16''	19''	1
ALUMEGA600HVG	95	50	600	3 3/4''	1 15/16''	23 5/8''	1
ALUMEGA720HVG	95	50	720	3 3/4''	1 15/16''	28 3/8''	1
ALUMEGA840HVG	95	50	840	3 3/4''	1 15/16''	33 1/16''	1

HP – CONECTOR PARA ELEMENTO PRINCIPAL (HEADER) PARA MADERA, HORMIGÓN Y ACERO

CÓDIGO	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	unid.
ALUMEGA240HP	95	50	240	3 3/4''	1 15/16''	9 1/2''	1
ALUMEGA360HP	95	50	360	3 3/4''	1 15/16''	14 1/4''	1
ALUMEGA480HP	95	50	480	3 3/4''	1 15/16''	19''	1
ALUMEGA600HP	95	50	600	3 3/4''	1 15/16''	23 5/8''	1
ALUMEGA720HP	95	50	720	3 3/4''	1 15/16''	28 3/8''	1
ALUMEGA840HP	95	50	840	3 3/4''	1 15/16''	33 1/16''	1

JV - CONECTOR PARA VIGA (JOIST) CON TORNILLOS INCLINADOS

CÓDIGO	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	unid.	DOP/DOC
ALUMEGA840JV	95	49	840	3 3/4''	1 15/16''	33 1/16''	1

JVG - CONECTOR PARA VIGA (JOIST) CON TORNILLOS INCLINADOS

CÓDIGO	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	unid.
ALUMEGA240JVG	95	49	240	3 3/4''	1 15/16''	9 1/2''	1
ALUMEGA360JVG	95	49	360	3 3/4''	1 15/16''	14 1/4''	1
ALUMEGA480JVG	95	49	480	3 3/4''	1 15/16''	19''	1
ALUMEGA600JVG	95	49	600	3 3/4''	1 15/16''	23 5/8''	1
ALUMEGA720JVG	95	49	720	3 3/4''	1 15/16''	28 3/8''	1
ALUMEGA840JVG	95	49	840	3 3/4''	1 15/16''	33 1/16''	1

JS - CONECTOR PARA VIGA (JOIST) CON PASADORES STA/SBD

CÓDIGO	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	unid.
ALUMEGA240JS	68	49	240	2 11/16''	1 15/16''	9 1/2''	1
ALUMEGA360JS	68	49	360	2 11/16''	1 15/16''	14 1/4''	1
ALUMEGA480JS	68	49	480	2 11/16''	1 15/16''	19''	1
ALUMEGA600JS	68	49	600	2 11/16''	1 15/16''	23 5/8''	1
ALUMEGA720JS	68	49	720	2 11/16''	1 15/16''	28 3/8''	1
ALUMEGA840JS	68	49	840	2 11/16''	1 15/16''	33 1/16''	1

MEGABOLT - PERNO DE CABEZA CILÍNDRICA CON RANURA HEXAGONAL

CÓDIGO	d₁ [mm]	L [mm]	d₁ [in]	L [in]	unid.
MEGABOLT12030	12	35	0.48	1 3/8''	100
MEGABOLT12150	12	150	0.48	6''	50
MEGABOLT12270	12	270	0.48	10 5/8''	25

LLAVE HEXAGONAL 10 mm

CÓDIGO	d₁ [mm]	L [mm]	d₁ [in]	L [in]	unid.
HEX10L234	10	234	0.4	9 3/16''	1

JIG ALUMEGA

CÓDIGO	info	descripción	unid.
JIGALUMEGA10	-	82 (1J) - 97 (1H)	1
JIGALUMEGA22	-	94 (2J) - 109 (2H)	1

JIG VGS

CÓDIGO	descripción	L [mm]	L [in]	unid.
JIGVGS9	pre-drilling template Ø5	80	3 1/8''	1
JIGVGSH9	pre-drilling template Ø6	80	3 1/8''	1
