TRABAJO EN ALTURA
H-RAIL OVERHEAD
El trabajo en altura requiere un método de anclaje fiable, pero, a menudo, las soluciones tradicionales pueden ser estéticamente poco atractivas o limitar el área de trabajo disponible. El sistema de riel H-RAIL es una solución flexible y segura, caracterizada por un impacto visual mínimo. Gracias a su estructura, H-RAIL requiere pocos puntos de fijación y permite crear líneas de anclaje rígidas con diferentes configuraciones. H-RAIL es la opción ideal para los trabajos en altura, tanto en modalidad de retención como en suspensión.
Los trabajos en altura con H-RAIL OVERHEAD
El sistema H-RAIL ha sido especialmente diseñado para utilizarse con una unidad deslizante específica, dotada de cuatro ruedas, lo que lo hace ideal para trabajos en altura, tanto en modo anticaída como en suspensión.

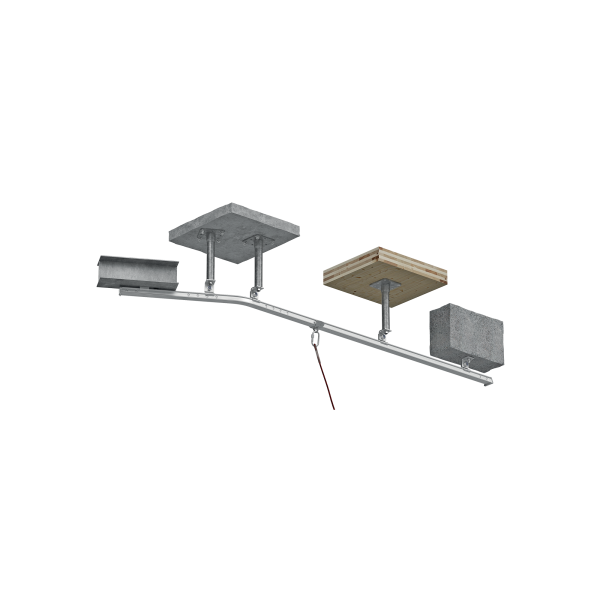

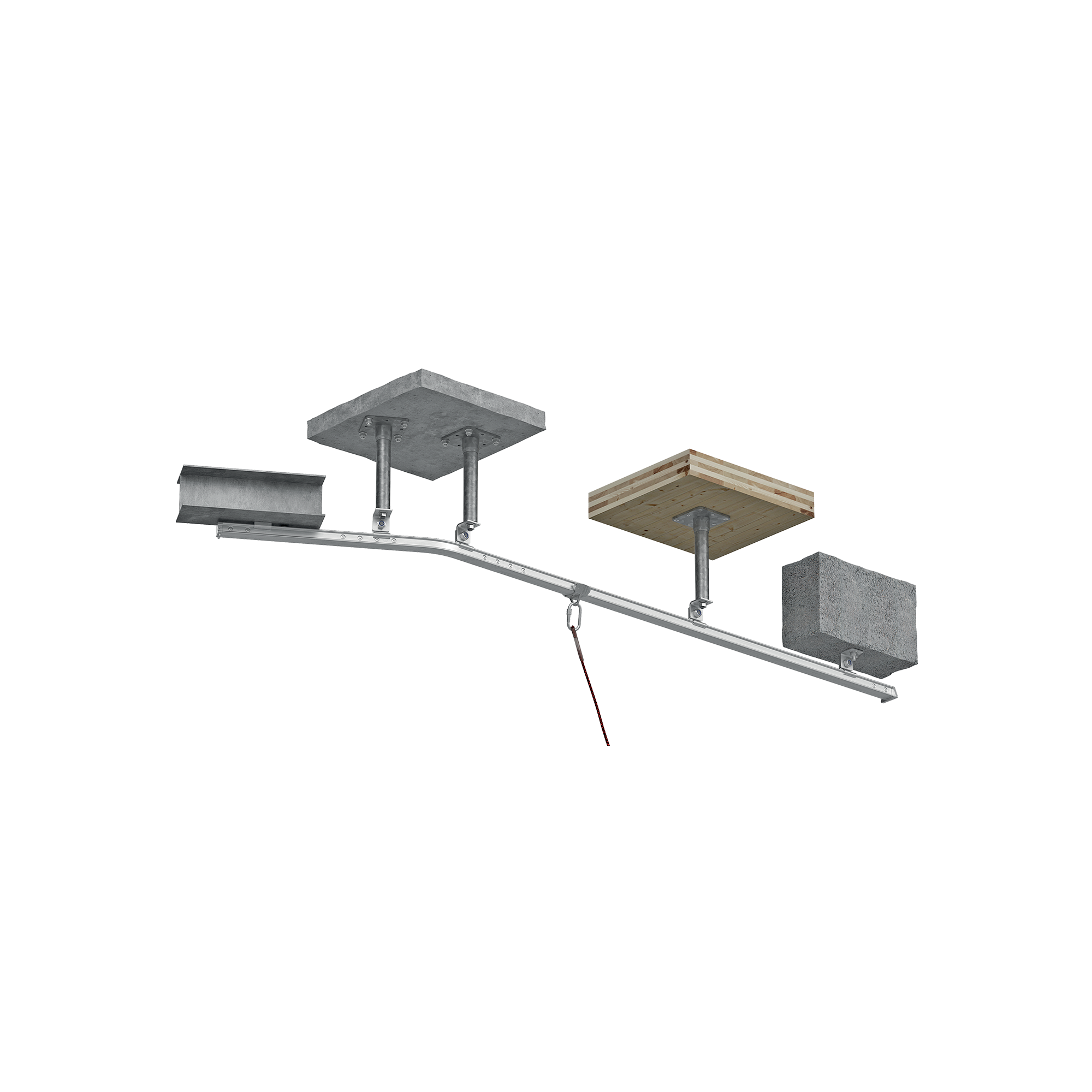

Gracias a su versatilidad, H-RAIL puede montarse en diferentes tipos de estructuras, ya sean de madera, hormigón o acero, adaptándose perfectamente a cada necesidad de instalación. A diferencia de los otros modelos disponibles, H-RAIL OVERHEAD se instala debajo de la estructura portante, mientras que H-RAIL ON WALL se instala en la pared y H-RAIL ON FLOOR, en la cubierta.
Con un intereje entre los soportes de hasta 6 metros, el proceso de montaje de H-RAIL requiere solo unos pocos puntos de fijación, lo que simplifica la instalación.
Qué se entiende por trabajo en altura
Por trabajo en altura se entiende cualquier tipo de actividad laboral con riesgo de caída desde una altura superior a 2 metros, lo que implica la necesidad de garantizar, a cada paso, la seguridad de los operarios frente a caídas. A menudo, para realizar trabajos como el mantenimiento de fachadas, sobre todo en edificios grandes, se adoptan soluciones voluminosas, como las cestas en suspensión (BMU). Además, las cestas suspendidas requieren grandes espacios y deben cumplir requisitos de instalación específicos, que deben tenerse en cuenta desde la fase de diseño del edificio. H-RAIL ofrece una solución alternativa con prestaciones superiores gracias a su simplicidad y ligereza.
H-RAIL OVERHEAD de Rothoblaas representa la máxima expresión de la seguridad para los trabajos en altura y el mantenimiento de cubiertas y fachadas. Diseñado con el objetivo principal de garantizar la máxima protección de los operarios, este innovador sistema de anclaje proporciona una solución fiable y robusta para cualquier tipo de estructura. Su sistema de montaje es inmejorable, ya que se instala de manera fácil y rápida, sin requerir obras de albañilería complejas. Gracias a su diseño ergonómico y compacto, se integra armoniosamente en el edificio en el que se instala, manteniendo su estética.
Fabricado con materiales de muy alta calidad y resistencia, H-RAIL asegura una protección duradera en el tiempo con lo cual ofrece tranquilidad y seguridad tanto a los operarios como a los usuarios de las estructuras implicadas. Su versatilidad y fiabilidad lo convierten en la opción ideal para una amplia gama de aplicaciones, desde el mantenimiento industrial hasta las intervenciones en edificios residenciales, y contribuye a mejorar los niveles de seguridad y a proteger la vida de quienes trabajan en altura.
Documentación
Ficha técnica | |
---|---|
Declaración de conformidad | |
Normas de seguridad, instrucciones de uso e instalación | |
Declaración de colocación e inspección |
Instrucciones de colocación
Manual de instalación |
---|
RIEL
CÓDIGO | descripción | unid. |
---|---|---|
RAIL3000 | 3m aluminium rail | 1 |
RAILC90 | 90° aluminium bend for rail | 1 |
RAILC120 | 120° aluminium bend for rail | 1 |
RAILC135 | 135° aluminium bend for rail | 1 |
RAILC150 | 150° aluminium bend for rail | 1 |
SOPORTE
CÓDIGO | descripción | unid. |
---|---|---|
RAILBRAT | support element for rail | 1 |
RAILBRAT12 | M12 plate for RAILBRAT | 1 |
RAILBRAT16 | M16 plate for RAILBRAT | 1 |
RAILBRATW | for fixing on wood | 1 |
RAILBRAS | for direct fixing on steel | 1 |
TERMINAL
CÓDIGO | descripción | unid. |
---|---|---|
RAILEND | rail end-stop without exit | 1 |
RAILENDOPEN | rail end-stop with exit | 1 |
UNIÓN
CÓDIGO | descripción | unid. |
---|---|---|
RAILJUN | junction for rails and bends | 1 |
DISPOSITIVO DESLIZABLE
CÓDIGO | descripción | unid. |
---|---|---|
RAILSLIDE | sliding device | 1 |
RAILSLIDEOH | slide for overhead application | 1 |
TOOL
CÓDIGO | descripción | unid. |
---|---|---|
RAILJUNTOOL | template for rail junction holes | 1 |
RAILPLATE | Rail system ID plate | 1 |
FIJACIÓN
CÓDIGO | descripción | unid. |
---|---|---|
RAILOCKSCREW | Lock screw | 250 |
RAILSCREW | DIN 7991 A2-70 | 50 |
TARGAHORxy
CÓDIGO | descripción | unid. | |
---|---|---|---|
TARGAHORIT | New | Label plate for PATROL and H-RAIL systems IT | 1 |
TARGAHORDE | New | Label plate for PATROL and H-RAIL systems DE | 1 |
TARGAHOREN | New | Label plate for PATROL and H-RAIL systems EN | 1 |
TARGAHORES | New | Label plate for PATROL and H-RAIL systems ES | 1 |
TARGAHORFR | New | Label plate for PATROL and H-RAIL systems FR | 1 |
TARGAHORPT | New | Label plate for PATROL and H-RAIL systems PT | 1 |
TARGAHORRU | New | Label plate for PATROL and H-RAIL systems RU | 1 |
TARGAHORCS | New | Label plate for PATROL and H-RAIL systems CS | 1 |
TARGAHORDA | New | Label plate for PATROL and H-RAIL systems DA | 1 |
TARGAHOREL | New | Label plate for PATROL and H-RAIL systems EL | 1 |
TARGAHORET | New | Label plate for PATROL and H-RAIL systems ET | 1 |
TARGAHORFI | New | Label plate for PATROL and H-RAIL systems FI | 1 |
TARGAHORHR | New | Label plate for PATROL and H-RAIL systems HR | 1 |
TARGAHORHU | New | Label plate for PATROL and H-RAIL systems HU | 1 |
TARGAHORIS | New | Label plate for PATROL and H-RAIL systems IS | 1 |
TARGAHORJA | New | Label plate for PATROL and H-RAIL systems JA | 1 |
TARGAHORLT | New | Label plate for PATROL and H-RAIL systems LT | 1 |
TARGAHORLV | New | Label plate for PATROL and H-RAIL systems LV | 1 |
TARGAHORNL | New | Label plate for PATROL and H-RAIL systems NL | 1 |
TARGAHORNO | New | Label plate for PATROL and H-RAIL systems NO | 1 |
TARGAHORPL | New | Label plate for PATROL and H-RAIL systems PL | 1 |
TARGAHORRO | New | Label plate for PATROL and H-RAIL systems RO | 1 |
TARGAHORSK | New | Label plate for PATROL and H-RAIL systems SK | 1 |
TARGAHORSL | New | Label plate for PATROL and H-RAIL systems SL | 1 |
TARGAHORSV | New | Label plate for PATROL and H-RAIL systems SV | 1 |
TARGAHORTR | New | Label plate for PATROL and H-RAIL systems TR | 1 |
TARGAHORZH | New | Label plate for PATROL and H-RAIL systems ZH | 1 |
TARGAHORAR | New | Label plate for PATROL and H-RAIL systems AR | 1 |
