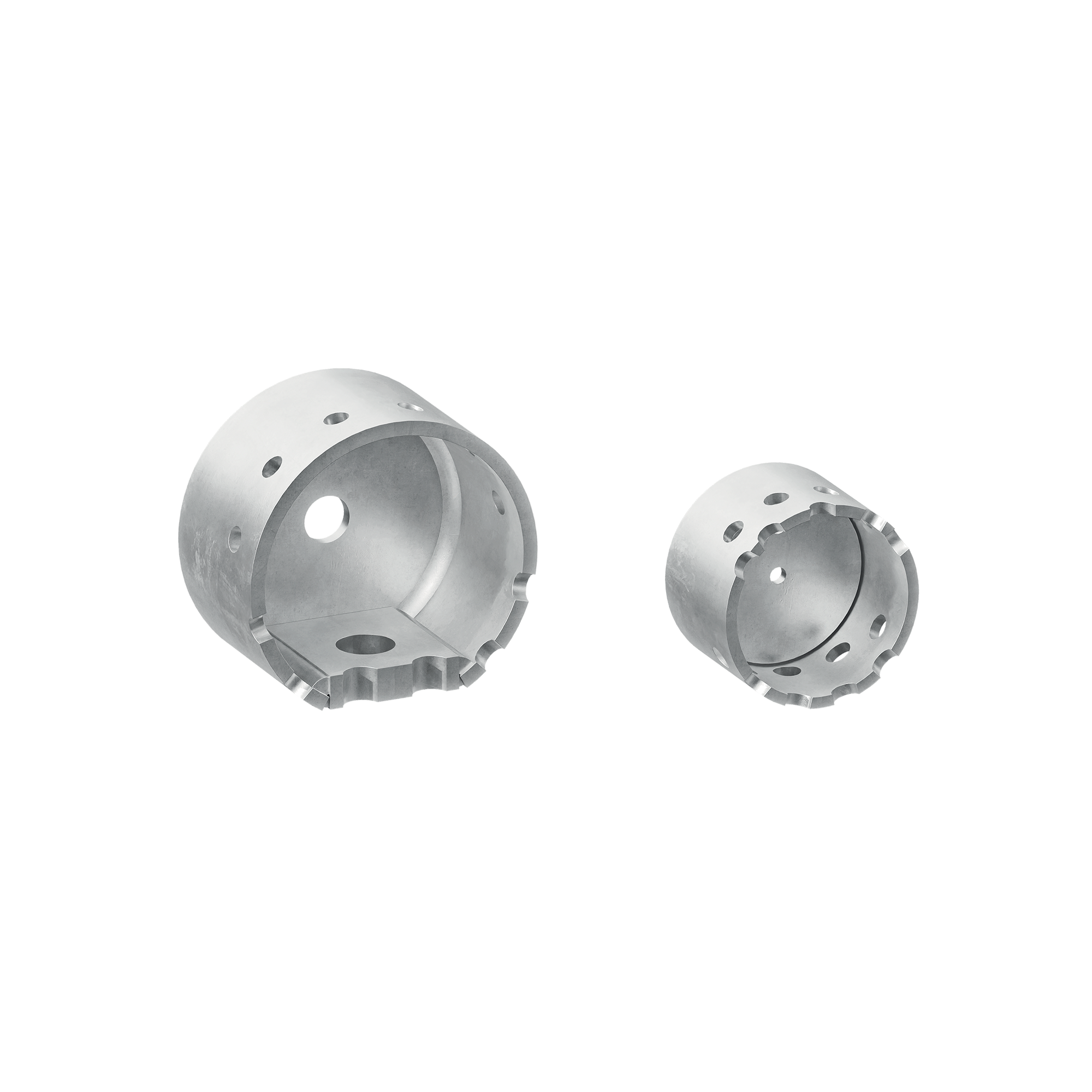

CONECTOR DESMONTABLE PARA PANELES ESTRUCTURALES

RING

New Producto disponible a partir de enero 2025

Gracias a su geometría circular y a la doble inclinación de los tornillos, RING se inserta completamente en la pared de madera y representa la solución ideal para la prefabricación en la fábrica, el transporte y un fácil ensamblado en la obra.

Además, permite el desmontaje.

CARACTERÍSTICAS

Gracias a la doble inclinación de los tornillos, los conectores pueden preinstalarse en la fábrica o insertarse en la obra. La inserción de los tornillos inclinados está facilitada por la geometría especial del conector.

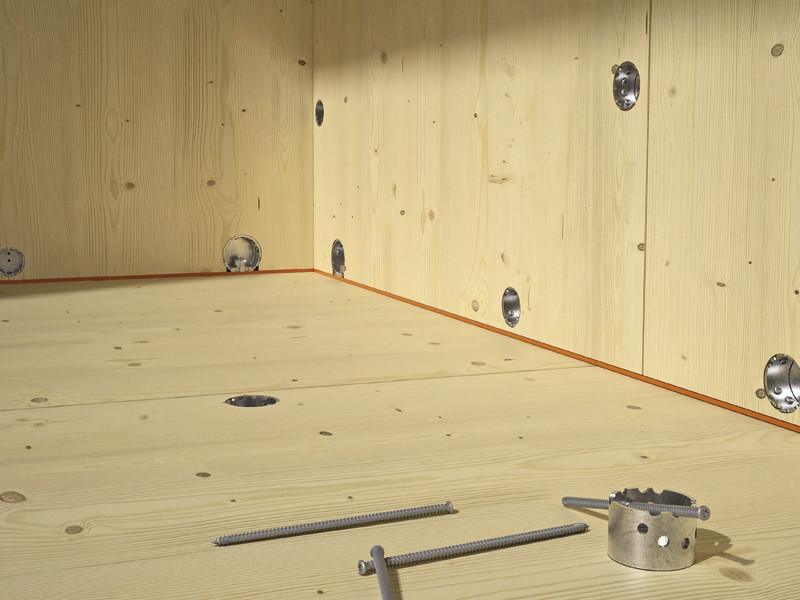

La versión con tornillos (RING60T) es perfecta para conexiones entre paneles de CLT como sistema de unión forjado-forjado, forjado-pared o pared-pared. Se puede preinstalar en la fábrica o en la obra y permite colocar los paneles según las inclinaciones y las tolerancias deseadas.

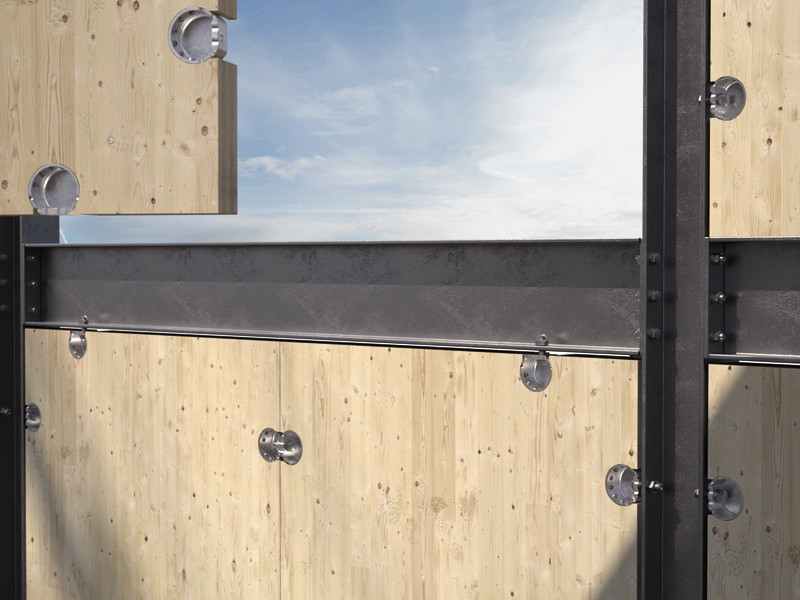

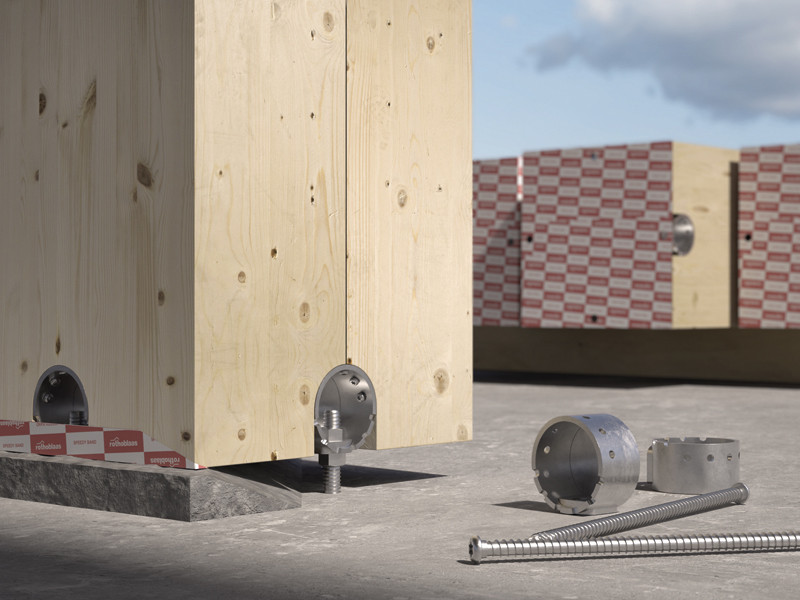

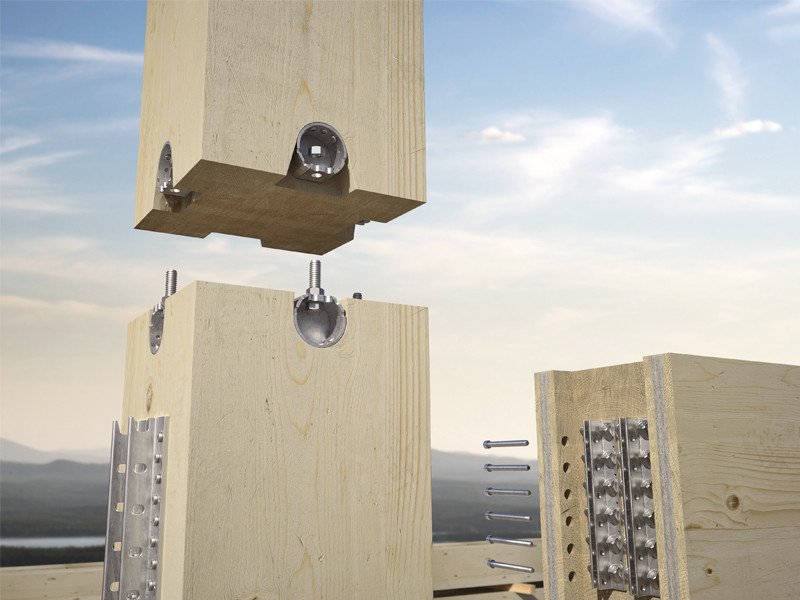

La versión con perno (RING90C) es ideal para realizar conexiones madera-acero en estructuras híbridas o bien conexiones madera-madera usando dos conectores. No se requiere ningún elemento adicional, sino la simple fijación con el perno M16.

La alta resistencia del conector permite reducir el número de fijaciones. En la fábrica, se requiere unos simples mecanizados de los paneles, con la consiguiente facilidad de transporte y colocación, agilizada por las operaciones realizadas solo en un lado de la pared.

Los conectores RING se realizan en acero al carbono S355 con un tratamiento superficial Fe/Zn12c para una resistencia y una duración máximas.

Documentación

Ficha técnica

RING

CÓDIGO Ø
[mm]
B
[mm]
unid.
RING60T New 60 45 5
RING90C New 90 50 5
