  3. TITAN DIVE

ANGULAR AVANZADO DE ELEVADA TOLERANCIA

TITAN DIVE

Coming Soon 2025

El problema de la tolerancia en la colocación de las paredes de madera sobre durmientes de hormigón es solo un recuerdo del pasado gracias al sistema TITAN DIVE.

En efecto, el componente con tubos corrugados se prepara en el momento del hormigonado y garantiza una elevada tolerancia durante la fijación de las paredes mediante el angular.

CARACTERÍSTICAS

TITAN DIVE nace, precisamente, para resolver el problema de las tolerancias. Mientras en la construcción tradicional estas son de centímetros, en la construcción en madera son de milímetros. Por lo tanto, puede suceder que el durmiente de hormigón sobre el que se apoyan las paredes de madera no sea lo suficientemente preciso como para permitir una colocación fácil o, incluso, segura.

El sistema patentado TITAN DIVE soluciona definitivamente este problema ya que deja espacio para fijar la pared de madera durante el hormigonado y garantiza una tolerancia de 22 mm en cada dirección y una inclinación de ±13°.

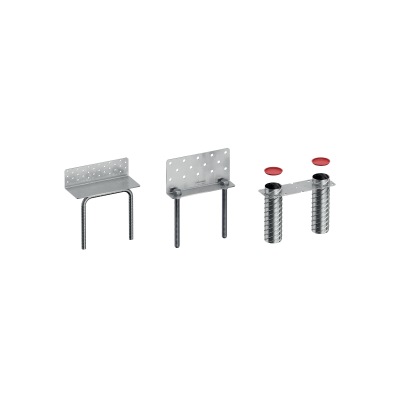

El uso combinado de tubos corrugados y angulares especiales representa un nuevo método de fijación al suelo, que combina la fiabilidad de un anclaje preinstalado en el hormigón y la tolerancia de un anclaje postinstalado.

TITAN DIVE ofrece la máxima libertad de colocación en las paredes de madera y evita tener que perforar el soporte de hormigón con lo cual se ahorra tiempo en la obra.

CAMPOS DE APLICACIÓN

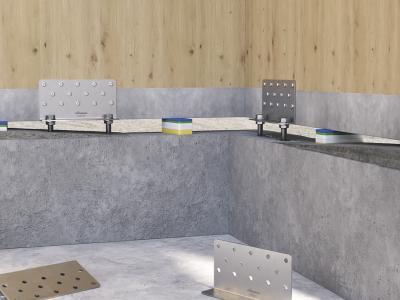

TITAN DIVE se puede usar para fijar paredes, vigas o pilares de madera en el hormigón.

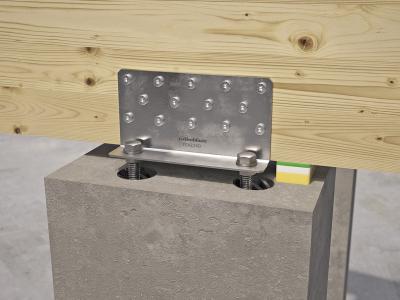

Los angulares se fijan dentro de tubos corrugados preparados en el hormigón para lograr la máxima tolerancia de instalación.

La placa se puede aplicar en:
• paredes de TIMBER FRAME
• paredes de paneles de CLT y LVL
• vigas o pilares de madera maciza o madera laminada

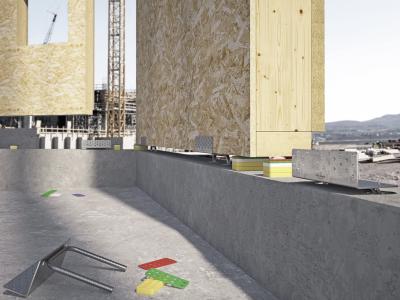

El sistema TITAN DIVE permite colocar paredes de madera incluso sobre durmientes de hormigón armado muy delgados.

El modelo TDS240 con tornillos HBS PLATE de 8 mm es ideal para su colocación en paredes de CLT, mientras que el modelo TDN240 se puede utilizar en cualquier tipo de pared, incluso de entramado ligero (Timber Frame).

Documentación

Ficha técnica

TUBI CORRUGATI

CÓDIGO B
[mm]
P
[mm]
H
[mm]
unid.
CD60180 New 260 80 200 1

ANGOLARI

CÓDIGO B
[mm]
H
[mm]
s
[mm]
P
[mm]
unid.
TDN240 New 240 70 3 100 1
TDS240 New 240 125 3 50 1
