SOPORTE PARA CUBIERTAS DE CHAPA TRAPEZOIDAL
SHIELD
SHIELD es el soporte que se adapta y se puede utilizar en todas las cubiertas de chapa trapezoidal con intervalo de hasta 420 mm.

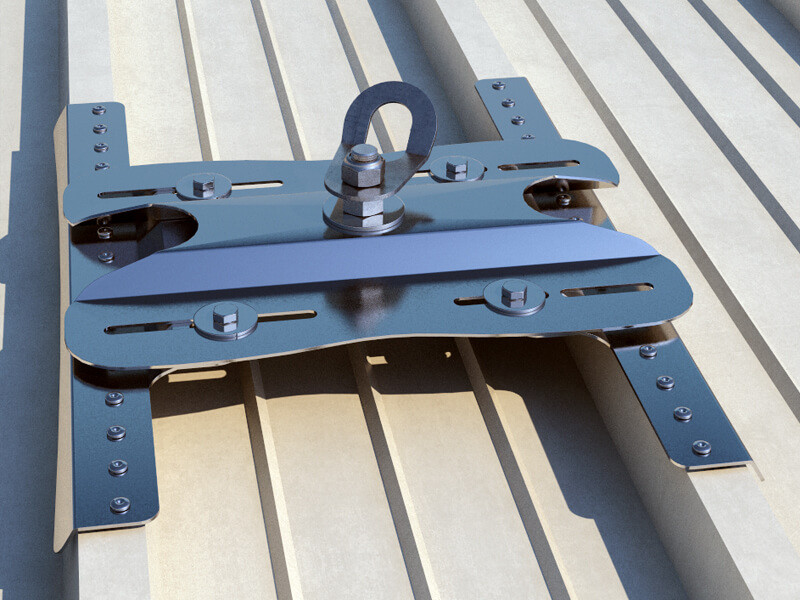

Es el sistema ideal para realizar puntos de anclaje individuales y líneas de vida rectilíneas y angulares en cubiertas planas o inclinadas.
Video
El soporte para cubiertas metálicas que estabas esperando. SHIELD: seguridad y simplicidad de instalación.
El soporte SHIELD garantiza que la instalación sea sencilla y rápida.

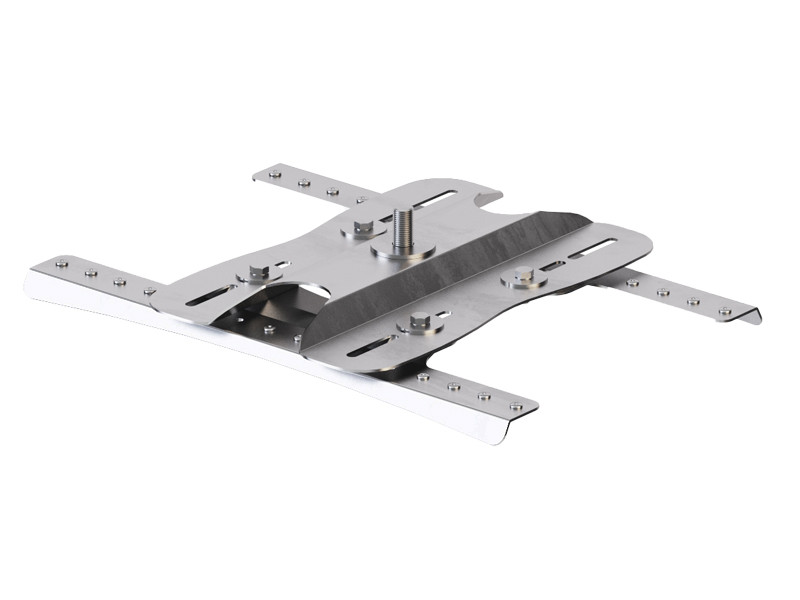

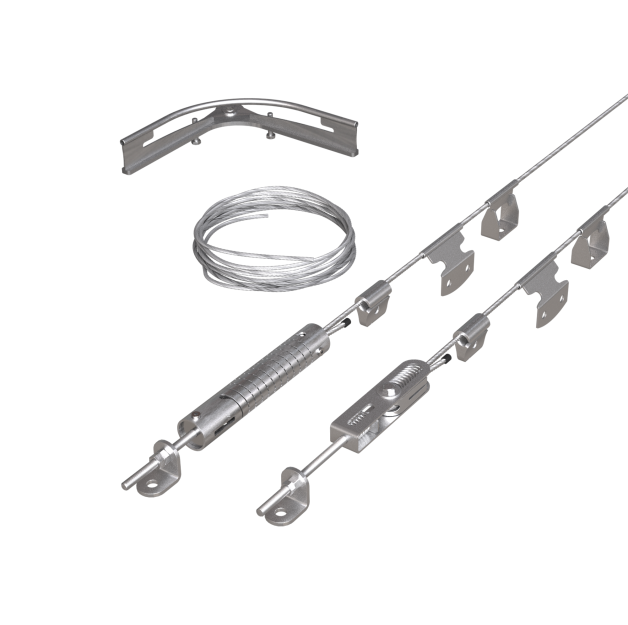

Se compone de dos elementos principales: las aletas de fijación en la cubierta y la placa de base, sobre la que se montan los componentes de la línea de vida PATROL o el punto de anclaje AOS01.

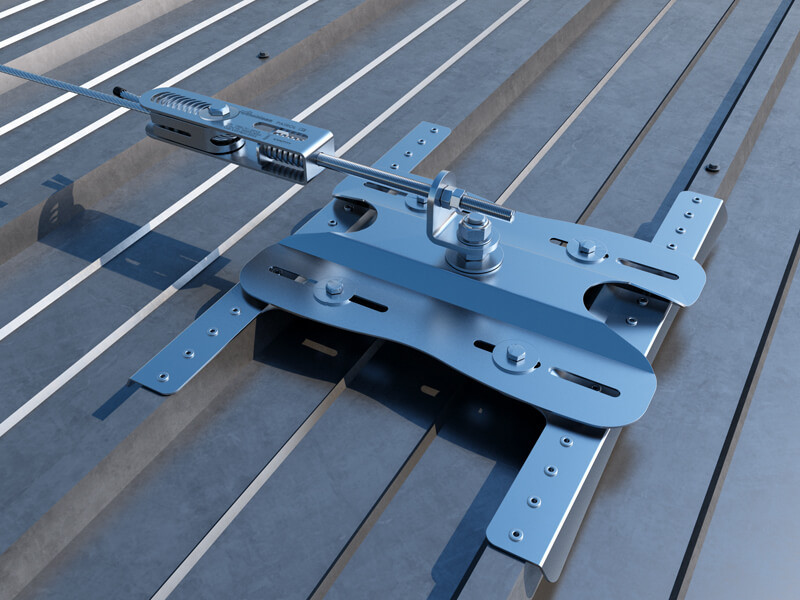

Gracias a los accesorios específicos es posible implementar líneas de vida rectilíneas y angulares, para garantizar a los operarios la seguridad en el trabajo en cualquier situación.
El soporte SHIELD es el ideal para instalaciones sobre panel sándwich grecado o sobre chapa trapezoidal, tanto en acero como en aluminio.
Se entrega con remaches de montaje y juntas de caucho celular, para garantizar una perfecta impermeabilización de la estructura después de la colocación, y garantiza un impacto visual reducido gracias a sus pequeñas dimensiones.
Capacidad máxima: 2 operario
Características
| Aplicación | LÍNEA DE VIDA, PUNTO ÚNICO |
|---|---|
| Subestructura | CHAPA TRAPEZOIDAL |
| Campos de aplicación | ACERO MÍN. 0,4MM - ALUMINIO 0,6MM |
| Número de operarios | 2 |
| Material | ACERO INOXIDABLE 1.4301 / AISI304 |
Documentación
| Certification Australia | |
|---|---|
| Declaración de conformidad | |
| Normas de seguridad, instrucciones de uso e instalación | |
| BIM.ifc File | |
| BIM.rfa File | |
| Declaración de colocación e inspección | |
| EAC certificate (anchor points) | |
| EAC certificate (anchor lines) |
Instrucciones de colocación
| Manual de instalación |
|---|
SHIELD
| CÓDIGO | material | H
[mm]
|
L
[mm]
|
medidas
[mm]
|
unid. |
|---|---|---|---|---|---|
| SHIELD | AISI 304 stainless steel grade 1.4301 | 85 | 476 | 180 – 420 | 1 |
