H-RAIL ON FLOOR

SISTEMA DE RIEL PARA USO HORIZONTAL

Los trabajos verticales en la construcción y, en general, los trabajos en altura son más fáciles y seguros gracias a este sistema de riel para uso horizontal. De hecho, en comparación con otros sistemas de seguridad para trabajos en altura, el riel fijado a la cubierta ocupa poco espacio y garantiza un impacto visual mínimo.

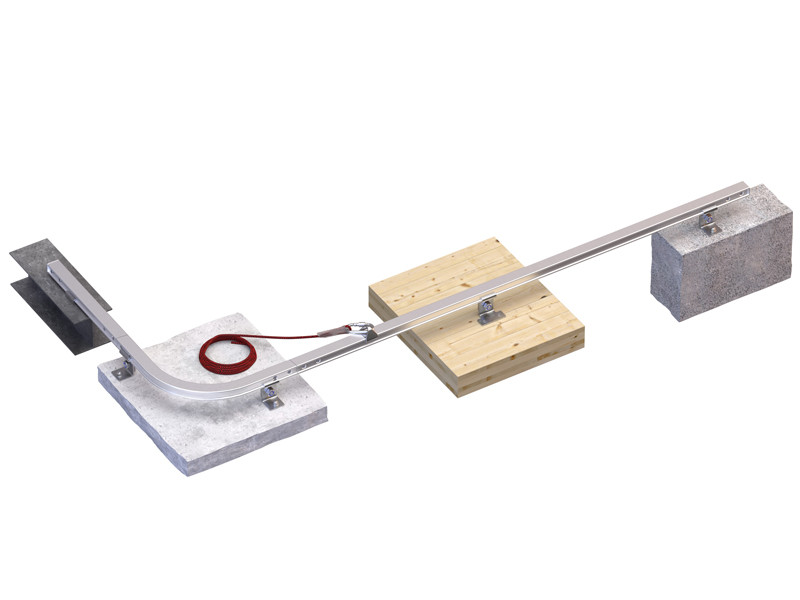

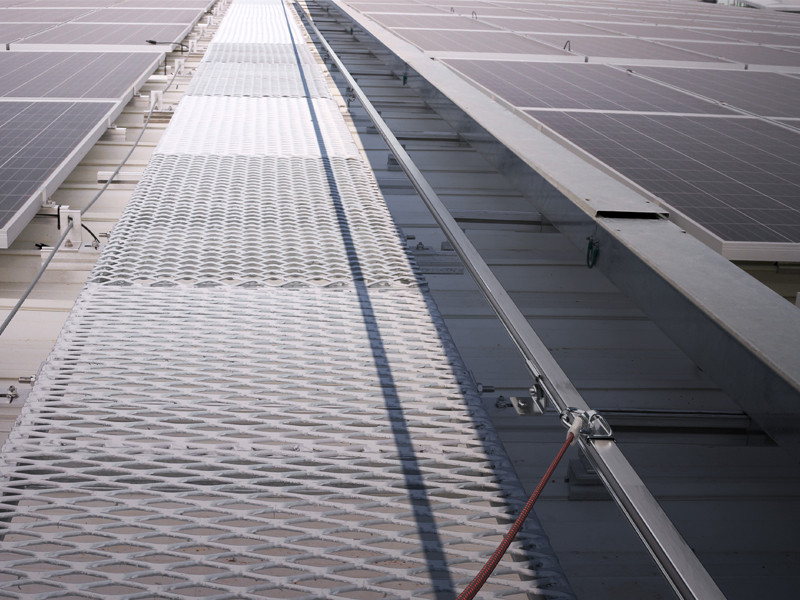

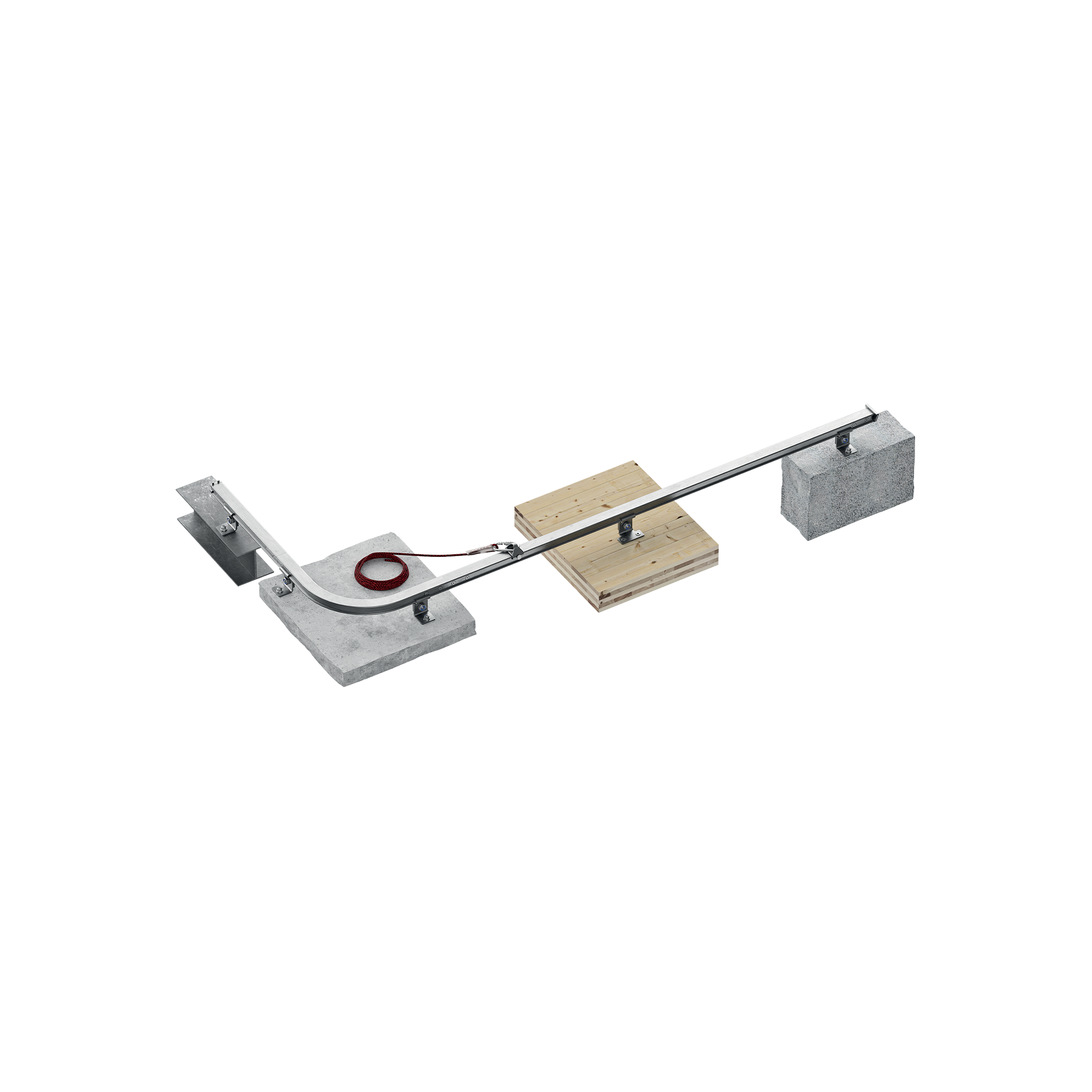

H-RAIL se puede utilizar para diferentes aplicaciones. Gracias al intereje de hasta 6 m entre los soportes, el montaje requiere un número limitado de puntos de fijación. Respecto a otros modelos de H-RAIL, H-RAIL ON FLOOR se instala en la cubierta y es posible elevar el riel para superar cualquier obstáculo (H-RAIL+TOWER). En cambio, H-RAIL ON WALL se instala en la pared, mientras que H-RAIL OVERHEAD se instala debajo de la estructura portante.

Contactar con el agente

Descripción
Documentación
Códigos y dimensiones

Descripción

Los trabajos verticales con H-RAIL ON FLOOR

A menudo, para realizar el mantenimiento de las fachadas se dispone de poco espacio de maniobra. Por ejemplo, cuando se deben limpiar cristales, no hay muchas opciones que permiten ejecutar el trabajo vertical y, al mismo tiempo, garantizar la seguridad de los operarios que lo realizan. Sin duda, entre las opciones posibles, las más habituales son las BMU (Building Maintenance Unit o “cestas”) y los sistemas que incorporan rieles horizontales para el acceso con cuerdas, como H-RAIL. A diferencia de las BMU, los sistemas como H-RAIL de Rothoblaas son una solución discreta, elegante y de montaje rápido.

Las ventajas de H-RAIL en los trabajos verticales

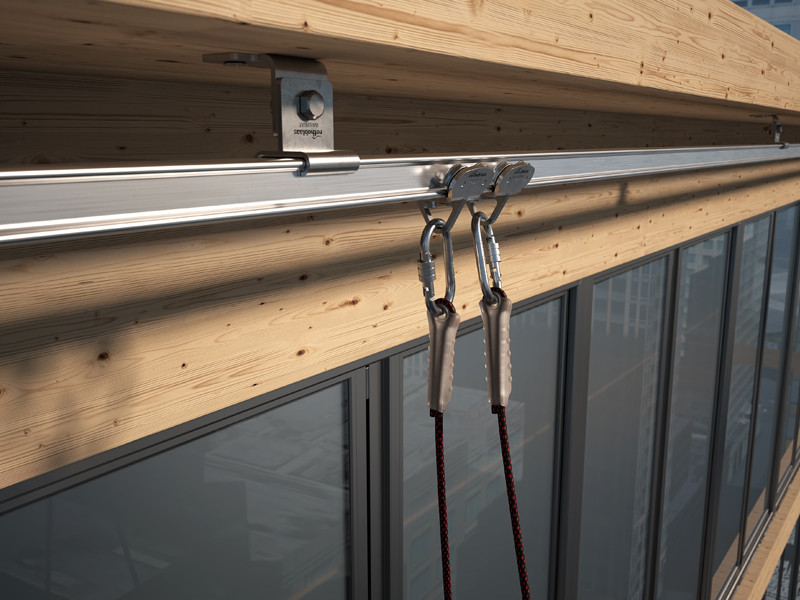

Además de la mejor estética, el poco espacio ocupado y el peso reducido, H-RAIL también presenta numerosas ventajas en cuanto a seguridad. Mientras que en las BMU, durante el trabajo, los operarios deben asomarse para llegar a la fachada, con el riesgo de hacer oscilar la cesta, el riel H-RAIL permite trabajar en suspensión, con el operario enganchado a la cuerda con un arnés y a la distancia correcta respecto a la pared.

También en cuanto a la rapidez de ejecución de los trabajos en vertical, H-RAIL permite que haya 4 operarios simultáneamente en un mismo tramo lo que agiliza la ejecución de las obras, incluso en fachadas inclinadas, con ángulos y espacios estrechos.
Con respecto a una tradicional línea de vida flexible, otra ventaja de un sistema rígido como el sistema de riel H-RAIL es que no sufre flecha de caída y, por lo tanto, no hay que tenerla en cuenta a la hora de calcular el espacio libre de caída (vertical clearance).

Documentación

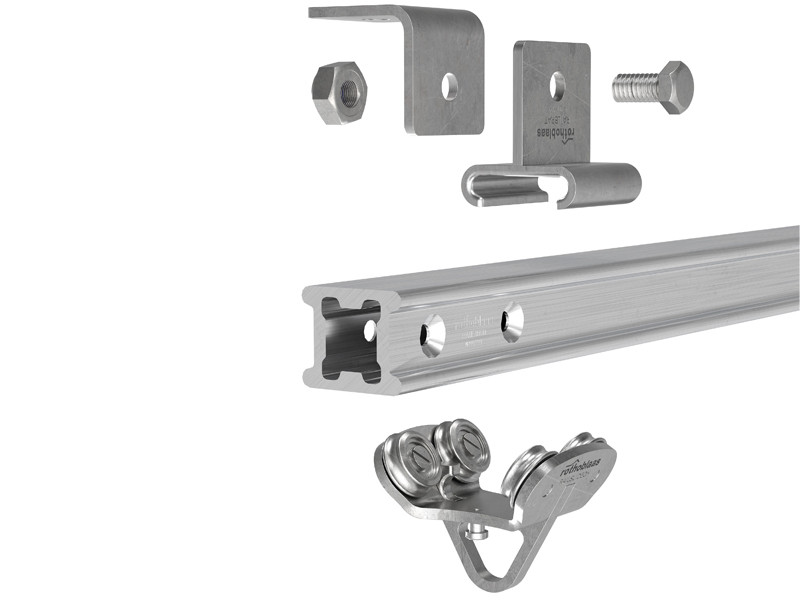

RIEL

CÓDIGO	descripción	material	B [mm]	H [mm]	L [mm]	unid.
RAIL3000	3m aluminium rail	EN AW 6063 (T6)	49	41	3000	1
RAILC90	90° curved rail	EN AW 6063 (T6)	475	41	475	1
RAILC120	120° curved rail	EN AW 6063 (T6)	336	41	538	1
RAILC135	135° curved rail	EN AW 6063 (T6)	257	41	536	1
RAILC150	150° curved rail	EN AW 6063 (T6)	178	41	512	1

SOPORTE

CÓDIGO	descripción	unid.
RAILBRAT	rail bracket	1
RAILBRAT12	rail bracket	1
RAILBRATW	rail bracket	1
RAILBRAS	rail bracket	1
RAILBRAW	rail bracket	1

TERMINAL

CÓDIGO	descripción	material	B [mm]	H [mm]	L [mm]	unid.
RAILEND	rail terminal element	AISI 304 stainless steel grade 1.4301	84.5	48.6	55	1
RAILENDA4	rail terminal element	AISI 316 stainless steel grade 1.4401	-	48.6	55	1
RAILENDOPEN	rail terminal element	AISI 304 stainless steel grade 1.4301	49	49	60	1
RAILENDOPENA4	rail terminal element	AISI 316 stainless steel grade 1.4401	-	49	60	1

UNIÓN

CÓDIGO	descripción	material	B [mm]	H [mm]	L [mm]	unid.
RAILJUN	rail junction element	EN AW 6082	28.7	32.7	340	1

TOOL

CÓDIGO	descripción	material	B [mm]	H [mm]	L [mm]	unid.
RAILJUNTOOL	rail tool	EN AW 6082 - 1.1191 (C45E) aluminium	92	116	132	1
RAILPLATE	rail id plate	-	-	40	140	1

FIJACIÓN

CÓDIGO	descripción	material	unid.
RAILOCKSCREW	lock screw	A2-70	250
RAILSCREW	DIN 7991 A2-70	A2-70	50
RAILSCREWA4	DIN 7991 A4-70	A4-70	50

TARGAHORxy

CÓDIGO	descripción	unid.
TARGAHORIT	Label plate for PATROL and H-RAIL systems IT	1
TARGAHORDE	Label plate for PATROL and H-RAIL systems DE	1
TARGAHOREN	Label plate for PATROL and H-RAIL systems EN	1
TARGAHORES	Label plate for PATROL and H-RAIL systems ES	1
TARGAHORFR	Label plate for PATROL and H-RAIL systems FR	1
TARGAHORPT	Label plate for PATROL and H-RAIL systems PT	1
TARGAHORRU	Label plate for PATROL and H-RAIL systems RU	1
TARGAHORCS	Label plate for PATROL and H-RAIL systems CS	1
TARGAHORDA	Label plate for PATROL and H-RAIL systems DA	1
TARGAHOREL	Label plate for PATROL and H-RAIL systems EL	1
TARGAHORET	Label plate for PATROL and H-RAIL systems ET	1
TARGAHORFI	Label plate for PATROL and H-RAIL systems FI	1
TARGAHORHR	Label plate for PATROL and H-RAIL systems HR	1
TARGAHORHU	Label plate for PATROL and H-RAIL systems HU	1
TARGAHORIS	Label plate for PATROL and H-RAIL systems IS	1
TARGAHORJA	Label plate for PATROL and H-RAIL systems JA	1
TARGAHORLT	Label plate for PATROL and H-RAIL systems LT	1
TARGAHORLV	Label plate for PATROL and H-RAIL systems LV	1
TARGAHORNL	Label plate for PATROL and H-RAIL systems NL	1
TARGAHORNO	Label plate for PATROL and H-RAIL systems NO	1
TARGAHORPL	Label plate for PATROL and H-RAIL systems PL	1
TARGAHORRO	Label plate for PATROL and H-RAIL systems RO	1
TARGAHORSK	Label plate for PATROL and H-RAIL systems SK	1
TARGAHORSL	Label plate for PATROL and H-RAIL systems SL	1
TARGAHORSV	Label plate for PATROL and H-RAIL systems SV	1
TARGAHORTR	Label plate for PATROL and H-RAIL systems TR	1
TARGAHORZH	Label plate for PATROL and H-RAIL systems ZH	1
TARGAHORAR	Label plate for PATROL and H-RAIL systems AR	1

Compuesto de

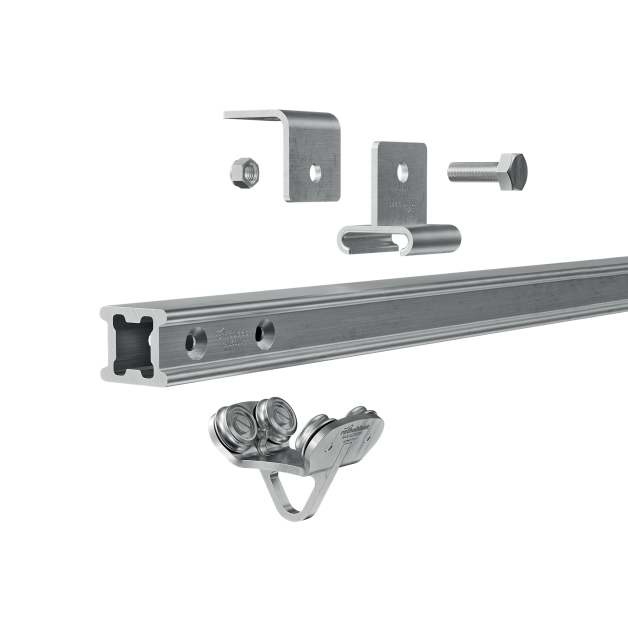

H-RAIL

SISTEMA DE RIEL PARA USO HORIZONTAL Y VERTICAL
