LÍNEA DE VIDA CUBIERTA Y FACHADA - SISTEMA ANTICAÍDAS HORIZONTAL COMPONIBLE PATROL
Línea de vida cubierta con montaje rápido sobre cualquier superficie

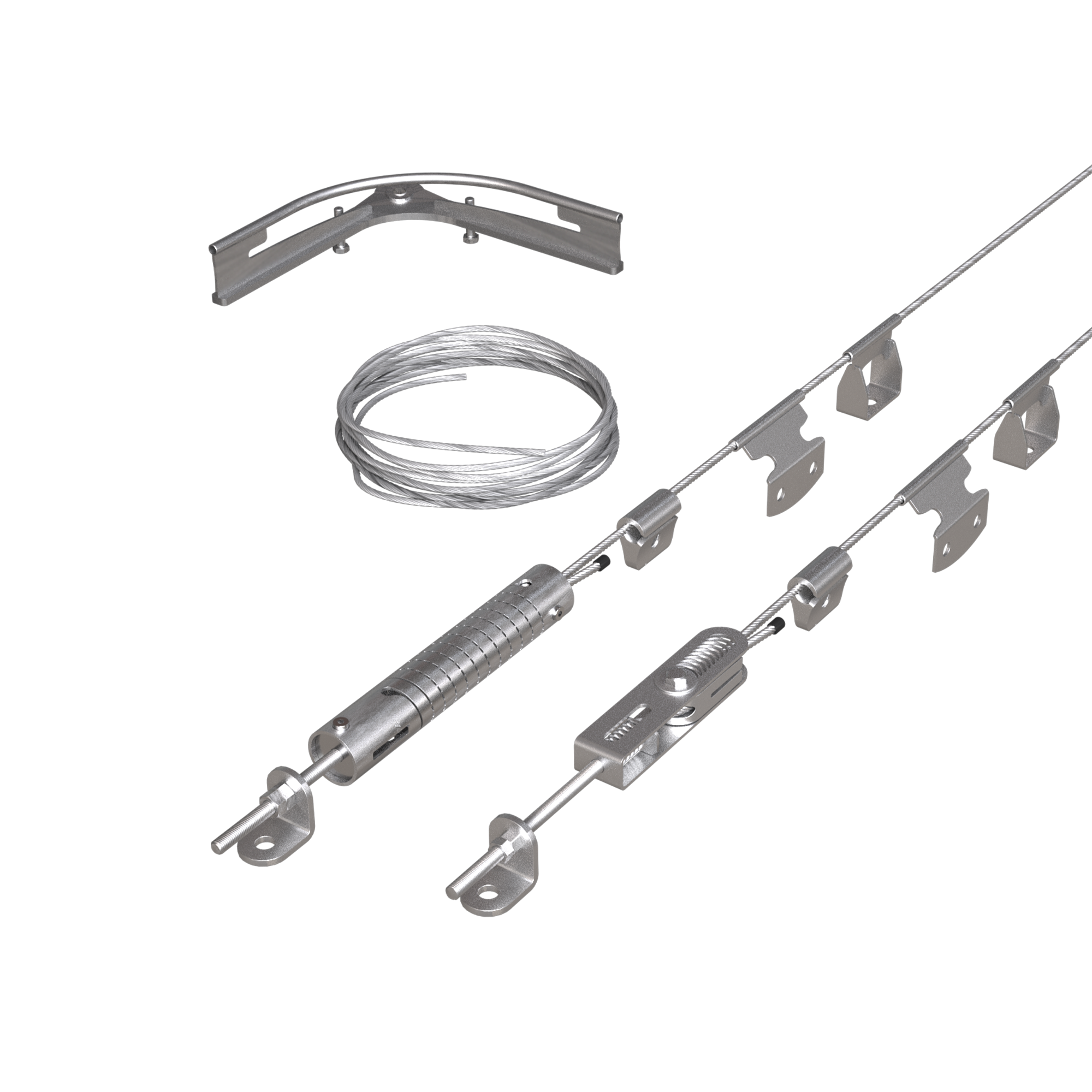

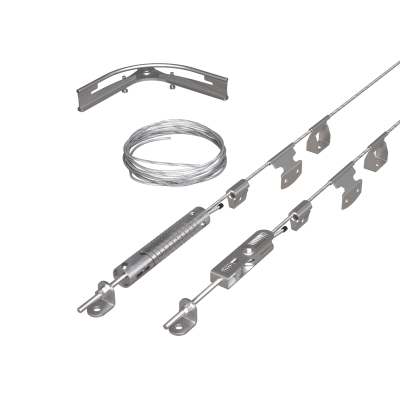

La línea de vida cubierta y fachada PATROL es un sistema anticaídas componible, diseñado para realizar líneas de vida horizontales, sobre cabeza o en fachada, tanto pasantes como no pasantes. Gracias a su diseño simple, se puede instalar rápidamente sobre superficies de madera, metal u hormigón, usando los soportes específicos para cada tipo de superficie y la amplia gama de accesorios, adecuada para satisfacer cualquier necesidad de diseño.
En el sistema PATROL no hay fijaciones engarzadas, por lo que todos los componentes de la línea de vida cubierta se instalan con herramientas comunes, sin necesidad de máquinas costosas para el montaje o el control del engarce. El doble terminal, que actúa tanto de absorbedor como de tensor, facilita el montaje del cable y un tensado bien distribuido, incluso en líneas de vida largas y con varias curvas. Todos los componentes se ensamblan fácilmente en unos pocos pasos gracias al manual con esquemas de montaje precisos y a los vídeos de montaje disponibles en línea.
La línea de vida cubierta PATROL ofrece interejes máximos entre soportes de hasta 15 metros gracias al absorbedor-tensor SPEAREVO, que reduce los esfuerzos en los terminales y, por consiguiente, en las fijaciones a la subestructura, lo que mejora la fiabilidad general del sistema.
Características técnicas y controles del sistema línea de vida cubierta PATROL

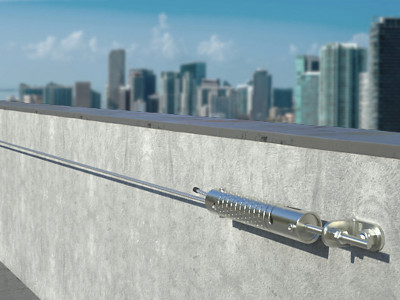

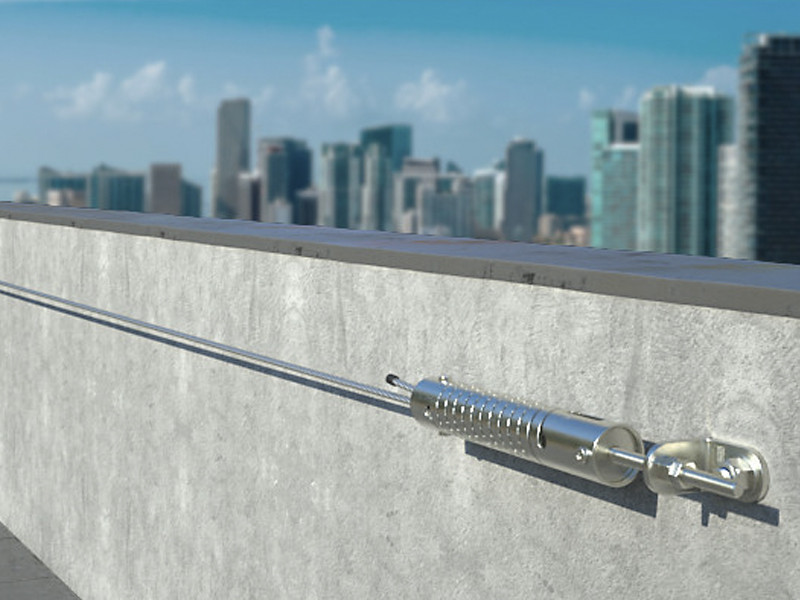

El sistema PATROL está equipado con terminales SPEAR y SPEAREVO, dotados de muelles en ambos extremos, para poder compensar la dilatación del cable provocada por los cambios de temperatura entre verano e invierno y, así, proteger los soportes contra posibles daños estructurales. Esta característica es fundamental para instalaciones en cubiertas planas o fachadas expuestas a variaciones de temperatura significativas, en las que una dilatación no controlada ejercería un estrés excesivo en las fijaciones.
La disipación de energía de la línea de vida cubierta PATROL, controlada por el absorbedor-tensor SPEAREVO, permite obtener interejes máximos de hasta 15 metros, lo que reduce significativamente los esfuerzos en los terminales y en las fijaciones. Esta ventaja técnica se traduce en menores costes de instalación y mayor flexibilidad de diseño para líneas de vida largas en cubiertas o en fachadas de gran tamaño.
El sistema anticaídas PATROL debe inspeccionarse y controlarse cada 12 meses desde su instalación inicial. Todos los componentes de la línea de vida cubierta son visibles y, por ello, la revisión del sistema y el control y el retensado del cable son operaciones sencillas que se realizan sin necesidad de equipos especiales. Esta facilidad de mantenimiento reduce los tiempos y los costes del control periódico, a la vez que garantiza el cumplimiento normativo mediante procedimientos sencillos.
¿Cómo garantizar el correcto tensado del cable en una línea de vida cubierta muy larga?
La línea de vida cubierta PATROL cuenta con un doble terminal que actúa tanto de absorbedor como de tensor, lo que permite distribuir bien la tensión, incluso en líneas de vida largas y con varias curvas. El sistema compensa automáticamente la dilatación térmica gracias a los muelles integrados en los terminales SPEAR y SPEAREVO, manteniendo la tensión correcta a lo largo del tiempo, con independencia de las variaciones climáticas.
Documentación
-
Ficha técnica
-
BIM.ifc File
-
BIM.rfa File
-
Declaración de conformidad (SPEAR)
- Declaración de conformidad (SPEAR) Bulgarian
- Declaración de conformidad (SPEAR) Croatian
- Declaración de conformidad (SPEAR) Czech
- Declaración de conformidad (SPEAR) Danish
- Declaración de conformidad (SPEAR) Dutch
- Declaración de conformidad (SPEAR) English
- Declaración de conformidad (SPEAR) Estonian
- Declaración de conformidad (SPEAR) Finnish
- Declaración de conformidad (SPEAR) French
- Declaración de conformidad (SPEAR) German
- Declaración de conformidad (SPEAR) Greek
- Declaración de conformidad (SPEAR) Hungarian
- Declaración de conformidad (SPEAR) Italian
- Declaración de conformidad (SPEAR) Latvia
- Declaración de conformidad (SPEAR) Lithuanian
- Declaración de conformidad (SPEAR) Polish
- Declaración de conformidad (SPEAR) Portuguese
- Declaración de conformidad (SPEAR) Romanian
- Declaración de conformidad (SPEAR) Slovak
- Declaración de conformidad (SPEAR) Slovene
- Declaración de conformidad (SPEAR) Spanish
- Declaración de conformidad (SPEAR) Swedish
-
Declaración de conformidad (SPEAREVO)
- Declaración de conformidad (SPEAREVO) Bulgarian
- Declaración de conformidad (SPEAREVO) Croatian
- Declaración de conformidad (SPEAREVO) Czech
- Declaración de conformidad (SPEAREVO) Danish
- Declaración de conformidad (SPEAREVO) Dutch
- Declaración de conformidad (SPEAREVO) English
- Declaración de conformidad (SPEAREVO) Estonian
- Declaración de conformidad (SPEAREVO) Finnish
- Declaración de conformidad (SPEAREVO) French
- Declaración de conformidad (SPEAREVO) German
- Declaración de conformidad (SPEAREVO) Greek
- Declaración de conformidad (SPEAREVO) Hungarian
- Declaración de conformidad (SPEAREVO) Italian
- Declaración de conformidad (SPEAREVO) Latvia
- Declaración de conformidad (SPEAREVO) Lithuanian
- Declaración de conformidad (SPEAREVO) Polish
- Declaración de conformidad (SPEAREVO) Portuguese
- Declaración de conformidad (SPEAREVO) Romanian
- Declaración de conformidad (SPEAREVO) Slovak
- Declaración de conformidad (SPEAREVO) Slovene
- Declaración de conformidad (SPEAREVO) Spanish
- Declaración de conformidad (SPEAREVO) Swedish
-
Hoja de cálculo LIFELINE CALCULATOR
-
Normas de seguridad, instrucciones de uso e instalación (SPEAREVO)
-
Normas de seguridad, instrucciones de uso e instalación (SPEAR)
-
Normas de seguridad, instrucciones de uso e instalación (SPEAR 2)
-
Manual de instalación (SPEAR)
-
Manual de instalación (SPEAREVO)
-
Manual de instalación (SPEAR 2)
-
Manual de instalación (BENDTOOL)
-
Manual de instalación (SLIDE-SLIDE2-OHSLIDE)
TERMINALI
| CÓDIGO | descripción | material | B
[mm]
|
H
[mm]
|
L
[mm]
|
s
[mm]
|
unid. |
|---|---|---|---|---|---|---|---|
| PATROLTERM | terminal element | AISI 304 stainless steel grade 1.4301 | 40 | 61 | 66 | 6 | 1 |
| PATROLTERMA4 | terminal element | AISI 316 stainless steel grade 1.4401 | 40 | 61 | 66 | 6 | 1 |
| PATROLEND | terminal element | AISI 304 stainless steel grade 1.4301 | 40 | 61 | 66 | 6 | 1 |
| PATROLENDA4 | terminal element | AISI 316 stainless steel grade 1.4401 | 40 | 61 | 66 | 6 | 1 |
| PATROLTERML | terminal element | AISI 304 stainless steel grade 1.4301 | 40 | 61 | 180 | 6 | 1 |
| PAREND | terminal element | AISI 304 stainless steel grade 1.4301 | 300 | 160 | 300 | - | 1 |
| PARENDA4 | terminal element | AISI 316 stainless steel grade 1.4401 | 300 | 160 | 300 | - | 1 |
TENDITORI E ASSORBITORI DI ENERGIA
| CÓDIGO | descripción | material | B
[mm]
|
H
[mm]
|
L
[mm]
|
unid. |
|---|---|---|---|---|---|---|
| SPEAR | tensioner with absorber | AISI 304 stainless steel grade 1.4301 EN AW 6082 aluminium | 50 | 63 | 334 | 1 |
| SPEARA4 | tensioner with absorber | AISI 316 stainless steel grade 1.4401 EN AW 6082 aluminium | 50 | 63 | 334 | 1 |
| SPEAREVO | tensioner with absorber | AISI 304 stainless steel grade 1.4301 | 57.4 | 55 | 436 | 1 |
| SPEAREVOA4 | tensioner with absorber | AISI 316 stainless steel grade 1.4401 | 57.4 | 55 | 436 | 1 |
INTERMEDI
| CÓDIGO | descripción | material | d₁
[mm]
|
B
[mm]
|
H
[mm]
|
L
[mm]
|
unid. |
|---|---|---|---|---|---|---|---|
| PASINT | intermediate element | AISI 304 stainless steel grade 1.4301 | - | 35 | 86 | 100 | 1 |
| PASINTA4 | intermediate element | AISI 316 stainless steel grade 1.4401 | - | 35 | 86 | 100 | 1 |
| PARINTER | intermediate element | AISI 304 stainless steel grade 1.4301 | - | 100 | 87.3 | 120 | 1 |
| PARINTERA4 | intermediate element | AISI 316 stainless steel grade 1.4401 | - | 100 | 87.3 | 120 | 1 |
| PATROLINT | intermediate element | AISI 304 stainless steel grade 1.4301 | - | 50 | 50 | 375 | 1 |
| PATROLMED | intermediate element | AISI 304 stainless steel grade 1.4301 EN AW 6082 aluminium | 55 | 30 | 50 | - | 1 |
| OHINT | intermediate element | AISI 304 stainless steel grade 1.4301 | - | 39.5 | 86 | 130 | 1 |
| OHINTA4 | intermediate element | AISI 316 stainless steel grade 1.4401 | - | 39.5 | 86 | 130 | 1 |
DISPOSITIVI SCORREVOLI
| CÓDIGO | descripción | material | B
[mm]
|
H
[mm]
|
L
[mm]
|
unid. |
|---|---|---|---|---|---|---|
| SLIDE1 | sliding device | AISI 304 stainless steel grade 1.4301 | 30 | 60 | 60 | 1 |
| SLIDE2 | sliding device | AISI 304 stainless steel grade 1.4301 | 30 | 60 | 60 | 1 |
| SLIDE2A4 | sliding device | AISI 316 stainless steel grade 1.4401 | 30 | 60 | 60 | 1 |
| OHSLIDE | sliding device | AISI 304 stainless steel grade 1.4301 | 46.5 | 93 | 98 | 1 |
| OHSLIDEA4 | sliding device | AISI 316 stainless steel grade 1.4401 | 46.5 | 93 | 98 | 1 |
ANGOLARI
| CÓDIGO | descripción | material | d₁
[mm]
|
B
[mm]
|
H
[mm]
|
L
[mm]
|
unid. |
|---|---|---|---|---|---|---|---|
| PASANG | angle bracket | AISI 304 stainless steel grade 1.4301 | - | 300 | 68 | 300 | 1 |
| PASANGA4 | angle bracket | AISI 316 stainless steel grade 1.4401 | - | 300 | 68 | 300 | 1 |
| PASANGBEND | angle bracket | AISI 304 stainless steel grade 1.4301 | - | 54.5 | 102 | 565 | 1 |
| PASANGBENDA4 | angle bracket | AISI 316 stainless steel grade 1.4401 | - | 54.5 | 102 | 565 | 1 |
| PAREX | angle bracket | AISI 304 stainless steel grade 1.4301 | - | 326 | 116 | 326 | 1 |
| PAREXA4 | angle bracket | AISI 316 stainless steel grade 1.4401 | - | 326 | 116 | 326 | 1 |
| PAREXBEND | angle bracket | AISI 304 stainless steel grade 1.4301 | - | 71.4 | 116 | 565 | 1 |
| PAREXBENDA4 | angle bracket | AISI 316 stainless steel grade 1.4401 | - | 71.4 | 116 | 565 | 1 |
| PARIN | angle bracket | AISI 304 stainless steel grade 1.4301 | - | 356 | 87.3 | 356 | 1 |
| PARINA4 | angle bracket | AISI 316 stainless steel grade 1.4401 | - | 356 | 87.3 | 356 | 1 |
| PARINBEND | angle bracket | AISI 304 stainless steel grade 1.4301 | - | 42 | 87.3 | 565 | 1 |
| PARINBENDA4 | angle bracket | AISI 316 stainless steel grade 1.4401 | - | 42 | 87.3 | 565 | 1 |
| PATROLANG | angle bracket | stainless steel - AISI304 | alloy EN AW-6082 | 89 | - | 56.5 | 174.5 | 1 |
| OHANGINT | angle bracket | AISI 304 stainless steel grade 1.4301 | - | 354 | 86 | 354 | 1 |
| OHANGINTA4 | angle bracket | AISI 316 stainless steel grade 1.4401 | - | 354 | 86 | 354 | 1 |
| OHANGEXT | angle bracket | AISI 304 stainless steel grade 1.4301 | - | 326 | 86 | 326 | 1 |
| OHANGEXTA4 | angle bracket | AISI 316 stainless steel grade 1.4401 | - | 326 | 86 | 326 | 1 |
| OHANGBEND | angle bracket | AISI 304 stainless steel grade 1.4301 | - | 39.5 | 86 | 565 | 1 |
| OHANGBENDA4 | angle bracket | AISI 316 stainless steel grade 1.4401 | - | 39.5 | 86 | 565 | 1 |
| ANGSUP | angle support | AISI 304 stainless steel grade 1.4301 | - | 275 | 16 | 500 | 1 |
| ANGSUPA4 | angle support | AISI 316 stainless steel grade 1.4401 | - | 275 | 16 | 500 | 1 |
| BENDTOOL | patrol tool | S235JR zinc plated steel | - | 353.5 | 95 | 171 | 1 |
FUNE
| CÓDIGO | descripción | material | unid. |
|---|---|---|---|
| CABLE | Ø8 7 x 7 | stainless steel - AISI316 | 1 |
TARGAHORxy
| CÓDIGO | descripción | unid. |
|---|---|---|
| TARGAHORIT | Label plate for PATROL and H-RAIL systems IT | 1 |
| TARGAHORDE | Label plate for PATROL and H-RAIL systems DE | 1 |
| TARGAHOREN | Label plate for PATROL and H-RAIL systems EN | 1 |
| TARGAHORES | Label plate for PATROL and H-RAIL systems ES | 1 |
| TARGAHORFR | Label plate for PATROL and H-RAIL systems FR | 1 |
| TARGAHORPT | Label plate for PATROL and H-RAIL systems PT | 1 |
| TARGAHORRU | Label plate for PATROL and H-RAIL systems RU | 1 |
| TARGAHORCS | Label plate for PATROL and H-RAIL systems CS | 1 |
| TARGAHORDA | Label plate for PATROL and H-RAIL systems DA | 1 |
| TARGAHOREL | Label plate for PATROL and H-RAIL systems EL | 1 |
| TARGAHORET | Label plate for PATROL and H-RAIL systems ET | 1 |
| TARGAHORFI | Label plate for PATROL and H-RAIL systems FI | 1 |
| TARGAHORHR | Label plate for PATROL and H-RAIL systems HR | 1 |
| TARGAHORHU | Label plate for PATROL and H-RAIL systems HU | 1 |
| TARGAHORIS | Label plate for PATROL and H-RAIL systems IS | 1 |
| TARGAHORJA | Label plate for PATROL and H-RAIL systems JA | 1 |
| TARGAHORLT | Label plate for PATROL and H-RAIL systems LT | 1 |
| TARGAHORLV | Label plate for PATROL and H-RAIL systems LV | 1 |
| TARGAHORNL | Label plate for PATROL and H-RAIL systems NL | 1 |
| TARGAHORNO | Label plate for PATROL and H-RAIL systems NO | 1 |
| TARGAHORPL | Label plate for PATROL and H-RAIL systems PL | 1 |
| TARGAHORRO | Label plate for PATROL and H-RAIL systems RO | 1 |
| TARGAHORSK | Label plate for PATROL and H-RAIL systems SK | 1 |
| TARGAHORSL | Label plate for PATROL and H-RAIL systems SL | 1 |
| TARGAHORSV | Label plate for PATROL and H-RAIL systems SV | 1 |
| TARGAHORTR | Label plate for PATROL and H-RAIL systems TR | 1 |
| TARGAHORZH | Label plate for PATROL and H-RAIL systems ZH | 1 |
| TARGAHORAR | Label plate for PATROL and H-RAIL systems AR | 1 |
