VERTIGRIP ON LADDER
LÍNEA DE VIDA VERTICAL EN ESCALERA

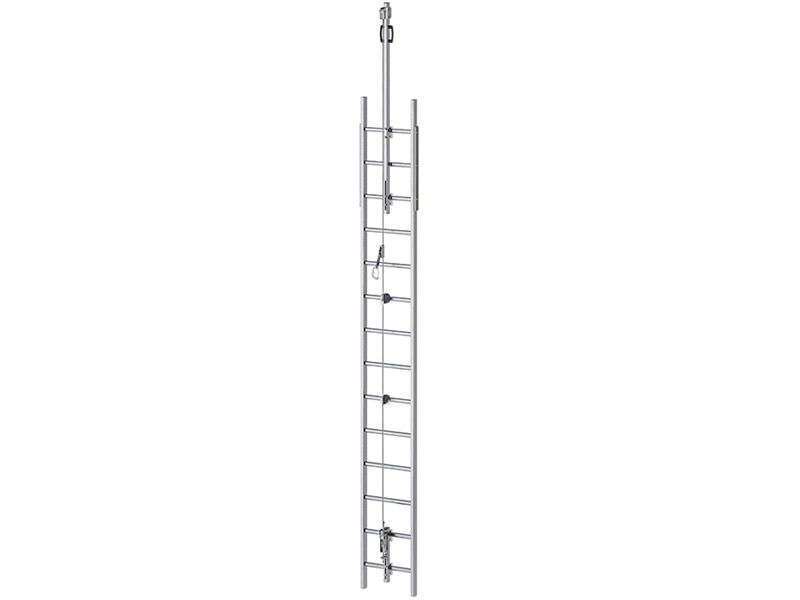

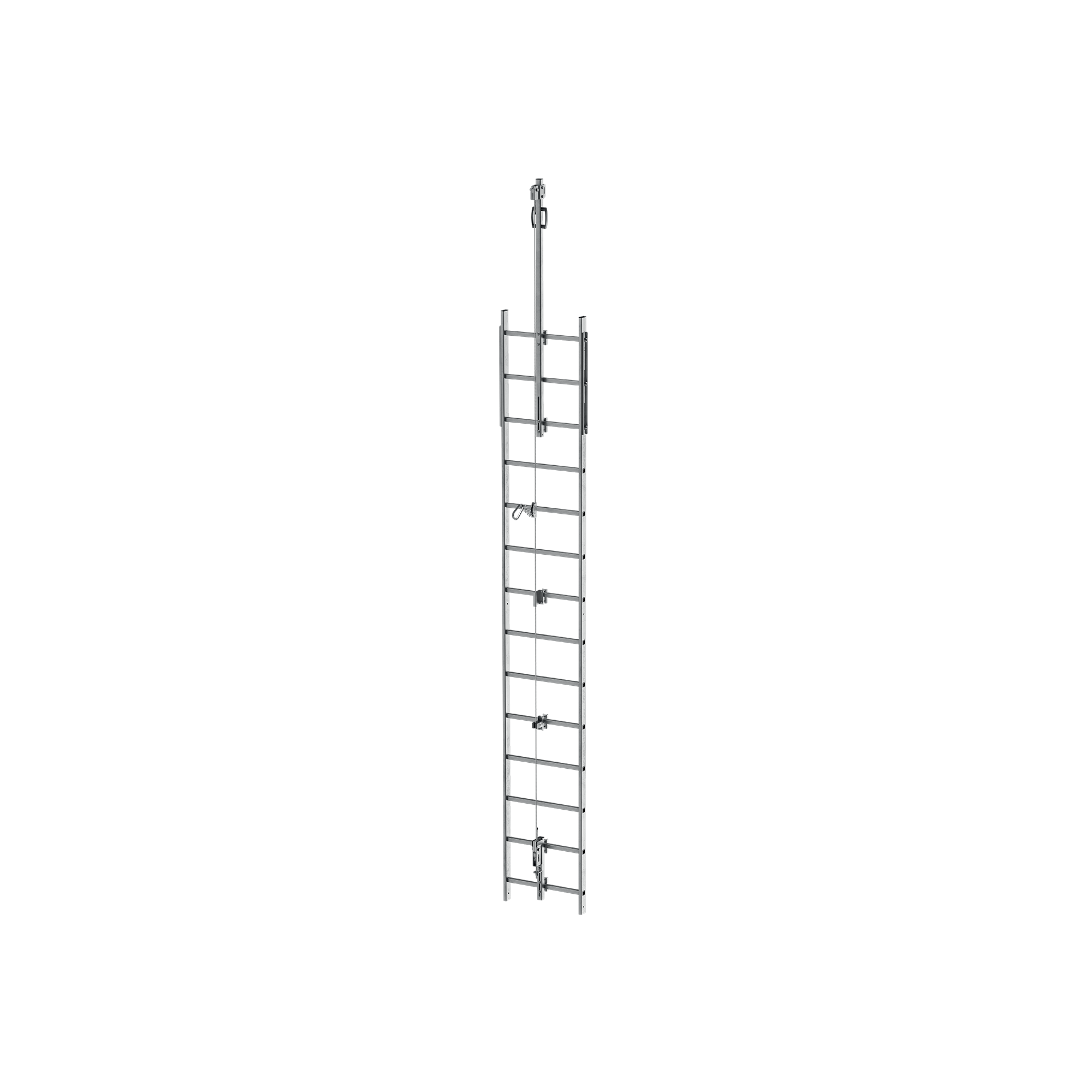

VERTIGRIP, la línea de vida vertical modular que garantiza la seguridad en escaleras.
Descripción
El sistema modular VERTIGRIP satisface cualquier exigencia de diseño gracias a la amplia gama de accesorios disponible. La instalación es rápida y se realiza en pocos pasos, tanto en escaleras fijas como directamente en la estructura. El dispositivo deslizable por cable con amortiguador integrado permite el ascenso y descenso de forma controlada y segura.
El sistema está realizado de acero inoxidable AISI 316, acero inoxidable AISI 304 y aleación de aluminio EN AW 6082, que garantiza una óptima resistencia a la corrosión. Posibilidad de montar el sistema descentrado en la escalera.
Documentación
-
Ficha técnica
-
Certificados
-
Declaración de conformidad
- Declaración de conformidad Croatian
- Declaración de conformidad Czech
- Declaración de conformidad Danish
- Declaración de conformidad Dutch
- Declaración de conformidad English
- Declaración de conformidad Estonian
- Declaración de conformidad Finnish
- Declaración de conformidad French
- Declaración de conformidad German
- Declaración de conformidad Greek
- Declaración de conformidad Hungarian
- Declaración de conformidad Italian
- Declaración de conformidad Latvia
- Declaración de conformidad Lithuanian
- Declaración de conformidad Polish
- Declaración de conformidad Portuguese
- Declaración de conformidad Romanian
- Declaración de conformidad Slovak
- Declaración de conformidad Slovene
- Declaración de conformidad Spanish
- Declaración de conformidad Swedish
-
Normas de seguridad, instrucciones de uso e instalación VERTIGRIP
-
Normas de seguridad, instrucciones de uso e instalación VERTSLIDE
-
BIM.ifc File
-
BIM.rfa File
-
Declaración de colocación e inspección
- Declaración de colocación e inspección Arabian
- Declaración de colocación e inspección Chinese
- Declaración de colocación e inspección Croatian
- Declaración de colocación e inspección Czech
- Declaración de colocación e inspección Danish
- Declaración de colocación e inspección Dutch
- Declaración de colocación e inspección English
- Declaración de colocación e inspección Estonian
- Declaración de colocación e inspección Finnish
- Declaración de colocación e inspección French
- Declaración de colocación e inspección German
- Declaración de colocación e inspección Greek
- Declaración de colocación e inspección Hungarian
- Declaración de colocación e inspección Icelandic
- Declaración de colocación e inspección Italian
- Declaración de colocación e inspección Japanese
- Declaración de colocación e inspección Latvia
- Declaración de colocación e inspección Lithuanian
- Declaración de colocación e inspección Norwegian
- Declaración de colocación e inspección Polish
- Declaración de colocación e inspección Portuguese
- Declaración de colocación e inspección Romanian
- Declaración de colocación e inspección Russian
- Declaración de colocación e inspección Slovak
- Declaración de colocación e inspección Slovene
- Declaración de colocación e inspección Spanish
- Declaración de colocación e inspección Swedish
- Declaración de colocación e inspección Turkish
-
Manual de instalación
COMPONENTES PRINCIPALES PARA LÍNEA DE VIDA VERTICAL
| CÓDIGO | descripción | material | peso netto
[Kg]
|
unid. |
|---|---|---|---|---|
| VERTSPEAR | set for vertical lifeline with clamps and Tensioner | stainless steel 1.4301 / AISI 304 EN AW 6082 aluminium | 1.62 | 1 |
| VERTSPEARA4 | set for A4 VLL | AISI 316 stainless steel grade 1.4401 | 2.6 | 1 |
| CABLE | Ø8 7 x 7 | stainless steel - AISI316 | 0.26 | 1 |
| VERTSLIDE | removable guided type fall arrester with energy absorber for vertical lifeline | AISI 304 stainless steel grade 1.4301 EN AW 7075 T6 Aluminium | 0.4 | 1 |
| VERTSLIDEPAS | removable sliding through fall arrest device with energy absorber for vertical lifeline | AISI 304 stainless steel grade 1.4301 | 0.1 | 1 |
| VERTOP09 | upper anchor system (0,9 m) for vertical lifeline on ladder | AISI 304 stainless steel grade 1.4301 | 4.44 | 1 |
| VERTOP09A4 | upper anchor system (0,9 m) for vertical lifeline on A4 ladder | AISI 316 stainless steel grade 1.4401 | 4.5 | 1 |
| VERTOP17 | upper anchor system (1,7 m) for vertical lifeline on ladder | AISI 304 stainless steel grade 1.4301 | 9.46 | 1 |
| VERTOP17A4 | upper anchor system (1,7 m) for vertical lifeline on A4 ladder | AISI 316 stainless steel grade 1.4401 | 9.46 | 1 |
| VERTBASE | lower anchor system for vertical lifeline on ladder | AISI 304 stainless steel grade 1.4301 | 1.84 | 1 |
| VERTBASEA4 | lower anchor system for vertical lifeline on A4 ladder | AISI 304 stainless steel grade 1.4301 | 1.85 | 1 |
| VERTINT | intermediate bracket for vertical lifeline on ladder | AISI 304 stainless steel grade 1.4301 – ABS | 0.64 | 1 |
| VERTINTA4 | intermediate anchor system for vertical lifeline on A4 ladder | AISI 316 stainless steel grade 1.4401 – ABS | 2 | 1 |
ACCESORIOS PARA LÍNEA DE VIDA VERTICAL
| CÓDIGO | descripción | material | peso netto
[Kg]
|
unid. |
|---|---|---|---|---|
| VERTHAND | set of handles for VERTOP17 | PA6 - stainless steel 1.4301 / AISI 304 | 0.05 | 1 |
| VERTSUP1 | additional reinforcement set for ladder | AISI 304 stainless steel grade 1.4301 | 0.5 | 1 |
TARGAVERTxy
| CÓDIGO | descripción | unid. |
|---|---|---|
| TARGAVERTIT | Label plate for VERTIGRIP systems IT | 1 |
| TARGAVERTDE | Label plate for VERTIGRIP systems DE | 1 |
| TARGAVERTEN | Label plate for VERTIGRIP systems EN | 1 |
| TARGAVERTES | Label plate for VERTIGRIP systems ES | 1 |
| TARGAVERTFR | Label plate for VERTIGRIP systems FR | 1 |
| TARGAVERTPT | Label plate for VERTIGRIP systems PT | 1 |
| TARGAVERTRU | Label plate for VERTIGRIP systems RU | 1 |
| TARGAVERTCS | Label plate for VERTIGRIP systems CS | 1 |
| TARGAVERTDA | Label plate for VERTIGRIP systems DA | 1 |
| TARGAVERTEL | Label plate for VERTIGRIP systems EL | 1 |
| TARGAVERTET | Label plate for VERTIGRIP systems ET | 1 |
| TARGAVERTFI | Label plate for VERTIGRIP systems FI | 1 |
| TARGAVERTHR | Label plate for VERTIGRIP systems HR | 1 |
| TARGAVERTHU | Label plate for VERTIGRIP systems HU | 1 |
| TARGAVERTIS | Label plate for VERTIGRIP systems IS | 1 |
| TARGAVERTJA | Label plate for VERTIGRIP systems JA | 1 |
| TARGAVERTLT | Label plate for VERTIGRIP systems LT | 1 |
| TARGAVERTLV | Label plate for VERTIGRIP systems LV | 1 |
| TARGAVERTNL | Label plate for VERTIGRIP systems NL | 1 |
| TARGAVERTNO | Label plate for VERTIGRIP systems NO | 1 |
| TARGAVERTPL | Label plate for VERTIGRIP systems PL | 1 |
| TARGAVERTRO | Label plate for VERTIGRIP systems RO | 1 |
| TARGAVERTSK | Label plate for VERTIGRIP systems SK | 1 |
| TARGAVERTSL | Label plate for VERTIGRIP systems SL | 1 |
| TARGAVERTSV | Label plate for VERTIGRIP systems SV | 1 |
| TARGAVERTTR | Label plate for VERTIGRIP systems TR | 1 |
| TARGAVERTZH | Label plate for VERTIGRIP systems ZH | 1 |
| TARGAVERTAR | Label plate for VERTIGRIP systems AR | 1 |
Compuesto de
