BARANDA FIJACIÓN VERTICAL Y VERTICAL DISTANCIADA
GUARD V | GUARD VD

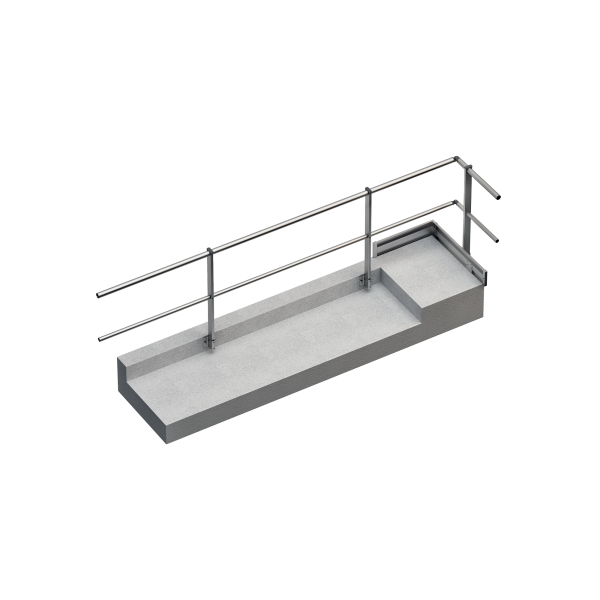

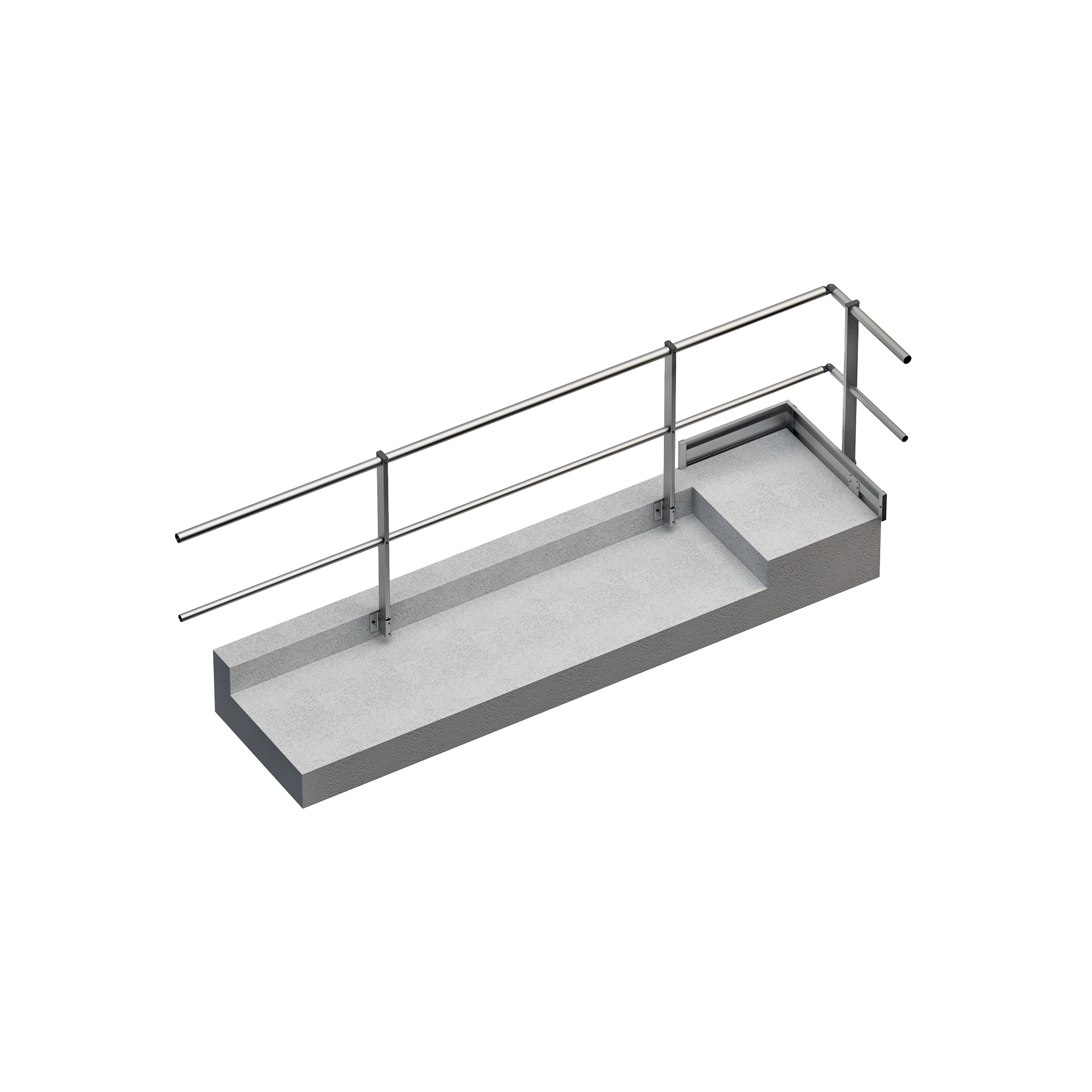

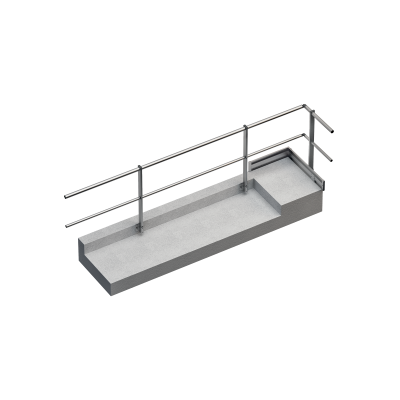

Las barandas GUARD V y GUARD VD se han diseñado para su instalación en estructuras verticales. El montaje es rápido y fácil; durante la instalación, los montantes se pueden separar de la pared en la que se instala mediante espesores de aluminio
GUARD V y GUARD VD, barandas para la fijación vertical normal y vertical distanciada.

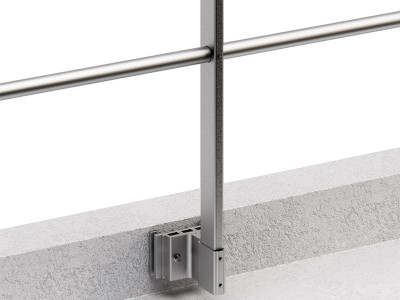

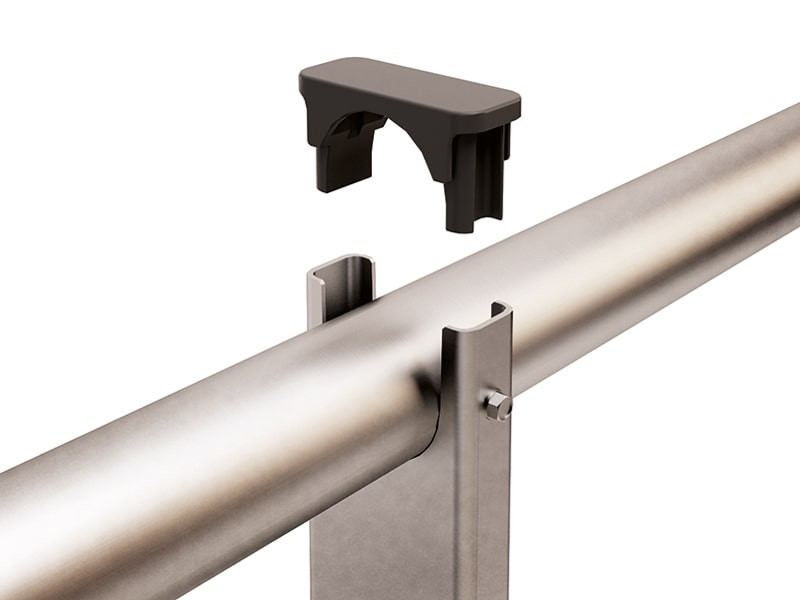

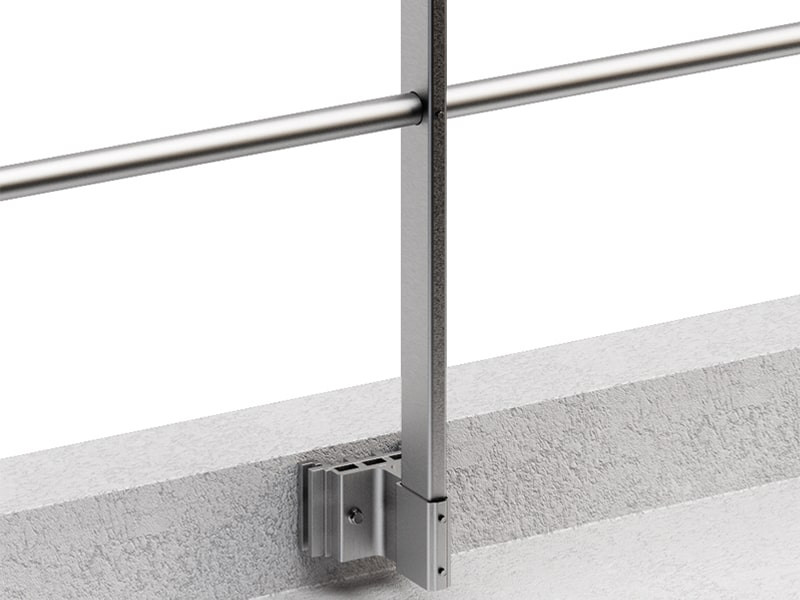

Los componentes se fijan por encastre y con tornillos autoperforantes, incluidos en el suministro. La versión GUARD VD incluye una placa de base para fijarse a pared sobresaliendo 6 centímetros.
Documentación
| Ficha técnica |
|---|
Instrucciones de colocación
| Manual de instalación |
|---|
PASAMANOS Y BARRAS INTERMEDIAS
| CÓDIGO | descripción | unid. |
|---|---|---|
| RBGBAR45 | Ø45 mm handrail with flush-mounted ring nuts L = 3000 mm | 1 |
| RBGBAR35 | Ø35 intermediate rail with flush-mounted ring nuts L = 3000 mm | 1 |
| RBGCAP | - | 1 |
MONTANTES - GUARD V/GUARD VD
| CÓDIGO | descripción | unid. |
|---|---|---|
| RBGSUP118 | straight upright H = 1182 mm groove Ø45 mm | 1 |
| RBGSUP130 | straight upright H = 1300 mm groove Ø45 mm | 1 |
| RBGSUP115I | inclined upright H = 1157 mm groove Ø45 mm | 1 |
RODAPIÉS Y ACCESORIOS - GUARD V/GUARD VD
| CÓDIGO | descripción | unid. |
|---|---|---|

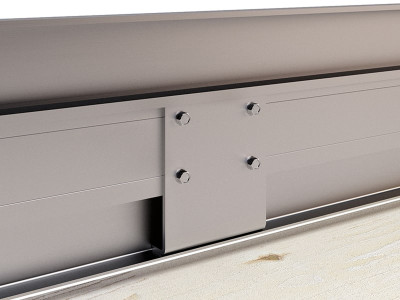

| RBGTB | toe board 3000 x 150 x 19 mm | 1 |
| RBGTBJUN | - | 1 |
| RBGTBCOR | - | 1 |
| RBGTBCAP | - | 1 |
BASES ESTÁNDARES - GUARD V/GUARD VD
| CÓDIGO | versión | unid. |
|---|---|---|
| RBGBASEV | - | 1 |
| RBGBASEVD | - | 1 |
| RBGDIST | - | 1 |
ACCESORIOS
| CÓDIGO | descripción | unid. |
|---|---|---|

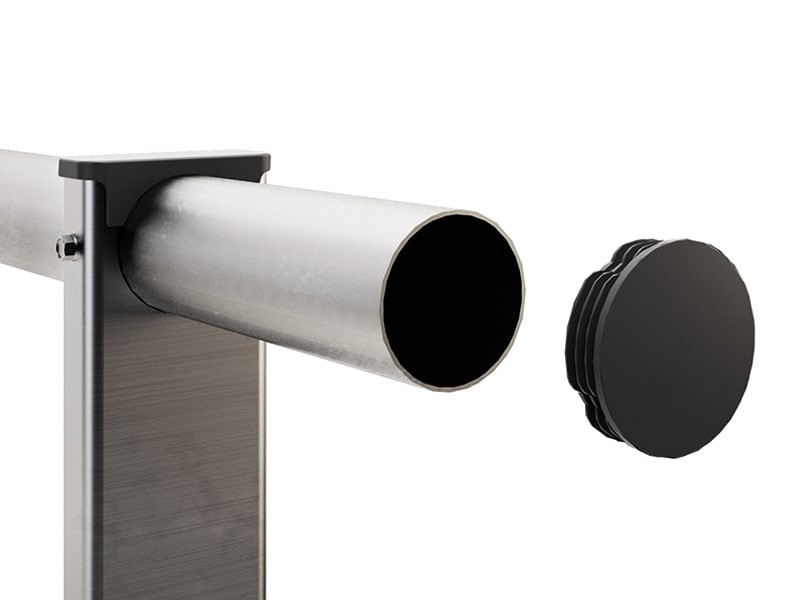

| RBGCAP45 | cap for handrail Ø45 mm | 1 |
| RBGCAP35 | cap for intermediate rail Ø35 mm | 1 |

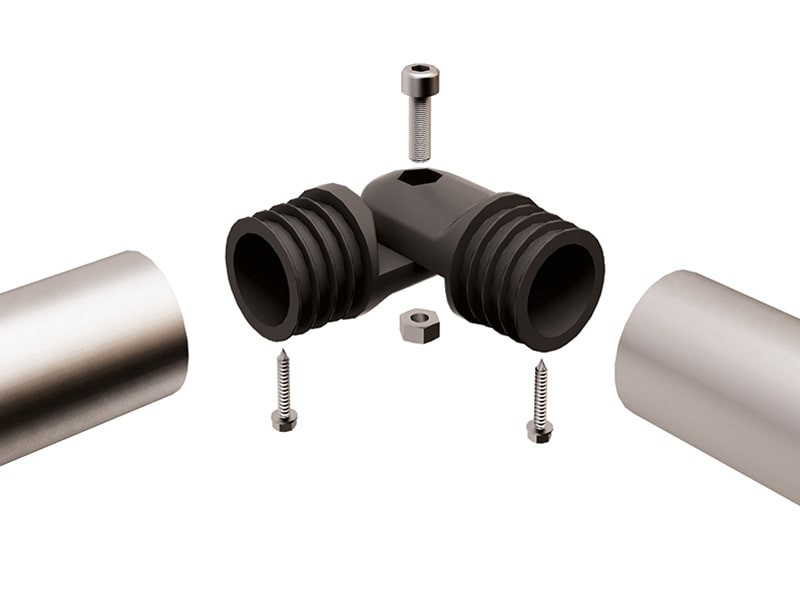

| RBGCOR45 | - | 1 |
| RBGCOR35 | angle bracket for intermediate rail Ø35 mm | 1 |
| RBGCORAL | - | 1 |
| RBGBASEHKIT | waterproofing kit for GUARD H base | 1 |
| RBGWALL45 | end element for handrail Ø45 mm | 1 |
| RBGWALL35 | end element for intermediate rail Ø35 mm | 1 |
| RBGWALLAL | aluminium end element for handrail and intermediate rail | 1 |
TORNILLOS DE FIJACIÓN - GUARD V/GUARD VD
| CÓDIGO | descripción | unid. |
|---|---|---|
| RBGSCR4816 | stainless steel self-drilling screw 4,8 x 16 mm | 25 |
| RBGSCR4825 | stainless steel self-drilling screw 4,8 x 25 mm | 25 |
| RBGSCR4832 | stainless steel self-drilling screw 4,8 x 32 mm | 25 |
SISTEMA RECLINABILE
| CÓDIGO | descripción | unid. |
|---|---|---|
| RBGSUP110F | pull-down upright H = 1105 mm groove Ø45 mm | 1 |
| RBGSUP100F | pull-down upright H = 1010 mm groove Ø45 mm | 1 |
| RBGBAR45F | handrail without flush-mounted ring nuts Ø45 mm L = 3000 mm | 1 |
| RBGBAR35F | handrail without flush-mounted ring nuts Ø35 mm L = 3000 mm | 1 |
