AOS01 + SHIELD

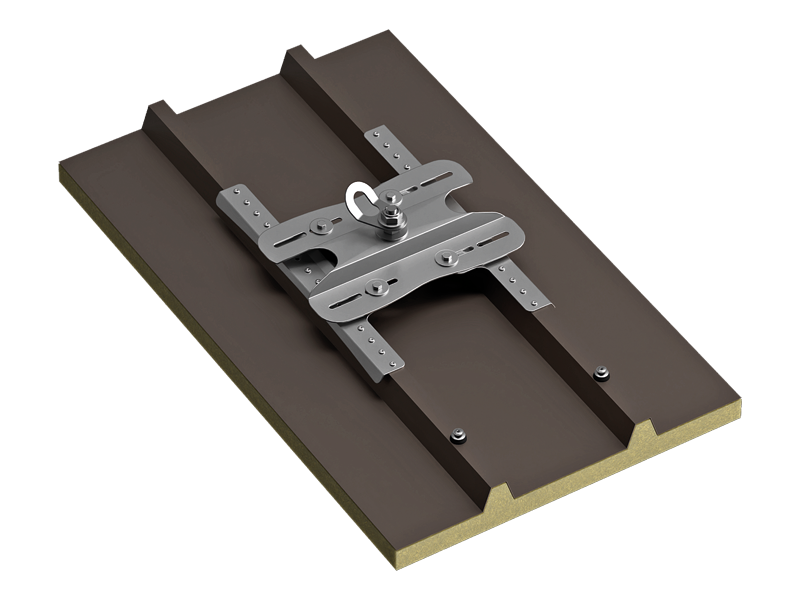

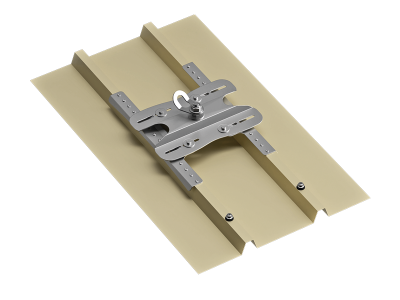

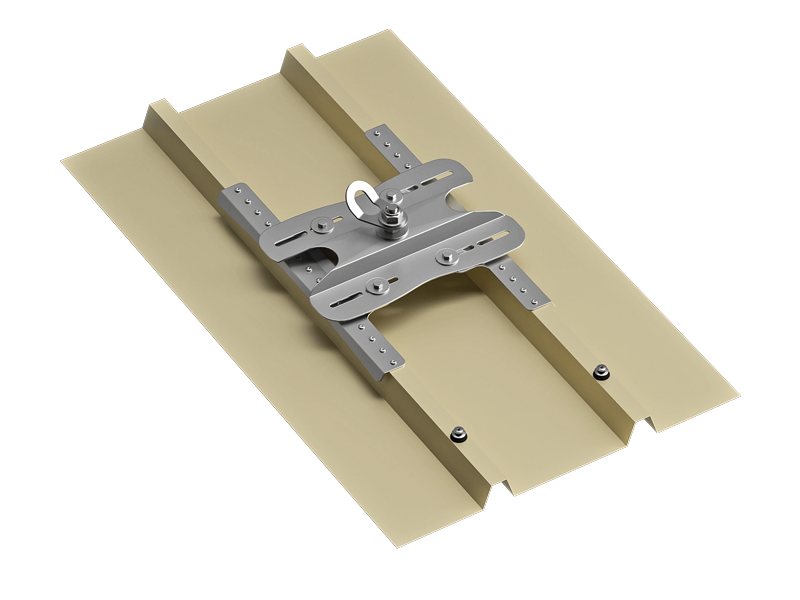

PUNTO DE ANCLAJE PARA CUBIERTAS DE CHAPA TRAPEZOIDAL
SHIELD es el soporte ideal para instalar el punto de anclaje AOS01 en cubiertas de chapa trapezoidal. Gracias a sus dimensiones reducidas, el sistema asegura un impacto visual mínimo una vez instalado.
Descripción
AOS01 con SHIELD, tu punto de anclaje en cubiertas de chapa trapezoidal.
El sistema se entrega con remaches de montaje y juntas de caucho celular, para una impermeabilización perfecta. Soporta las solicitaciones en el plano (360°) y se puede instalar en cubiertas planas e inclinadas.
Documentación
-
Ficha técnica
-
BIM.ifc File
-
BIM.rfa File
-
Declaración de colocación e inspección

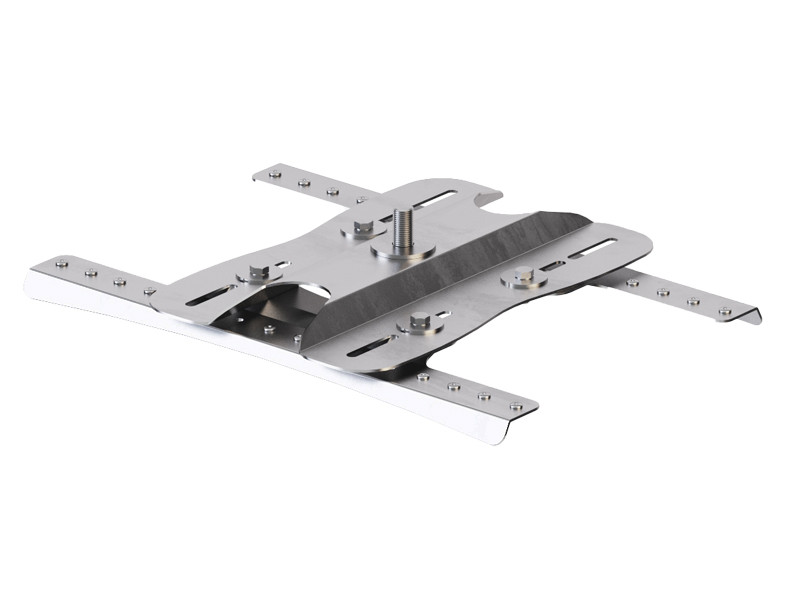

SHIELD
| CÓDIGO | material | H
[mm]
|
L
[mm]
|
medidas
[mm]
|
unid. |
|---|---|---|---|---|---|
| SHIELD | AISI 304 stainless steel grade 1.4301 | 85 | 476 | 180 – 420 | 1 |
| SHIELDA4 | - | - | - | - | 1 |
AOS01
| CÓDIGO | material | d₁
[mm]
|
B
[mm]
|
L
[mm]
|
unid. |
|---|---|---|---|---|---|
| AOS01 | AISI 304 stainless steel grade 1.4301 | 17 | 60 | 98 | 1 |
| AOS01A4 | - | - | - | - | 1 |
