AOS01 + TOWER | TOWER A2
PUNTO DE ANCLAJE PARA SUBESTRUCTURAS DE MADERA, HORMIGÓN Y ACERO

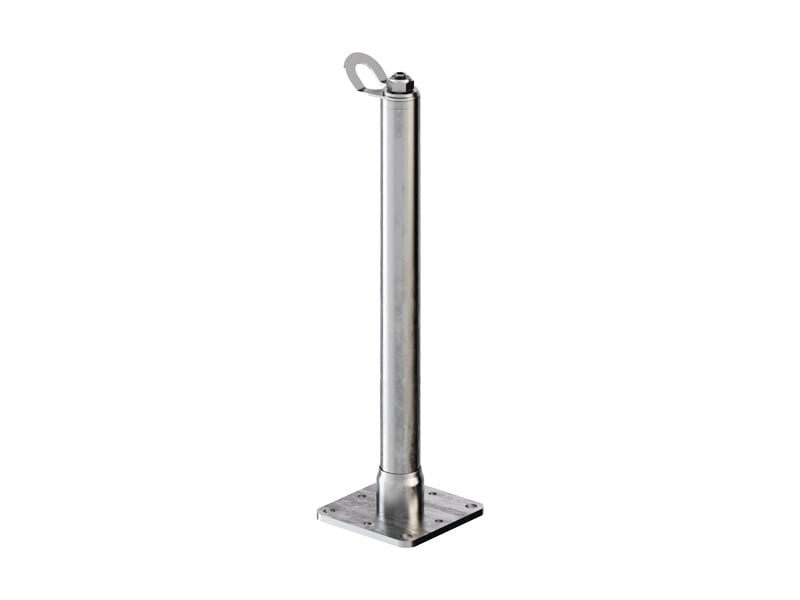

Los soportes TOWER y TOWER A2 se combinan con la argolla AOS01 para crear un punto de anclaje. Los soportes son de forma cilíndrica y de dimensiones reducidas, para minimiza el impacto visual en la cubierta, y son dispositivos de deformación controlada, para limitar la transferencia de la carga a la estructura.
Descripción
AOS y TOWER/TOWER A2, sistema de anclaje para varias subestructuras.

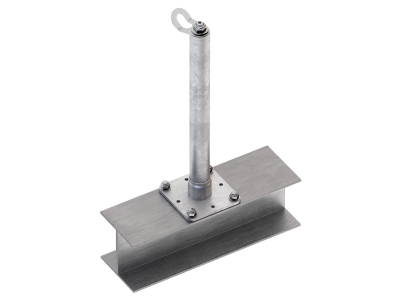

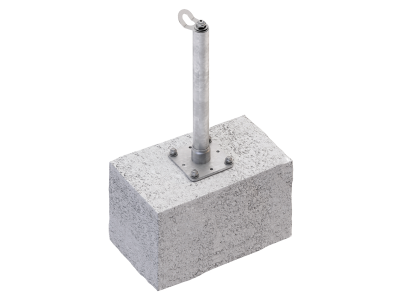

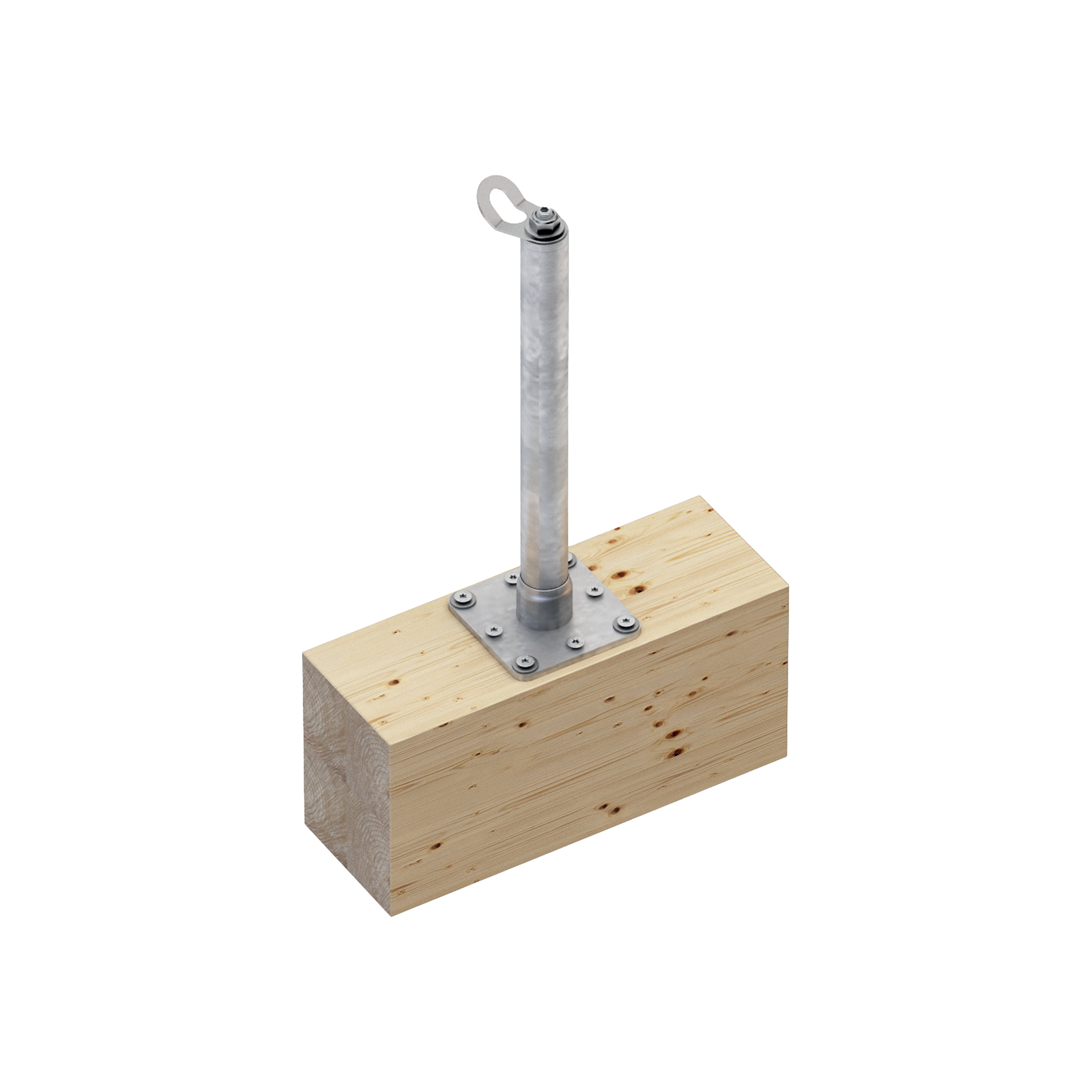

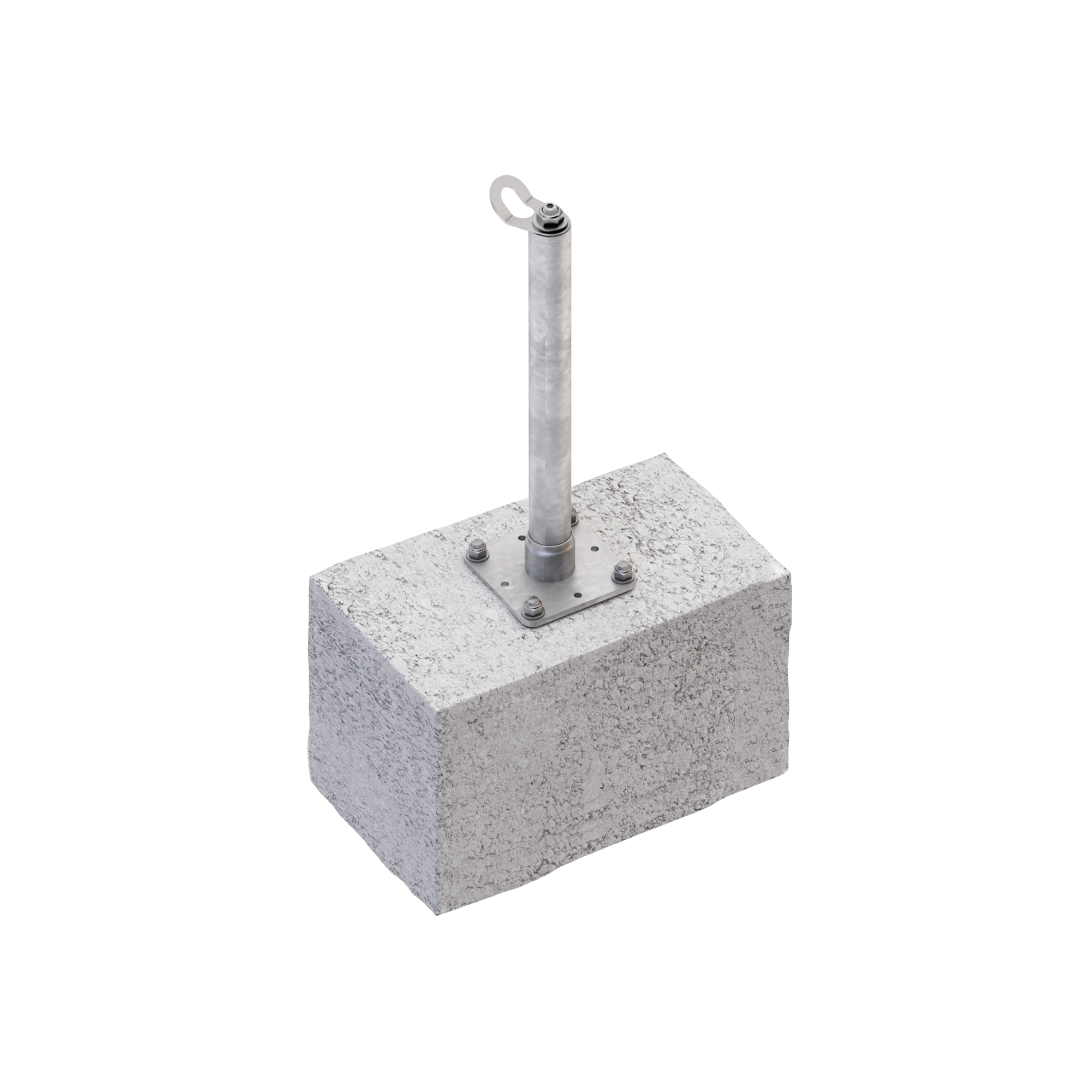

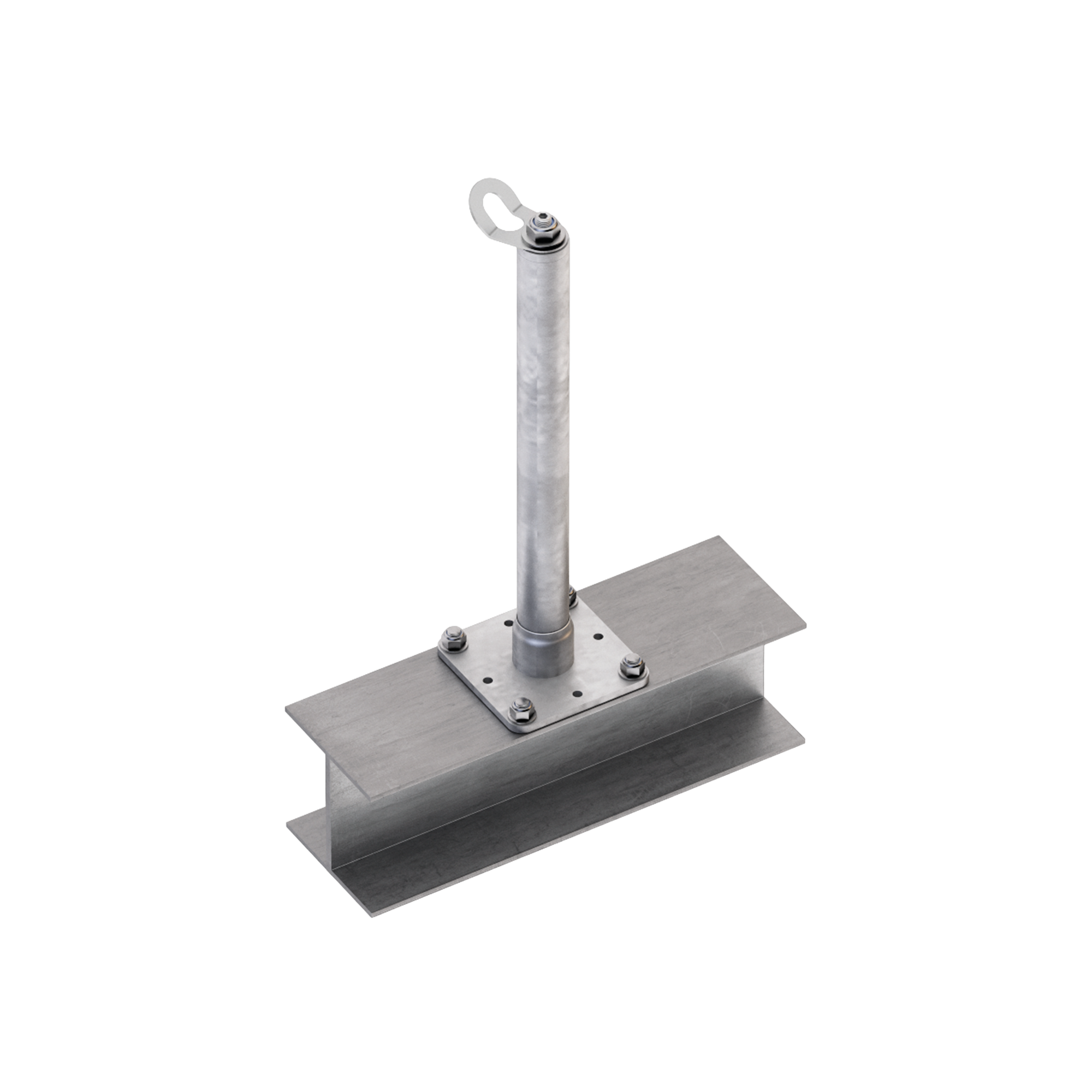

El soporte para punto de anclaje AOS01 se puede instalar en madera, hormigón y acero y soporta tanto las solicitaciones en el plano (360°) como las fuerzas de extracción. Altura del soporte comprendida entre 300 y 600 mm para adaptarse a los distintos espesores de las cubiertas.
Se ha diseñado para su aplicación en cubiertas planas e inclinadas y techos.
Documentación
-
Ficha técnica
-
Declaración de colocación e inspección
TOWER
| CÓDIGO | material | d₁
[mm]
|
B
[mm]
|
H
[mm]
|
L
[mm]
|
unid. |
|---|---|---|---|---|---|---|
| TOWER300 | S235JR zinc-plated steel | 48 | 150 | 300 | 150 | 1 |
| TOWER400 | S235JR zinc-plated steel | 48 | 150 | 400 | 150 | 1 |
| TOWER500 | S235JR zinc-plated steel | 48 | 150 | 500 | 150 | 1 |
| TOWER600 | S235JR zinc-plated steel | 48 | 150 | 600 | 150 | 1 |
| TOWER700 | S235JR zinc-plated steel | 48 | 150 | 700 | 150 | 1 |
| TOWER800 | S235JR zinc-plated steel | 48 | 150 | 800 | 150 | 1 |
| TOWER22500 | S235JR zinc-plated steel | 48 | 150 | 500 | 150 | 1 |
TOWER A2
| CÓDIGO | material | B
[mm]
|
P
[mm]
|
H
[mm]
|
unid. |
|---|---|---|---|---|---|
| TOWERA2300 | AISI 304 stainless steel grade 1.4301 | 150 | 150 | 300 | 1 |
| TOWERA2400 | AISI 304 stainless steel grade 1.4301 | 150 | 150 | 400 | 1 |
| TOWERA2500 | AISI 304 stainless steel grade 1.4301 | 150 | 150 | 500 | 1 |
AOS01
| CÓDIGO | material | d₁
[mm]
|
B
[mm]
|
L
[mm]
|
unid. | |
|---|---|---|---|---|---|---|
| AOS01 | AISI 304 stainless steel grade 1.4301 | 17 | 60 | 98 | 1 | |
| AOS01A4 |
New
|
- | - | - | - | 1 |
