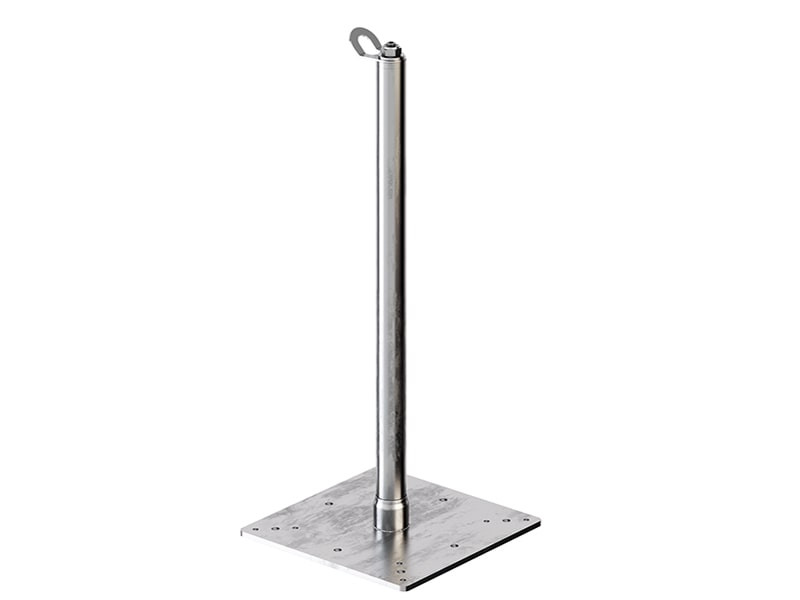

AOS01 + TOWER XL
El soporte con placa de base sobredimensionada TOWER XL combinado con la argolla AOS01 permite crear un punto de anclaje para realizar trabajos en la cubierta. La placa de base sobredimensionada permite distribuir las acciones derivadas de los dispositivos de anclaje en un área mayor.
Descripción
Punto de anclaje AOS01 y soporte TOWER XL, la seguridad con base sobredimensionada.
La altura del soporte TOWER XL está comprendida entre 300 y 800 mm para adaptarse a los distintos espesores de las cubiertas. Se trata de un dispositivo con deformación controlada que disipa parte de la energía generada durante la caída para limitar la carga que se transmite a las fijaciones y a la estructura.

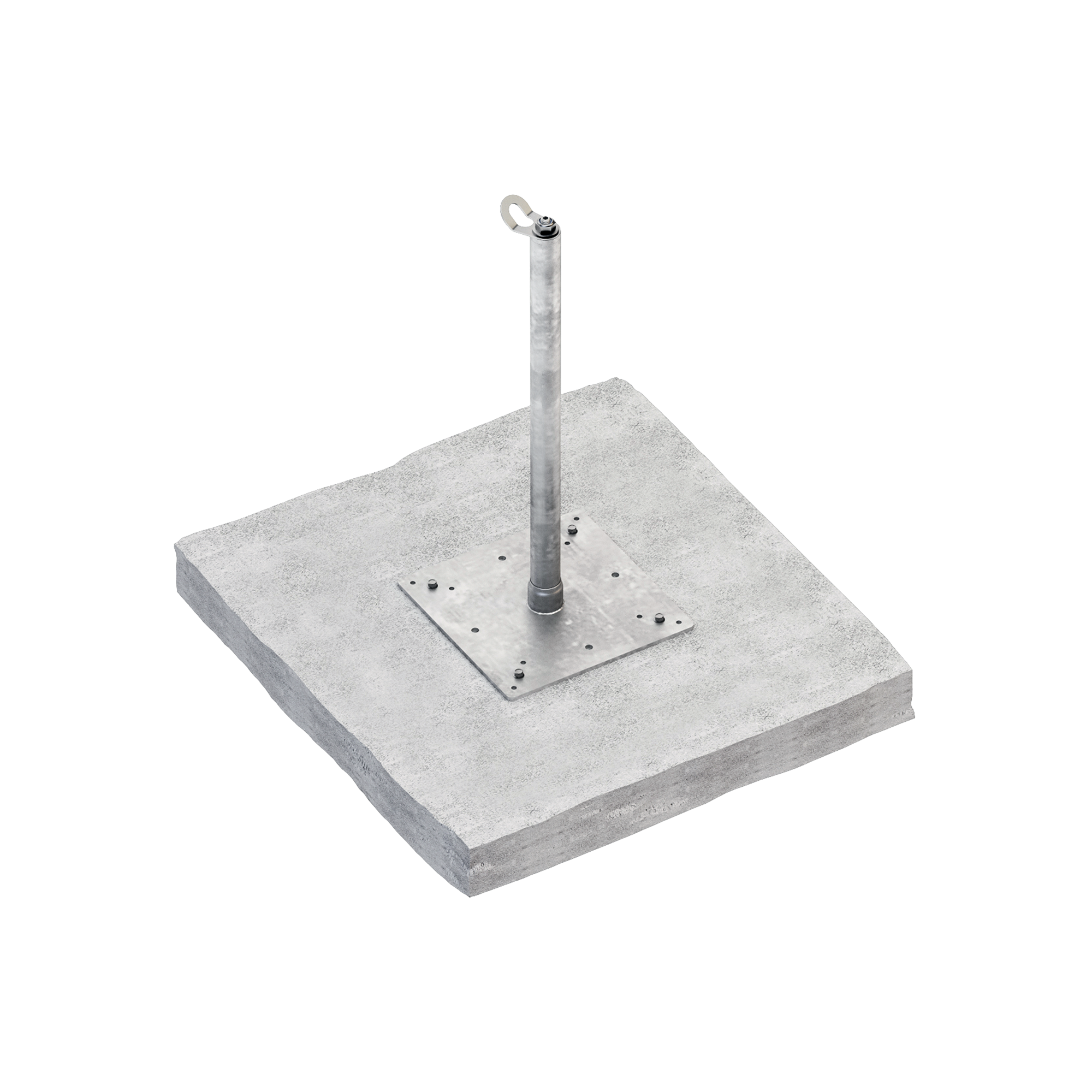

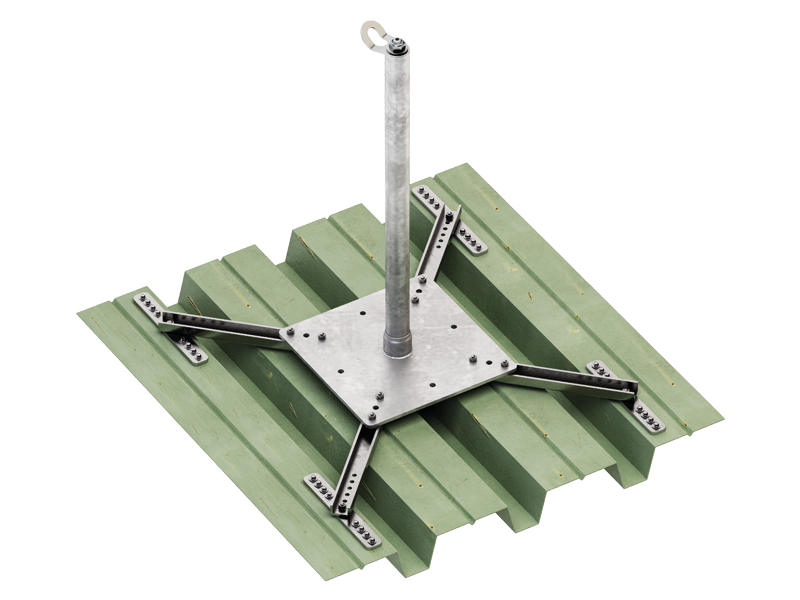

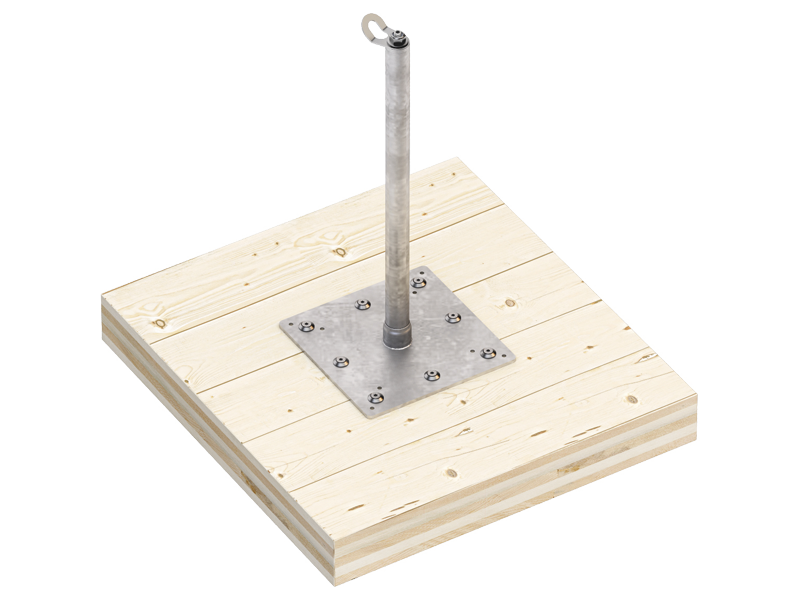

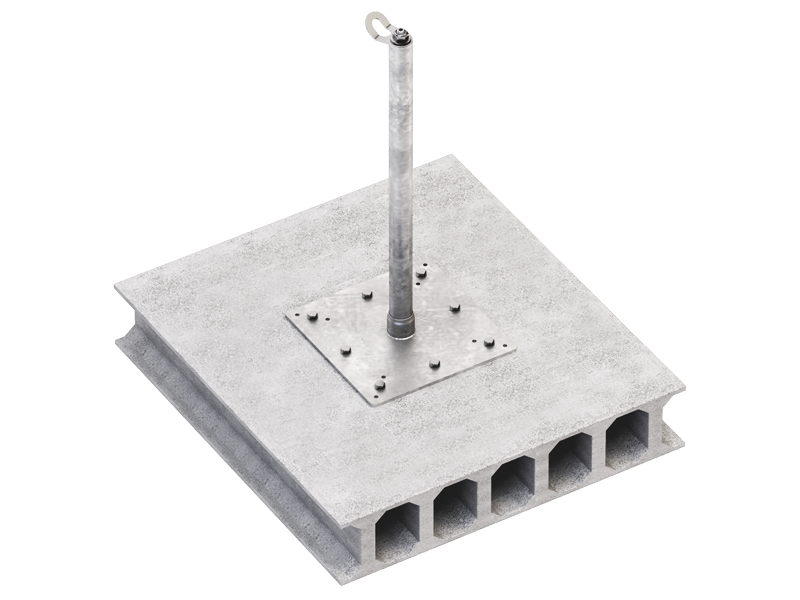

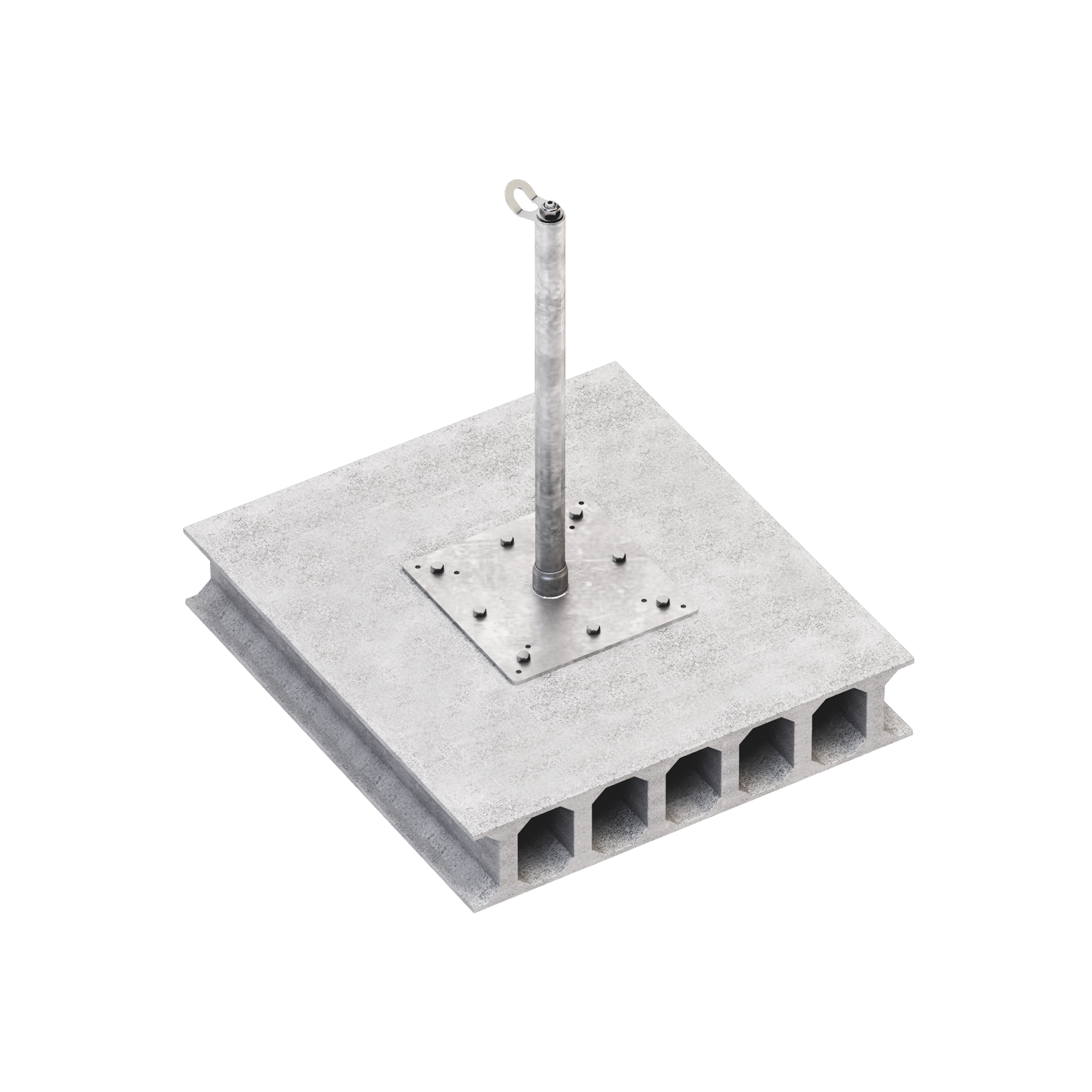

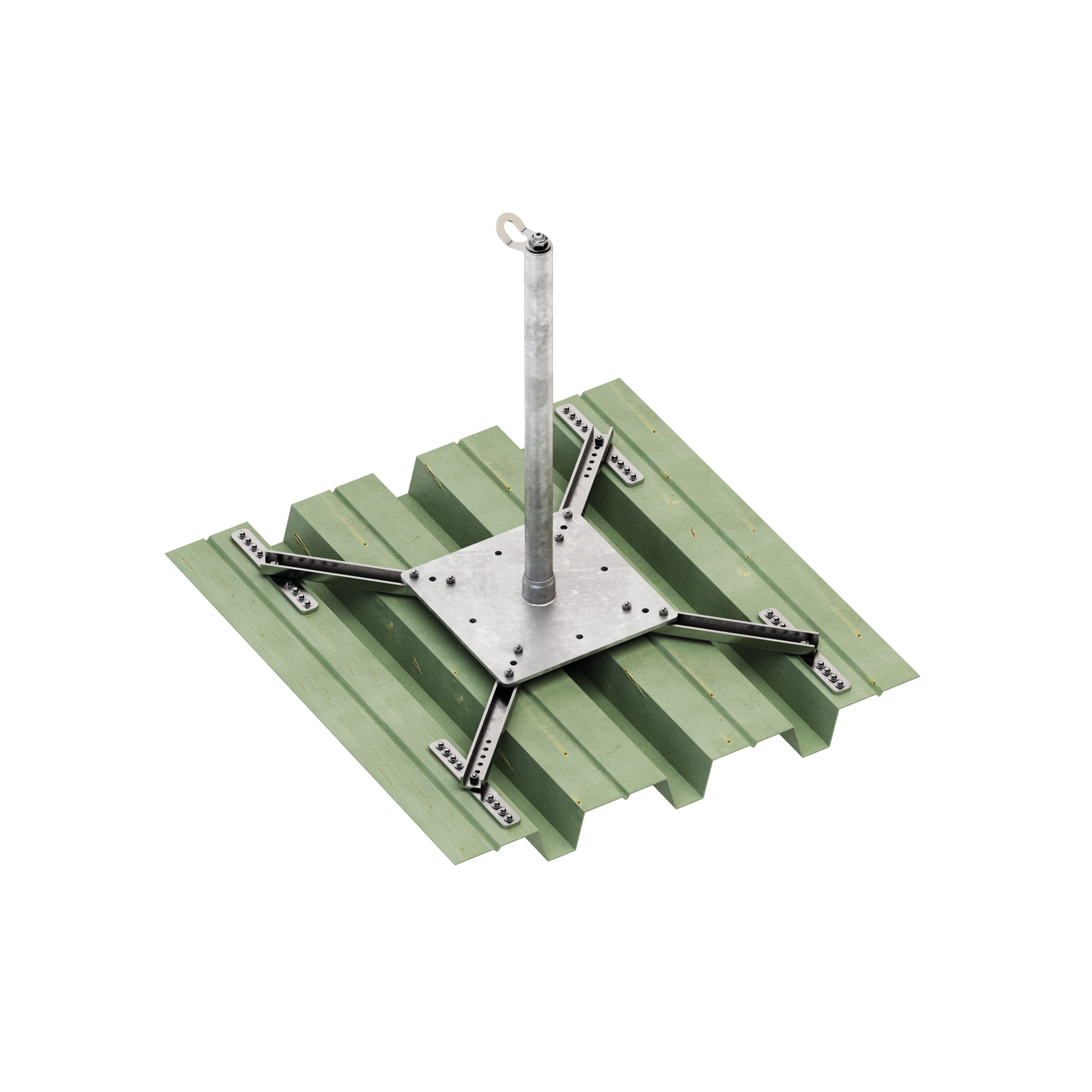

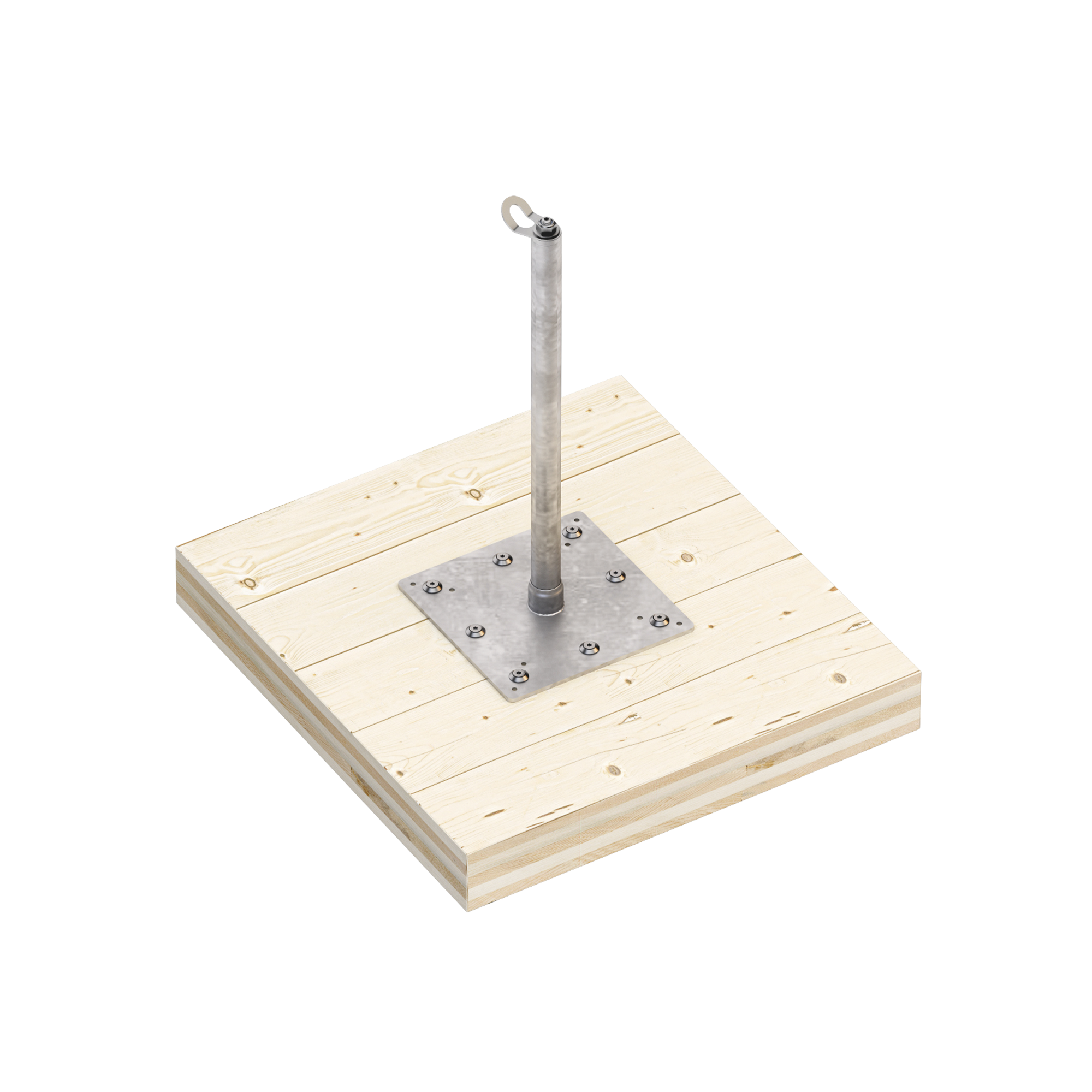

El sistema soporta las solicitaciones en el plano (360°) y se puede instalar en cubiertas de madera, chapa trapezoidal, hormigón y cemento alveolar.
Documentación
-
Ficha técnica
-
BIM.ifc File
-
BIM.rfa File
-
Declaración de colocación e inspección
- Declaración de colocación e inspección Arabian
- Declaración de colocación e inspección Chinese
- Declaración de colocación e inspección Croatian
- Declaración de colocación e inspección Czech
- Declaración de colocación e inspección Danish
- Declaración de colocación e inspección Dutch
- Declaración de colocación e inspección English
- Declaración de colocación e inspección Estonian
- Declaración de colocación e inspección Finnish
- Declaración de colocación e inspección French
- Declaración de colocación e inspección German
- Declaración de colocación e inspección Greek
- Declaración de colocación e inspección Hungarian
- Declaración de colocación e inspección Icelandic
- Declaración de colocación e inspección Italian
- Declaración de colocación e inspección Japanese
- Declaración de colocación e inspección Latvia
- Declaración de colocación e inspección Lithuanian
- Declaración de colocación e inspección Norwegian
- Declaración de colocación e inspección Polish
- Declaración de colocación e inspección Portuguese
- Declaración de colocación e inspección Romanian
- Declaración de colocación e inspección Russian
- Declaración de colocación e inspección Slovak
- Declaración de colocación e inspección Slovene
- Declaración de colocación e inspección Spanish
- Declaración de colocación e inspección Swedish
- Declaración de colocación e inspección Turkish

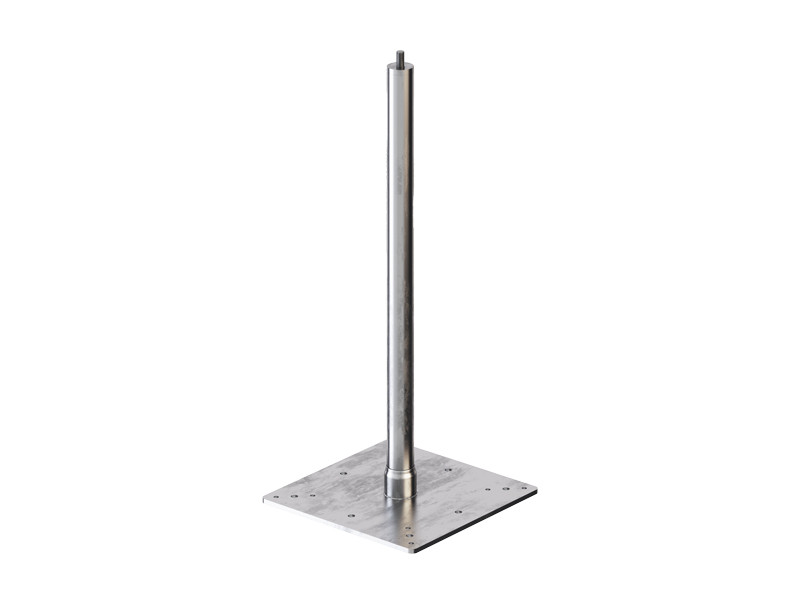

TOWER XL
| CÓDIGO | material | B
[mm]
|
P
[mm]
|
H
[mm]
|
unid. |
|---|---|---|---|---|---|
| TOWERXL300 | S235JR zinc-plated steel | 350 | - | 300 | 1 |
| TOWERXL400 | S235JR zinc-plated steel | 350 | - | 400 | 1 |
| TOWERXL500 | S235JR zinc-plated steel | 350 | - | 500 | 1 |
| TOWERXL600 | S235JR zinc-plated steel | 350 | - | 600 | 1 |
| TOWERXL700 | S235JR zinc-plated steel | 350 | - | 700 | 1 |
| TOWERXL800 | S235JR zinc-plated steel | 350 | - | 800 | 1 |
AOS01
| CÓDIGO | material | d₁
[mm]
|
B
[mm]
|
L
[mm]
|
unid. |
|---|---|---|---|---|---|
| AOS01 | AISI 304 stainless steel grade 1.4301 | 17 | 60 | 98 | 1 |
| AOS01A4 | AISI 316 stainless steel grade 1.4401 | 17 | 60 | 98 | 1 |
