SHARP METAL: placas dentadas para conexiones de madera de alta rigidez

De la misma manera que, en la industria automotriz, la cola en los frenos ha sido sustituida por soluciones más seguras y fiables, en la industria de la construcción en madera también se han desarrollado tecnologías más eficientes y sostenibles para reemplazar a los adhesivos estructurales.
Con SHARP METAL, Rothoblaas introduce un game changer en las conexiones de madera para la industria: un sistema mecánico que combina rapidez de instalación y prestaciones elevadas.

¿Por qué esperar a que la cola se endurezca cuando se puede utilizar una placa metálica que garantiza las mismas prestaciones en tan solo unos minutos? Tanto en la obra como en la fábrica, desde hace tiempo los proyectistas y las empresas tienen que hacer frente a los problemas típicos de las uniones encoladas, que los conectores para madera no presentan, a saber:

• tiempo muertos mientras se espera que la cola se endurezca,

• necesidad de controlar la temperatura durante la instalación,

• preparación previa de las superficies para garantizar la adhesión,

• uso de mano de obra especializada para el montaje,

• dificultad de controlar la calidad de las superficies encoladas.

Todos estos factores ralentizan la producción y aumentan los riesgos. Sin embargo, hoy existe una solución: las placas dentadas, que actúan como una especie de “velcro estructural para madera”.

SHARP METAL: conectores para madera, que encolan en seco

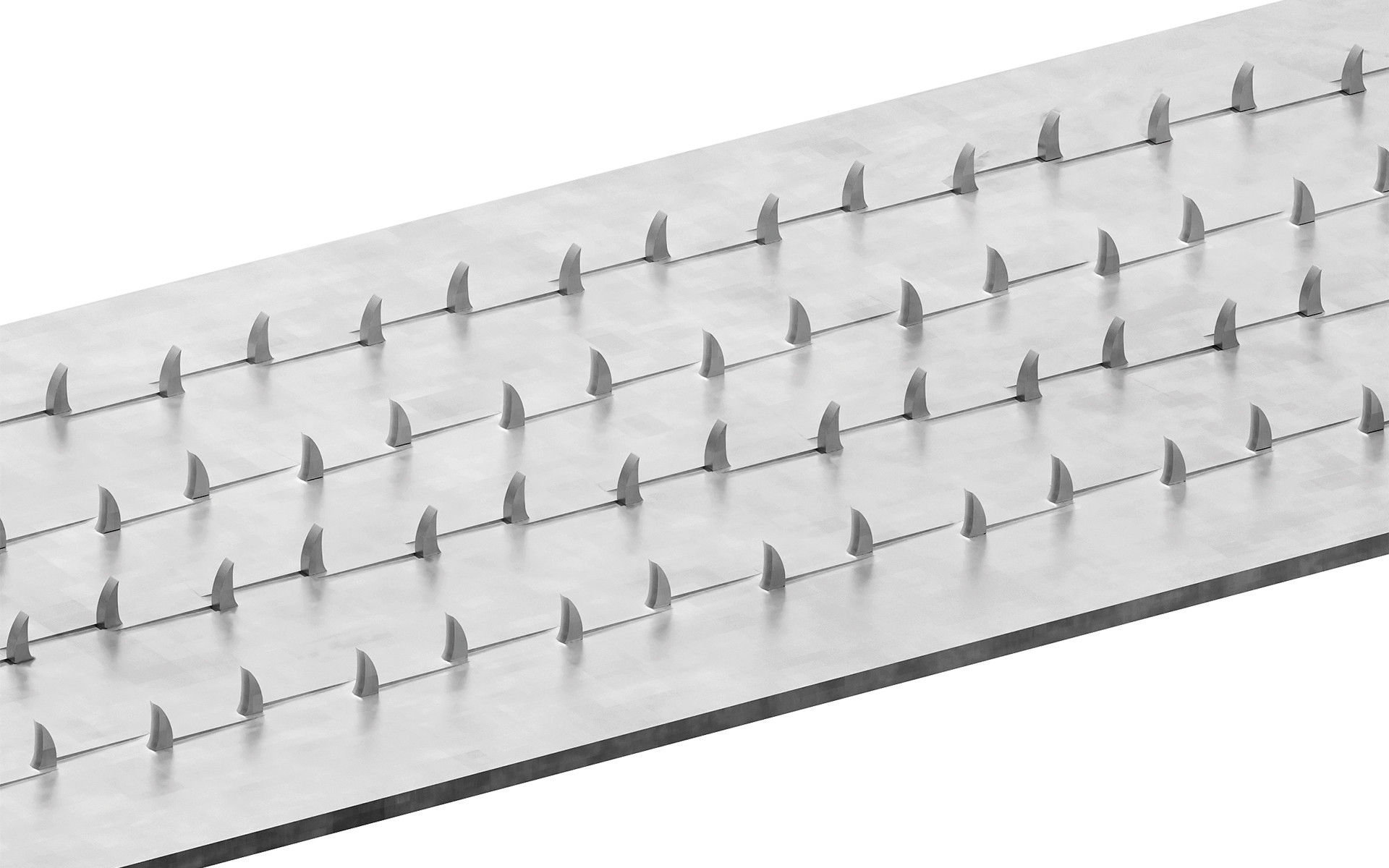

SHARP METAL es una delgada tira metálica (<1 mm) dotada de púas contrapuestas. Cuando se aplica entre dos elementos de madera y se somete a presión, las púas penetran en ambas superficies y crean una conexión extremadamente rígida y segura. Es un auténtico encolado en seco: no se trata de una adhesión química, sino de un acoplamiento mecánico. La instalación no requiere mano de obra especializada: cualquier carpintero puede realizar el montaje.

Características técnicas clave

La rigidez al corte de SHARP METAL supera los valores típicos de las conexiones mecánicas tradicionales y se aproxima a las prestaciones del encolado estructural. La compresión entre los elementos de madera está garantizada por los tornillos TBS MAX, especialmente diseñados para esta aplicación: con un diámetro de 8 mm, una cabeza ancha y una rosca más larga, pueden perforar tanto la madera como el metal de SHARP METAL y maximizar el efecto de apriete.

Placas dentadas - Aplicaciones principales

Gracias a su versatilidad, SHARP METAL satisface las diferentes necesidades de la construcción en madera. Las principales áreas de aplicación, determinadas gracias a pruebas en las obras y a las observaciones de los clientes, incluyen:

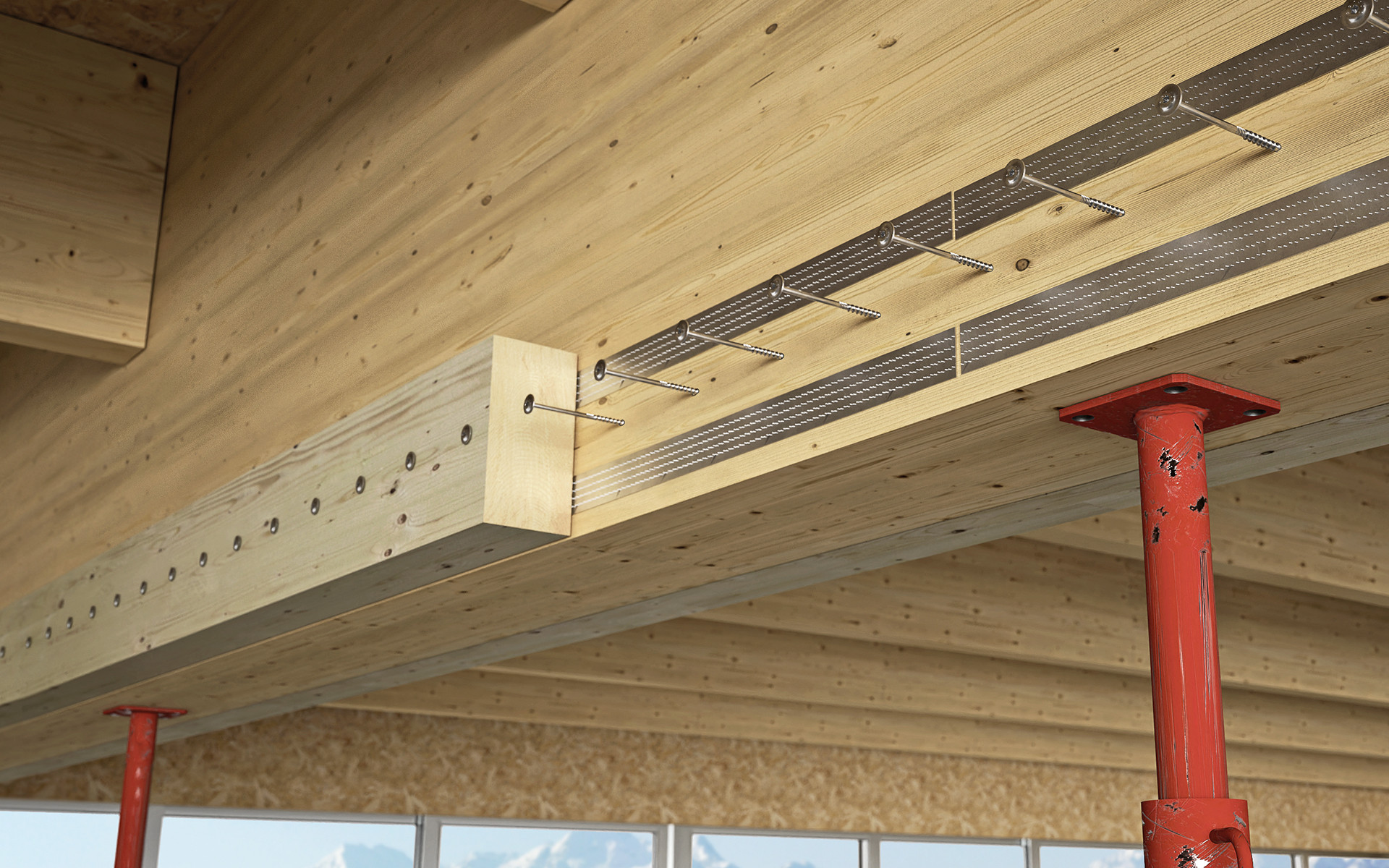

• Refuerzo estructural de vigas existentes con la adición de una sección colaborante “encolada en seco” (mediante placas dentadas).

• Rigidización de uniones. Con SHARP METAL, los tornillos y los pasadores ya no trabajan solos: el conector estabiliza el deslizamiento y mejora la rigidez.

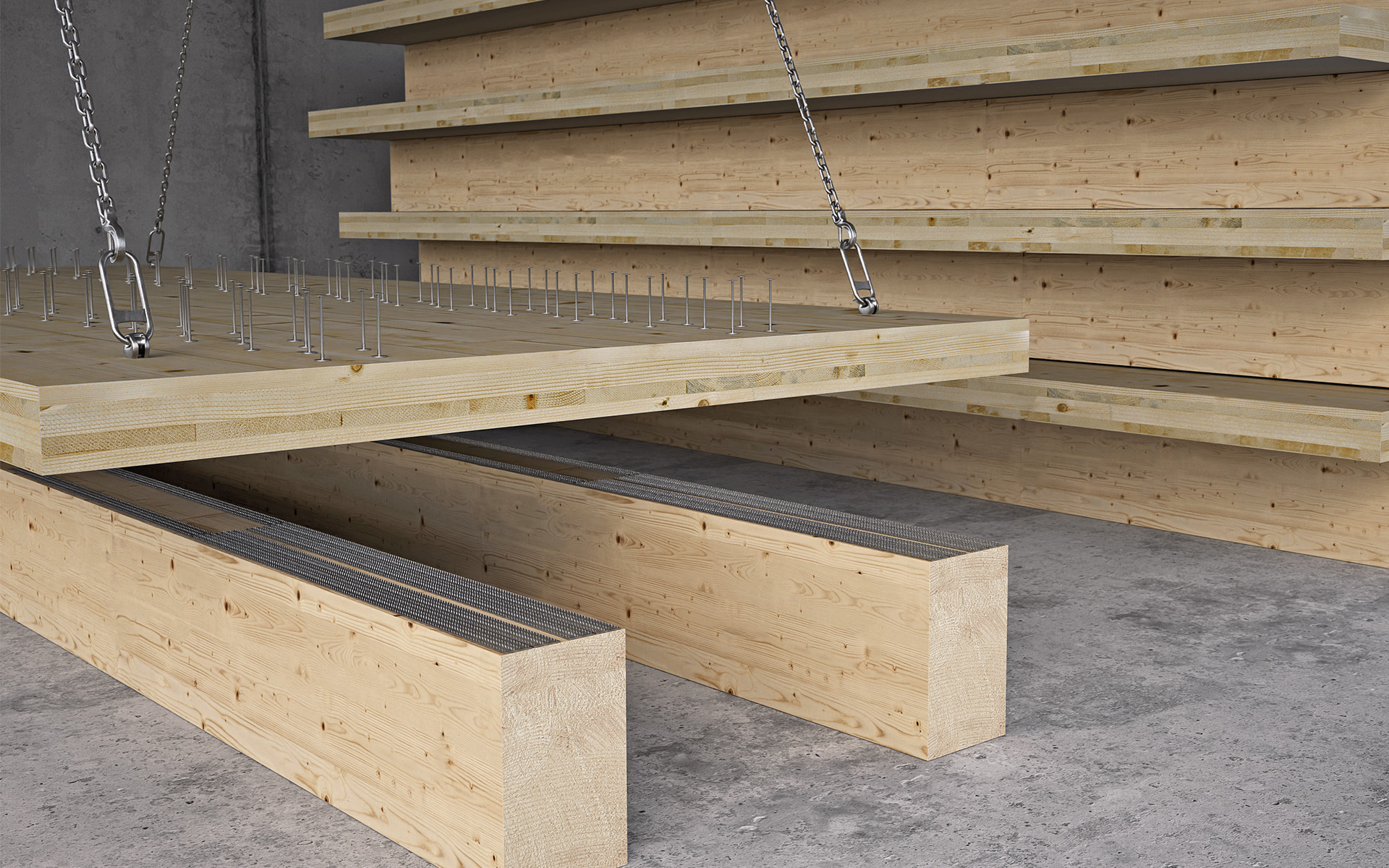

• Forjados nervados y CLT. Realizar forjados colaborantes sin colas ni prensas, con tiempos de montaje reducidos y máxima eficiencia del material.

¿SHARP METAL o encolado tradicional?

La elección del sistema de conexión depende de las necesidades del proyecto. SHARP METAL es ideal cuando se requiere una instalación rápida por parte de carpinteros no especializados y, también, en caso de obras sin sistemas complejos o con condiciones ambientales variables.

Por otro lado, el encolado con adhesivos estructurales se utiliza principalmente en la fábrica, donde es posible controlar con precisión las condiciones ambientales y garantizar una línea de encolado uniforme en superficies muy amplias.

Ventajas tecnológicas y de producción de SHARP METAL

La industria del CLT ha experimentado una rápida expansión durante los últimos años, centrándose más en abrir nuevos mercados que en optimizar el uso de la madera. Hoy, la búsqueda de un uso más eficiente y sostenible de las materias primas y la necesidad de competir con materiales como el acero y el hormigón armado exigen soluciones constructivas más racionales. En este contexto, se ha extendido la utilización de forjados nervados, que permiten reducir el volumen de madera utilizado por metro cuadrado sin afectar las prestaciones estructurales.

SHARP METAL destaca especialmente en la realización de forjados nervados, ya que permite eliminar las limitaciones de las conexiones tradicionales. Compatible con prensas industriales y tornillos, no se ve afectado por las condiciones termohigrométricas y, además, se puede montar en las obras.
Las placas dentadas para conexiones madera-madera son una opción eficiente para la industria de las construcciones de madera: reducen el volumen de madera necesario por metro cuadrado de forjado sin comprometer las prestaciones estructurales.

Prestaciones estructurales y comparación cuantitativa

Para comprender el potencial de SHARP METAL, es útil realizar una comparación cuantitativa.
La certificación ETA-24/0058 constata que las uniones realizadas con SHARP METAL alcanzan una resistencia al corte de 1,72 MPa, lo que equivale aproximadamente el 50 % de la resistencia al corte de la madera GL24h (3,50 MPa).

Sin embargo, el dato más significativo se refiere a la rigidez, que alcanza los 3,05 N/mm³, equivalentes a 150 kN/mm para una tira de 1 m de longitud: valores que indican una conexión extremadamente rígida.

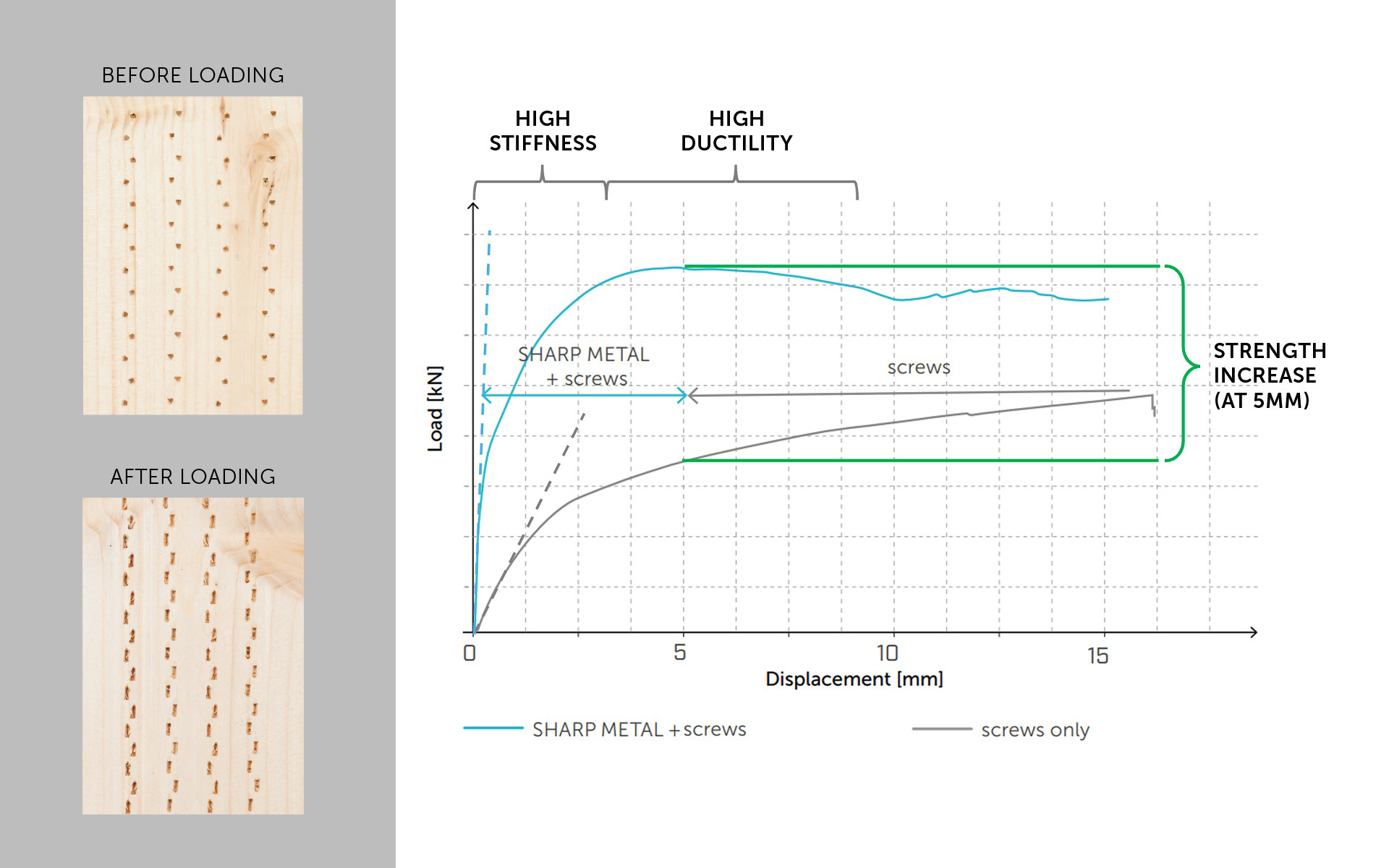

Para entender mejor el efecto de SHARP METAL, analizaremos dos uniones con la misma geometría: la primera realizada únicamente con tornillos TBS MAX (curva gris) y la segunda con los mismos tornillos y SHARP METAL (curva azul).

Las conexiones realizadas solo con tornillos presentan un comportamiento marcadamente dúctil, desarrollando la máxima resistencia solo para grandes desplazamientos (>15 mm). Por el contrario, la conexión con SHARP METAL alcanza la máxima resistencia a partir de desplazamientos de tan solo 2-3 mm, con un tramo inicial casi lineal, típico de las conexiones rígidas. Los tornillos TBS MAX siguen garantizando la presión y la ductilidad, lo que estabiliza la resistencia incluso después de alcanzar la carga máxima.

El uso combinado de SHARP METAL y de tornillos TBS MAX ofrece lo mejor de los dos productos: una rigidez comparable a la de un encolado estructural y la ductilidad típica de los tornillos, que permite absorber deformaciones sin fallos repentinos. El resultado es una conexión robusta, segura y de alto rendimiento, que combina resistencia, rigidez y ductilidad en un único sistema.

Además, cuando se observa la pendiente de las líneas grises y azules, se constata que cuando SHARP METAL se combina con tornillos presenta una rigidez muy superior a la de los tornillos solos.

SHARP METAL: soluciones mecánicas certificadas para la construcción en madera

SHARP METAL representa una nueva generación de conectores para madera: rápidos de instalar, independientes de las condiciones ambientales y capaces de ofrecer resistencias comparables a las del encolado estructural. Su uso generalizado en los forjados nervados y en los sistemas de CLT no solo supone un avance tecnológico, sino también una respuesta concreta a la demanda de construcciones más eficientes y sostenibles.

Para los proyectistas, significa disponer de una herramienta fiable que combina rigidez y ductilidad y permite reducir los tiempos y la complejidad de las obras. Para las empresas, implica la posibilidad de estandarizar los procesos y de garantizar una calidad constante. Un auténtico game changer para la construcción en madera.
