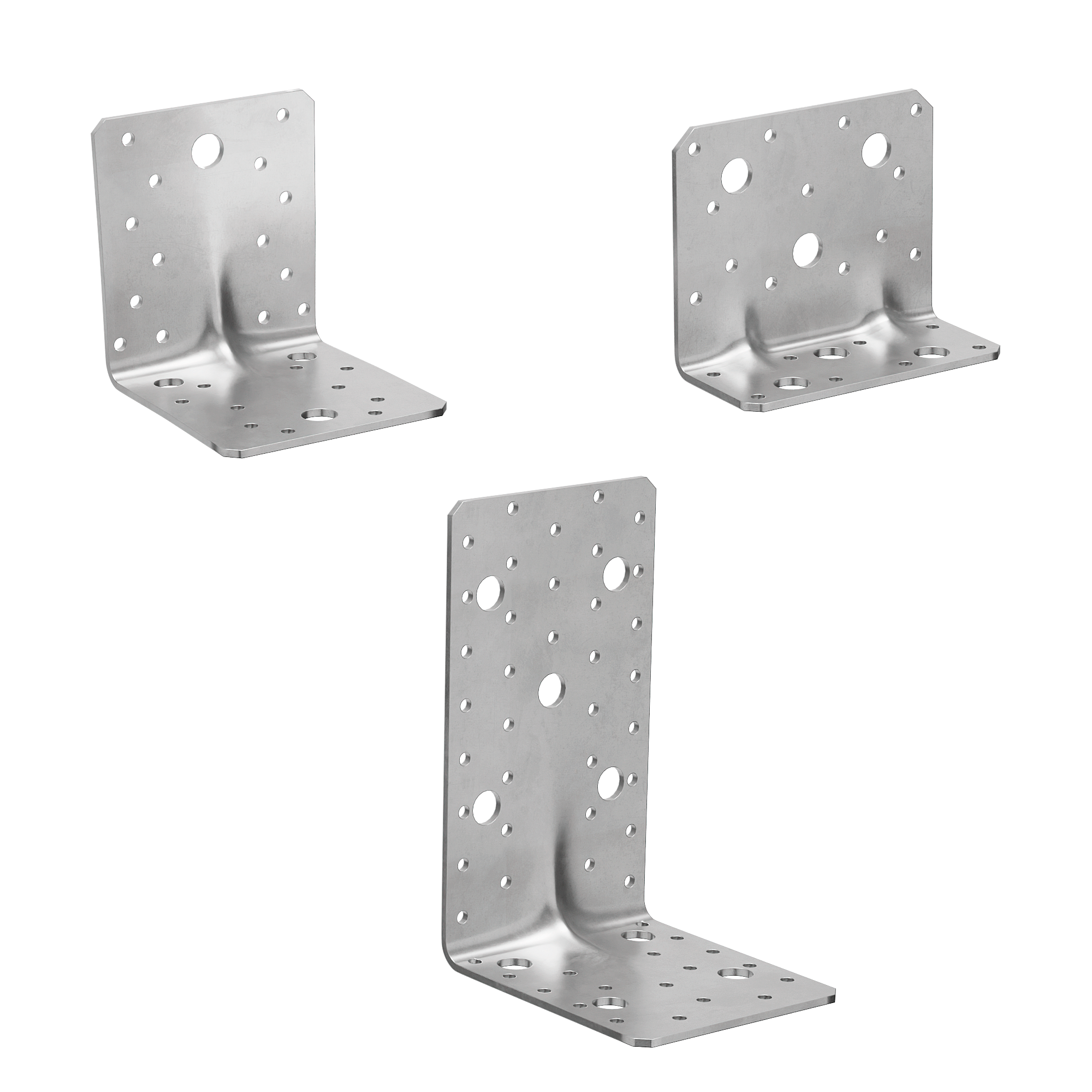

ANGULARES PARA EDIFICIOS
WBR
Los angulares para madera WBR son ideales para uniones estructurales que requieren resistencia al corte, tracción o vuelco.

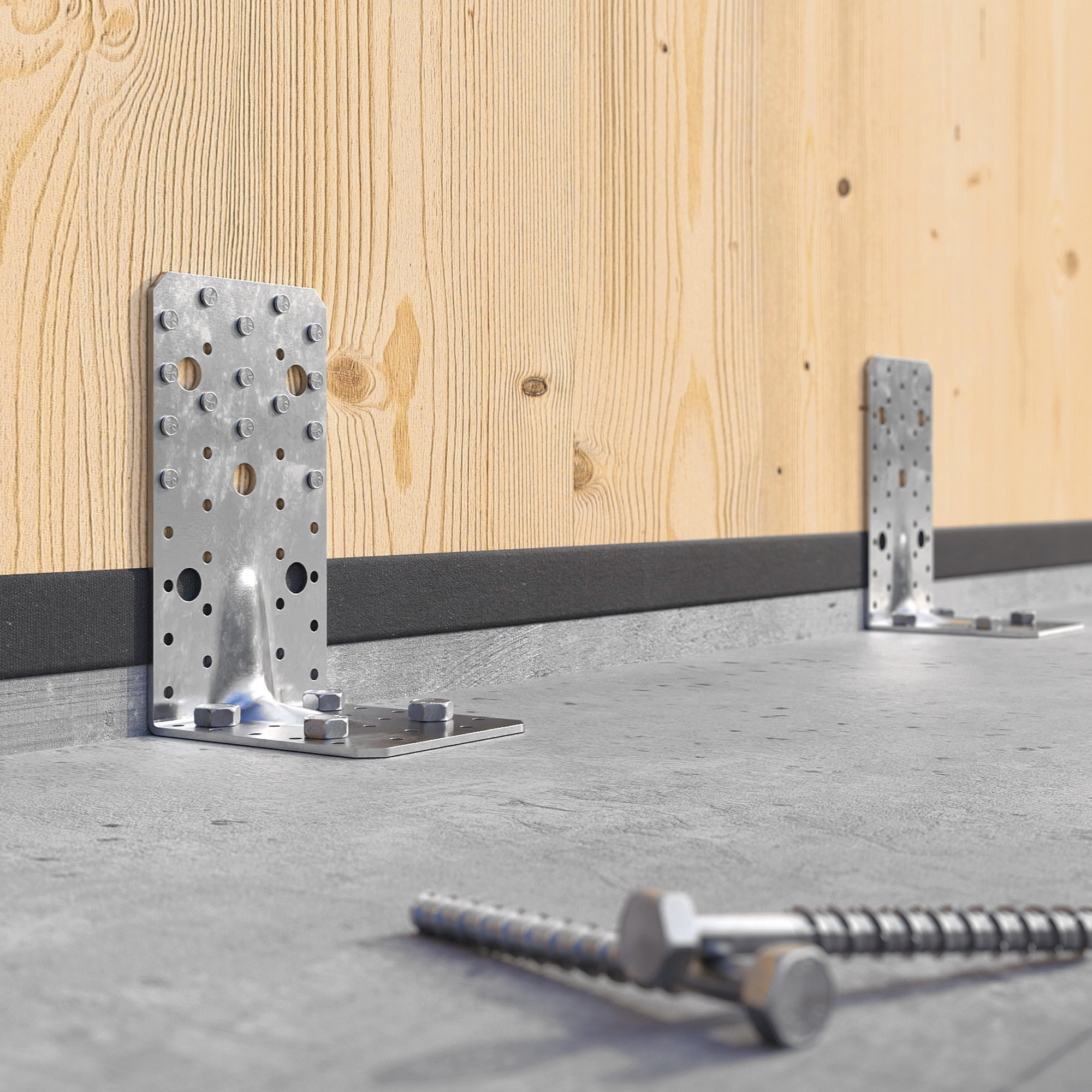

Disponible en varias medidas, permiten satisfacer cualquier necesidad de aplicación. Gracias a los numerosos agujeros y su disposición, es adecuado tanto para uso en madera como en hormigón.
WBR, los angulares para madera y hormigón simples y versátiles.

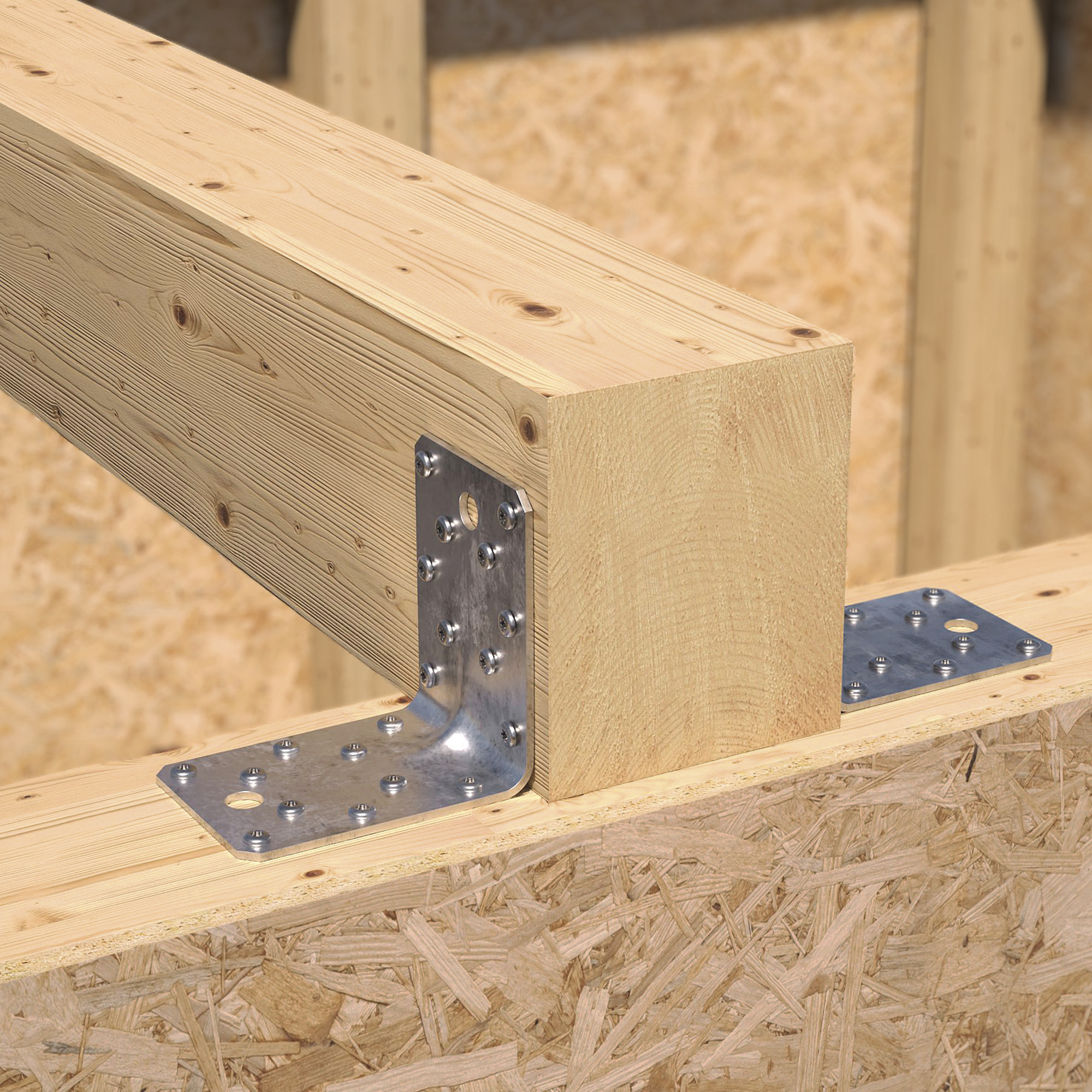

Las placas perforadas tridimensionales de acero al carbono con zincado galvanizado son ideales para realizar uniones madera-hormigón y madera-madera y son idóneas para el uso en madera maciza y laminada, CLT, LVL, estructuras de entramado (platform frame) y paneles a base de madera.
La idoneidad para el uso y la seguridad están garantizadas por el marcado CE según ETA.
Valores certificados sobre la base de pruebas de producto.
Documentación
| Ficha técnica | |
|---|---|
| Declaración de prestaciones (DOP) | Descargar |
| CAD Files |
WBR 70-90-100
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
unid. |
|---|---|---|---|---|
| WBR070 | 55 | 70 | 70 | 100 |
| WBR090 | 65 | 90 | 90 | 100 |
| WBR100 | 90 | 100 | 100 | 50 |
WBR 90110-170
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
unid. |
|---|---|---|---|---|
| WBR90110 | 110 | 50 | 90 | 50 |
| WBR170 | 95 | 114 | 174 | 25 |
WBR THIN 70-90-100
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
unid. |
|---|---|---|---|---|---|
| WBR07015 | 55 | 70 | 70 | 1.5 | 100 |
| WBR09015 | 65 | 90 | 90 | 1.5 | 100 |
| WBR10020 | 90 | 100 | 100 | 2 | 50 |
Specifications
WBR 70
Suministro y colocación de angular estándar con refuerzo para estructuras de madera, tipo WBR 70.
Marcado CE conforme con ETA
Campos de aplicación:
– Uniones madera-madera y madera-hormigón
Material:
– Placa perforada tridimensional de acero al carbono con zincado galvanizado
Geometría:
– B (mm) = :
– P (mm) = :
– H (mm) = :
– Espesor (mm) = :
Indicaciones para la colocación y prestaciones mecánicas según lo declarado en las fichas técnicas del producto y lo previsto en los documentos técnicos del proyecto.
WBR 90
Suministro y colocación de angular estándar con refuerzo para estructuras de madera, tipo WBR 90.
Marcado CE conforme con ETA
Campos de aplicación:
– Uniones madera-madera y madera-hormigón
Material:
– Placa perforada tridimensional de acero al carbono con zincado galvanizado
Geometría:
– B (mm) = :
– P (mm) = :
– H (mm) = :
– Espesor (mm) = :
Indicaciones para la colocación y prestaciones mecánicas según lo declarado en las fichas técnicas del producto y lo previsto en los documentos técnicos del proyecto.
WBR 100
Suministro y colocación de angular estándar con refuerzo para estructuras de madera, tipo WBR 100.
Marcado CE conforme con ETA
Campos de aplicación:
– Uniones madera-madera y madera-hormigón
Material:
– Placa perforada tridimensional de acero al carbono con zincado galvanizado
Geometría:
– B (mm) = :
– P (mm) = :
– H (mm) = :
– Espesor (mm) = :
Indicaciones para la colocación y prestaciones mecánicas según lo declarado en las fichas técnicas del producto y lo previsto en los documentos técnicos del proyecto.
WBR 170
Suministro y colocación de angular estándar con refuerzo para estructuras de madera, tipo WBR 170.
Marcado CE conforme con ETA
Campos de aplicación:
– Uniones madera-madera y madera-hormigón
Material:
– Placa perforada tridimensional de acero al carbono con zincado galvanizado
Geometría:
– B (mm) = :
– P (mm) = :
– H (mm) = :
– Espesor (mm) = :
Indicaciones para la colocación y prestaciones mecánicas según lo declarado en las fichas técnicas del producto y lo previsto en los documentos técnicos del proyecto.
WBR THIN 70
Suministro y colocación de angular estándar fino con refuerzo para estructuras de madera, tipo WBR THIN 70.
Marcado CE conforme con ETA
Campos de aplicación:
– Uniones madera-madera y madera-hormigón
Material:
– Placa perforada tridimensional de acero al carbono con zincado galvanizado
Geometría:
– B (mm) = :
– P (mm) = :
– H (mm) = :
– Espesor (mm) = :
Indicaciones para la colocación y prestaciones mecánicas según lo declarado en las fichas técnicas del producto y lo previsto en los documentos técnicos del proyecto.
WBR THIN 90
Suministro y colocación de angular estándar fino con refuerzo para estructuras de madera, tipo WBR THIN 90.
Marcado CE conforme con ETA
Campos de aplicación:
– Uniones madera-madera y madera-hormigón
Material:
– Placa perforada tridimensional de acero al carbono con zincado galvanizado
Geometría:
– B (mm) = :
– P (mm) = :
– H (mm) = :
– Espesor (mm) = :
Indicaciones para la colocación y prestaciones mecánicas según lo declarado en las fichas técnicas del producto y lo previsto en los documentos técnicos del proyecto.
WBR THIN 100
Suministro y colocación de angular estándar fino con refuerzo para estructuras de madera, tipo WBR THIN 100.
Marcado CE conforme con ETA
Campos de aplicación:
– Uniones madera-madera y madera-hormigón
Material:
– Placa perforada tridimensional de acero al carbono con zincado galvanizado
Geometría:
– B (mm) = :
– P (mm) = :
– H (mm) = :
– Espesor (mm) = :
Indicaciones para la colocación y prestaciones mecánicas según lo declarado en las fichas técnicas del producto y lo previsto en los documentos técnicos del proyecto.
