UNIÓN ACERO-MADERA DESMONTABLE RING
Unión acero-madera desmontable para conexiones madera-acero y estructuras híbridas
En las estructuras acero-madera y en los edificios de CLT, la unión acero-madera requiere resistencia, control de las tolerancias y montaje eficiente.

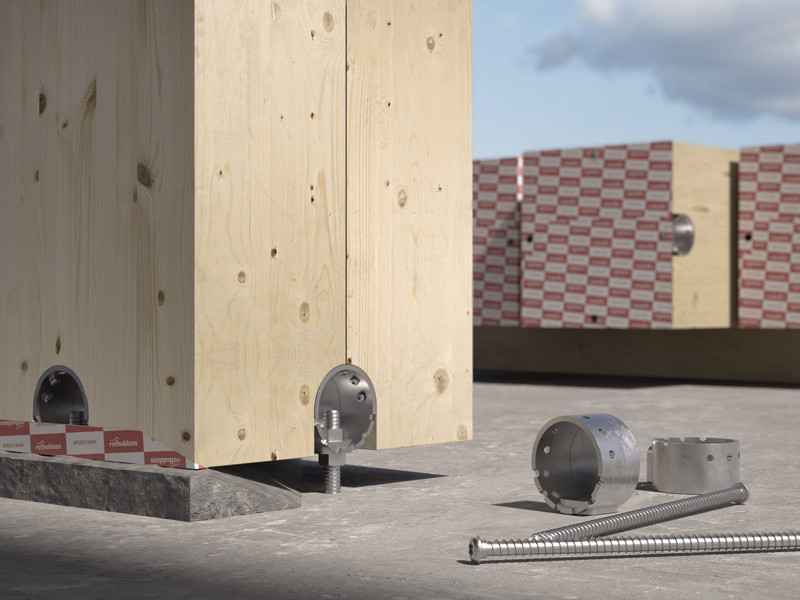

RING es un conector desmontable para conexiones madera-acero, madera-hormigón y madera-madera entre paneles y vigas. Gracias a su geometría circular, se inserta completamente en el elemento de madera y se puede instalar realizando las operaciones solo por un lado de la pared y no en los dos.

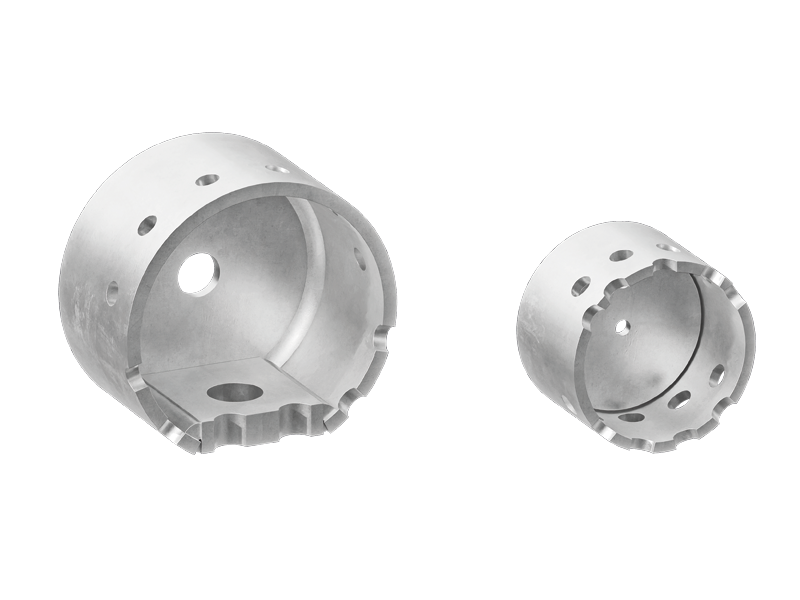

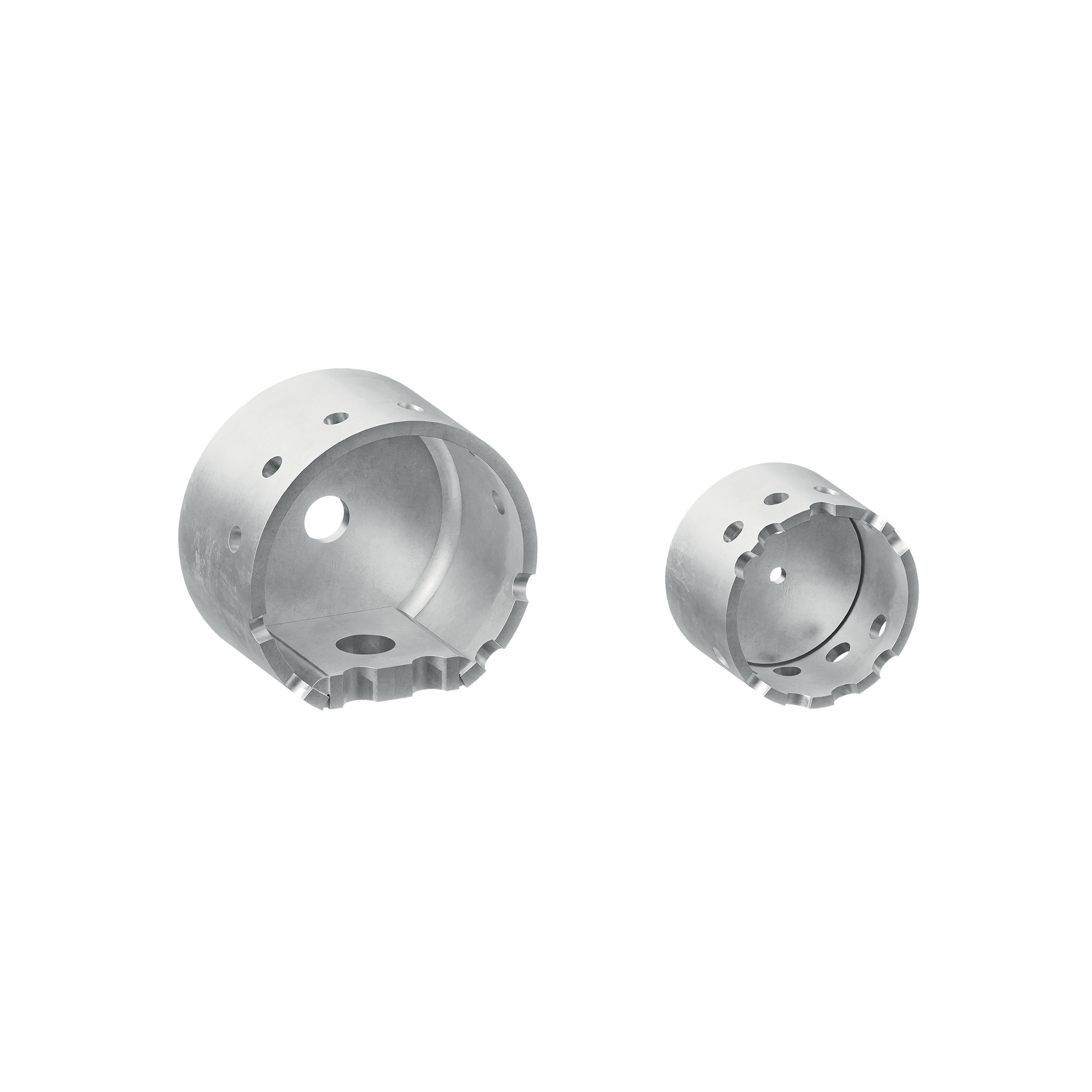

Disponible en dos versiones: una para conexiones madera-madera (RING60T) y una para uniones acero-madera (RING90C) con perno M16.
RING está certificado según ETA-25/0316.
Conexiones acero-madera: características técnicas de RING
RING60T y RING90C han sido diseñados para las conexiones madera-madera y acero-madera en aplicaciones en las que se requieren prestaciones elevadas y continuidad entre prefabricación y montaje.
Características técnicas:
• tracción de hasta 63,2 kN y compresión de hasta 77,0 kN
• instalación por un solo lado del panel
• tolerancia agujero/conector de hasta +1 mm
• configuraciones pasantes, no pasantes y distanciadas
• desmontaje con tornillos o perno M16
• acero S355 con tratamiento Fe/Zn12c y clases de servicio SC1-SC2

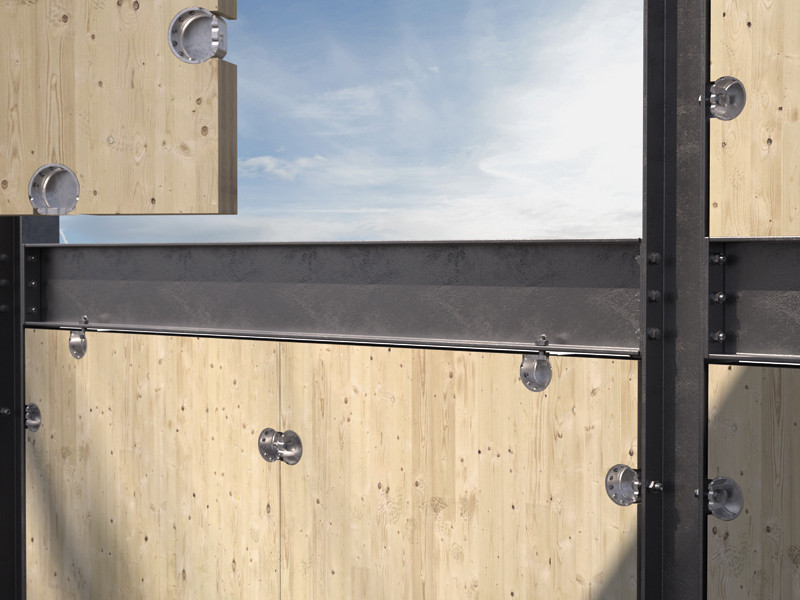

Conexiones acero-madera: aplicación del conector en la versión acero-madera
La versión RING90C ha sido diseñada para conexiones acero-madera en estructuras híbridas. Con el perno M16, el conector es desmontable, se instala por un solo lado y también es adecuado para conexiones madera-hormigón y madera-madera.

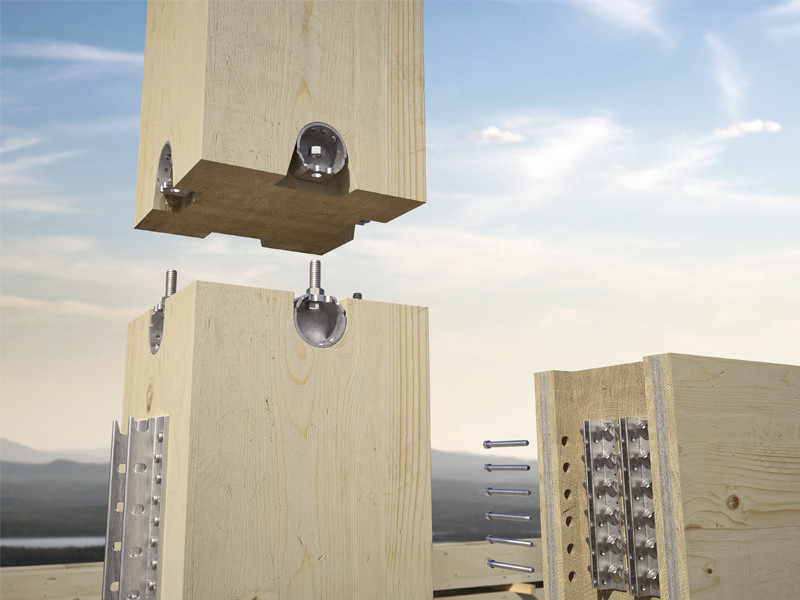

Conexión madera-madera: RING60T para forjado, pared y viga
RING60T es el conector para conexiones madera-madera entre paneles y vigas. Con un ancho de 60 mm y un único tipo de tornillo LBSHEVO, reemplaza a los angulares, tornillos y placas en las conexiones forjado-forjado, forjado-pared y pared-pared, y se instala por un solo lado.

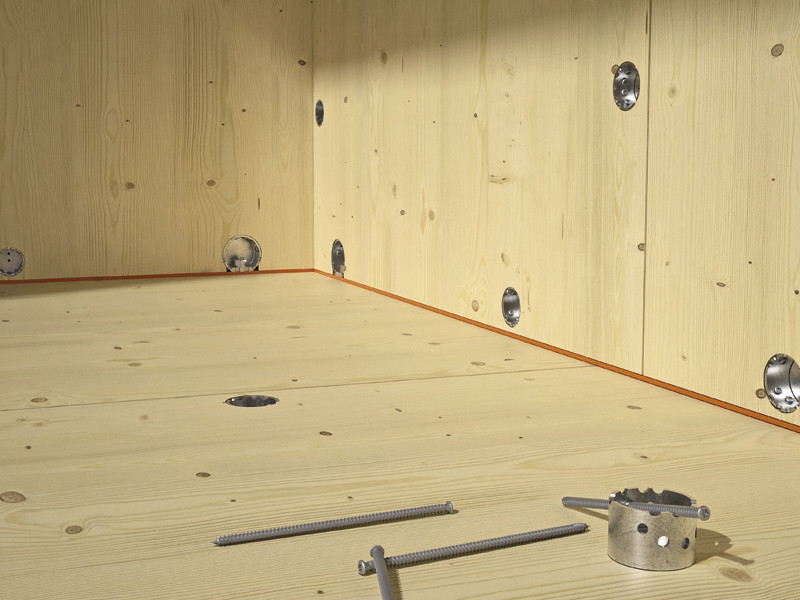

RING en la obra: instalación por un solo lado y prefabricación
Con el conector desmontable RING es posible conectar paneles de CLT y vigas sin tener que intervenir en ambos lados. Las configuraciones forjado-forjado, pared-pared y pared-forjado se pueden instalar por un solo lado del panel, con lo cual se reducen los tiempos de colocación y la complejidad de las operaciones en la obra.
El sistema es compatible con la prefabricación fuera de la obra: se puede preinstalar en la fábrica y montar los elementos durante la construcción realizando unas pocas operaciones. La tolerancia de hasta +1 mm permite gestionar las imprecisiones sin aportar modificaciones durante el trabajo.
