CONECTOR TODO ROSCA PARA MADERAS DURAS
VGZ HARDWOOD

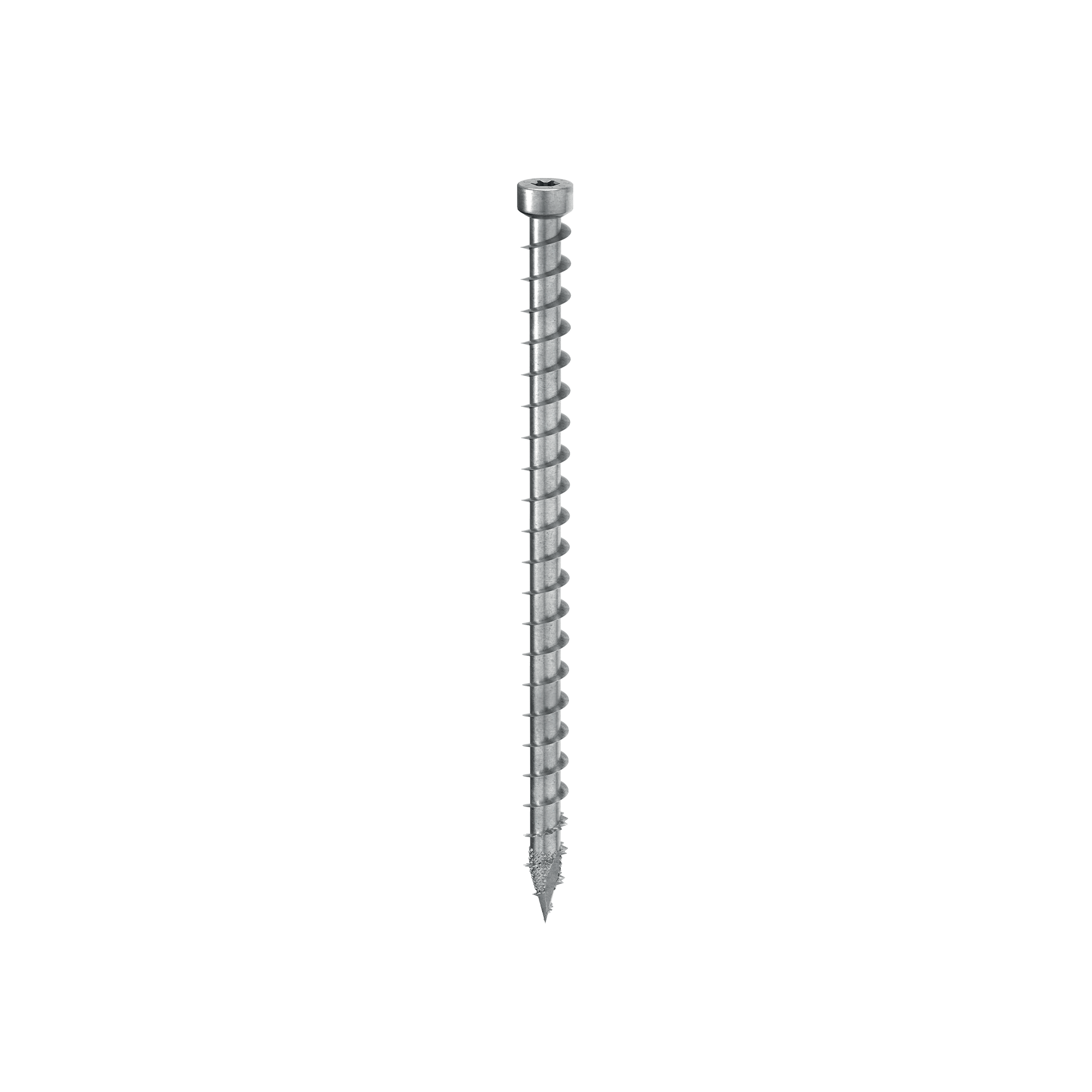

VGZ HARDWOOD es el tornillo para maderas duras caracterizado por la punta especial con geometría de tipo diamante y rosca dentada con muescado.
Está certificado para el uso con maderas duras de alta densidad sin necesidad de perforación previa.

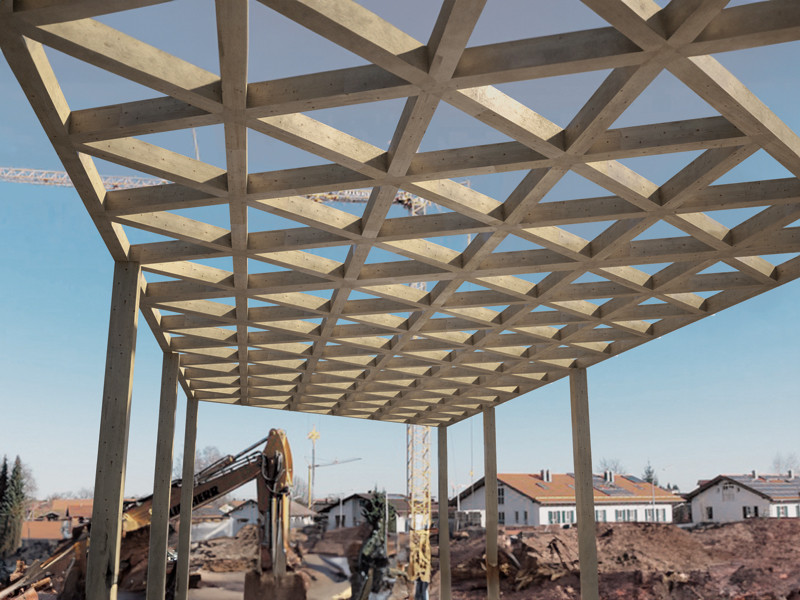

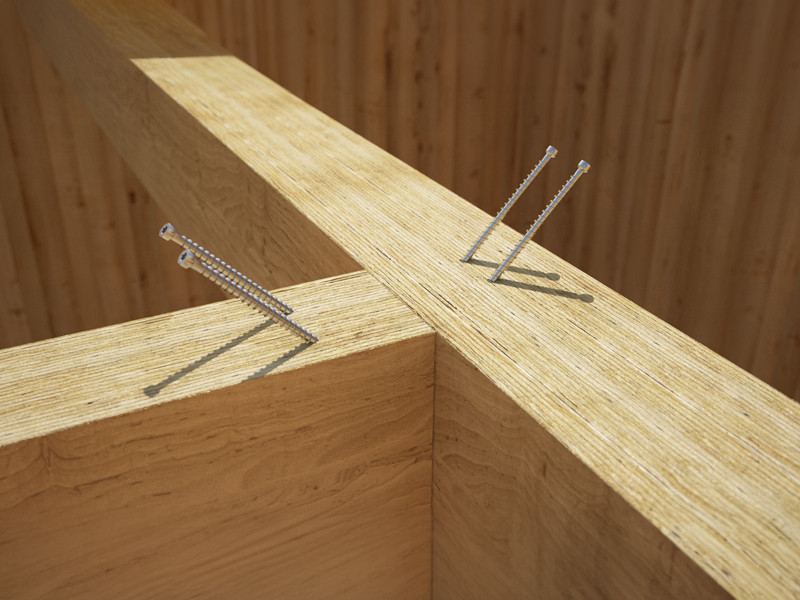

Ideal para uniones ocultas, acoplamientos de madera y refuerzos estructurales.
Tornillos para madera VGZ HARDWOOD: cuando el juego se pone duro, procede sin perforar.
El tornillo para madera VGZ HARDWOOD posee certificación ETA 11/0030 para ser utilizado con maderas de alta densidad sin pre-agujero.
Homologado para aplicaciones estructurales con solicitaciones en cualquier dirección respecto a la fibra (α = 0° - 90°), se caracteriza por excelentes prestaciones a la tracción gracias al roscado profundo y el acero de alta resistencia (fy,k = 1000 N/mm2).
VGZ HARDWOOD garantiza protección al fuego e idoneidad sísmica. Valores ensayados, certificados y calculados también para maderas de alta densidad como los microlaminados LVL de haya. Uso certificado sin auxilio de pre-agujero hasta 780 kg/m3 de densidad.

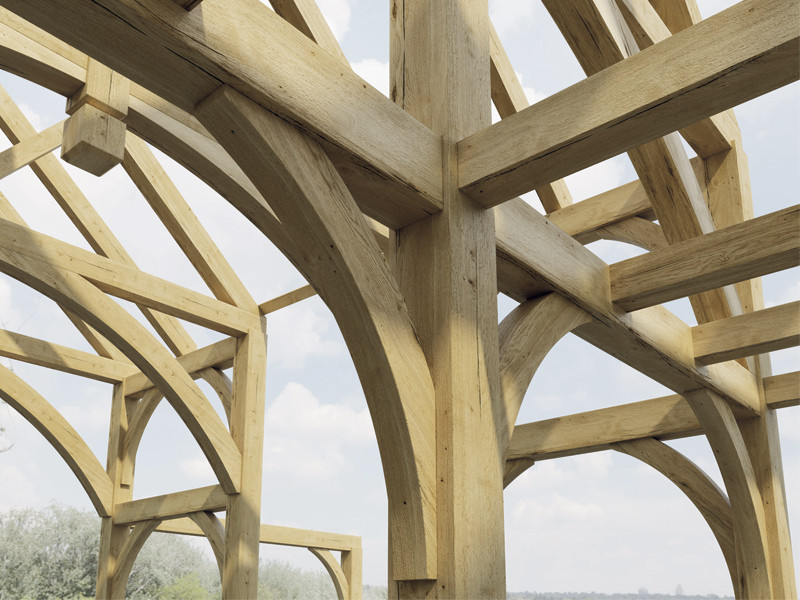

Probado también en maderas estructurales como la haya, ciprés, eucalipto y bambú.
Realizado en acero al carbono con zincado galvanizado, es ideal para aplicaciones en paneles a base de madera, madera maciza y laminada, X-Lam y LVL y maderas de alta densidad (haya, ciprés, eucalipto y bambú). Clases de servicio 1 y 2.
Características
| PECULIARIDAD | conector para maderas duras |
|---|---|
| CABEZA | cilíndrica oculta |
| DIÁMETRO | 6,0 | 8,0 mm |
| LONGITUD | de 140 mm a 320 mm |
Documentación
Ficha técnica
|
|
|---|---|
Ficha técnica USA
|
|
Certification ETA
|
|
| Declaración de prestaciones (DOP) | Descargar |
CAD Files
|
|
BIM.ifc File
|
|
BIM.rfa File
|
VGZ HARDWOOD
| CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | unid. |
|---|---|---|---|---|---|---|---|---|---|
| VGZH6140 | - | 6 | 140 | 130 | 0.24 | 5 1/2'' | 5 1/8'' | TX30 | 25 |
| VGZH6180 | - | 6 | 180 | 170 | 0.24 | 7 1/8'' | 6 3/4'' | TX30 | 25 |
| VGZH6220 | - | 6 | 220 | 210 | 0.24 | 8 5/8'' | 8 1/4'' | TX30 | 25 |
| VGZH6260 | - | 6 | 260 | 250 | 0.24 | 10 1/4'' | 10'' | TX30 | 25 |
| VGZH6280 | - | 6 | 280 | 270 | 0.24 | 11'' | 10 5/8'' | TX30 | 25 |
| VGZH6320 | - | 6 | 320 | 310 | 0.24 | 12 5/8'' | 12 3/16'' | TX30 | 25 |
| VGZH6420 | - | 6 | 420 | 410 | 0.24 | 16 9/16'' | 16 1/8'' | TX30 | 25 |
| VGZH8200 | - | 8 | 200 | 190 | 0.32 | 8'' | 7 1/2'' | TX40 | 25 |
| VGZH8240 | - | 8 | 240 | 230 | 0.32 | 9 1/2'' | 9 1/16'' | TX40 | 25 |
| VGZH8280 | - | 8 | 280 | 270 | 0.32 | 11'' | 10 5/8'' | TX40 | 25 |
| VGZH8320 | - | 8 | 320 | 310 | 0.32 | 12 5/8'' | 12 3/16'' | TX40 | 25 |
| VGZH8360 | - | 8 | 360 | 350 | 0.32 | 14 1/4'' | 13 3/4'' | TX40 | 25 |
| VGZH8400 | - | 8 | 400 | 390 | 0.32 | 15 3/4'' | 15 3/8'' | TX40 | 25 |
| VGZH8440 | - | 8 | 440 | 430 | 0.32 | 17 1/4'' | 16 15/16'' | TX40 | 25 |
