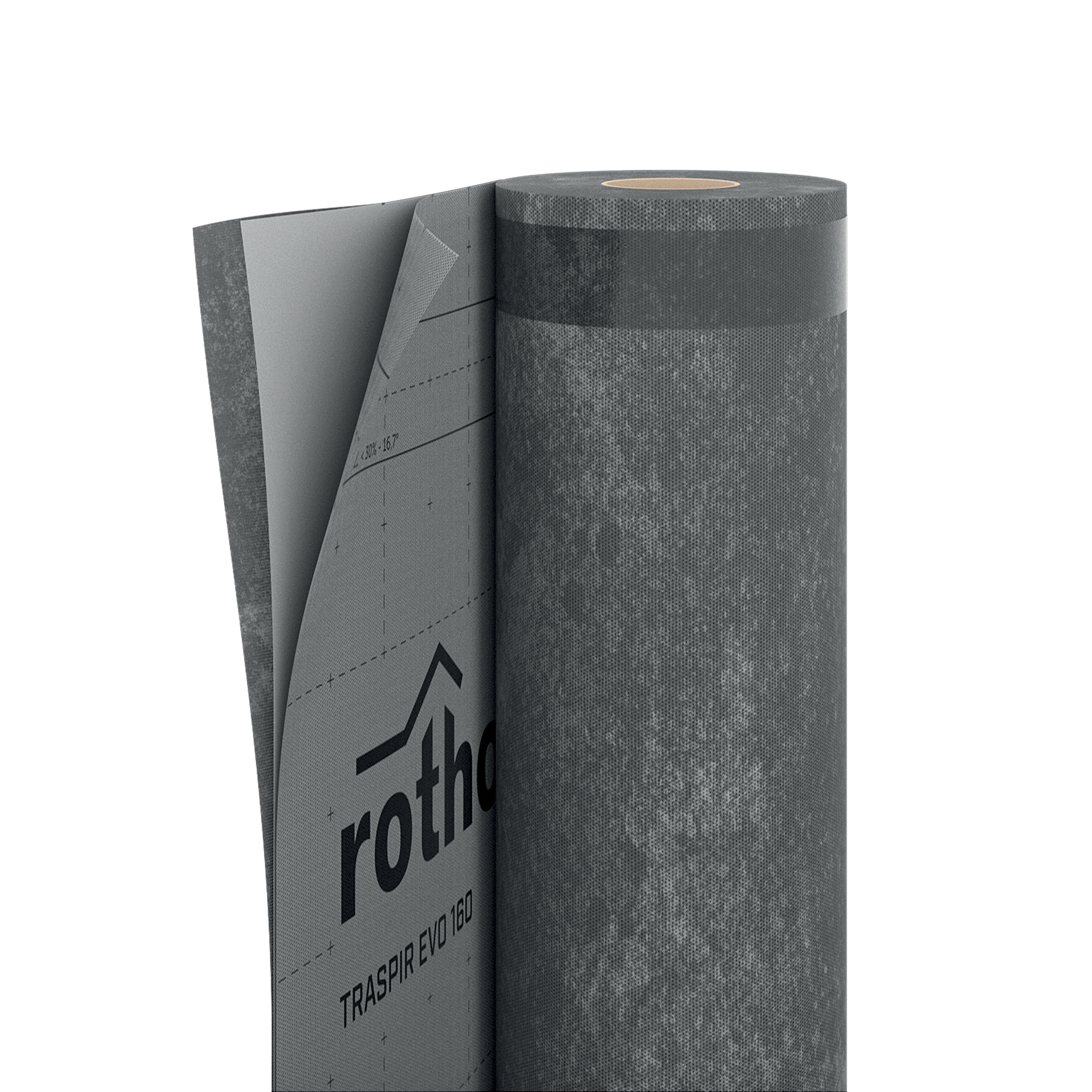

LÁMINA IMPERMEABILIZANTE TRANSPIRABLE MONOLÍTICA PARA CUBIERTAS Y PAREDES TRASPIR EVO 160
Lámina impermeabilizante tejado de film monolítico para cualquier sistema de construcción
TRASPIR EVO 160 es la lámina impermeabilizante transpirable monolítica que asegura la impermeabilización y la estanquidad al aire de cubiertas y paredes de madera, acero y albañilería. Como lámina impermeable tejado, une la transpirabilidad y la estanquidad al agua en una sola capa funcional: el film de elastómero extruido entre las dos capas de tejido no tejido de PP garantiza la durabilidad en el tiempo incluso si la obra se alarga. Puede aplicarse tanto en el lado exterior como en el interior de la cubierta. Reacción al fuego: clase B-s1, d2 (EN 13501-1). Estanquidad clase W1 (EN 1928). Certificada EN 13859-1/2.
Disponible en anchuras de 1,5 m y 3,0 m, con versión TT con doble tape integrado.
Lámina impermeabilizante tejado TRASPIR EVO 160: composición y prestaciones
TRASPIR EVO 160 es una lámina impermeabilizante tejado de film monolítico con Sd 0,1 m (EN 1931), gramaje 160 g/m², espesor 0,5 mm. La estructura monolítica no genera estrés mecánico durante la producción, con lo cual el film se mantiene elástico y resistente a los contaminantes a largo plazo. Lámina autoextinguible (clase B-s1, d2) que no propaga las llamas en caso de incendio con lo cual contribuye a la protección de la estructura.
Datos técnicos principales (EN 13859-1/2):
— Transmisión de vapor Sd: 0,1 m (34 US Perm)
— Resistencia a la tracción MD/CD: 280/220 N/50 mm
— Resistencia a desgarro por clavo MD/CD: 180/200 N

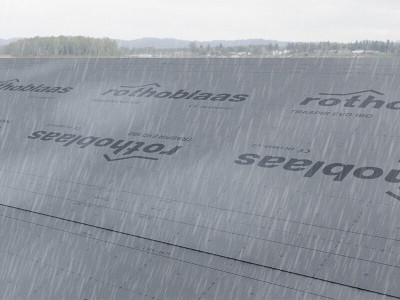

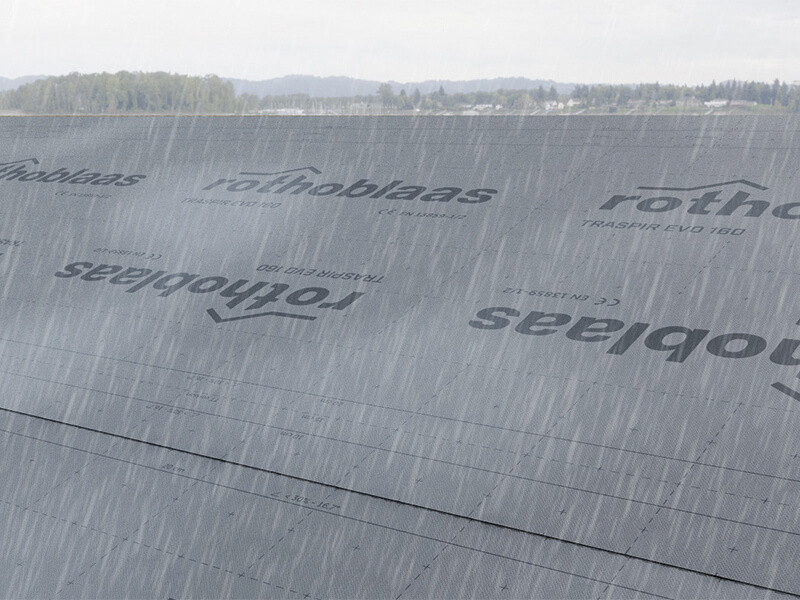

— Estanquidad al agua: clase W1 · Columna de agua > 500 cm (ISO 811)
— Reacción al fuego: clase B-s1,d2 (EN 13501-1)
— Estabilidad a los rayos UV: 1000 h (EN 13859-1/2) · Flexibilidad a bajas temperaturas: -40 °C
— Resistencia a la temperatura: -40/100 °C · Resistencia al paso de aire: < 0,02 m³/(m²h50Pa)
Probada según ASTM E331 a 300 Pa: ninguna filtración. Envejecimiento artificial 5000 h UV a 50 °C + 90 días a 70 °C (proyecto MEZeroE): estanquidad clase W1 mantenida. EPD disponible.
Lámina impermeabilizante transpirable monolítica para cubiertas de madera: ¿por qué elegirla en vez de una lámina microporosa?
La lámina monolítica transmite el vapor a través de la cadena polimérica hidrófila, sin microporos. No sufre estrés mecánico durante la producción y mantiene la estanquidad y la transpirabilidad incluso en presencia de contaminantes. La microporosa, realizada con polímeros hidrófobos, es más sensible a los agentes químicos y a la degradación por rayos UV en el tiempo.
Lámina impermeabilizante tejado: ¿monolítica o microporosa?
Las láminas monolíticas tienen una sola fuente de estrés, las radiaciones UV, mientras que las microporosas también sufren el estrés mecánico del proceso de producción, por lo que son más rígidas y vulnerables a la degradación.
TRASPIR EVO 160 ha superado 1000 h de envejecimiento UV manteniendo la estanquidad de clase W1 y la resistencia a la tracción de 260/200 N/50 mm después del ensayo (EN 1297/EN 12311-1).
Lámina impermeabilizante tejado con reacción al fuego B-s1,d2: ¿qué significa?
La clase B-s1,d2 indica que la lámina no propaga la llama (B), produce humo en cantidades limitadas (s1) y no gotea en caso de incendio (d2). Es una de las clases más elevadas previstas por la norma EN 13501-1 para las láminas flexibles. TRASPIR EVO 160 también ha sido probada NFPA 285 y ASTM E84 (clase 1/clase A) para los mercados norteamericanos.
Documentación
-
Ficha técnica
- Ficha técnica Croatian
- Ficha técnica Czech
- Ficha técnica English
- Ficha técnica French
- Ficha técnica German
- Ficha técnica Greek
- Ficha técnica Hungarian
- Ficha técnica Italian
- Ficha técnica Polish
- Ficha técnica Portuguese
- Ficha técnica Romanian
- Ficha técnica Russian
- Ficha técnica Slovenian
- Ficha técnica Spanish
-
Xml-File WUFI
-
Consejos de aplicación
-
Environmental Product Declaration (EPD)
-
TEST REPORT USA-CA
Datos Técnicos
| Propiedad | Normativa | Valores verificados | Conversión USC |
|---|---|---|---|
| Gramaje | EN 1849-2 | 160 g/m² | 0.52 oz/ft² |
| Espesor | EN 1849-2 | 0,5 mm | 20 mil |
| Tansmisión del vapor de agua (Sd) | EN 1931 | 0,1 m | 34.965 US perm |
| Transmisión del vapor de agua (dry cup) | ASTM E96/ E96M | 12.3 US perm | - |
| Transmisión del vapor de agua (dry cup) | ASTM E96/ E96M | 702 ng/(s·m²·Pa) | - |
| Resistencia a la tracción MD/CD | EN 12311-1 | 280 / 220 N/50mm | 32 / 25 lbf/in |
| Alargamiento MD/CD | EN 12311-1 | 50 / 60 % | - |
| Resistencia a desgarro por clavo MD/CD | EN 12310-1 | 180 / 200 N | 40 / 45 lbf |
| Estanquidad al agua | EN 1928 | clase W1 | - |
| Resistencia a la temperatura | - | -40 / 100 °C | -40 / 212 °F |
| Reacción al fuego | EN 13501-1 | clase B-s1,d2 | - |
| Resistencia al paso del aire | EN 12114 | < 0,02 m³/(m²·h·50Pa) | < 0.001 cfm/ft² at 50Pa |
| Conductividad térmica (λ) | - | 0,4 W/(m·K) | 0.23 BTU/(h·ft·°F) |
| Calor específico | - | 1800 J/(kg·K) | - |
| Densidad | - | ca. 370 kg/m³ | - |
| Factor de resistencia al vapor (μ) | - | ca. 160 | - |
| Resistencia de las uniones | EN 12317-2 | > 200 / N/50mm | > 22.840589 / lb/in |
| Resistencia a la penetración del agua a 300Pa en pared | ASTM E331 | - | - |
Composición
| CAPA SUPERIOR | tejido no tejido de PP |
|---|---|
| CAPA INTERMEDIA | film transpirable monolítico de PE |
| CAPA INFERIOR | tejido no tejido de PP |
Especificaciones técnicas
TRASPIR EVO 160
Suministro y colocación de lámina transpirable monolítica, tipo TRASPIR EVO 160.
Composición
De la capa superior a la inferior:
tejido no tejido de PP;
film transpirable monolítico;
tejido no tejido de PP.
Propiedades
Gramaje [g/m²]: 160
Espesor [mm]: 0,5
Transmisión del vapor de agua (Sd)[m]: 0,1
Resistencia a la tracción MD/CD [N/50 mm]: 280/220
Alargamiento MD/CD [%]: 50/60
Resistencia a desgarro por clavo MD/CD [N]: 180/200
Estanquidad al agua: clase W1 (EN 1928)
Reacción al fuego: clase B-s1, d2 (EN 13501-1)
Resistencia a la temperatura [°C]: -40/100
Estabilidad a los rayos UV: 1000h (8 meses)
VOC [%]: no relevante
Normativas y certificaciones
Marcada CE según la norma EN 13859- 1/2
LCA
EPD
ASTM E84 Class 1 - Class A
AUS 4200.1 Class 4
Descripción
La superficie de aplicación debe estar seca, sin polvo ni grasa. Se debe quitar cualquier elemento presente en la superficie para que la lámina no se dañe durante la colocación.
Uso recomendado: está garantizada la protección directa contra los rayos UV. Por lo tanto, se puede instalar tanto en el lado interior como el exterior de la envolvente.

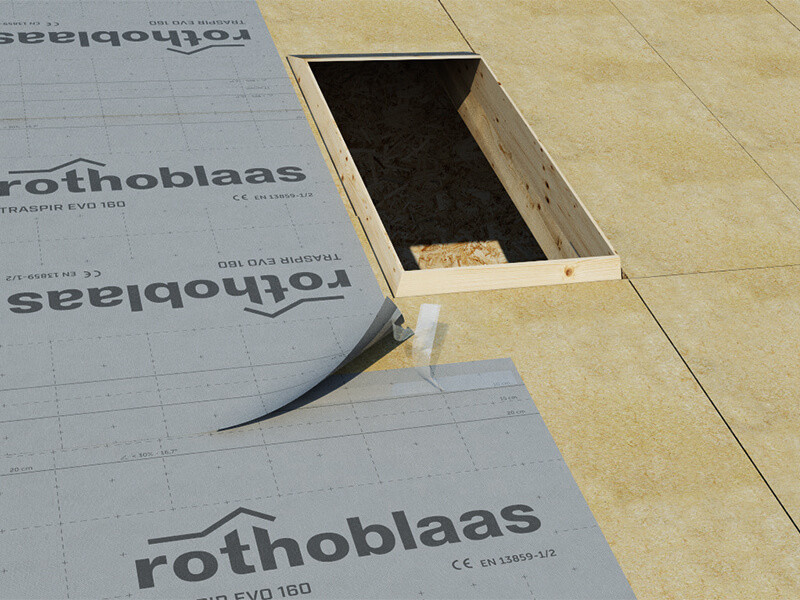

Colocación: desenrollar la lámina y, si no se utiliza una lámina con doble tape, sellar con una cinta como FLEXY BAND, FLEXY BAND UV, SPEEDY BAND o EASY BAND.
*Colocación respetando el valor B-s1, d2+: desenrollar la lámina y sellar con una cinta con características de resistencia al fuego similares a las de la lámina.
Asegurarse de que el solapamiento entre las láminas sea de al menos 15 cm para obtener una estanquidad óptima.
Para que el trabajo quede perfecto, se debe prever el uso del punto clavo.
Para más información sobre la colocación, consultar las instrucciones específicas proporcionadas por el proveedor.
