TRASPIR METAL

AISLAMIENTO ACÚSTICO PARA TEJADOS DE CHAPA: MALLAS TRIDIMENSIONALES PARA CUBIERTAS METÁLICAS TRASPIR METAL

##La solución certificada para el aislamiento acústico de tejados de chapa y cubiertas metálicas

El ruido de impacto en las cubiertas metálicas y los tejados de chapa es difícil de controlar. Naves industriales, cobertizos y edificios con material de cobertura de chapa o de acero transmiten el ruido directamente a la estructura, comprometiendo el confort acústico de dichos espacios.

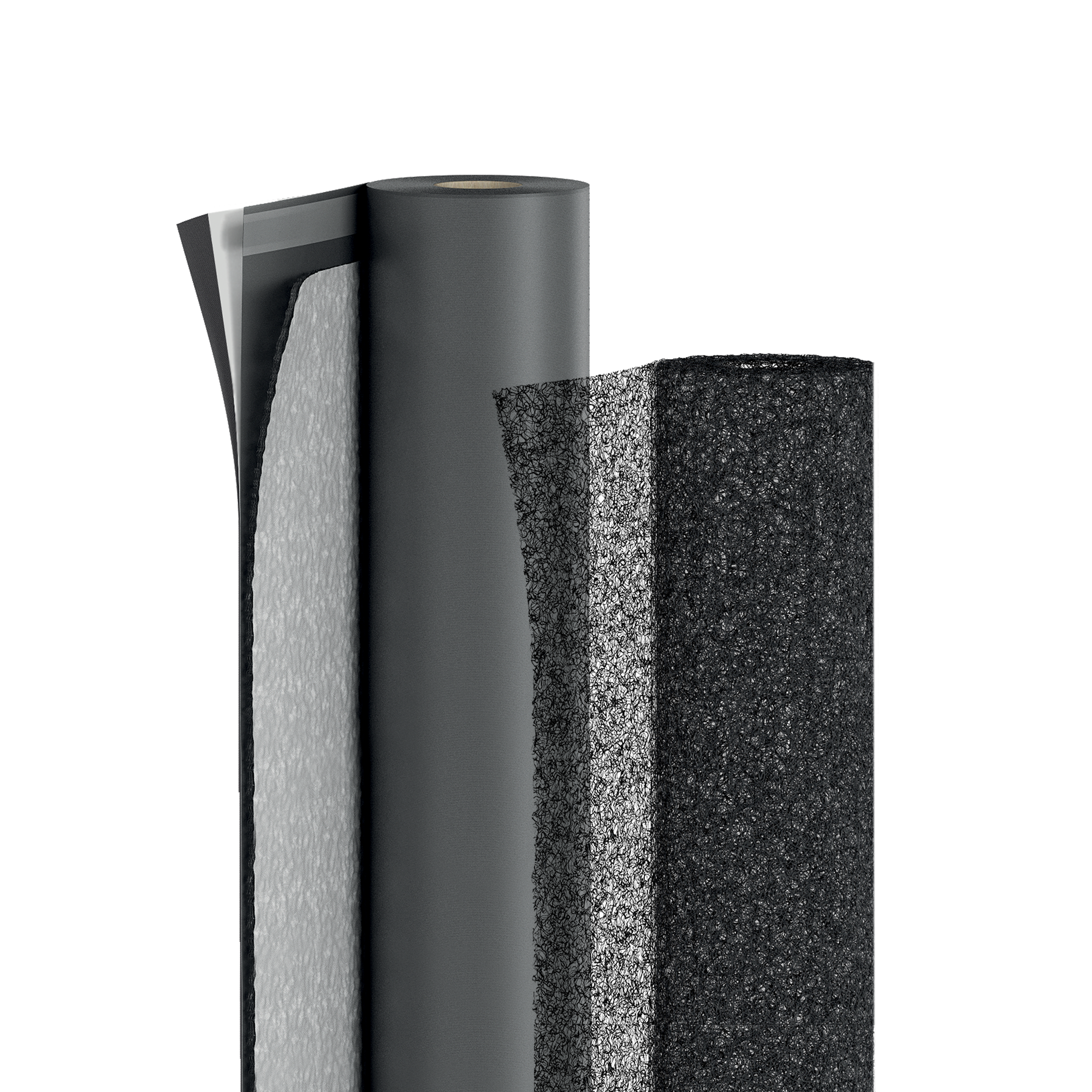

TRASPIR METAL es una malla tridimensional fonoaislante diseñada para reducir el ruido de impacto en las cubiertas de chapa. Instalada sobre un soporte continuo debajo del material de cobertura metálico, garantiza el aislamiento acústico, a la vez que favorece la microventilación, previene la corrosión de la chapa y prolonga la vida útil de la estructura.

Contactar con el agente

Descripción
Documentación
Códigos y dimensiones
Datos Técnicos
Composición
Especificaciones técnicas
Productos relacionados

Descripción

Composición y datos técnicos de la malla TRASPIR METAL

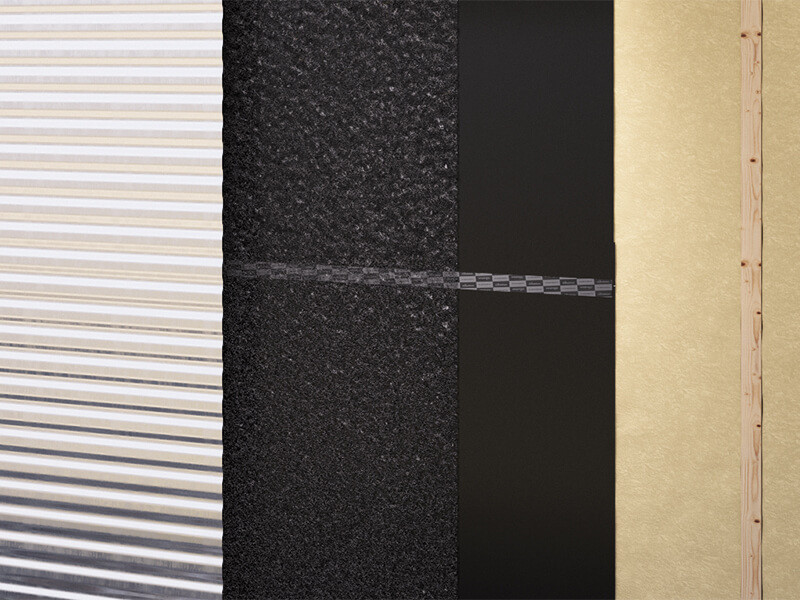

TRASPIR METAL es una lámina altamente transpirable acoplada a una malla tridimensional y un fieltro de protección. La estructura de 5 capas garantiza el aislamiento acústico, la microventilación continua y la protección contra impurezas. La gama está disponible en dos versiones: con lámina impermeable transpirable y con TNT drenante.
Características técnicas principales:
— Reducción del ruido de lluvia ΔLiA: aprox. 4 dB (ISO 140-18)
— Variación del poder fonoaislante ΔRw: 1 dB (ISO 10140-2/ISO 717-1)
— Reducción del ruido de pisadas ΔLw: 15 dB (ASTM E492)
— Espesor: 8 mm · Gramaje: 600 g/m²
— Resistencia a la temperatura: -40 °C/80 °C
— Certificación: EN 13859-1 · Istituto Giordano

¿TRASPIR METAL reduce el ruido de impacto también en las cubiertas metálicas ya existentes?

Sí. TRASPIR METAL se puede utilizar tanto en obra nueva como en intervenciones de rehabilitación del material de cobertura metálico existente, sin tener que realizar modificaciones estructurales en la cubierta.
La malla se coloca entre la superficie de soporte y el nuevo material de cobertura. Su colocación es compatible con los principales sistemas de cubiertas metálicas continuas y modulares, con fijación mediante grapadora.

¿Cuánto reduce TRASPIR METAL el ruido de la lluvia?

TRASPIR METAL reduce el nivel de ruido de la lluvia en las cubiertas de chapa de aproximadamente 4 dB ΔLiA (ISO 140-18), valores probados y certificados por el Istituto Giordano.
Las mediciones se han realizado en cubiertas metálicas in situ (no en laboratorio) según la norma ISO 140-18 con datos reproducibles en las aplicaciones profesionales

¿Cómo se instala TRASPIR METAL en una cubierta metálica?

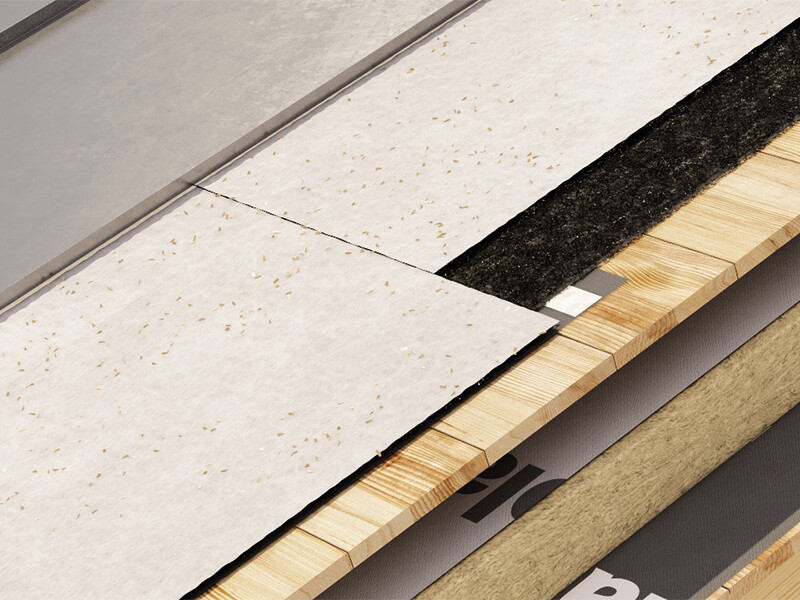

TRASPIR METAL se instala debajo del material de cobertura metálico, sobre un soporte continuo. El fieltro superior protege la malla durante la colocación y facilita el tránsito en la obra.
Se fija con una grapadora. La estructura tridimensional mantiene la función de microventilación, incluso una vez terminada la cubierta, con una resistencia a la temperatura entre -40 °C y +80 °C.

TRASPIR 3D COAT TT

CÓDIGO	descripción	tape	H [m]	L [m]	A [m²]	H [ft]	L [ft]	A [sft]	unid./ palé
TTTMET610	TRASPIR 3D COAT TT	TT	1.35	33	44.55	4' 5 1/8''	108	480	4

3D NET

CÓDIGO	descripción	tape	H [m]	L [m]	A [m²]	H [ft]	L [ft]	A [sft]	unid./ palé
NET350	NET 350	-	1.25	50	62.5	4' 1 1/4''	164	673	4

Datos Técnicos TRASPIR 3D COAT TT

Propiedad	Normativa	Valores verificados	Conversión USC
Gramaje	EN 1849-2	600 g/m²	1.97 oz/ft²
Espesor	EN 1849-2	8 mm	315 mil
Tansmisión del vapor de agua (Sd)	EN 1931	0,025 m	139.86 US perm
Resistencia a la tracción MD/CD	EN 12311-1	300 / 225 N/50mm	34 / 26 lbf/in
Alargamiento MD/CD	EN 12311-1	> 35 / 50 %	-
Resistencia a desgarro por clavo MD/CD	EN 12310-1	175 / 150 N	39 / 34 lbf
Estanquidad al agua	EN 1928	clase W1	-
Resistencia a la temperatura	-	-40 / 80 °C	-40 / 176 °F
Reacción al fuego	EN 13501-1	clase E	-
Resistencia al paso del aire	EN 12114	< 0,02 m³/(m²·h·50Pa)	< 0.001 cfm/ft² at 50Pa
Conductividad térmica (λ)	-	0,3 W/(m·K)	0.17 BTU/(h·ft·°F)
Calor específico	-	1800 J/(kg·K)	-
Densidad	-	ca. 75 kg/m³	-
Factor de resistencia al vapor (μ)	-	ca. 33	-
Estabilidad a los rayos UV ^{(1 )}	-	336h (3 meses)	-
Columna de agua	ISO 811	> 250 cm	> 98 in
Hermeticidad al agua después de envejecimiento artificial	EN 1297 / EN 1928	clase W1	-
Después de envejecimiento artificial - resistencia a la tracción MD/CD	EN 1297 / EN 12311-1	285 / 185 N/50mm	33 / 21 lb/in
Después de envejecimiento artificial - alargamiento	EN 1297 / EN 12311-1	35 / 30 %	-
Flexibilidad a bajas temperaturas	EN 1109	-40 °C	-40 °F
Índice hueco	-	95 %	-
Variación del índice de evaluación del poder fonoaislante ΔRw	ISO 10140-2 / ISO 717-1	1 dB	-
Reducción del nivel global de intensidad sonora ponderado A con ruido de lluvia batiente ΔLiA	ISO 140-18	ca. 4 dB	-
VOC	-	no relevante	-
Reducción del nivel de presión acústica de pisadas ∆Lw ^{(2 )}	ASTM E492	15 dB	-

1.

2. Medición en el laboratorio sobre forjado de CLT de 175 mm y con solera autonivelante de 38 mm.

Datos Técnicos 3D NET

Propiedad	Normativa	Valores verificados	Conversión USC
Gramaje	EN 1849-2	350 g/m²	1.15 oz/ft²
Espesor	EN 1849-2	7,5 mm	295 mil
Resistencia a la tracción NET MD/CD	EN 12311-1	1,3 / 0,5 N/50mm	0 / 0 lb/in
Alargamiento NET MD/CD	EN 12311-1	95 / 65 %	-
Resistencia a la temperatura	-	-40 / 80 °C	-40 / 176 °F
Reacción al fuego	EN 13501-1	clases F	-
Conductividad térmica (λ)	-	0,3 W/(m·K)	0.17 BTU/(h·ft·°F)
Calor específico	-	1800 J/(kg·K)	-
Densidad	-	ca. 45 kg/m³	-
Estabilidad a los rayos UV ^{(1 )}	-	336h (3 meses)	-
Índice hueco	-	95 %	-
Variación del índice de evaluación del poder fonoaislante ΔRw	ISO 10140-2 / ISO 717-1	1 dB	-
Reducción del nivel global de intensidad sonora ponderado A con ruido de lluvia batiente ΔLiA	ISO 140-18	4 dB	-
VOC	-	no relevante	-

1.

Composición TRASPIR 3D COAT TT

capa de protección	tejido no tejido de PP
red 3D	red tridimensional de PP
CAPA SUPERIOR	tejido no tejido de PP
CAPA INTERMEDIA	film transpirable de PP
CAPA INFERIOR	tejido no tejido de PP

Composición 3D NET

red 3D	red tridimensional de PP

Especificaciones técnicas

TRASPIR 3D COAT TT

Suministro y colocación de malla tridimensional para cubiertas metálicas, tipo TRASPIR 3D COAT TT.

Composición

De la capa superior a la inferior:

red tridimensional de PP
tejido no tejido de PP
film transpirable de PP
tejido no tejido de PP

Propiedades

Gramaje [g/m²]: 600
Espesor [mm]: 8
Transmisión del vapor de agua Sd [m]: 0,025
Resistencia a la tracción MD/CD [N/50 mm]: 300/220
Alargamiento MD/CD: > 35/50 %
Resistencia a desgarro por clavo MD/CD [N]: 150/175
Estanquidad al agua: clase W1
Resistencia térmica [°C]: -40/+ 80
Reacción al fuego: clase E
Densidad ρ [kg/m^3]: 75
Factor de resistencia al vapor de agua μ: 33
Contenido VOC: < 0,02 %
Exposición a los agentes atmosféricos: 2 semanas
Estanquidad al agua después de envejecimiento artificial: clase W1
Resistencia a la tracción MD/CD después de envejecimiento artificial [N/50mm]: > 240/155
Alargamiento después de envejecimiento artificial: > 30/40 %

Descripción

Lámina altamente transpirable combinada con una malla tridimensional y fieltro de protección. El fieltro superior impide la entrada de impurezas en la malla y mejora la transitabilidad y, además, favorece la microventilación de las cubiertas metálicas y evita que el agua quede estancada debajo de ellas y, por lo tanto, que se corroan.

Colocación

La superficie de aplicación debe estar seca, sin polvo ni grasa. Se debe quitar cualquier elemento presente en la superficie para que la lámina no se dañe durante la colocación. Para más información sobre la colocación, consultar las instrucciones específicas proporcionadas por el proveedor.
