HERRAJES OCULTOS PARA VIGAS DE MADERA LOCK T MIDI
El conector de conexión para viga y pilar, pérgolas y carports

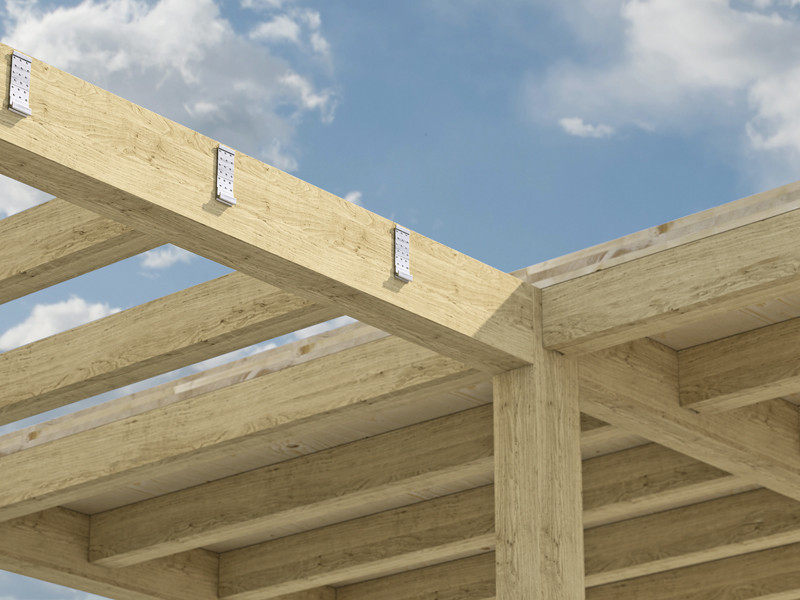

LOCK T MIDI es el conector madera-madera de aleación de aluminio EN AW-6005A para estructuras de tamaño mediano: forjados, cubiertas, carports y pérgolas.

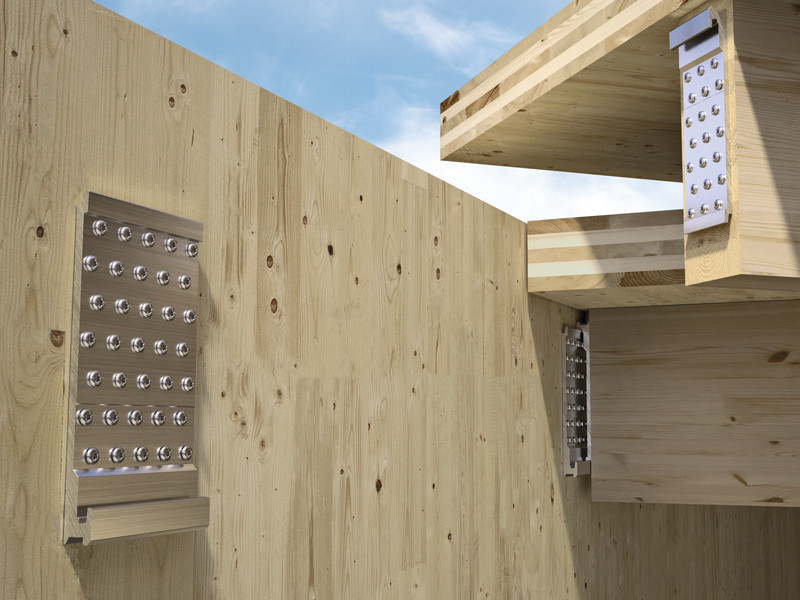

El sistema de enganche del conector crea una unión completamente oculta entre el elemento principal y la viga secundaria, que se instala desde arriba sin tener que poner tornillos adicionales en la obra. De la misma manera, es posible desmontar la conexión, característica importante para las estructuras prefabricadas y los sistemas de montaje reversible.
Disponible en versión estándar y EVO con pintura de color negro grafito para clase de servicio 3, o sea, adecuado para exteriores, también con condiciones ambientales agresivas.
Los conectores LOCK T MIDI completan la gama ALUMEGA para cargas menores de 120 kN. Los dos sistemas son complementarios, sobre todo en las estructuras viga y pilar: LOCK T MIDI está indicado para las vigas secundarias, mientras que ALUMEGA está diseñado para las vigas principales, que requieren prestaciones superiores.
Características técnicas del conector oculto LOCK T MIDI

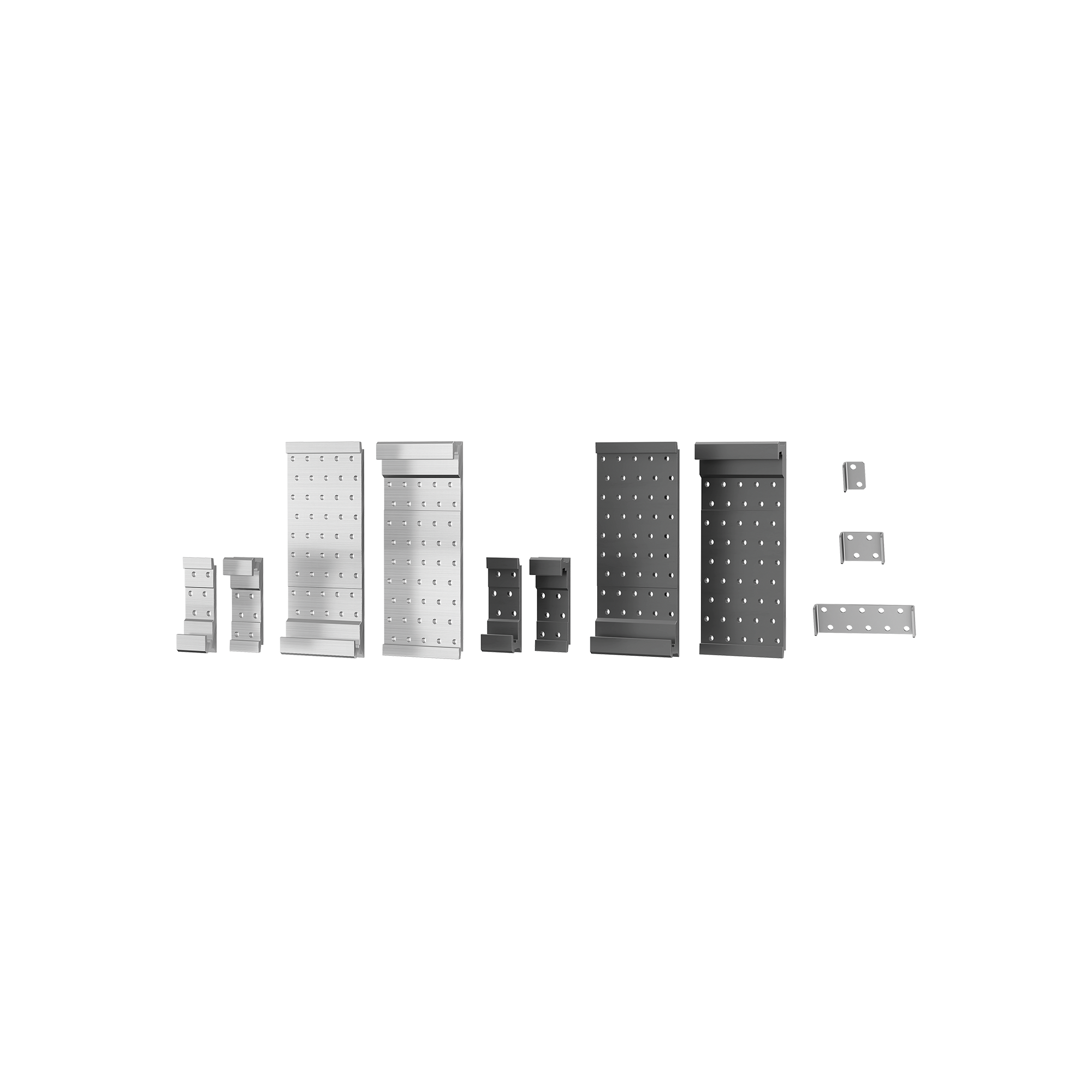

LOCK T MIDI es una placa perforada tridimensional con sistema de enganche, que puede instalarse de manera que quede oculta, semioculta o a la vista. Para una instalación oculta, se requiere un fresado en el elemento principal o en la viga secundaria, mientras que para una instalación a la vista no se necesitan cortes especiales.
Las placas de bloqueo lateral LOCK STOP y el tornillo antiextracción opcional inclinado 45° permiten obtener, en cada configuración, resistencias certificadas en todas las direcciones de carga según ETA-19/0831. La unión con fresado en el elemento principal es compatible con los requisitos de resistencia al fuego
Características técnicas principales:
• De aleación de aluminio EN AW-6005A
• 14 medidas: de 50×135 mm a 125×290 mm
• Versión EVO con pintura de color negro grafito, clase de servicio 3
• Resistencias certificadas ETA-19/0831: F_v, F_up, F_ax y F_lat
• Fijaciones compatibles: tornillos LBS, LBS EVO y LBS HARDWOOD EVO de 7 mm de diámetro.
¿LOCK T MIDI también es adecuado para vigas inclinadas?

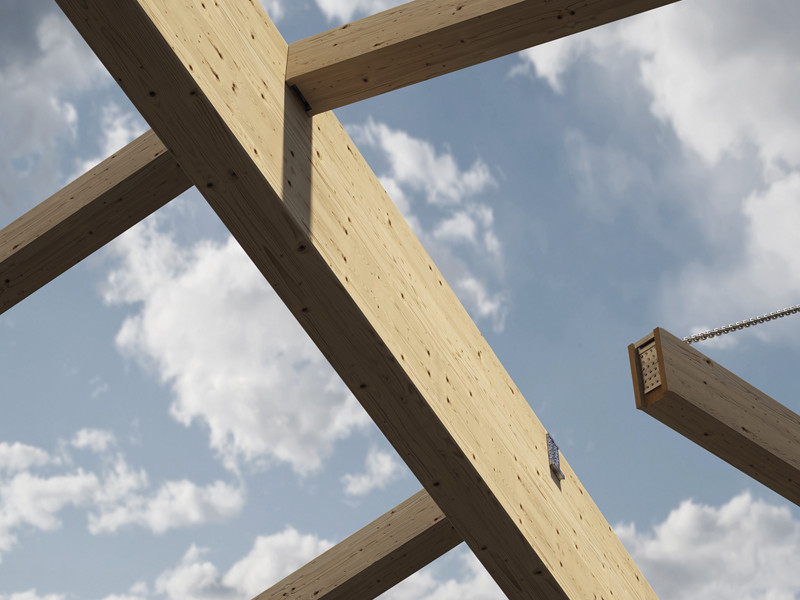

Sí. El conector oculto se ha diseñado para utilizarse en vigas inclinadas, tanto horizontal como verticalmente. Se preinstala fuera de la obra y, una vez en ella, solo hay que bajar la viga desde arriba y las dos placas del conector quedan acopladas, sin requerir tornillos adicionales.
¿Cuándo es recomendable elegir la versión EVO?
La versión EVO está indicada para ambientes exteriores agresivos y para madera con alto contenido de taninos, como el castaño y el roble. La pintura de color negro grafito asegura la clase de servicio 3. En ambas versiones, la elección del tornillo —de acero inoxidable martensítico o con revestimiento C4 EVO— asegura la protección según la corrosividad del ambiente o la agresividad de la madera.
¿La unión con LOCK T MIDI es compatible con los requisitos de resistencia al fuego?
Sí, con la condición de que el conector se instale con el fresado en el elemento principal. En esta configuración, la madera a su alrededor proporciona la protección pasiva necesaria. Para el dimensionamiento antiincendios, véanse la ficha técnica y el software MyProject.
Documentación
-
Ficha técnica
- Ficha técnica Croatian
- Ficha técnica Czech
- Ficha técnica English Eurocode 5
- Ficha técnica English USA NDS
- Ficha técnica French
- Ficha técnica German
- Ficha técnica Greek
- Ficha técnica Hungarian
- Ficha técnica Italian
- Ficha técnica Polish
- Ficha técnica Portuguese
- Ficha técnica Romanian
- Ficha técnica Russian
- Ficha técnica Slovak
- Ficha técnica Slovene
- Ficha técnica Spanish
-
LOCK: Elección del conector y guía para la durabilidad
- LOCK: Elección del conector y guía para la durabilidad English
- LOCK: Elección del conector y guía para la durabilidad French
- LOCK: Elección del conector y guía para la durabilidad German
- LOCK: Elección del conector y guía para la durabilidad Italian
- LOCK: Elección del conector y guía para la durabilidad Portuguese
- LOCK: Elección del conector y guía para la durabilidad Russian
- LOCK: Elección del conector y guía para la durabilidad Spanish
-
Certification ETA
-
CAD Files
-
BIM.ifc File
-
BIM.rfa File
-
LOCK Calculator – Spreadsheet according to Eurocode 1995
- LOCK Calculator – Spreadsheet according to Eurocode 1995 English
- LOCK Calculator – Spreadsheet according to Eurocode 1995 French
- LOCK Calculator – Spreadsheet according to Eurocode 1995 German
- LOCK Calculator – Spreadsheet according to Eurocode 1995 Italian
- LOCK Calculator – Spreadsheet according to Eurocode 1995 Portuguese
- LOCK Calculator – Spreadsheet according to Eurocode 1995 Spanish
-
LOCK Calculator – Spreadsheet according to NDS (USA building code)
LOCK T MIDI
| CÓDIGO | B
[mm]
|
H
[mm]
|
P
[mm]
|
B
[in]
|
H
[in]
|
P
[in]
|
unid. |
DOP/DOC
|
|---|---|---|---|---|---|---|---|---|
| LOCKT50135 | 50 | 135 | 22 | 1 15/16'' | 5 5/16'' | 7/8'' | 25 | |
| LOCKT50175 | 50 | 175 | 22 | 1 15/16'' | 6 7/8'' | 7/8'' | 18 | |
| LOCKT75175 | 75 | 175 | 22 | 2 15/16'' | 6 7/8'' | 7/8'' | 12 | |
| LOCKT75215 | 75 | 215 | 22 | 2 15/16'' | 8 7/16'' | 7/8'' | 12 | |
| LOCKT100215 | 100 | 215 | 22 | 4'' | 8 7/16'' | 7/8'' | 8 | |
| LOCKT75240 | 75 | 240 | 22 | 2 15/16'' | 9 1/2'' | 7/8'' | 20 | |
| LOCKT100240 | 100 | 240 | 22 | 4'' | 9 1/2'' | 7/8'' | 10 | |
| LOCKT125240 | 125 | 240 | 22 | 4 15/16'' | 9 1/2'' | 7/8'' | 10 | |
| LOCKT75265 | 75 | 265 | 22 | 2 15/16'' | 10 7/16'' | 7/8'' | 20 | |
| LOCKT100265 | 100 | 265 | 22 | 4'' | 10 7/16'' | 7/8'' | 10 | |
| LOCKT125265 | 125 | 265 | 22 | 4 15/16'' | 10 7/16'' | 7/8'' | 10 | |
| LOCKT75290 | 75 | 290 | 22 | 2 15/16'' | 11 7/16'' | 7/8'' | 20 | |
| LOCKT100290 | 100 | 290 | 22 | 4'' | 11 7/16'' | 7/8'' | 10 | |
| LOCKT125290 | 125 | 290 | 22 | 4 15/16'' | 11 7/16'' | 7/8'' | 10 |
LOCK T MIDI EVO
| CÓDIGO | B
[mm]
|
H
[mm]
|
P
[mm]
|
B
[in]
|
H
[in]
|
P
[in]
|
unid. |
DOP/DOC
|
|---|---|---|---|---|---|---|---|---|
| LOCKTEVO50135 | 50 | 135 | 22 | 1 15/16'' | 5 5/16'' | 7/8'' | 25 | |
| LOCKTEVO50175 | 50 | 175 | 22 | 1 15/16'' | 6 7/8'' | 7/8'' | 18 | |
| LOCKTEVO75175 | 75 | 175 | 22 | 2 15/16'' | 6 7/8'' | 7/8'' | 12 | |
| LOCKTEVO75215 | 75 | 215 | 22 | 2 15/16'' | 8 7/16'' | 7/8'' | 12 | |
| LOCKTEV100215 | 100 | 215 | 22 | 4'' | 8 7/16'' | 7/8'' | 8 | |
| LOCKTEV75240 | 75 | 240 | 22 | 2 15/16'' | 9 1/2'' | 7/8'' | 20 | |
| LOCKTEV100240 | 100 | 240 | 22 | 4'' | 9 1/2'' | 7/8'' | 10 | |
| LOCKTEV125240 | 125 | 240 | 22 | 4 15/16'' | 9 1/2'' | 7/8'' | 10 | |
| LOCKTEV75265 | 75 | 265 | 22 | 2 15/16'' | 10 7/16'' | 7/8'' | 20 | |
| LOCKTEV100265 | 100 | 265 | 22 | 4'' | 10 7/16'' | 7/8'' | 10 | |
| LOCKTEV125265 | 125 | 265 | 22 | 4 15/16'' | 10 7/16'' | 7/8'' | 10 | |
| LOCKTEV75290 | 75 | 290 | 22 | 2 15/16'' | 11 7/16'' | 7/8'' | 20 | |
| LOCKTEV100290 | 100 | 290 | 22 | 4'' | 11 7/16'' | 7/8'' | 10 | |
| LOCKTEV125290 | 125 | 290 | 22 | 4 15/16'' | 11 7/16'' | 7/8'' | 10 |
LOCK STOP
| CÓDIGO | B
[mm]
|
H
[mm]
|
P
[mm]
|
s
[mm]
|
B
[in]
|
H
[in]
|
P
[in]
|
s
[in]
|
unid. |
DOP/DOC
|
|---|---|---|---|---|---|---|---|---|---|---|
| LOCKSTOP7 | 26.5 | 38 | 15 | 1.5 | 1 1/16'' | 1 1/2'' | 9/16'' | 0.059 | 50 | - |
| LOCKSTOP50 | 56 | 40 | 15.5 | 2.5 | 2 3/16'' | 1 9/16'' | 5/8'' | 0.098 | 40 | |
| LOCKSTOP75 | 81 | 40 | 15.5 | 2.5 | 3 3/16'' | 1 9/16'' | 5/8'' | 0.098 | 20 | |
| LOCKSTOP100 | 106 | 40 | 15.5 | 2.5 | 4 3/16'' | 1 9/16'' | 5/8'' | 0.098 | 20 | |
| LOCKSTOP125 | 131 | 40 | 15.5 | 2.5 | 5 3/16'' | 1 9/16'' | 5/8'' | 0.098 | 20 |
