LOCK T MIDI
CONECTOR OCULTO DE CONEXIÓN MADERA-MADERA

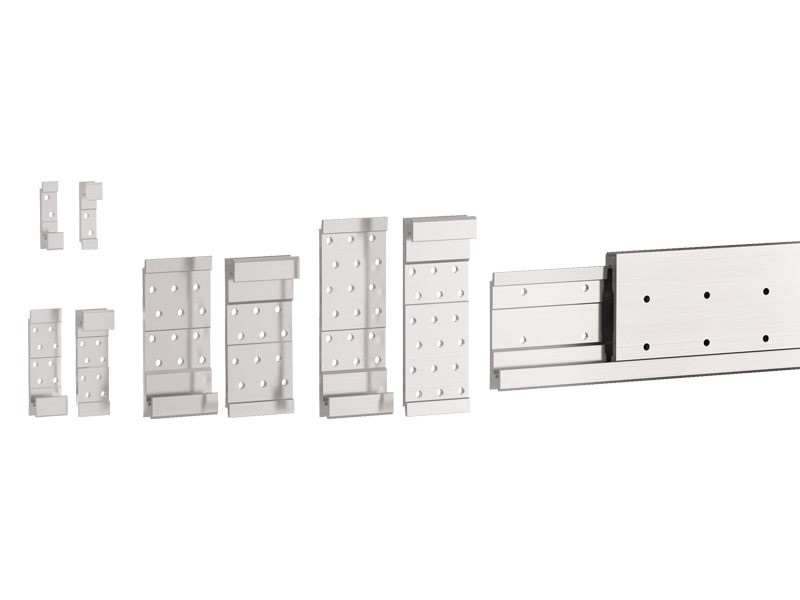

LOCK T MIDI es la innovadora placa de conexión para uniones madera-madera completamente ocultas, que asegura resistencias excepcionales.
Fácil de desensamblar, es ideal para realizar pequeñas estructuras y se puede utilizar oculto también con elementos de sección reducida.

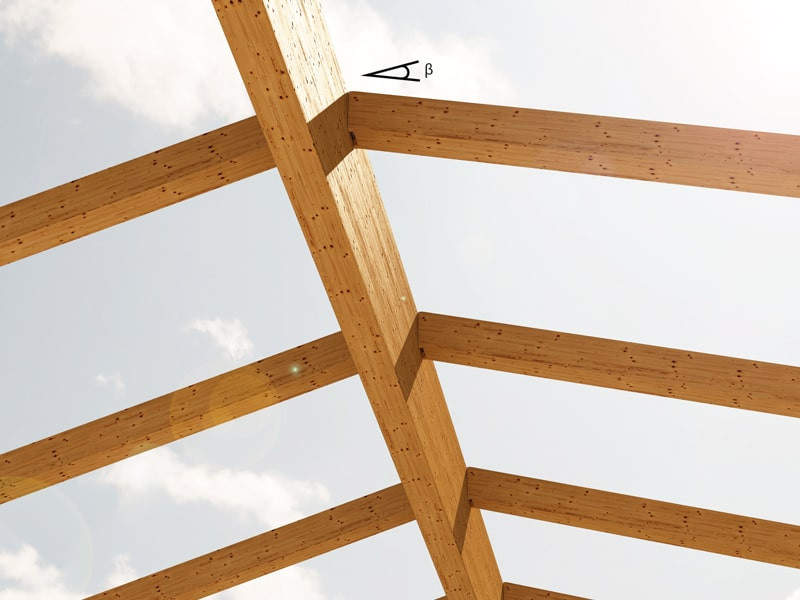

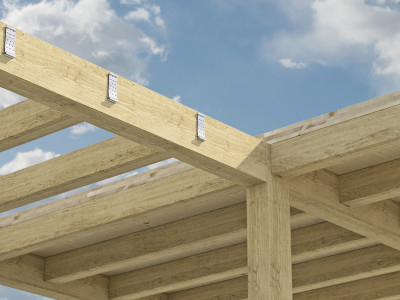

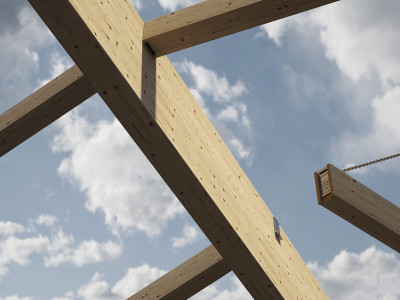

Óptimo para sistemas viga-pilar (post and beam), carpots, pérgolas o forjados, tanto en interiores como en exteriores.
Descripción
LOCK T MIDI: FUERTE, SEGURO, DESMONTABLE, ADECUADO PARA AMBIENTES AGRESIVOS.

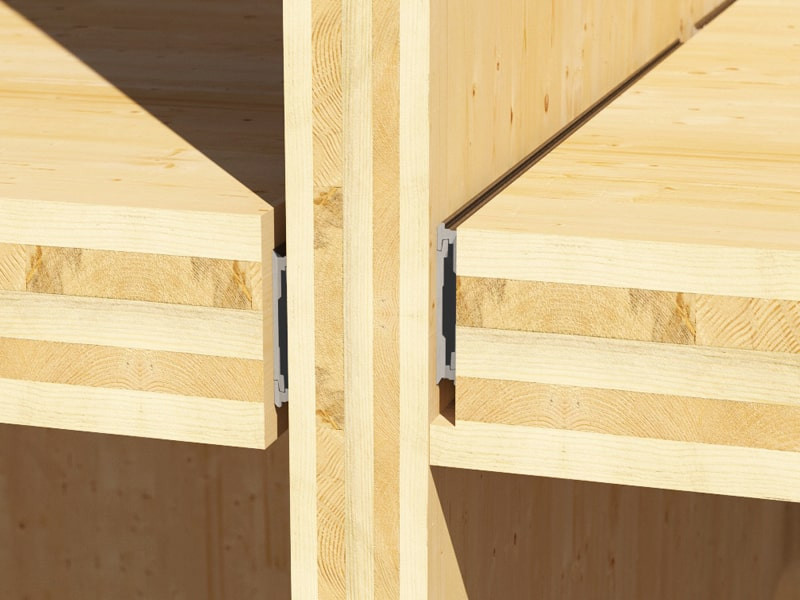

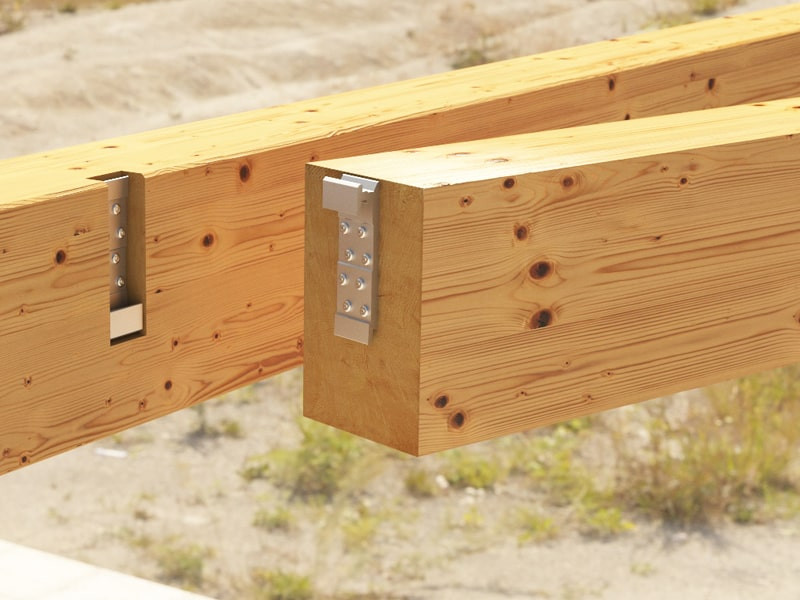

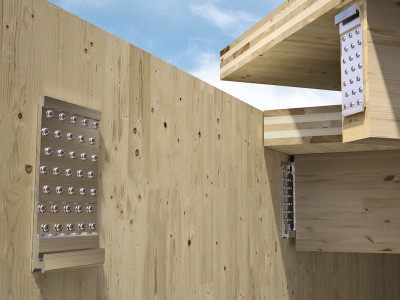

LOCK T MIDI es una placa perforada tridimensional de aleación de aluminio. El conector se puede colocar en múltiples configuraciones: con fresado en el elemento principal o en la viga secundaria para una instalación oculta, o bien sin cortes especiales para una instalación a vista.

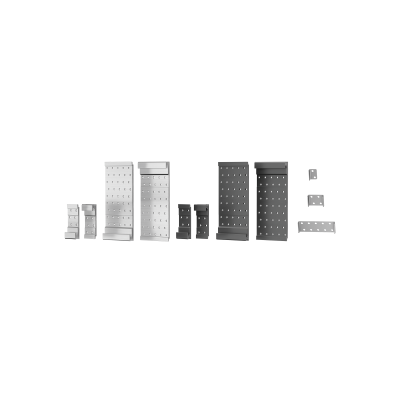

La placa de conexión para uniones madera-madera LOCK T MIDI está disponible en dos versiones: estándar o EVO, pintada en un color negro grafito especial por sus prestaciones. Ambas versiones se pueden utilizar con tornillos en tres acabados: de acero inoxidable martensítico, de acero al carbono y con revestimiento C4 EVO. La perfecta combinación de conector y tornillo permite satisfacer todas las exigencias de fijación, por ejemplo, en ambientes agresivos o en maderas agresivas con elevado contenido de taninos, como castaño y roble.
Las placas de bloqueo lateral LOCK STOP y el tornillo antiextracción vertical permiten obtener, en cada configuración, resistencias certificadas en todas las direcciones.
La unión con fresado en el elemento principal permite cumplir con los requisitos de resistencia al fuego.
Gracias a que se fija con un único tipo de tornillo, LOCK T MIDI es fácil y rápido de instalar. Las dos partes del conector se pueden preinstalar en los elementos de madera, con lo cual no es necesario realizar fijaciones en las obras.
LOCK T MIDI
| CÓDIGO | B
[mm]
|
H
[mm]
|
P
[mm]
|
unid. |
|---|---|---|---|---|
| LOCKT50135 | 50 | 135 | 22 | 25 |
| LOCKT50175 | 50 | 175 | 22 | 18 |
| LOCKT75175 | 75 | 175 | 22 | 12 |
| LOCKT75215 | 75 | 215 | 22 | 12 |
| LOCKT100215 | 100 | 215 | 22 | 8 |
| LOCKT75240 | 75 | 240 | 22 | 20 |
| LOCKT100240 | 100 | 240 | 22 | 10 |
| LOCKT125240 | 125 | 240 | 22 | 10 |
| LOCKT75265 | 75 | 265 | 22 | 20 |
| LOCKT100265 | 100 | 265 | 22 | 10 |
| LOCKT125265 | 125 | 265 | 22 | 10 |
| LOCKT75290 | 75 | 290 | 22 | 20 |
| LOCKT100290 | 100 | 290 | 22 | 10 |
| LOCKT125290 | 125 | 290 | 22 | 10 |
LOCK T MIDI EVO
| CÓDIGO | B
[mm]
|
H
[mm]
|
P
[mm]
|
unid. |
|---|---|---|---|---|
| LOCKTEVO50135 | 50 | 135 | 22 | 25 |
| LOCKTEVO50175 | 50 | 175 | 22 | 18 |
| LOCKTEVO75175 | 75 | 175 | 22 | 12 |
| LOCKTEVO75215 | 75 | 215 | 22 | 12 |
| LOCKTEV100215 | 100 | 215 | 22 | 8 |
| LOCKTEV75240 | 75 | 240 | 22 | 20 |
| LOCKTEV100240 | 100 | 240 | 22 | 10 |
| LOCKTEV125240 | 125 | 240 | 22 | 10 |
| LOCKTEV75265 | 75 | 265 | 22 | 20 |
| LOCKTEV100265 | 100 | 265 | 22 | 10 |
| LOCKTEV125265 | 125 | 265 | 22 | 10 |
| LOCKTEV75290 | 75 | 290 | 22 | 20 |
| LOCKTEV100290 | 100 | 290 | 22 | 10 |
| LOCKTEV125290 | 125 | 290 | 22 | 10 |
LOCK STOP
| CÓDIGO | B
[mm]
|
H
[mm]
|
P
[mm]
|
s
[mm]
|
unid. |
|---|---|---|---|---|---|
| LOCKSTOP7 | 26.5 | 38 | 15 | 1.5 | 50 |
| LOCKSTOP50 | 56 | 40 | 15.5 | 2.5 | 40 |
| LOCKSTOP75 | 81 | 40 | 15.5 | 2.5 | 20 |
| LOCKSTOP100 | 106 | 40 | 15.5 | 2.5 | 20 |
| LOCKSTOP125 | 131 | 40 | 15.5 | 2.5 | 20 |
Specifications
Suministro y colocación de conector oculto de conexión madera-madera, tipo LOCK T MIDI.
Marcado CE conforme con ETA 19/0831
Campos de aplicación:
– Uniones madera-madera
Material:
– Placa perforada tridimensional de aleación de aluminio
Geometría:
Angular: :
– H (mm) = :
– Placa base (mm) = :
– Espesor (mm) = :
Indicaciones para la colocación y prestaciones mecánicas según lo declarado en las fichas técnicas del producto y lo previsto en los documentos técnicos del proyecto.
