Campus Biel: el nuevo polo universitario construido con el sistema de viga y pilar y madera de ingeniería con más de 12.000 m³ de madera

El nuevo campus de la Universidad de Ciencias Aplicadas de Berna en Biel es uno de los ejemplos más avanzados de construcción viga y pilar a gran escala de Suiza, donde los elementos de madera de ingeniería y las técnicas de prefabricación se integran en un único sistema de construcción. A pocos pasos de la estación, este proyecto tiene como objetivo reunir los Departamentos de Tecnología e IT, Arquitectura, Madera e Ingeniería Civil en un único edificio, respondiendo así a la necesidad de superar la fragmentación que ha caracterizado la organización de la universidad a lo largo de los años.

El resultado es una intervención compleja que combina espacios para la docencia, la investigación, los laboratorios y los servicios comunitarios en un edificio único, pero con varios cuerpos. No obstante, la importancia del proyecto no está solo en sus dimensiones: el campus demuestra claramente cómo, en la construcción de madera a gran escala, la calidad de la obra depende de la capacidad de coordinar la estructura, la prefabricación, la logística y las conexiones a lo largo de un único proceso de ejecución.

Un edificio complejo para un campus de madera

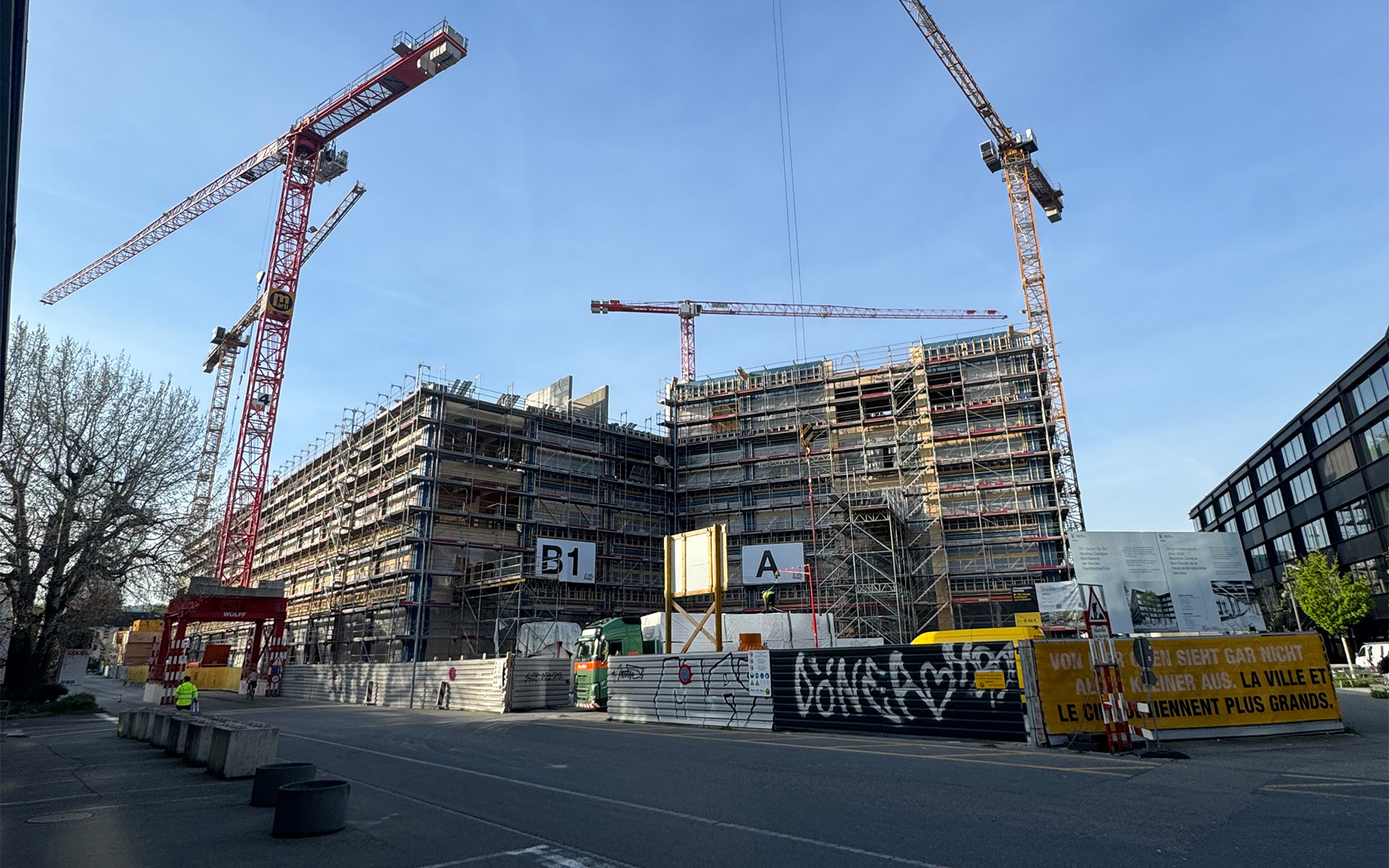

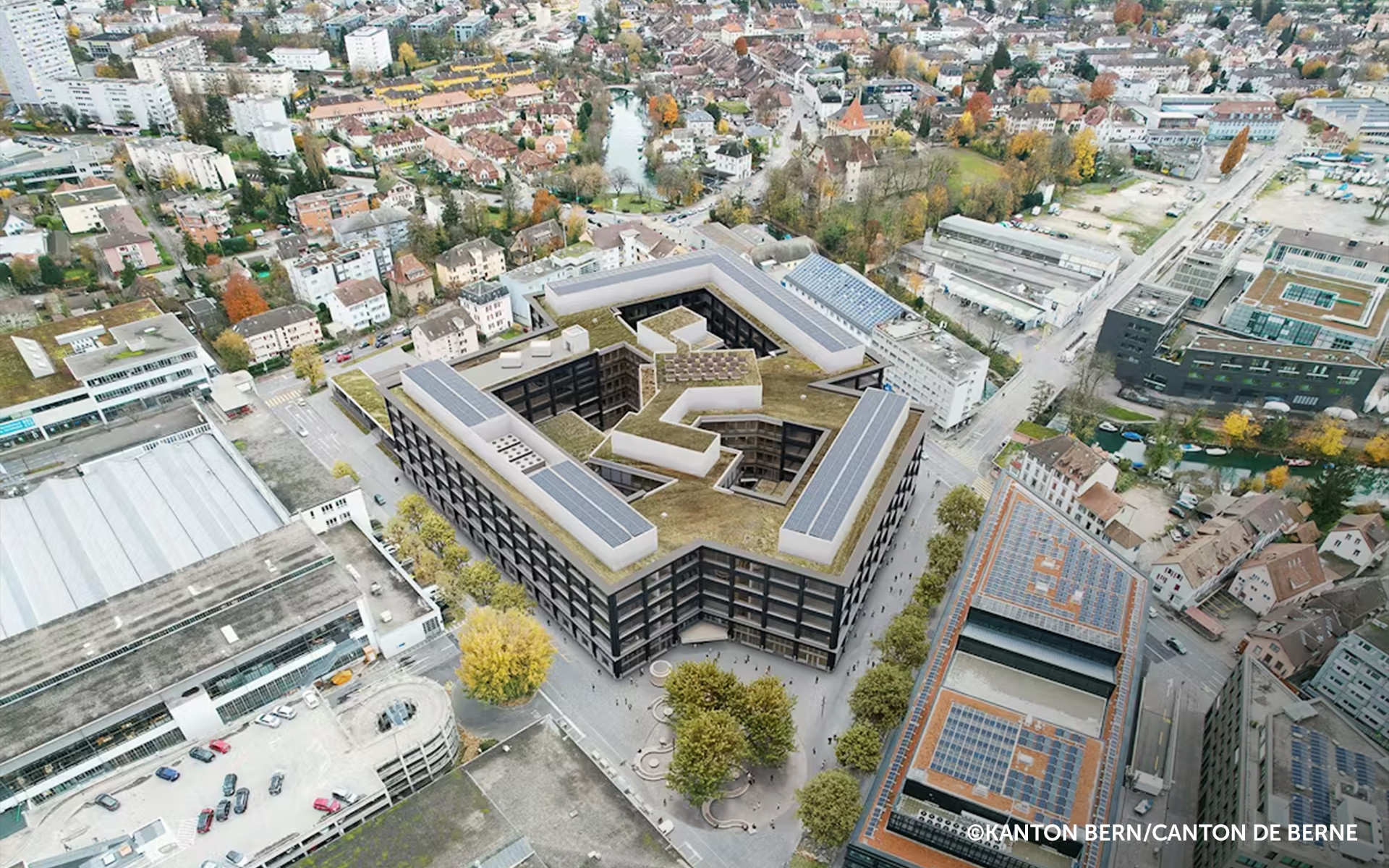

El campus ha sido diseñado como un sistema de volúmenes interconectados. Seis cuerpos de fábrica de diferentes alturas se alzan siguiendo un esquema en el que se alternan espacios construidos y zonas abiertas de uso común: patios interiores, vías de circulación, terrazas y áreas públicas. Esta configuración añade un nivel de complejidad que va más allá de lo arquitectónico. La estructura debe asegurar una distribución funcional articulada, mientras que las conexiones entre los diferentes volúmenes requieren continuidad y precisión. En este contexto, el diseño busca garantizar la coherencia entre las partes en todas las fases, desde la producción hasta el montaje. 

La elaboración del proyecto se ha encargado al contratista Marti Gesamtleistungen, mientras que el diseño estructural lo ha asumido el ingeniero Wolfram Kübler de WaltGalmarini AG, uno de los estudios de ingeniería más respetados de Suiza para el diseño de estructuras complejas, además de miembro del jurado de BUILD THE (IM)POSSIBLE. Los trabajos de construcción de madera se han confiado a Künzli Davos AG. La dirección general del proyecto se ha encomendado a Sebastian Wissing, que cuenta con el apoyo de un equipo de 14 personas, entre las cuales figura la ingeniera Klara Meyerbröker, que desempeña un papel clave en la supervisión y la coordinación de los trabajos en la obra.

Construir con madera de ingeniería a gran escala 

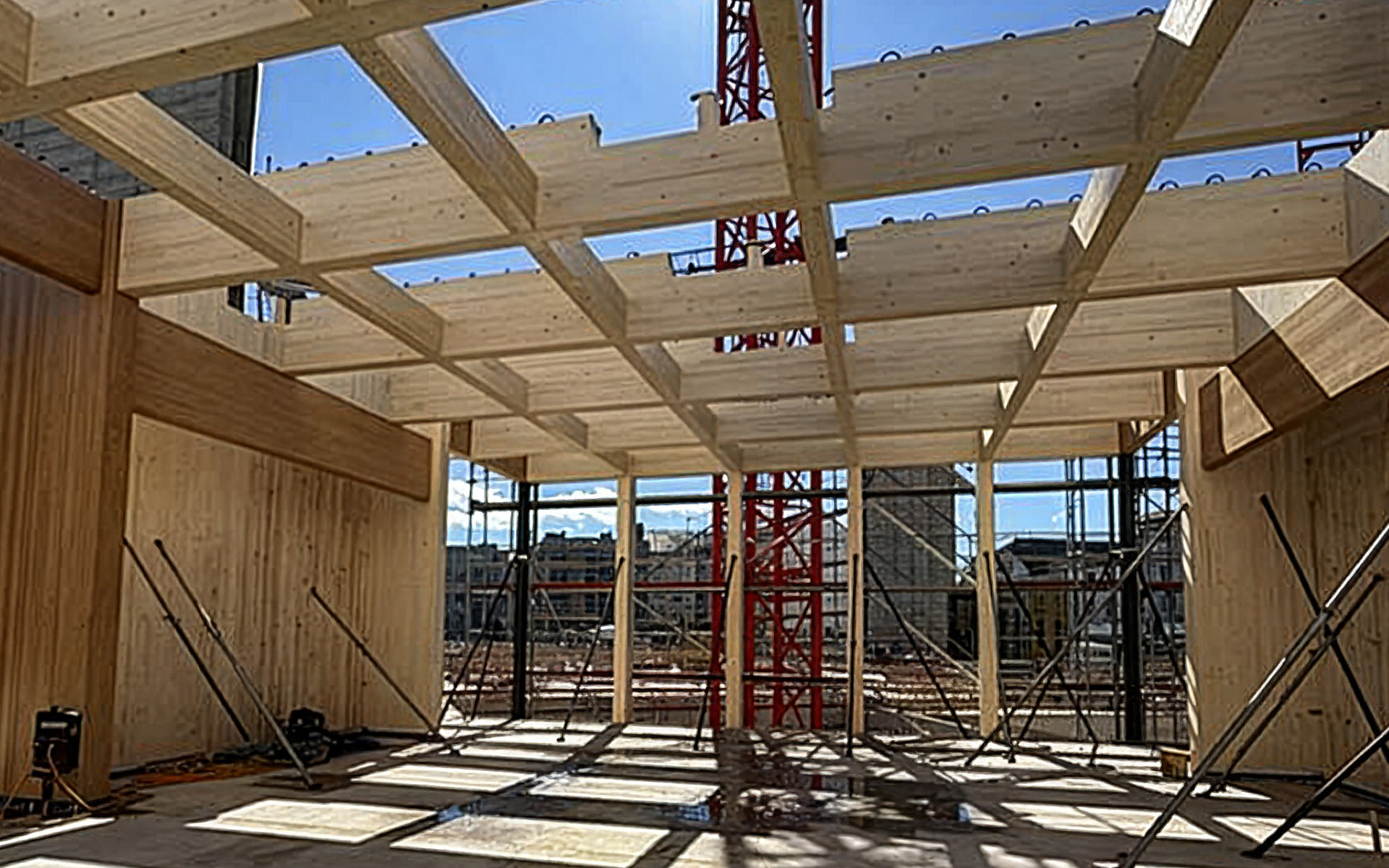

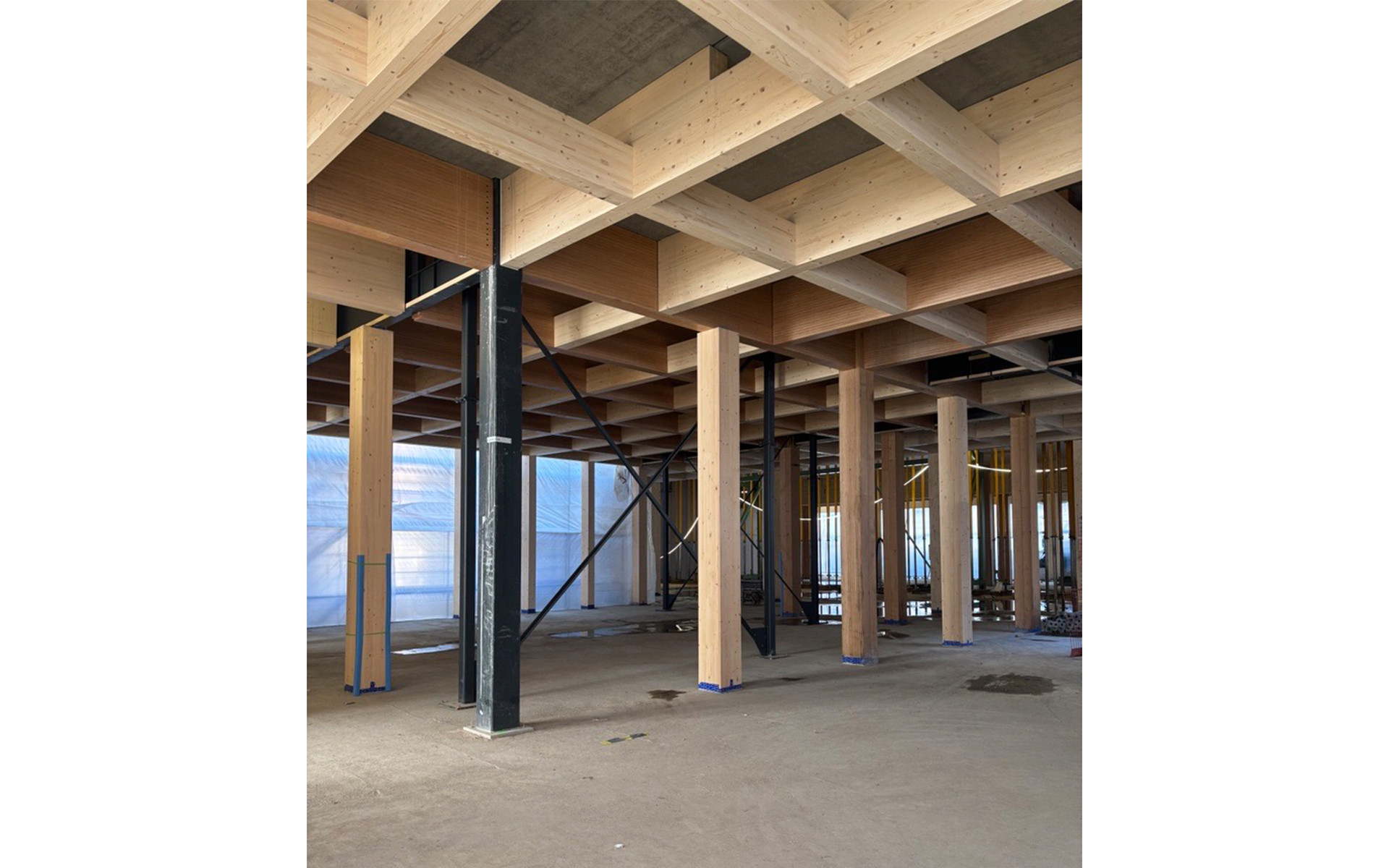

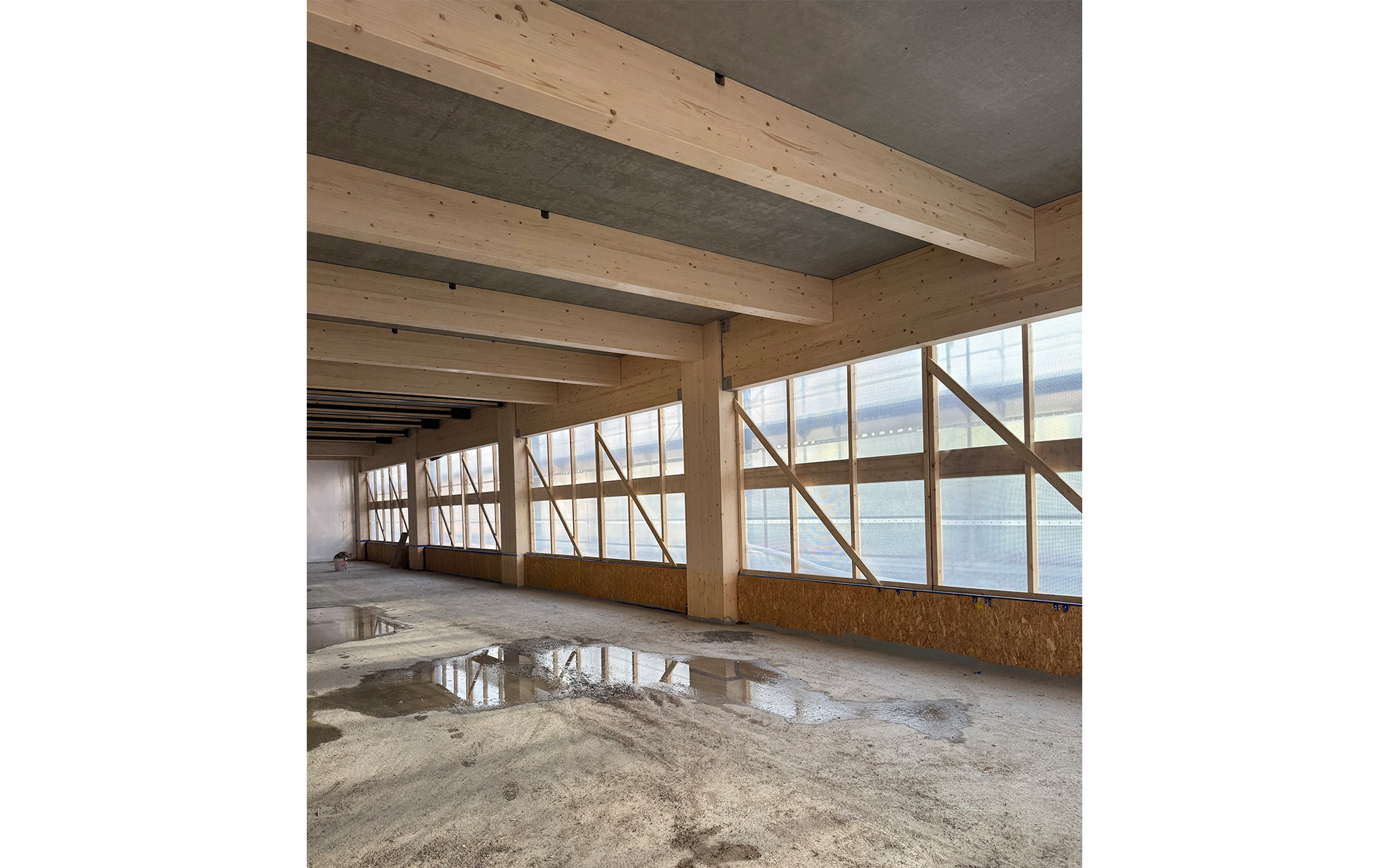

Con aproximadamente 12.000 m³ de madera utilizada, el campus de Biel representa, por su tamaño y complejidad, una de las intervenciones más importantes que se están llevando a cabo actualmente en Suiza en el sector de la construcción de madera. El sistema es de tipo híbrido: las partes subterráneas y algunos núcleos portantes son de hormigón, mientras que las plantas en superficie son, en su mayor parte, de madera. En esta configuración, el sistema viga-pilar (post and beam) de MLE desempeña un papel crucial en la transferencia de cargas verticales y en la definición de grandes luces y espacios flexibles. En las vigas horizontales, que también son de madera laminada, se han aplicado losas prefabricadas de filigrana de hormigón. Y, luego, una capa de cobertura de hormigón armado con fibras de acero. El sistema portante se completa con paredes estructurales realizadas en parte de CLT, que contribuyen a la rigidez global, a la distribución de las cargas y al comportamiento estructural general del edificio.

Hemos tratado en profundidad el sistema viga y pilar en un artículo anterior

Conexiones estructurales en los sistemas viga y pilar: el nudo como factor operativo

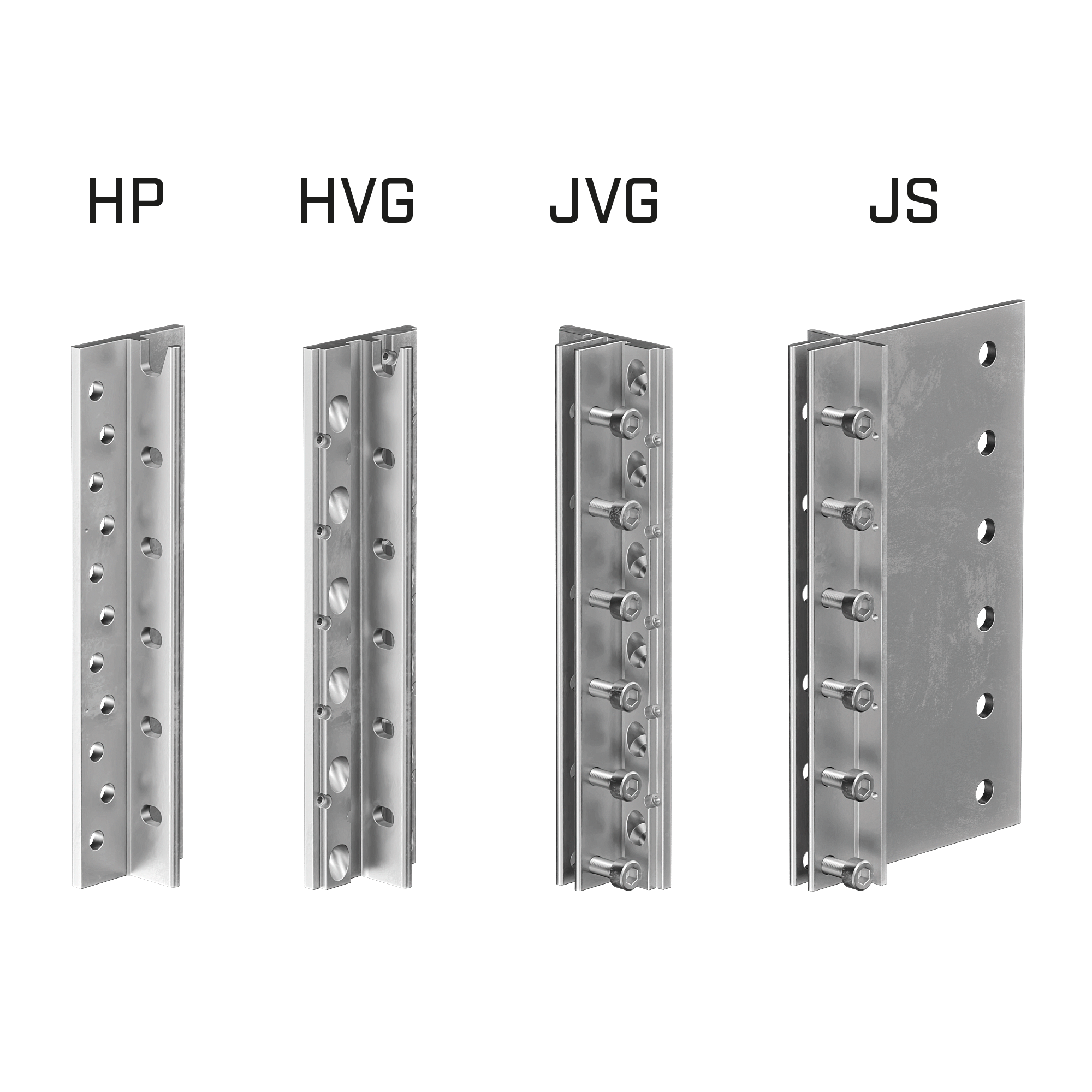

En el proyecto del Campus Biel, la conexión es un elemento clave para todo el proceso de construcción. Las conexiones principales entre los elementos portantes se han realizado con sistemas de alta capacidad, como ALUMEGA, una articulación desarrollada para uniones viga-viga y viga-pilar en los sistemas viga y pilar. En este contexto a gran escala, el valor de este tipo de soluciones no radica solo en la resistencia, sino también en la precisión geométrica durante la fase de montaje, la rapidez de instalación y la posibilidad de mantener la continuidad entre la prefabricación y el montaje.

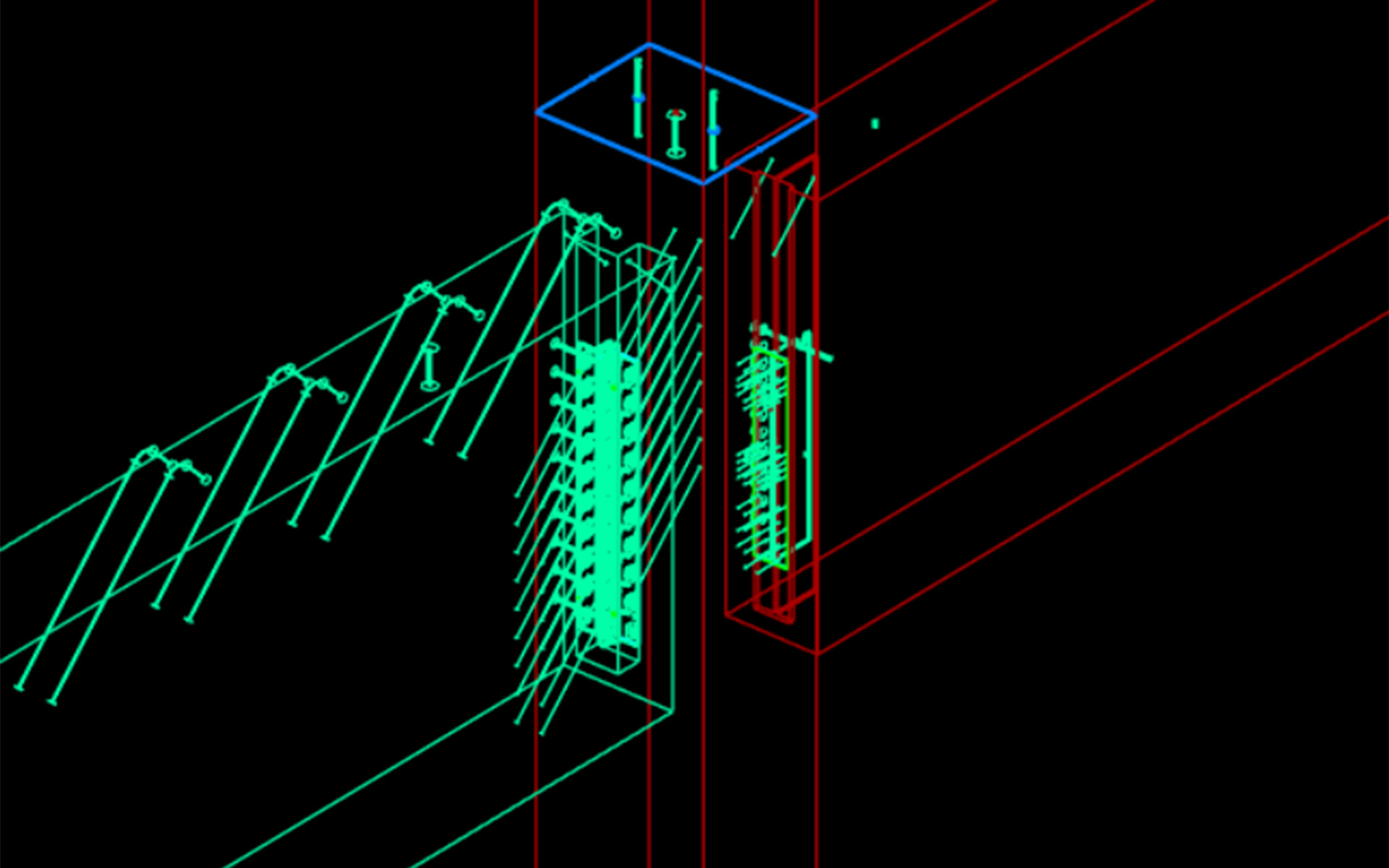

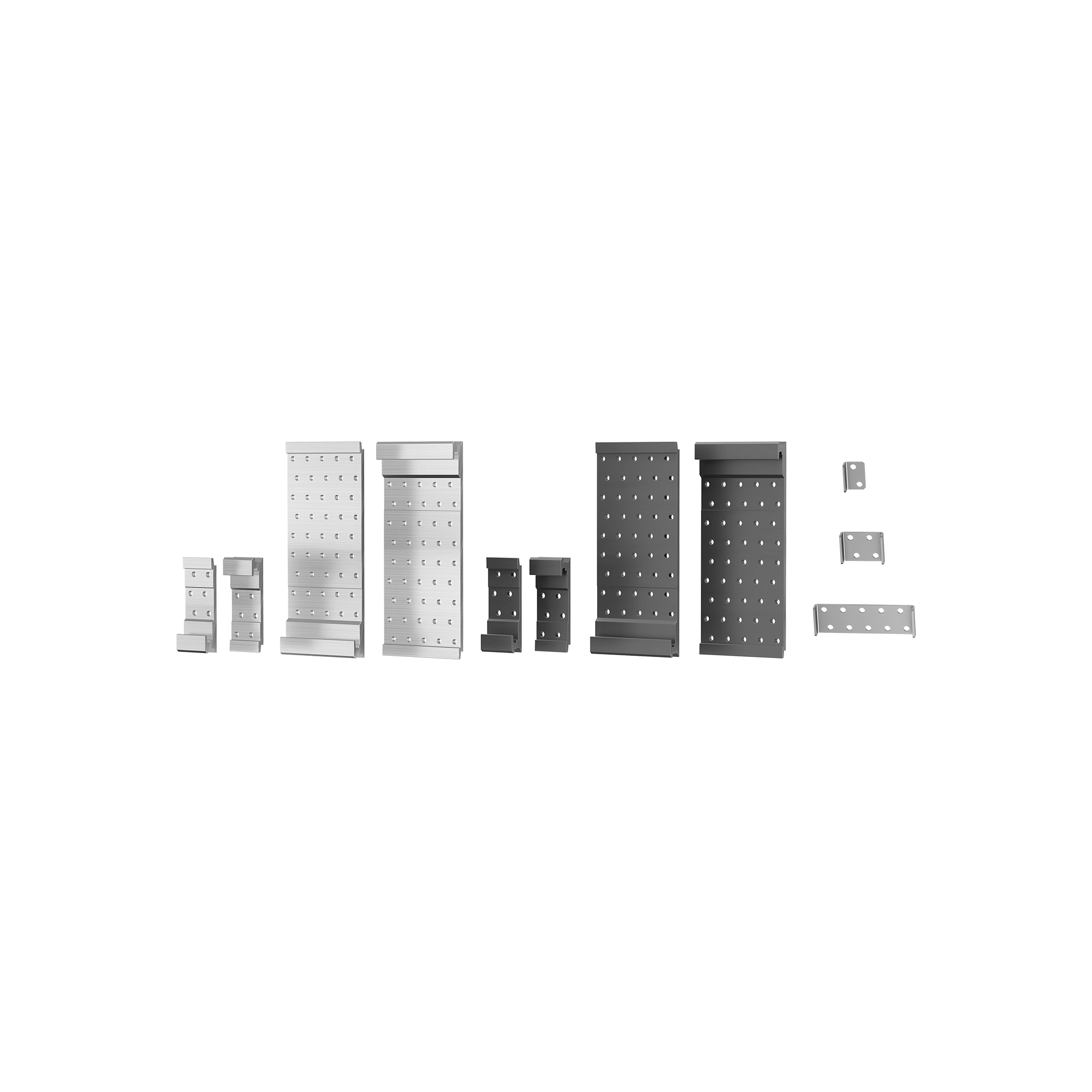

En cuanto a los nudos y a los refuerzos locales, para asegurar el correcto comportamiento de las conexiones se han utilizado tornillos estructurales. Entre estos, destacan los tornillos todo rosca, como VGS y VGZ, elegidos para los nudos y para fijar el conector ALUMEGA, y los HBS, con rosca parcial, utilizados para las uniones sencillas. Por último, para unir las vigas de madera se han utilizado principalmente conectores ocultos de la familia LOCK.

Geometrías de instalación y precisión de montaje

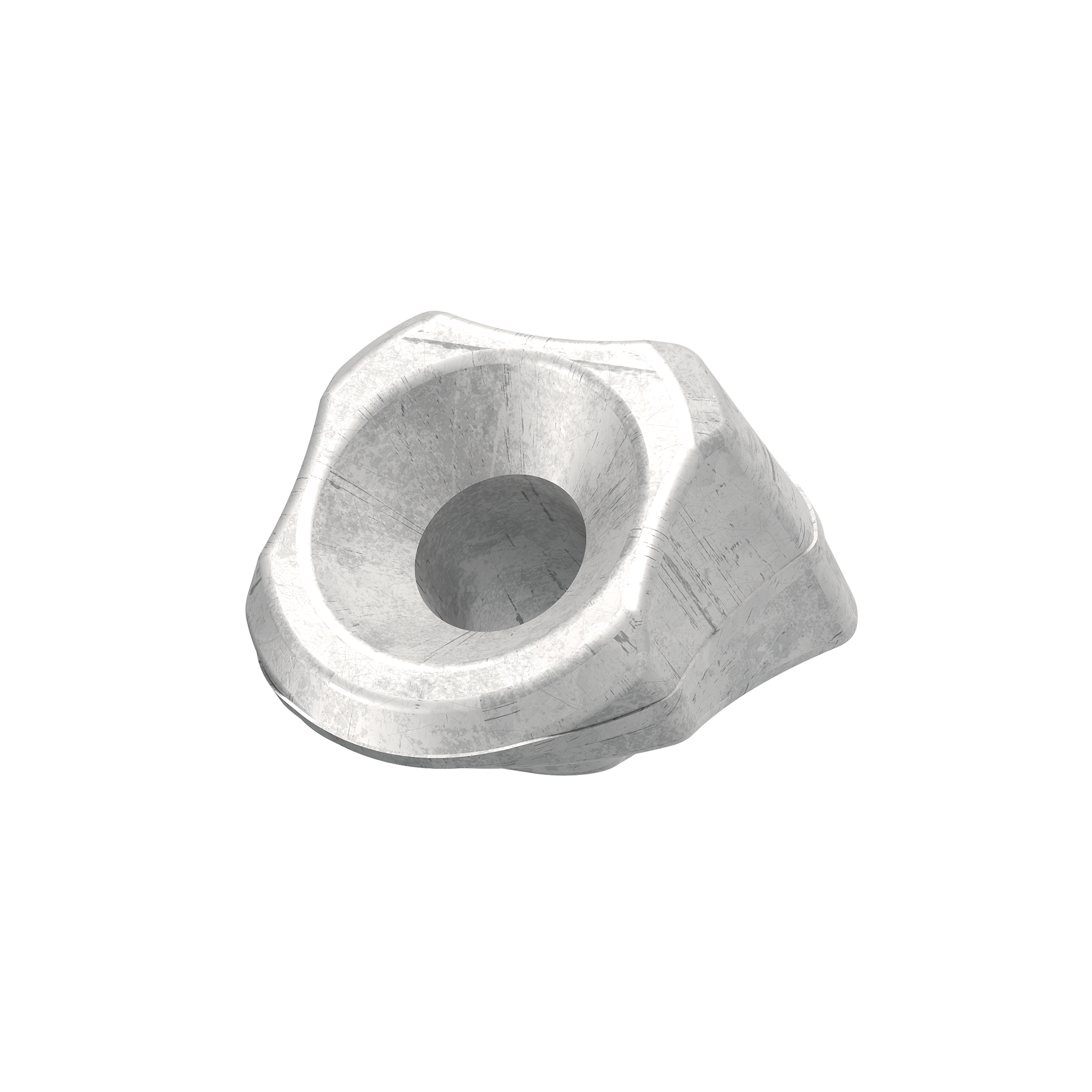

En configuraciones como esta, la geometría de instalación también afecta al correcto funcionamiento de la conexión. El uso de la arandela VGU permite instalar tornillos todo rosca VGS en placas de acero con una inclinación de 45° y, por lo tanto, permite restablecer las correctas condiciones de resistencia al desplazamiento del tornillo. Es un detalle que ilustra bien un aspecto que a menudo se subestima: en los grandes sistemas prefabricados, la precisión no concierne solo a la posición de los elementos principales, sino también al control de la geometría local de la conexión.

En las conexiones secundarias, en las que los detalles se repiten muchas veces e influyen en los tiempos de ejecución, entran en juego soluciones como los tornillos para placas perforadas LBS. En estos casos, el problema no radica tanto en la gestión de los nudos principales como en la posibilidad de obtener conexiones rápidas, uniformes y controlables con el fin de reducir la variabilidad durante la fase de instalación.

Prestaciones y requisitos de sostenibilidad 

El campus está diseñado según estándares avanzados como Minergie-P y la etiqueta "Swiss Sustainable Building Standard" (SNBS), que requieren una estrecha integración entre envolvente, estructura y sistemas. En este contexto, la madera contribuye a reducir de manera significativa el impacto ambiental, pero requiere una gestión esmerada de las condiciones de servicio a lo largo del tiempo. También en este caso, la calidad de las conexiones y la precisión de la construcción influyen en la durabilidad y el comportamiento general del edificio. 

La obra de Biel pone de manifiesto un aspecto crucial de la construcción de madera contemporánea: la escala aumenta la complejidad del proceso. No se trata solo de material o de tecnología, sino de integración entre diseño, prefabricación y obra. En este equilibrio, los sistemas de conexión adquieren un papel operativo preciso: permitir ejecutar un proyecto articulado manteniendo el control de los tiempos, las tolerancias y las prestaciones. 

Descubre más sobre las soluciones y los detalles de aplicación de los sistemas de conexión para grandes estructuras de madera en el sitio web oficial, donde encontrarás casos reales y esquemas de instalación específicos para sistemas viga y pilar.
